Solidne zagęszczenie gruntu to podstawa większości inwestycji budowlanych, zapewniająca stabilne podłoże i eliminująca ryzyko osuwania czy osiadania. Właśnie w tym celu wykorzystywane są zagęszczarki - wszechstronne maszyny, których zrozumienie budowy i zasady działania jest kluczowe dla efektywnego i bezpiecznego prowadzenia prac.
Co to jest zagęszczarka do gruntu?
Zagęszczarki do gruntu to urządzenia budowlane, które służą do ubijania różnego rodzaju podłoży, takich jak grunty sypkie, spoiste, żwirowe, piaszczyste, a także masy bitumiczne, beton czy asfalt. Mogą również być wykorzystywane do wyrównywania nawierzchni z kostki brukowej. Kluczowe jest każdorazowe dobranie odpowiedniego typu zagęszczarki do specyfiki ubijanego materiału.
Typy zagęszczarek do gruntu
Zagęszczarki można podzielić na trzy główne kategorie, z których każda ma swoje specyficzne zastosowania i konstrukcję:
- Ubijaki (tzw. skoczki, zagęszczarki stopowe): Charakteryzują się wąską, pionową budową, co sprawia, że doskonale nadają się do pracy w ograniczonych przestrzeniach, takich jak rowy, wąskie tunele czy obszary między przeszkodami. Sercem maszyny jest silnik spalinowy, który przenosi moc na niewielką płytę roboczą. Stopa urządzenia uderza w glebę z określoną częstotliwością, usuwając nadmiar powietrza i wilgoci, co prowadzi do utwardzenia i ujednolicenia terenu.
- Zagęszczarki płytowe (wibracyjne): Są bardziej wydajne powierzchniowo niż ubijaki i dzielą się na dwa podtypy:
- Zagęszczarki jednokierunkowe: Lżejsze, kompaktowe maszyny przeznaczone do pracy w jednym kierunku (do przodu). Posiadają prostą konstrukcję z silnikiem zamontowanym nad płytą i standardowym układem wibracyjnym. Mniejsza waga (50-100 kg) ułatwia manewrowanie, co czyni je idealnymi do prac brukarskich, ogrodowych i pod mniejsze fundamenty.

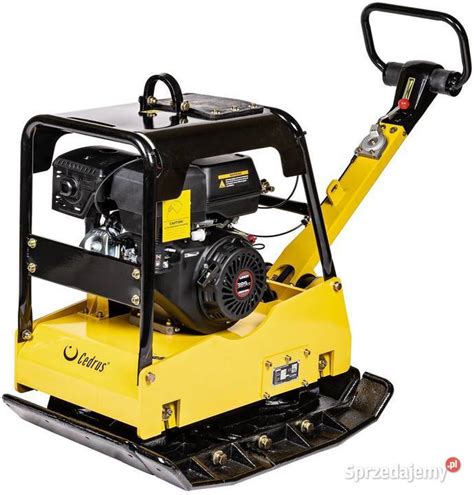

- Zagęszczarki rewersyjne (dwukierunkowe): Bardziej zaawansowane maszyny, które mogą pracować zarówno do przodu, jak i do tyłu, dzięki specjalnemu dyszlowi z dźwignią zmiany kierunku lub hydraulicznemu układowi sterowania. Ich budowa jest masywniejsza, a ramy wzmocnione, co pozwala na silniejsze zagęszczanie (siła 30-100 kN) na większej głębokości i szybciej na dużych powierzchniach. Ważą od 100 kg do kilkuset kilogramów.
- Zagęszczarki podwieszane: Są to specjalistyczne modele mocowane do wysięgników innych maszyn budowlanych, np. minikoparek. Umożliwiają pracę na bardzo stromych i trudno dostępnych terenach.
Budowa zagęszczarki: kluczowe elementy i schemat
Budowa zagęszczarki do gruntu opiera się na precyzyjnej współpracy kilku kluczowych komponentów, które wspólnie generują siłę i wibracje niezbędne do efektywnego zagęszczania podłoża. Typowy schemat budowy zagęszczarki obejmuje solidną ramę, na której zamontowany jest silnik, układ przeniesienia napędu, układ wibracyjny oraz płyta robocza. Całość uzupełnia uchwyt sterujący dla operatora.

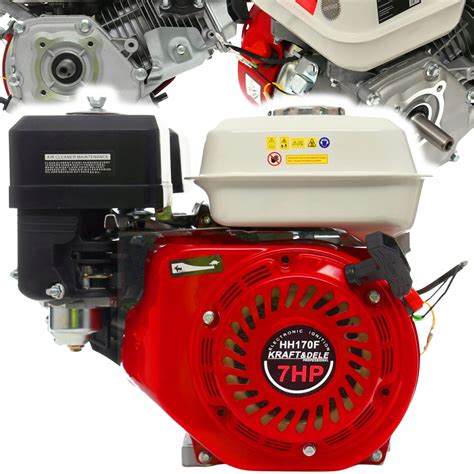

Sercem urządzenia jest silnik
Silnik stanowi serce zagęszczarki i źródło jej napędu. Najczęściej stosowane są silniki spalinowe czterosuwowe, zasilane benzyną (np. Honda GX) lub olejem napędowym (np. Hatz), choć na rynku dostępne są również modele elektryczne (przewodowe i akumulatorowe). Układ korbowo-tłokowy w silniku generuje moment obrotowy, który jest dalej przenoszony na układ wibracyjny.
Silnik posiada własne układy:
- Układ zasilania paliwem: Składa się ze zbiornika paliwa (o pojemności od kilku do kilkunastu litrów), gaźnika lub wtrysku. Regularne uzupełnianie paliwa jest kluczowe dla ciągłej pracy.
- Układ smarowania: Zapewnia odpowiednie smarowanie ruchomych części silnika, minimalizując tarcie i zużycie.
- Układ chłodzenia: W większości zagęszczarek spalinowych jest to chłodzenie powietrzne, gdzie olej silnikowy skutecznie odprowadza ciepło. W dużych, ciężkich zagęszczarkach rewersyjnych, z uwagi na ogromną moc silnika wysokoprężnego, stosuje się czasem chłodzenie cieczą.
Filtry powietrza i paliwa są bardzo ważnymi elementami współgrającymi z silnikiem spalinowym. Ich zadaniem jest skuteczne blokowanie stałych zanieczyszczeń, które mogą przedostać się do komory spalania i uszkodzić jej wnętrze. Zapchany filtr powietrza może prowadzić do problemów z rozruchem maszyny, kopcenia z rury wydechowej czy podwyższonego spalania. Regularna konserwacja filtra powietrza minimalizuje ryzyko awarii.
Mechanizm napędowy i przekładnia
Zadaniem mechanizmu napędowego jest przenoszenie mocy pochodzącej z silnika na układ wibracyjny. Głównym elementem tego mechanizmu jest pasek klinowy (pojedynczy lub w zestawach), a także sprzęgło odśrodkowe. Sprzęgło odśrodkowe automatycznie załącza napęd, gdy obroty silnika wzrosną powyżej pewnego poziomu, dzięki czemu płyta wibruje tylko podczas pracy na wyższych obrotach, a na biegu jałowym maszyna pozostaje nieruchoma. Pasek przenosi moment obrotowy na wzbudnicę (układ wibracyjny). Osłona paska napędowego chroni ten element przed uszkodzeniem przez kamienie czy piasek podczas pracy.
W przypadku ciężkich modeli rewersyjnych, mechanizm napędowy może być bardziej złożony i dodatkowo obejmować pompę hydrauliczną, która umożliwia sterowanie hydrostatyczne i płynną zmianę kierunku ruchu.
Układ wibracyjny (wzbudnica)
Układ wibracyjny, nazywany również wzbudnicą, to serce zagęszczarki odpowiedzialne za generowanie drgań. Składa się z wału lub wałków z mimośrodowo umieszczonymi ciężarkami. Kiedy wał się obraca, asymetryczne rozłożenie mas wywołuje silne drgania. Te drgania przenoszone są na płytę roboczą, która bezpośrednio oddziałuje na grunt, efektywnie go zagęszczając. Układ wibracyjny jest mocno przytwierdzony (najczęściej śrubami) do ramy i przekazuje wibracje na przylegającą do niego płytę. Im większa masa i szybkość obracających się ciężarków, tym większa siła wymuszająca (podawana w kN) i skuteczność zagęszczania.
Płyta robocza
Płyta robocza, zwana również płytą wibracyjną, to dolny element zagęszczarki, wykonany z solidnej, grubej stali, która bezpośrednio styka się z gruntem. To właśnie drgająca płyta ugniata i zagęszcza podłoże. Płyta jest specjalnie ukształtowana - ma gładką powierzchnię i zaokrąglone krawędzie, co ułatwia ślizganie się po gruncie i manewrowanie. Jej rozmiar decyduje o wydajności - większe płyty (np. 700 mm) skracają czas pracy na rozległych terenach. W niektórych modelach do płyty można montować dodatkowe nakładki (np. gumowe, gdy zagęszcza się kostkę brukową, aby jej nie uszkodzić). Często płyta jest odlewana lub spawana ze specjalnej stali odpornej na ścieranie, co zapewnia jej długą żywotność.
Rama i obudowa
Rama zagęszczarki stanowi szkielet, do którego przymocowane są pozostałe komponenty maszyny. Jest zazwyczaj stalowa, spawana i wyposażona w uchwyty umożliwiające podnoszenie lub zaczepienie pasów transportowych. Solidność ramy bezpośrednio przekłada się na niezawodność i trwałość urządzenia, ponieważ musi ona przenieść duże siły dynamiczne i ciągłe drgania podczas pracy. Wiele zagęszczarek ma także zewnętrzną obudowę lub ramę ochronną wokół silnika (tzw. klatkę), która zabezpiecza silnik przed uderzeniami oraz ułatwia transport.
Uchwyt prowadzący (dyszel)
Uchwyt prowadzący, zwany dyszlem lub rączką, służy do sterowania ruchem zagęszczarki. Jest on zwykle składany lub odkręcany, aby ułatwić transport. Na uchwycie znajduje się manetka gazu pozwalająca sterować obrotami silnika, a tym samym intensywnością wibrowania płyty. W cięższych modelach rewersyjnych znajdują się także dźwignie zmiany kierunku jazdy. Ważnym elementem są amortyzatory lub gumowe elementy izolujące uchwyt od wibracji płyty - taki system tłumienia wibracji poprawia ergonomię pracy, chroniąc zdrowie operatora i zwiększając komfort użytkowania maszyny.
Elementy dodatkowe

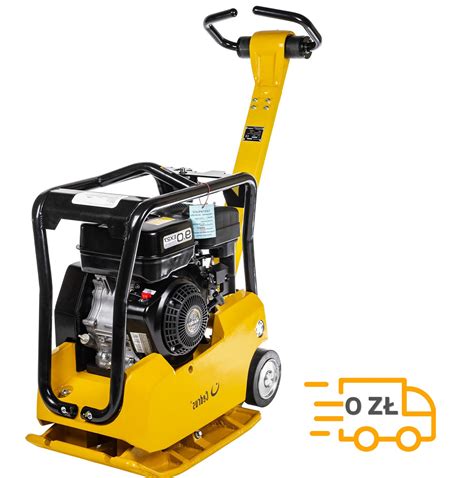

Zagęszczarki składają się również z wielu mniejszych, aczkolwiek potrzebnych do prawidłowego funkcjonowania podzespołów, takich jak amortyzatory tłumiące drgania, koła transportowe ułatwiające przemieszczanie maszyny. Niektóre większe modele posiadają także zbiornik zraszający (na wodę) i układ spryskujący - używa się go przy zagęszczaniu asfaltu lub kostki, aby ograniczyć pylenie i przyklejanie się materiału do płyty.
Zasada działania zagęszczarki gruntu
Zagęszczanie gruntu odbywa się poprzez szybkie i intensywne wibracje oraz duży nacisk punktowy wywierany na powierzchnię gruntu. Układ wibracyjny generuje drgania, które są przenoszone na płytę roboczą. Płyta ta, uderzając w podłoże i wibrując, powoduje natychmiastowe uwolnienie cząsteczek wody i powietrza uwięzionych wewnątrz masy gruntowej. Dzięki temu zwiększa się nośność gruntu, zmniejsza ryzyko jego odkształcenia i wrażliwość na czynniki atmosferyczne. Zagęszczanie gruntu jest konieczne wszędzie tam, gdzie podłoże ma pełnić funkcję nośną, np. w pracach drogowych, budownictwie czy ogrodnictwie.
Czynniki wpływające na skuteczność zagęszczania
Skuteczność zagęszczania podłoża zależy od wielu czynników:
- Rodzaj gruntu: W zależności od tego, czy grunt jest sypki, czy spoisty, można uzyskać różny stopień zagęszczenia. Zagęszczarki płytowe najlepiej sprawdzają się na gruntach ziarnistych (o wysokiej zawartości piasku lub żwiru), natomiast ubijaki są idealne do gruntów spoistych. Zwilżenie gruntu przed zagęszczaniem może poprawić wydajność, szczególnie w przypadku gliny.
- Sprzęt: Wybrana zagęszczarka musi dysponować odpowiednią wydajnością powierzchniową i mocą zagęszczania, dostosowaną do skali projektu i rodzaju materiału.
- Głębokość zagęszczania: Większa waga zagęszczarki przekłada się na głębsze zagęszczanie podłoża. Zagęszczarki płytowe są bardzo wydajne w przypadku warstw o głębokości 15-30 cm.
- Technika pracy: Prawidłowe prowadzenie maszyny, odpowiednia prędkość przesuwu i kontrolowanie kierunku ruchu są kluczowe dla uzyskania optymalnych rezultatów.
Kluczowe parametry zagęszczarki
Przed wyborem konkretnej zagęszczarki do pracy w terenie, należy bezwzględnie wziąć pod uwagę rodzaj masy gruntowej do ubicia, ogólną wydajność powierzchniową maszyny, a także jej kluczowe parametry:
- Siła odśrodkowa (kN): Przekłada się na ogólną wydajność sprzętu. Im większa siła odśrodkowa, tym z większą siłą maszyna może ubijać podłoże. Mniejsze modele jednokierunkowe dysponują siłą odśrodkową na poziomie ok. 12-20 kN, natomiast zagęszczarki rewersyjne mogą zapewniać wartości wynoszące nawet 60-100 kN.
- Typ silnika: Związany z wielkością i ciężarem zagęszczarki. Większe i cięższe maszyny napędzane są silnikami wysokoprężnymi (Diesla), a mniejsze urządzenia silnikami benzynowymi lub elektrycznymi. Silniki Diesla są trwalsze i zużywają mniej paliwa, ale są droższe i głośniejsze. Silniki benzynowe są ich przeciwieństwem.
- Moc silnika (kW): Powinna być wystarczająca, aby zasilić układ wibracyjny i zapewnić przyzwoitą prędkość roboczą. Średniej wielkości ubijaki i zagęszczarki jednokierunkowe wyposażone są najczęściej w silniki benzynowe o mocy 1-4 kW. Zagęszczarki dwukierunkowe, z uwagi na swój ciężar, napędzane są silnikami Diesla o mocy nawet do 20 kW.
- Waga zagęszczarki (kg): Im cięższa zagęszczarka, tym mocniej może zagęścić podłoże i na większej głębokości. Waga modeli jednokierunkowych oscyluje w granicach 20-170 kg, a dwukierunkowych w przedziale 90-1000 kg.
- Wymiary i kształt płyty: Wielkość płyty wibrującej lub stopy ubijaka przekłada się na ogólną wydajność powierzchniową urządzenia. Jednocześnie, im większa powierzchnia styku maszyny z podłożem, tym większy będzie rozkład masy i mniejszy nacisk punktowy.
Zastosowania zagęszczarek
Zagęszczarki do gruntu są niezastąpione w budownictwie, drogownictwie i ogrodnictwie. Ich podstawowym zadaniem jest przygotowanie podłoża pod:
- Fundamenty: Zwiększają nośność gruntu i zapobiegają osiadaniu.
- Drogi: Wykorzystywane do ubijania warstwy podbudowy pod asfaltem, drogi asfaltowe lub żwirowe.
- Chodniki i ścieżki rowerowe: Zapewniają stabilne podłoże.
- Nawierzchnie z kostki brukowej: Specjalne zagęszczarki z płytą pokrytą elastomerem stosuje się, aby uniknąć uszkodzeń nawierzchni.
- Wyrównywanie terenu: Pod trawniki, tarasy czy inne elementy ogrodowe.
- Prace wodno-kanalizacyjne: Zagęszczają osady ściekowe lub podłoże pod zbiorniki.
Korzyści z korzystania z zagęszczarki do gruntu
Zagęszczarki do gruntu to niezwykle przydatne maszyny, wykorzystywane w szeroko pojętym budownictwie. Dzięki nim możliwe stają się szybkie zagęszczenie i stabilizacja podłoża pod przyszłe inwestycje. Pracę ułatwia szeroki wybór tego typu urządzeń, dzięki którym można uzyskać różny stopień zagęszczenia gruntu. Zapewnia to solidne podstawy dla projektu, sprawiając, że grunt staje się bardziej odporny na osiadanie, wypiętrzanie mrozowe i erozję.
