Siłowniki hydrauliczne, znane również jako cylindry hydrauliczne, stanowią kluczowe elementy wykonawcze w wielu dziedzinach przemysłu i techniki. Ich podstawowym zadaniem jest zamiana energii ciśnienia cieczy roboczej, najczęściej oleju hydraulicznego, na energię mechaniczną, co umożliwia wprawienie w ruch różnorodnych maszyn, urządzeń i elementów konstrukcyjnych. Siła generowana przez siłowniki jest niezbędna do pracy w sytuacjach, gdzie zasilanie elektryczne byłoby niepraktyczne lub niemożliwe, obejmując takie zastosowania jak drzwi, bramy, czy ramiona maszyn budowlanych i rolniczych.
Siłowniki hydrauliczne znajdują zastosowanie w niemal każdej gałęzi przemysłu, od budownictwa i rolnictwa po przemysł ciężki i motoryzację. Są one nieodzownym elementem pras, zgniatarek, gilotyn, wycinarek, krawędziarek, profilarek, podnośników czołowych, a także mniejszych mechanizmów, jak hydrauliczne zamki do drzwi czy zawiasy w szafkach. Dzięki swojej wszechstronności, zdolności do generowania ogromnej siły przy stosunkowo niewielkich rozmiarach oraz precyzji działania, siłowniki hydrauliczne pozostają jednym z najważniejszych komponentów w nowoczesnych systemach automatyki i mechaniki.

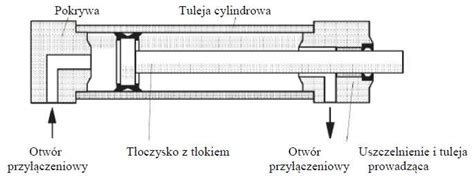

Budowa siłownika hydraulicznego
Podstawowa budowa siłownika hydraulicznego jest stosunkowo prosta, ale precyzyjna, co zapewnia jego niezawodność i efektywność działania. Centralnym elementem siłownika jest cylinder, który stanowi jego obudowę i jest wypełniony płynem hydraulicznym. Cylindry zazwyczaj wykonane są ze stali, aby wytrzymać wysokie ciśnienie cieczy roboczej.
Wewnątrz cylindra znajduje się tłok, który jest ruchomym elementem dzielącym jego wnętrze na dwie komory. Tłok przesuwa się wzdłuż cylindra pod wpływem ciśnienia cieczy hydraulicznej. W niektórych konstrukcjach zamiast tradycyjnego tłoka stosuje się membranę lub nurnik. Na tłoku montowane są specjalistyczne uszczelki techniczne, które zabezpieczają przed wypływem cieczy roboczej.
Do tłoka przymocowane jest tłoczysko, które przenosi energię mechaniczną z tłoka na ruchomy element konstrukcji lub maszyny, a często służy również do mocowania siłownika. Pozostałe elementy konstrukcji siłownika hydraulicznego obejmują sterowniki, które mogą być sterowane przy pomocy rozdzielaczy hydraulicznych, elementy prowadzące, dławicę oraz pokrywę czołową i tylną.
Rodzaje siłowników hydraulicznych
Na rynku dostępnych jest wiele rodzajów siłowników hydraulicznych, które różnią się budową, parametrami technicznymi i przeznaczeniem. Podstawowy podział uwzględnia sposób działania:
Siłowniki jednostronnego działania
W siłownikach jednostronnego działania ruch sterowany następuje wyłącznie w jednym kierunku. Ciecz robocza jest wtłaczana pod ciśnieniem do jednej komory, napierając na tłok i wprawiając go w ruch posuwisto-zwrotny. Powrót tłoka do pozycji wyjściowej może być realizowany za pomocą wbudowanej sprężyny zwrotnej lub pod wpływem zewnętrznego obciążenia. Wśród siłowników jednostronnych wyróżnia się modele:
- Nurnikowe: w których tłok, zwany nurnikiem, przesuwa się w cylindrze bez potrzeby stosowania trzpienia tłoka.
- Tłokowe: z klasycznym tłokiem i tłoczyskiem.
- Teleskopowe: składające się z kilku sekcji, które wysuwają się jedna po drugiej, zwiększając zasięg działania.
Siłowniki dwustronnego działania
Siłowniki dwustronnego działania, jak sama nazwa wskazuje, umożliwiają ruch tłoka w obu kierunkach. Element ten posiada dwie komory po obu stronach tłoka, do których można wtłaczać ciecz roboczą, co pozwala na precyzyjne sterowanie ruchem wysuwu i wsuwu. W siłownikach dwustronnego działania nie ma sprężyny powrotnej. Wśród nich można wyróżnić:
- Jednotłoczyskowe.
- Dwutłoczyskowe.
- Wielotłokowe.
- Teleskopowe.
Inne rodzaje siłowników
Oprócz podstawowego podziału na siłowniki jedno- i dwustronnego działania, istnieją również inne specjalistyczne typy:
- Siłowniki teleskopowe: charakteryzują się możliwością znacznego wydłużenia suwu roboczego dzięki składaniu się z kilku cylindrów o różnej średnicy, które wysuwają się sekwencyjnie.
- Siłowniki tandemowe: są to dwa cylindry połączone szeregowo, co pozwala na uzyskanie dwukrotnie większej siły przy tej samej średnicy tłoka.
- Siłowniki podwójne: posiadają dwa tłoki działające niezależnie lub synchronicznie, co zwiększa siłę lub precyzję ruchu.
- Siłowniki obrotowe: w przeciwieństwie do większości siłowników, generują ruch obrotowy zamiast liniowego. Mogą być wykonane w technologii łopatkowej, śrubowej lub zębatkowej.
Zasada działania siłownika hydraulicznego
Działanie siłowników hydraulicznych opiera się na prawie Pascala, które mówi, że ciśnienie wywierane na zamknięty płyn jest jednakowo rozprzestrzeniane we wszystkich kierunkach. Kluczowym elementem jest ciecz o odpowiedniej gęstości, najczęściej specjalny olej hydrauliczny, która pełni rolę nośnika energii.
Proces działania wygląda następująco: za pomocą pompy hydraulicznej medium robocze jest wtłaczane do jednej z komór cylindra. Narastające ciśnienie oleju wywiera siłę na tłok, powodując jego przesuwanie się wzdłuż cylindra. Ruch tłoka skutkuje wysuwaniem lub wsuwaniem tłoczyska, a tym samym przeniesieniem energii mechanicznej na zewnętrzne elementy maszyny.
W przypadku siłowników jednostronnego działania, olej jest wtłaczany do jednej komory, co powoduje ruch tłoka w jednym kierunku (wykonując pracę). Powrót tłoka do pozycji wyjściowej następuje zazwyczaj pod wpływem sprężyny zwrotnej lub siły zewnętrznej.
W siłownikach dwustronnego działania olej jest wtłaczany naprzemiennie do jednej lub drugiej komory cylindra. Ciśnienie działa na tłok z obu stron, co umożliwia precyzyjną kontrolę ruchu tłoka w obu kierunkach (wysuwanie i wsuwanie) z podobną siłą. Aby siłownik powrócił do pozycji wyjściowej, olej jest przepompowywany przez drugi port.
Sekcje w ładowaczu czołowym
W kontekście ładowaczy czołowych, takich jak te używane w maszynach rolniczych i budowlanych, pojęcie sekcji odnosi się do hydraulicznych elementów sterujących, które pozwalają na precyzyjne kierowanie poszczególnymi funkcjami ładowacza. Zasadniczo, sekcje te są ściśle związane z działaniem siłowników hydraulicznych.
Każda sekcja w rozdzielaczu hydraulicznym jest zazwyczaj przypisana do konkretnego siłownika lub grupy siłowników, odpowiadających za daną funkcję. Typowa konfiguracja ładowacza czołowego, zwłaszcza takiego z joystickiem, może obejmować trzy sekcje:
- Pierwsza sekcja: odpowiedzialna za podnoszenie i opuszczanie ramienia ładowacza.
- Druga sekcja: steruje przechylaniem łyżki lub innego osprzętu.
- Trzecia sekcja: może obsługiwać dodatkowe funkcje, takie jak otwieranie chwytaka, wysuw teleskopowy ramienia, czy sterowanie innym osprzętem.

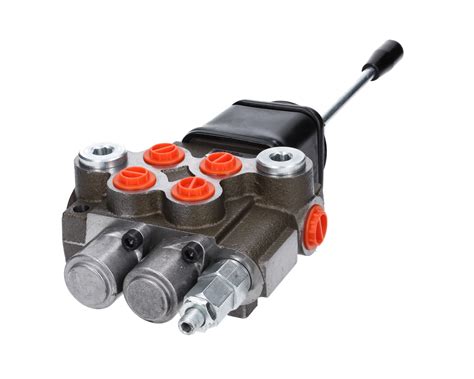

Jeśli planuje się przeróbkę ładowacza z jednej sekcji na trzy sekcje sterowane joystickiem, oznacza to konieczność zastosowania nowego, wielosekcyjnego rozdzielacza hydraulicznego. W przypadku wykorzystania siłowników jednostronnego działania od podnoszenia tura pod rozdzielacz, ważne jest odpowiednie podłączenie. Sekcja od siłowników jednostronnych będzie działać normalnie na podnoszeniu, jednak wyjście odpowiedzialne za opuszczanie musi zostać zmostkowane z przelewem. Zapobiega to sytuacji, w której pompa tłoczy ciśnienie na zaślepione wyjście podczas opuszczania siłownika.
Zastosowanie siłowników hydraulicznych w ładowaczu czołowym
Ładowacze czołowe, będące nieodzownym elementem wyposażenia wielu ciągników rolniczych i maszyn budowlanych, w dużej mierze opierają swoje działanie na systemach hydraulicznych, w których kluczową rolę odgrywają siłowniki. Umożliwiają one wykonywanie szeregu prac, takich jak:
- Załadunek i rozładunek: transport materiałów sypkich (ziemia, piasek, nawozy, zboże), bel siana, słomy, drewna, czy innych ładunków.
- Transport: przemieszczanie materiałów po terenie gospodarstwa, placu budowy czy w lesie.
- Prace pomocnicze: równanie terenu, usuwanie śniegu, czy prace porządkowe.
Dzięki zastosowaniu hydrauliki, operatorzy mogą precyzyjnie sterować ruchem ramienia ładowacza, łyżki czy innych osprzętów, co znacząco zwiększa efektywność pracy i bezpieczeństwo. Siłowniki hydrauliczne zapewniają wymaganą siłę do podnoszenia i manewrowania ciężkimi ładunkami.
Dobór i konserwacja siłowników
Dobór odpowiedniego siłownika hydraulicznego do konkretnej maszyny lub zastosowania jest niezwykle ważny dla zapewnienia efektywnego działania całego systemu. Należy wziąć pod uwagę:
- Rodzaj ruchu: jedno- czy dwustronny.
- Wymagane parametry techniczne: siła, prędkość, skok roboczy, ciśnienie robocze.
- Warunki pracy: temperatura, obecność zanieczyszczeń, obciążenia.
Przy zamawianiu siłownika hydraulicznego warto skorzystać z porady specjalistów, którzy pomogą dopasować odpowiedni model.
Siłowniki hydrauliczne, mimo swojej niezawodności, wymagają regularnej konserwacji i kontroli stanu technicznego. Obejmuje to m.in. wymianę uszczelek, sprawdzanie szczelności układu, a w razie potrzeby demontaż i naprawę elementów. Kluczowe jest przeprowadzanie tych czynności z wyczuciem, aby nie uszkodzić delikatnych elementów, takich jak tłok czy tłoczysko.
W przypadku konserwacji, wymiany uszczelek lub naprawy, konieczny jest demontaż siłownika z układu hydraulicznego. Należy go dokładnie oczyścić z resztek oleju i kurzu przed przystąpieniem do jakichkolwiek prac.
