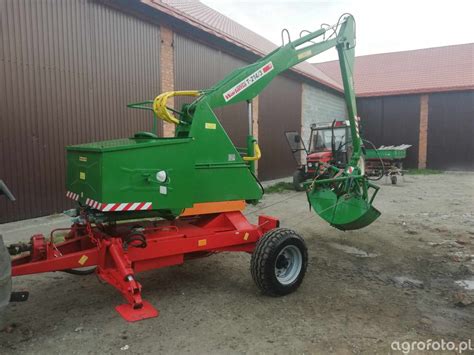

Problemy z Działaniem Siłownika Głównego w Ładowaczu Cyklop T214
Użytkownik zgłasza problem z siłownikiem głównym w polskim modelu Cyklop T214, który nie trzyma po wyłączeniu napędu pompy oraz opada także przy pracy pompy. Reszta siłowników trzyma normalnie. W odpowiedziach sugerowane są możliwe przyczyny, takie jak zużycie uszczelniaczy na tłoku, zanieczyszczenie rozdzielacza oraz niewłaściwe założenie uszczelniaczy podczas remontu.
Co do remontu, użytkownik kupił ten cyklop okazyjnie ze 2 tygodnie temu, a przeze niego nic nie było jeszcze ruszane ani naprawiane. Nie wiadomo, czy ktoś wcześniej dotykał się do tego siłownika. Teraz trochę niska temperatura wpływa na gęstość oleju, a użytkownik zastanawia się, jak będzie wiosną, gdy olej będzie ciepły i rzadszy od pracy.
Eksperci radzą, aby zacząć od wymiany uszczelniaczy oraz czyszczenia rozdzielacza. Przedmuchiwanie nie pomoże, a jeśli nie masz doświadczenia z rozdzielaczami, lepiej sam nie rozbieraj.
Diagnostyka i Rozbiórka Siłownika Głównego
Analiza Uszczelnień i Elementów Wewnętrznych
W cylindrze głównym, patrząc w katalogu, najważniejszą rolę odgrywają pierścienie uszczelniające 60x80x12.5. Problem z rozebraniem siłownika może być związany z kolejnością demontażu. Po odkręceniu głównej nakrętki, często pojawia się problem z pierścieniem osadczym sprężynującym, który na zdjęciach z katalogu oznaczony jest jako numer 12.
Proces Demontażu Tłoczyska
Użytkownik precyzuje, że chce wymienić o-ringi na tłoczysku, a problem dokładnie polega na tym, że po odkręceniu nakrętki (numer 2 na obrazku z katalogu) nie może wyjąć pierścienia o numerze 8. Wcześniej pisano o pierścieniu osadczym, ale było to błędne oznaczenie. Po odkręceniu nakrętki, dławica powinna wyjść bez problemu razem z tym pierścieniem, który jest tam zamontowany, aby dławica nie wchodziła w cylinder. Mocnym ruchem należy wysuwać tłok tak, aby uderzał o dławicę i powinno wyjść. Jeśli jest zaśniedziałe, wtedy będzie problem, a w takim przypadku zaleca się wygrzewanie palnikiem.
Wymiana Uszczelniaczy i Odpowietrzanie Układu Hydraulicznego
Wymiana Uszczelnień
Z wymianą uszczelniaczy nie powinno być kłopotu. Kluczowe jest zrozumienie, co oznacza "przeciwny kierunek uszczelniaczy" - jest to istotne przy montażu, aby zapewnić prawidłowe uszczelnienie. Zaleca się stosowanie uszczelniaczy z najwyższej półki, np. marki Trelleborg, które zapewniają długotrwałą niezawodność.
Odpowietrzanie Układu Po Naprawie
Po złożeniu siłownika należy odpowietrzyć układ. Proces odpowietrzania może wyglądać następująco: podczas podnoszenia ramienia, druga osoba powoli i ostrożnie odkręca wąż od siłownika. Należy go lekko poluzować, aby wypuścić powietrze i spieniony olej. Następnie ten sam proces powtarza się podczas opuszczania.
Jeśli głowica w cyklopie ma drobne wycieki (chyba górą), użytkownik pyta, czy to również kwalifikuje się do wymiany, czy można z tym żyć. Drobne wycieki mogą być początkiem poważniejszego problemu i zazwyczaj sugerują potrzebę wymiany uszczelnień, aby zapobiec dalszym uszkodzeniom i spadkowi wydajności.
Ponowne uszczelnienie cylindra rozłupywacza drewna
Ogólne Informacje o Siłownikach Hydraulicznych Cyklop
Siłowniki hydrauliczne są kluczowym elementem w hydraulice maszyn budowlanych i rolniczych, takich jak ładowacze Cyklop. Zapewniają precyzyjny ruch obrotowy oraz podnoszenie, co jest niezbędne w różnorodnych zastosowaniach. Dzięki swojej niezawodności, wysokiej jakości wykonania oraz możliwościom dostosowania do różnych urządzeń, stają się ulubieńcem profesjonalistów.

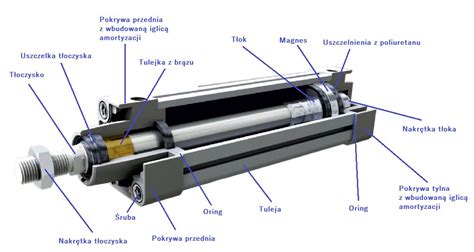

Budowa i Zasada Działania Siłownika Hydraulicznego
Siłownik hydrauliczny funkcjonuje na zasadzie hydrauliki siłowej. W jego działaniu wykorzystuje się olej pod ciśnieniem, który dostaje się do cylindra hydraulicznego. To uruchamia ruch tłoka, co w efekcie aktywuje mechanizm. Kiedy olej jest pompowany do siłownika, tłok się przemieszcza, co z kolei prowadzi do ruchu ramienia lub innego elementu. Aby siłownik mógł działać z dużą precyzją, istotne jest zastosowanie odpowiedniego rozdzielacza oraz pompy. Nacisk generowany przez siłownik jest zależny od specyfikacji silnika, który wpływa na szybkość działania, biorąc pod uwagę jego budowę. Siłownik Cyklop wyróżnia się niezawodnością oraz efektywnością w przenoszeniu dużych obciążeń.
Kluczowe Specyfikacje i Parametry
Siłowniki Cyklop charakteryzują się ważnymi specyfikacjami, które mają duży wpływ na ich efektywność. Ich standardowe ciśnienie nominalne wynosi zazwyczaj 160 bar, natomiast w warunkach maksimum osiąga aż 200 bar. Na przykład, długość siłownika może wynosić aż 957 mm, a skok tłoka 630 mm. Siłownik może pracować w szerokim zakresie temperatur, od -20°C do +80°C. Odpowiednie dopasowanie wymiarów kołnierza, otworów mocujących i gwintu zewnętrznego jest niezbędne dla prawidłowego funkcjonowania maszyny.
Zastosowania Siłowników Cyklop
Siłowniki Cyklop znajdują szerokie zastosowanie w różnych dziedzinach. W maszynach rolniczych, takich jak ciągniki czy opryskiwacze, umożliwiają precyzyjne kontrolowanie ruchów. Ich obecność w turach oraz ładowaczach HDS automatyzuje procesy załadunku i transportu. W budownictwie, siłownik Cyklop odgrywa kluczową rolę w pracy ładowarek, koparek i zamiatarek, gdzie regulacja kąta obrotu i podnoszenia pozwala na wykonanie złożonych zadań. Dodatkowo, te siłowniki wspierają ruchy robotów przemysłowych, co czyni je istotnym elementem w automatyzacji procesów produkcyjnych.
Zalety Stosowania Siłowników Cyklop
Siłowniki Cyklop oferują szereg istotnych zalet. Przede wszystkim, umożliwiają precyzyjne sterowanie ruchem, co znacząco ułatwia wykonywanie zadań. Dzięki zaawansowanej konstrukcji hydraulicznej charakteryzują się wysoką wydajnością, co przekłada się na zdolność przenoszenia sporych obciążeń. Wyróżniają się także nadzwyczajną trwałością i niezawodnością. Wysokiej jakości materiały oraz rygorystyczne testowanie pod ciśnieniem sprawiają, że sprostają one nawet najtrudniejszym warunkom. Jego projektowanie skupia się na długotrwałej eksploatacji, co zapewnia efektywność w różnych środowiskach.
Dodatkowo, siłownik ten wyróżnia się elastycznością i wszechstronnością, co czyni go doskonałym rozwiązaniem w każdym projekcie budowlanym i rolniczym.
Produkcja i Gwarancja Siłowników Hydraulicznych (na przykładzie Archimedes)
Przy produkcji siłowników nie ma miejsca na żadne kompromisy. Tuleje wykonane są metodą diamentowania, przeguby kuliste są kute, a uszczelniacze są stosowane te z najwyższej półki - Trelleborg. Wszystkie gwinty są zabezpieczane, aby nie uległy uszkodzeniu w transporcie lub magazynowaniu.
Siłowniki jako jedyne mogą mieć dwie powłoki lakiernicze - podkład epoksydowy oraz nawierzchnię poliuretanową - zapewnia to wyjątkowo trwałą i niespotykaną w innych siłownikach powłokę antykorozyjną! Na końcu procesu produkcyjnego cylinder jest testowany pod ciśnieniem 250 MPa, a jeśli wszystko jest zgodne z najwyższymi wymogami, nadaje mu się numer seryjny i nabija datę produkcji.
Producenci, którzy są pewni swoich produktów, bez wahania oferują 5 lat gwarancji.
Konserwacja i Naprawa Siłowników Hydraulicznych
Najczęstsze Problemy i Awarie
Siłowniki hydrauliczne mogą doświadczać różnorodnych problemów. Często występującą usterką są nieszczelności, prowadzące do wycieków oleju. Powód tego zjawiska zwykle tkwi w zużyciu uszczelek, co skutkuje obniżeniem ciśnienia w systemie hydraulicznym. Innym typowym kłopotem jest zapowietrzenie układu hydraulicznego, które następuje, gdy do systemu dostaje się powietrze, co może prowadzić do niestabilnej pracy siłowników.
Uszkodzenia mechaniczne, takie jak rysy na tłoczyskach czy korozja, również mogą przyczyniać się do awarii siłowników. Dodatkowo, zużycie łożysk i przegubów, a także blokowanie mechanizmu, często wynika z niewłaściwego użytkowania lub przeciążeń. Problemem może być także luz łańcucha obrotu lub cofanie oleju w okolicach kołnierzy.
Diagnostyka i Rozwiązywanie Problemów
Gdy siłownik nie działa prawidłowo, kluczowe jest przeprowadzenie szczegółowej diagnostyki. Należy zacząć od:
- sprawdzenia poziomu oleju w systemie hydraulicznym; jego niski stan może negatywnie wpływać na funkcjonowanie,
- kontroli układu pod kątem ewentualnego powietrza; jeśli zauważysz jego obecność, konieczne będzie odpowietrzenie,
- przyjrzenia się uszczelkom; ich zużycie może prowadzić do nieszczelności; w przypadku stwierdzenia uszkodzeń zaleca się ich wymianę.
Jeśli pomimo tych działań problemy nadal występują, dobrym pomysłem będzie demontaż siłownika. Po rozkręceniu, skrupulatnie sprawdź wszystkie elementy w poszukiwaniu uszkodzeń. Poważne defekty komponentów mogą sugerować potrzebę wymiany całego siłownika lub jego kluczowych części. Na zakończenie, nie zapomnij o sprawdzeniu rozdzielacza i pompy hydraulicznej, gdyż mają one ogromny wpływ na wydajność siłownika.
Wymiana Oleju w Układzie Hydraulicznym
Wymiana oleju w siłowniku jest niezwykle istotnym procesem, który ma na celu zapewnienie sprawnego działania urządzenia. Aby właściwie przeprowadzić tę procedurę, należy postępować zgodnie z poniższymi krokami:
- Odłączyć siłownik od układu hydraulicznego.
- Usunąć stary olej przy użyciu odpowiednich narzędzi, zwracając szczególną uwagę na to, aby nie zanieczyścić wnętrza siłownika.
- Dokładnie oczyścić wnętrze siłownika z wszelkich pozostałości.
- Napełnić nowym olejem hydraulicznym, takim jak Hydrol 30, Hydrol 32 czy Hydrol 68, upewniając się, że są to produkty zgodne z zaleceniami producenta.
- Odpowietrzyć siłownik, aby usunąć powietrze z układu, co może zakłócać jego funkcjonowanie.
Po napełnieniu olejem, warto kilkakrotnie uruchomić siłownik, co pozwoli na usunięcie potencjalnych pęcherzyków powietrza. Regularna wymiana oleju ma znaczący wpływ na wydajność siłownika oraz wydłużenie jego żywotności.
Prawidłowe Odpowietrzanie Systemu Hydraulicznego
Aby skutecznie odpowietrzyć siłownik, należy wykonać kilka kluczowych kroków:
- Luźno odkręcić odpowietrznik znajdujący się na obudowie siłownika lub w jego bliskim sąsiedztwie.
- Uruchomić siłownik kilkakrotnie, upewniając się, że powietrze przestaje się wydobywać.
- Dokręcić odpowietrznik.
W trakcie działania siłownika, powietrze wydostaje się przez niewielkie otwory, zwane zaworkami. Obecność powietrza w siłownikach obniża ich efektywność, dlatego regularne odpowietrzanie jest niezwykle ważne.
Dostępne Akcesoria i Części Zamienne
Dla siłowników Cyklop dostępny jest bogaty asortyment akcesoriów oraz części zamiennych, które są kluczowe dla ich prawidłowej funkcjonalności. W tym zbiorze znajdują się:
- zestawy naprawcze, które umożliwiają skuteczną konserwację siłowników,
- elementy uszczelniające, które skutecznie zapobiegają wyciekom i wspierają utrzymanie odpowiedniego ciśnienia roboczego,
- tłoczyska, przeguby kuliste oraz łożyska przegubowe GE,
- uchwyty do siłowników hydraulicznych, które zapewniają trwałe mocowanie,
- akcesoria takie jak mocowania do przyspawania, złączki, tuleje oraz hydro-klipsy,
- odpowietrzniki, które są niezbędne, aby układ hydrauliczny działał poprawnie.
Użytkownicy mają możliwość skorzystania z kompletnych zestawów uszczelniaczy, co znacznie upraszcza proces ich wymiany. Regularne sprawdzanie i wymiana tych części, zwłaszcza uszczelnień, to kluczowe aspekty, które wpływają na długowieczność siłowników Cyklop oraz ich efektywność w trudnych warunkach.
Montaż Siłownika Hydraulicznego
Montaż siłownika to proces, który wymaga uwagi i staranności w kilku kluczowych obszarach, aby zapewnić jego efektywne funkcjonowanie. Należy upewnić się, że wszystkie połączenia są szczelne, a siłownik jest prawidłowo zamocowany. Po montażu zawsze należy dokładnie odpowietrzyć układ hydrauliczny.
