Siłownik ramienia koparko-ładowarki: budowa, działanie i konserwacja

W świecie mechaniki i automatyki istnieje wiele rodzajów siłowników, z których każdy ma swoje specyficzne zastosowania i cechy. Siłowniki hydrauliczne są jednymi z najczęściej używanych w przemyśle, ze względu na ich zdolność do generowania ogromnej siły przy stosunkowo niewielkich rozmiarach. Potężne ramię koparki Caterpillar podnoszące tony ziemi, precyzyjny chwytak ładowarki teleskopowej JCB czy lemiesz spycharki Komatsu - wszystkie te czynności łączy jeden element: siłowniki hydrauliczne. To prawdziwe mięśnie każdej maszyny budowlanej, które zamieniają ciśnienie oleju w gigantyczną siłę.

Czym jest siłownik hydrauliczny?

Siłownik hydrauliczny to urządzenie wykorzystywane w maszynach budowlanych do podnoszenia, przemieszczania lub manipulowania ciężkimi obiektami. Siłowniki hydrauliczne zamieniają energię cieczy na ruch prostoliniowy. Są to kluczowe elementy, które umożliwiają przekształcenie energii hydraulicznej w energię mechaniczną. Dzięki swojej wszechstronności, dużej sile i precyzji, znajdują zastosowanie w wielu branżach, od budownictwa po rolnictwo.

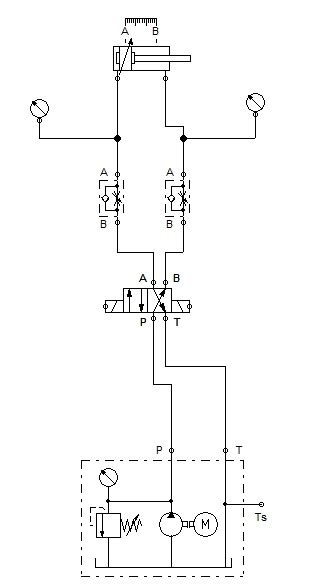

Zasada działania siłownika hydraulicznego

Siłownik hydrauliczny działa na zasadzie prawa Pascala, które mówi, że ciśnienie wywierane na zamknięty płyn jest jednakowo rozprzestrzeniane we wszystkich kierunkach. Jak to wygląda w praktyce?

1. Olej hydrauliczny jest pompowany przez układ hydrauliczny do jednego z portów siłownika. Ciśnienie oleju jest generowane przez pompę hydrauliczną.
2. Ciśnienie oleju wywiera siłę na tłok, który zaczyna się przesuwać wzdłuż cylindra.
3. Ruch tłoka powoduje wysuwanie lub wsuwanie tłoczyska.
4. Ruch tłoczyska jest przekazywany na zewnętrzne elementy mechaniczne, takie jak ramiona dźwigu, łopaty koparki czy inne urządzenia, które wykonują określoną pracę.
5. Aby siłownik powrócił do pozycji wyjściowej, olej hydrauliczny jest przepompowywany z powrotem przez drugi port.

Typy siłowników hydraulicznych

Główne rodzaje siłowników hydraulicznych to:

• Siłowniki jednostronnego działania: Taki siłownik zdolny jest jedynie do generowania siły i przemieszczenia w jednym kierunku.
• Siłowniki dwustronnego działania: Odwrotnie do poprzedniego typu, może wykonywać ruch w obu kierunkach, a to dzięki posiadaniu dwóch komór w cylindrze. Olej hydrauliczny jest dostarczany do jednej strony cylindra poprzez otwarty zawór sterujący, a gdy tłok znajdzie się na pożądanej pozycji, zawór jest zamykany, a otwiera się ten na drugim końcu cylindra. Siłownik dwustronny pozbawiony jest sprężyny, która służy w siłownikach jednostronnych do wymuszania ruchu powrotnego tłoka.

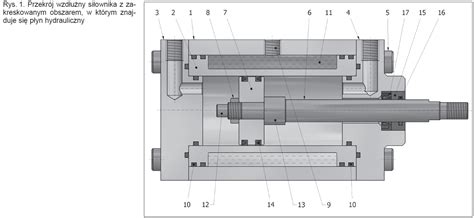

Budowa siłownika hydraulicznego

Choć siłowniki różnią się wielkością, ich budowa jest bardzo podobna. Podstawowym elementem jest cylinder, czyli rura zawierająca wewnątrz drugi element siłownika - ruchomy tłok, który przemieszcza się pod wpływem nacisku płynu hydraulicznego. Pozostałe komponenty to:

• Tłoczysko: Idealnie gładki, chromowany pręt, który wysuwa się z cylindra.
• Tłok: Zamocowany na końcu tłoczyska wewnątrz cylindra.
• Dławnica: "Korek" zamykający cylinder, przez który przechodzi tłoczysko.
• Zestaw naprawczy siłownika: To nie jest jedna uszczelka, lecz cały kompletny system, w skład którego wchodzą:
  • Uszczelnienie Zgarniające (Wiper Seal): Pierwsza linia obrony. To zewnętrzna uszczelka na dławnicy, która zgarnia brud, kurz i wodę z tłoczyska, gdy to się cofa.
  • Uszczelnienie Główne Dławnicy (Rod Seal): Najważniejsze uszczelnienie, które zapobiega wyciekom oleju na zewnątrz wzdłuż tłoczyska.
  • Pierścienie Prowadzące (Wear/Guide Rings): Znajdują się zarówno na tłoku, jak i w dławnicy. Zapobiegają tarciu metalu o metal (tłoka o cylinder, tłoczyska o dławnicę) i utrzymują te elementy w idealnej osi.
  • Uszczelnienie Tłoka (Piston Seal): Utrzymuje ciśnienie po jednej stronie tłoka, zapobiegając wewnętrznym przeciekom.

Jakość tych wszystkich elementów jest kluczowa dla prawidłowego funkcjonowania siłownika.

Zastosowanie siłowników hydraulicznych w maszynach budowlanych

Siłowniki hydrauliczne są niezwykle wszechstronne, dzięki czemu znajdują zastosowanie w wielu branżach. Jedną z nich jest budownictwo. Większość maszyn budowlanych, takich jak koparki, ładowarki, dźwigi czy spycharki, wykorzystuje siłowniki hydrauliczne. W przemyśle siłowniki hydrauliczne są używane w prasach hydraulicznych, maszynach do gięcia, nożycach hydraulicznych i innych urządzeniach wymagających dużej siły.

Rola siłowników w koparko-ładowarkach

Koparko-ładowarki stanowią wszechstronną alternatywę dla tradycyjnych koparek. Ich budowa łączy cechy koparki i ładowarki, co pozwala na wykonywanie różnorodnych zadań. Elementy koparko-ładowarki obejmują łyżki, ramię koparki i układ hydrauliczny. Siłownik hydrauliczny precyzyjnie steruje ruchem ramienia koparki i łyżki.

Podstawowa konstrukcja koparki hydraulicznej obejmuje głównie: łyżkę, cylinder łyżki, drążek, cylinder drążka, wysięgnik, cylinder wysięgnika, kabinę, gramofon, jednostkę napędową i przeciwwagę, urządzenie do chodzenia itp.

Funkcje hosta koparki

Ze względu na zmienne obiekty robocze i środowisko pracy koparki hydraulicznej, aby dostosować się do tej sytuacji i poprawić wykorzystanie mocy silnika i wydajność pracy koparki, host musi mieć następujące trzy funkcje:

1. Automatyczne dostosowanie prędkości działania i obciążenia zewnętrznego: Gdy obciążenie zewnętrzne jest małe, oczekuje się zwiększenia przepływu wyjściowego pompy o zmiennej wydajności i poprawy prędkości ruchu siłownika; gdy obciążenie zewnętrzne jest duże, pożądane jest zmniejszenie przepływu wyjściowego pompy o zmiennej wydajności i zmniejszenie prędkości ruchu siłownika.
2. Złożona zdolność akcji: W celu poprawy wydajności pracy i wykorzystania mocy silnika koparki oraz zaspokojenia potrzeb różnych warunków pracy, koparka często wymaga wykonania dwóch lub więcej czynności jednocześnie, czyli wykonania złożonego działania.
3. Łączna wydajność dostaw oleju: Obecnie większość koparek hydraulicznych to systemy wielopompowe i wieloobwodowe. Gdy działa pojedynczy siłownik, wymagane jest połączenie oleju hydraulicznego z różnych obwodów w jeden siłownik, aby dostarczyć olej i poprawić wydajność działania.

Podstawowe czynności eksploatacyjne koparki hydraulicznej

Podstawowymi czynnościami zawartymi w procesie eksploatacji koparki hydraulicznej są:

1. Kopanie łyżką, wciąganie łyżki i rozładunek.
2. Cofanie i cofanie drążka.
3. Podnoszenie i opuszczanie wysięgnika.
4. Obroty w lewo i w prawo gramofonu.
5. Jazda i inne ruchy pomocnicze całej maszyny.

W przypadku koparek hydraulicznych powyższe działania są napędzane przez układ hydrauliczny.

Cykl pracy koparki hydraulicznej

Kombinacja składu i działania jednego cyklu pracy koparki hydraulicznej obejmuje:

1. Wykopy: Wykopy są wykonywane głównie przez siłownik hydrauliczny łyżki lub siłownik hydrauliczny drążka. Dlatego działanie kopania jest głównie połączeniem działania łyżki i ramienia lub połączonego z działaniem wysięgnika.
2. Pełne podnoszenie i obracanie łyżki: Po wykopaniu wysięgnik jest podnoszony, a obrotnica obraca się do miejsca rozładunku. Czynność ta jest wykonywana głównie przez siłownik hydrauliczny wysięgnika i obrotowy silnik hydrauliczny. Dlatego też pełne podnoszenie i obracanie łyżki to głównie połączenie wysięgnika i obrotnicy.
3. Rozładunek: Po obróceniu się obrotnicy do punktu rozładunku zahamować, wyregulować pozycję rozładunku za pomocą drążka i rozładować łyżkę. Czynność tę uzupełnia siłownik hydrauliczny drążka i siłownik hydrauliczny łyżki lub wyposażony w siłownik hydrauliczny wysięgnika. Dlatego działanie rozładunku jest głównie działaniem złożonym ramienia i łyżki lub wyposażonym w działanie wysięgnika.
4. Powrót pustej łyżki: Po rozładunku obrotnica cofa się, a pusta łyżka jest umieszczana w nowym miejscu wykopu. Ta czynność jest wykonywana głównie przez silnik hydrauliczny obrotu, siłownik hydrauliczny wysięgnika i siłownik hydrauliczny drążka.

Konserwacja i problemy z siłownikami hydraulicznymi

Wyciek z siłownika to nie tylko problem estetyczny. To utrata siły, pieniędzy, a także zagrożenie dla środowiska. Nawet niewielkie "pocenie się" tłoczyska to sygnał, że uszczelnienia wymagają wymiany.

Najczęstsze przyczyny awarii siłowników

• Uszkodzenie mechaniczne tłoczyska: To wróg numer jeden.
• Zanieczyszczony olej hydrauliczny: Drobinki metalu czy piasku w oleju działają jak papier ścierny, niszcząc uszczelnienia od wewnątrz. To dlatego tak ważna jest regularna wymiana filtrów hydraulicznych.

Naprawa i wymiana komponentów

W przypadku zauważenia wycieku z siłownika w maszynie, uszczelnienia wymagają wymiany. W ofercie wielu firm, np. VICORTEX, można znaleźć profesjonalne zestawy naprawcze do siłowników, które zawierają wszystkie niezbędne uszczelnienia i pierścienie prowadzące.

W przypadku problemów z siłownikiem ramienia, warto sprawdzić jego stan. Ktoś, kto miał podobny przypadek, doradza rozkręcenie i skręcenie, co często pomaga. Jeśli jednak śruba została zmasakrowana, konieczna jest jej wymiana. Oryginalne śruby do maszyn Caterpillar są dokręcane momentem 450-500N i dodatkowo zabezpieczone klejem anaerobowym, a ich cena to około 150 PLN netto.

Sprawność koparki w dużej mierze zależy od jakości zastosowanych części zamiennych, szczególnie w obszarze podwozia, osprzętu roboczego i hydrauliki. W praktyce użytkownicy maszyn budowlanych często sięgają po komponenty marek ITR oraz GTRAX, które są powszechnie stosowane jako zamienniki w koparkach gąsienicowych i kołowych. Regularny serwis koparki oraz szybka reakcja na pierwsze objawy zużycia to podstawa bezpiecznej i wydajnej eksploatacji maszyny.

Remont silników hydraulicznych

Odbiornikiem energii cieczy, oprócz siłownika hydraulicznego, mogą być także silniki hydrauliczne, które zamieniają wspomnianą energię na ruch obrotowy. Proces ten zaczyna się od dostarczenia cieczy przez pompę do silnika, gdzie jest ona poddawana wysokiemu ciśnieniu. Silniki tłokowe są najpowszechniej występującym typem silnika hydraulicznego w maszynach budowlanych.

W przypadku awarii lub spadku wydajności silnika hydraulicznego może być konieczne przeprowadzenie remontu. Dokładna diagnoza problemu powinna być pierwszą czynnością na drodze do rozwiązania awarii. Na podstawie oceny komponentów decyduje się, które z nich nadają się do dalszego użycia. Wymieniane są zazwyczaj podzespoły uszkodzone lub kompletnie wyeksploatowane. Dlatego tak skomplikowaną rzecz, jak remont silnika hydraulicznego, lepiej powierzyć serwisowi, który dysponuje specjalistyczną wiedzą oraz narzędziami, np. Wibako, który posiada wieloletnie doświadczenie w pracy z elementami hydrauliki siłowej.

Przykładem może być remont silnika hydraulicznego z koparki gąsienicowej Caterpillar 320B, gdzie po rozebraniu i diagnozie poszczególnych części uznano, że do wymiany nadaje się cała grupa rotacyjna, w skład której wchodziły: cylinder, kula, separator, tłoczki, tarcza hamulca. Gwarancją dobrze przeprowadzonego remontu jest pomyślne przejście testu przez jednostkę na hamowni - sprawdzono szczelność powierzchni roboczej nowej grupy rotacyjnej, funkcjonowanie elementów sterujących i przełączanie biegów.
