Ładowarki kompaktowe Bobcat, w tym model S70, są maszynami przeznaczonymi do pracy w trudnych warunkach, co stawia wysokie wymagania przed ich kluczowymi podzespołami, takimi jak układ napędowy i przekładnia. Zrozumienie ich budowy, zasad działania oraz właściwej konserwacji jest niezbędne dla zapewnienia długiej i niezawodnej pracy.

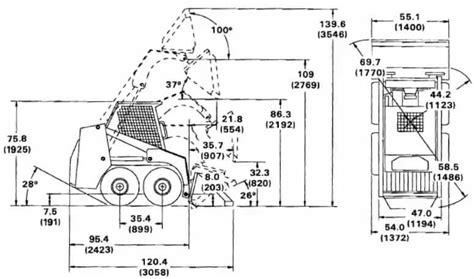

Ładowarka Kompaktowa Bobcat S70: Charakterystyka Ogólna
Ładowarka kompaktowa BOBCAT S70 to wszechstronna maszyna, często oferowana w zestawie z łyżką. Modele te, takie jak rok produkcji 2016 (rok modelowy 2017) z przebiegiem 1197 motogodzin, charakteryzują się solidną konstrukcją i wydajnością. Podstawowe dane techniczne obejmują:
- Udźwig wywracający (ISO 14397-1): 686 kg
- Ładowność użytkowa (ISO 14397-1): 344 kg
- Maksymalna prędkość jazdy (niski zakres): 9,8 km/h
- Masa robocza: 1268 kg
- Masa transportowa: 1109 kg
- Szerokość: 90 cm
- Wysokość: 1,80 m
- Długość: 2 m
Ładowarka wyposażona jest w mechaniczny szybkozłącz oraz układ hydrauliczny o wydajności 37,00 l/min i ciśnieniu systemowym na szybkozłączach 20,7 MPa. Silnik wysokoprężny Kubota D1005-E4B-BC-3 (chłodzony cieczą) dostarcza moc 17,5 kW przy 2400 obr./min i moment obrotowy 62,8 Nm przy 1425 obr./min. Jest to jednostka 3-cylindrowa. Inne warianty, takie jak kompaktowa ładowarka BOBCAT S70 z pierwszą rejestracją w 2019 roku, mogą być napędzane 3-cylindrowym silnikiem diesla KUBOTA typu D1005-EF03 o mocy około 23,39 KM (17,20 kW) przy 3000 obr./min. Maszyna posiada 2 biegi jazdy, co jest istotne dla efektywności pracy. Standardowe wyposażenie obejmuje łyżkę o szerokości około 1120 mm, szybkowymienny uchwyt, dodatkową hydraulikę, reflektory robocze, osłonę dachu, kabinę operatora ROPS/FOPS, komfortowy fotel oraz uchwyty transportowe. Ogumienie terenowe BKT (23 x 8.50 - 12) zapewnia doskonałą trakcję.

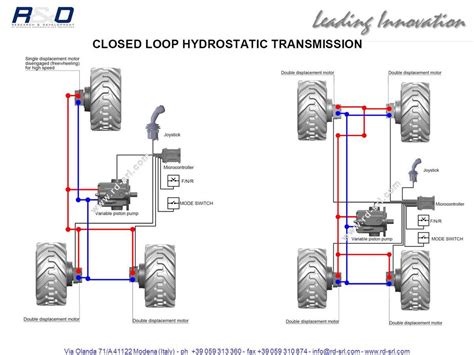

Rola i Specyfika Przekładni w Maszynach Bobcat
Przekładnia w ładowarkach Bobcat, takich jak S70, odpowiada za przenoszenie momentu obrotowego z silnika na układ jezdny, co pozwala maszynie poruszać się płynnie i z odpowiednią siłą. W konstrukcjach Bobcat przekładnie muszą pracować w trudnych warunkach - pod dużym obciążeniem, przy częstych zmianach kierunku jazdy i w narażeniu na zanieczyszczenia. Właśnie dlatego ich stan ma bezpośredni wpływ na dynamikę jazdy oraz bezpieczeństwo pracy.
Bobcat S70 SkidSteer Loader
Objawy Zużycia i Diagnostyka Przekładni
Zużycie przekładni może objawiać się szeregiem niepokojących symptomów. Należą do nich między innymi szarpanie podczas ruszania, hałas przy zmianie kierunku jazdy lub wyczuwalny spadek mocy. Czasem winne są pojedyncze elementy, takie jak koła zębate czy wał przekładni, które można wymienić bez konieczności ingerowania w cały zespół. Niepokojące mogą być również wycieki oleju z obudowy - niski poziom smarowania prowadzi do szybkiego uszkodzenia mechanizmu. Objawy takie jak metaliczne odgłosy czy szarpanie nie powinny być ignorowane - szybka reakcja może uratować cały mechanizm. Przy takich usterkach dobrze jest dodatkowo skontrolować stan elementów połączonych z napędem, na przykład hamulce Bobcat, ponieważ uszkodzenia w tym obszarze często przekładają się na nieprawidłową pracę napędu.
Serwis i Wymiana Komponentów Przekładni
W przypadku usterek przekładni, w ofercie części zamiennych dostępne są m.in. wały przekładni, koła zębate oraz kompletne skrzynie biegów. Dobór części powinien być dopasowany do konkretnego modelu maszyny - tylko wtedy przekładnia zachowa właściwą precyzję pracy. Wymiana kół zębatych czy wałów wymaga zachowania odpowiedniej kolejności montażu oraz zastosowania właściwego smarowania. Jeżeli przekładnia uległa znacznemu zużyciu, bardziej opłacalna może być wymiana kompletnego zespołu.
Regularny serwis jest kluczowy dla długowieczności przekładni i obejmuje wymianę oleju, kontrolę szczelności, weryfikację luzów oraz obserwację pracy maszyny pod obciążeniem. Wczesne wykrycie zużycia poszczególnych elementów pozwala uniknąć większych i kosztowniejszych napraw.
Systemy Bezpieczeństwa i Produktywność w Bobcat S70
Ładowarki Bobcat, w tym model S70, są wyposażone w wiele nowoczesnych systemów bezpieczeństwa. Przykładem jest opatentowany system blokady sterowania, który zapobiega działaniu hydraulicznych funkcji podnoszenia i przechyłu, gdy operator nie siedzi w fotelu z opuszczonym pałąkiem ochronnym i pracującym silnikiem. Maszyna nie ruszy, dopóki operator nie zajmie swego miejsca. Opisywany Bobcat wyposażony został w pomocniczy zawór blokujący przepływ płynu hydraulicznego do obwodu pomocniczego, jeśli pałąk nie jest opuszczony. Kabina operatora jest zabezpieczona przed spadającymi przedmiotami i wywrotkami, spełniając normy ROPS/FOPS.
W porównaniu do poprzednich modeli, miniładowarka S70 ma większą produktywność, gdyż przyspieszono o 10 procent czas cyklu. Poprawiono funkcję podkurczania łyżki i zrzutu materiału. S70 ma system szybkiego mocowania osprzętu roboczego i duży wybór końcówek, co zwiększa jej wszechstronność.
