Sprawdzenie zmiennika momentu obrotowego w maszynach JCB

Problemy z układem przeniesienia napędu w maszynach budowlanych, takich jak ładowarki kołowe CAT czy koparko-ładowarki JCB 3CX, często wskazują na usterki zmiennika momentu obrotowego. Typowymi objawami są utrata siły pchania, trudności z ruszaniem pod górę, gdy silnik wkręca się na obroty, ale maszyna ledwo jedzie, lub gdy maszyna idzie ładnie na zimno, ale po rozgrzaniu traci siłę. Czasem może wystąpić delikatne poszarpywanie przy niskich obrotach silnika, co również może świadczyć o niestabilnej pracy napędu. To kluczowy element, który łączy silnik ze skrzynią biegów, a jego awaria potrafi unieruchomić nawet najmocniejszy sprzęt.

Czym jest zmiennik momentu obrotowego?

Zmiennik momentu obrotowego, często utożsamiany ze sprzęgłem hydrokinetycznym, to urządzenie przenoszące napęd z silnika na skrzynię biegów za pomocą oleju. Jego praca jest złożona, ale niezwykle istotna dla prawidłowego funkcjonowania maszyny. Silnik napędza wał korbowy, który z kolei napędza wirnik pompy. Pompa rozpędza olej, który uderza w łopatki turbiny połączonej ze skrzynią biegów, przekazując napęd. W ten sposób energia mechaniczna zamienia się w energię kinetyczną cieczy, a następnie z powrotem w energię mechaniczną. Kierownica w mechanizmie sprzęgła hydrokinetycznego odzyskuje olej i oddaje go z powrotem na górne części łopatek turbiny, zwiększając w ten sposób moment napędowy na wale zdawczym. Powstająca siła odśrodkowa przyczynia się do przemieszczania się oleju do wylotu.

Mechanizm sprzęgła hydrokinetycznego zapewnia łagodniejszy rozruch maszyny, tłumi drgania momentu obrotowego oraz chroni przed nadmiernym obciążeniem, co przyczynia się do większej trwałości maszyn i usprawnia ich działanie. Zalety tego rozwiązania to łatwość rozruchu, łagodne przenoszenie napędu, cicha praca, wytłumienie drgań, możliwość przenoszenia dużych obciążeń i długa żywotność.

Wady i zagrożenia

Do większych wad zmiennika momentu należy zaliczyć fakt, że sprzęgło grzeje się i wymaga dodatkowego chłodzenia. W miarę zużycia przenosi coraz mniejsze obciążenia, ponieważ zaczyna się ślizgać i wytwarza jeszcze więcej ciepła.

Diagnostyka problemów ze zmiennikiem momentu

W przypadku podejrzenia awarii zmiennika momentu obrotowego, kluczowe jest przeprowadzenie szczegółowej diagnostyki. Poniżej przedstawiamy jej etapy.

1. Kontrola sitka w skrzyni biegów

Po spuszczeniu oleju ze skrzyni biegów należy odkręcić sitko kontrolne, zazwyczaj znajdujące się na dole skrzyni. Gromadzą się tam wszystkie zanieczyszczenia, które mogą wskazywać na stan zużycia transmisji. Na podstawie znalezionych resztek można wstępnie ocenić skalę problemu:

• Ciemny, gęsty szlam i czarne drobinki: Są to spalone resztki tarcz ciernych ze sprzęgieł w skrzyni Powershift.
• Opiłki, które przyciąga magnes: To opiłki stalowe. Ich niewielka ilość jest normalna i świadczy o naturalnym zużyciu. Jeśli jest ich nienaturalnie dużo, należy zastanowić się nad remontem.
• Opiłki, których magnes NIE przyciąga: Błyszczące drobiny w kolorze aluminium lub mosiądzu to sygnał alarmowy. Jeżeli znalazłeś opiłki niemagnetyczne, problem niemal na pewno leży w zmienniku momentu. Sama obecność opiłków jest już skutkiem awarii.

2. Pomiar ciśnień

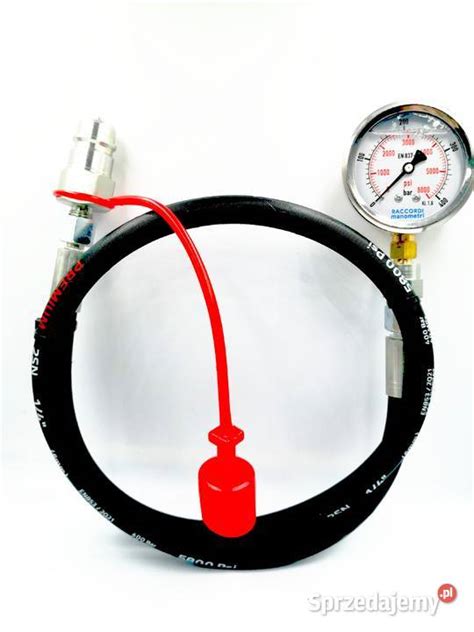

Zmiennik momentu bezpośrednio napędza pompę, która dostarcza ciśnienie do transmisji i samego zmiennika. Podpięcie manometrów w odpowiednie porty pomiarowe na skrzyni i zmienniku pozwala sprawdzić, czy pompa ładująca i zawory sterujące utrzymują prawidłowe ciśnienie. W ten sposób można zlokalizować, jaki element uległ uszkodzeniu: zmiennik, pompa czy sprzęgła w skrzyni. Jeśli ciśnienie na zmienniku znacząco spadło, należy przygotować się na jego wymianę.

3. Rozcięcie zmiennika momentu obrotowego

Gdy maszyna trafi do serwisu, pierwszą czynnością wykonywaną w celu sprawdzenia stanu części jest rozcięcie zmiennika momentu obrotowego. Przed wykonaniem serwisowania zmiennik jest dokładnie oczyszczany, aby można było precyzyjnie określić kosztorys naprawy i zdecydować, czy wystarczy sama regeneracja, czy konieczna będzie wymiana poszczególnych części. Obserwacje wewnątrz skrzyni, takie jak przepotężna ilość syfu (opiłków) na smoku czy zużycie pompy (np. luz poziomy małej zębatki), są kluczowe w diagnozowaniu problemu.

Przyczyny awarii i zapobieganie

Najczęstszą przyczyną awarii zmiennika momentu są zaniedbania serwisowe, takie jak praca na starym, przegrzanym oleju i zapchanym filtrze. Regularna wymiana oleju i filtrów, zgodnie ze specyfikacją maszyny, jest najtańszym sposobem na uniknięcie awarii i zapewnienie bezproblemowej pracy. Ważne jest, aby stosować oleje i filtry rekomendowane przez producenta, np. marki REDX.

Naprawa i regeneracja zmiennika momentu

Proces regeneracji

Proces regeneracji zmienników momentu obrotowego jest skomplikowany i wymaga specjalistycznej wiedzy. Po oczyszczeniu i zregenerowaniu zmiennik momentu zostaje zespawany. Następnie należy sprawdzić, czy wszystko zostało wykonane z należytą starannością, aby zregenerowana część służyła bezproblemowo przez długi czas. Biorąc pod uwagę, że zmiennik momentu pracuje pod ogromnym obciążeniem, musi zostać odpowiednio wyważony. Pod żadnym pozorem nie można ominąć tej czynności, gdyż regenerowana część bardzo szybko uległaby uszkodzeniu. Cały proces regeneracji i naprawy kończy się sprawdzeniem szczelności systemu.

Ważne aspekty wymiany i montażu

• Zanieczyszczenie skrzyni: Nie można wymienić samego zmiennika, jeśli opiłki z niego trafiły do obiegu i zanieczyściły całą skrzynię biegów, w tym jej precyzyjne zawory sterujące i pakiety sprzęgłowe. W takiej sytuacji konieczny jest kompleksowy remont całego układu.
• Zalewanie olejem przed montażem: Przed montażem zmiennika należy zalać go olejem, aby nie pracował "na sucho" nawet przez kilka sekund po pierwszym uruchomieniu, zanim pompa skrzyni napełni go olejem. Nawet chwilowa praca bez smarowania może spowodować wytarcie się łopatek.
• Tarcza zabierakowa (flex plate): Zmiennik jest połączony z kołem zamachowym za pomocą cienkich blach, tzw. tarczy zabierakowej. W razie awarii blachy te zrywają się, chroniąc silnik i zmiennik przed dalszym uszkodzeniem.

Typy skrzyń biegów a zmiennik momentu

W koparko-ładowarkach skrzynie biegów dzielimy na dwa rodzaje:

• Manualne: biegi przełączamy ręcznie. Mają zazwyczaj tylko dwa kosze sprzęgłowe: kierunku jazdy przód-tył i przedniego napędu.
• Automatyczne (Power Shift): zmiana biegów odbywa się automatycznie. Mogą mieć nawet siedem koszy sprzęgłowych. Sterowanie skrzynią odbywa się za pośrednictwem cewek, które uruchamiają odpowiednie zawory, a te z kolei odpowiednie sprzęgła. Sprzęgła składają się z kosza, tłoczka wraz z uszczelnieniami, tarczek i przekładek.

Podpinając zegar w odpowiednie miejsce w skrzyni, jesteśmy w stanie zlokalizować usterkę nawet w skomplikowanych systemach Power Shift.

Specjalne przypadki i rozwiązania

Niektóre maszyny nie posiadają zmiennika momentu obrotowego w układzie napędowym. Przykładowo, ładowarki mogą mieć napęd jazdy realizowany przez pompę tłoczkową, taką jak Linde BPV50, i silnik hydrauliczny. Taka pompa jest bardzo wrażliwa na jakość oleju, a problemy z jazdą do przodu i do tyłu wskazują, że to właśnie ona jest przyczyną usterki. W innych, starszych maszynach, może występować torque lok, czyli blokada zmiennika momentu obrotowego, która po zadziałaniu łączy silnik z przekładnią na sztywno.

Warto korzystać ze sprawdzonych serwisów hydrauliki siłowej, które specjalizują się w naprawach i regeneracji zmienników momentu obrotowego oraz innych komponentów układu napędowego. Profesjonalne podejście i szybka diagnoza minimalizują czas przestoju maszyny.
