Wkrętarki akumulatorowe, w tym popularne modele takie jak JCB, są narzędziami intensywnie eksploatowanymi, co często prowadzi do uszkodzeń ich kluczowych komponentów, w szczególności wyłącznika. Usterki te mogą objawiać się na wiele sposobów - od niemożności uruchomienia narzędzia, przez niestabilną regulację obrotów, aż po ciągłe działanie z maksymalną prędkością. Niniejszy artykuł skupia się na diagnostyce, budowie i naprawie wyłączników, ze szczególnym uwzględnieniem roli ich wewnętrznych, mechanicznych elementów, takich jak sprężynki i blaszki.
Diagnostyka Typowych Uszkodzeń Wyłącznika
Użytkownicy często zgłaszają problemy z wyłącznikami wkrętarek akumulatorowych 18V, które uległy uszkodzeniu. Jednym z objawów jest to, że wkrętarka, nim ją zaczęto rozkładać na czynniki pierwsze, wchodziła na średnie obroty po lekkim naciśnięciu spustu, później zwalniała, a następnie kręciła na maksa. Inną typową usterką jest sytuacja, gdy wkrętarka wchodziła na wysokie obroty już przy lekkim dotknięciu palcem spustu. Zdarza się również, że przełącznik jest przepalony na wylot, co wskazuje na poważne uszkodzenia.
W przypadku wkrętarki JCB DPT12 12V, problem może polegać na tym, że urządzenie działa tylko przy bezpośrednim zasilaniu. Po próbie uruchomienia na obu stykach silnika pojawia się minus. Kiedy poda się bezpośrednio plus z baterii na dowolny jeden styk i wciśnie włącznik, silnik uruchamia się, działa także regulacja obrotów, co sugeruje, że płytka sterująca może być przynajmniej częściowo sprawna. W takiej sytuacji jednak nie działa regulacja kierunków obrotów. Potencjometr często działa, co potwierdza, że wkrętarka chodzi wraz ze sterowaniem obrotów po podaniu plusa na krótko. Numer na przełączniku, np. dfk 1120c, jest kluczowy przy poszukiwaniu zamienników.
Warto zwrócić uwagę, że poza mechanicznymi uszkodzeniami, w wyłącznikach zintegrowane są elementy elektroniczne. Użytkownik miał problem z akumulatorową wkrętarką 18V, której wyłącznik uległ uszkodzeniu, a po rozłożeniu wkrętarki urządzenie zaczęło działać nieprawidłowo, co doprowadziło do uszkodzenia tranzystora MOSFET. Należy jednak pamiętać, że po przylutowaniu innego tranzystora objawy mogą być takie same, co wskazuje na inną przyczynę usterki, często leżącą w mechanice wyłącznika.
Luzowanie ? Nie zawsze 😀🙄 elektryczny klikający?? Zobacz to😁
Budowa i Kluczowe Elementy Mechaniczne Wyłącznika
Wyłączniki wkrętarek akumulatorowych, zwłaszcza te o zmiennej prędkości, są złożonymi komponentami. Do włącznika dochodzi plus z akumulatora, trzy kable sterujące PWM z płytki, dwa dodatkowe kable z płytki, prawdopodobnie od sterowania obrotami, oraz dwa wyjścia na silnik.
Rola Ścieżki Oporowej i Blaszek Suwaka
W kontekście mechanicznej sprawności, najpotrzebniejsza do działania jest sprawność ścieżki oporowej i bieżni suwaka. Ścieżka oporowa odpowiada za płynną regulację obrotów. Bieżnia suwaka, która współpracuje z blaszkami, często ulega zużyciu. Przetłoczenia kuliste blaszek suwaka mają być gładkie i czyste. Ich uszkodzenie, zabrudzenie lub brak (jak w przypadku, gdy w włączniku brakuje jednej blaszki) uniemożliwia prawidłowe działanie mechanizmu, prowadząc do niestabilnej pracy lub braku regulacji obrotów.
Proces Demontażu i Inspekcji

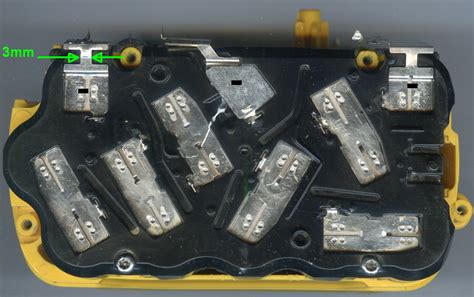

Samodzielna naprawa wymaga ostrożnego demontażu. A co do rozbierania, zaczynamy od góry, od zmiany kierunku obrotów. Znajdują się tam dwa zaczepy, które należy delikatnie podważyć. Następnie trzeba rozlutować dwa połączenia i ponownie uwolnić dwa zaczepy. Po rozłożeniu włącznika możliwe jest zdiagnozowanie problemu, np. brak jednej blaszki, uszkodzenie ścieżek oporowych, czy zabrudzenie styków. Użytkownik poszukujący pomocy w złożeniu przełącznika do kupy, który działał przed rozebraniem, powinien dokładnie zapamiętać kolejność montażu i położenie wszystkich sprężynek oraz blaszek.
Metody Naprawy i Zastępowania Komponentów
W przypadku problemów ze sprawnością ścieżki oporowej i bieżni suwaka, należy upewnić się, że przetłoczenia kuliste blaszek suwaka są gładkie i czyste. Zabrudzenia i naloty często wystarczy usunąć. Jeden z użytkowników na YouTube potraktował sprayem do styków padnięty przełącznik i wkrętarka zaczęła działać, co wskazuje na skuteczność tej prostej metody w przypadku zabrudzeń.
Jeżeli uszkodzenia są mechaniczne lub brakuje kluczowych elementów, takich jak blaszki, naprawa może być bardziej skomplikowana. Szukanie zastępczych włączników na aukcjach internetowych jest często pierwszą opcją, jednak nie zawsze udaje się znaleźć komponenty odpowiadające wymiarom oryginalnych, zwłaszcza do starszych lub mniej popularnych modeli wkrętarek. Warto także zauważyć, że jakość zamienników może się różnić; po podpięciu innych włączników silniczek może nie kręcić tak mocno, jak na oryginalnym, sprawnym wyłączniku.
Ostrzeżenia i Zalecenia
Przy naprawach elektrycznych i elektronicznych zawsze należy zachować ostrożność. Użytkownicy często próbują obejść uszkodzony przełącznik, mostkując dwa czerwone kabelki, co powoduje, że wiertarka pracuje. Jednakże, takie działanie nie jest zalecane, ponieważ prąd cały czas idzie na elektronikę, co grozi jej uszkodzeniem. W przypadku, gdy użytkownik nie czuje się pewnie w rozbieraniu i składaniu precyzyjnych mechanizmów wyłącznika, bezpieczniej jest skonsultować się z serwisem lub osobą doświadczoną w naprawach elektronarzędzi.
W dyskusjach często sugeruje się, aby użytkownik zamieścił zdjęcia płytki PCB oraz odczytał numer przełącznika, co znacznie ułatwia zdalną pomoc i identyfikację odpowiednich zamienników.
