Sprzęgło w ciągniku rolniczym to skomplikowany podzespół, który odgrywa kluczową rolę w przenoszeniu mocy i momentu obrotowego z silnika do skrzyni biegów. Zrozumienie jego budowy, zasad działania oraz dostępnych rodzajów jest niezwykle ważne dla każdego użytkownika maszyn rolniczych, gdyż wpływa na efektywność pracy, trwałość podzespołów i komfort obsługi. W niniejszym artykule przyjrzymy się bliżej sprzęgłom ciernym, ich komponentom, typom oraz specyfice kompletnych zestawów.
Rola i Działanie Sprzęgła w Ciągniku Rolniczym
Sprzęgła cierne przenoszą moment obrotowy dzięki tarciu występującemu między tarczami, które są głównymi ich elementami. Sprzęgła te nazywamy również sprzęgłami tarczowymi. W dużym skrócie: sprzęgło (cały podzespół) ma za zadanie bezstratnie przenieść moc i moment obrotowy do skrzyni biegów ciągnika rolniczego. Układ sprzęgłowego przeniesienia napędu znany jest i stosowany od początku istnienia motoryzacji. Konstruktorzy i producenci ciągników rozróżniają pojęcia zużycia i popsucia, doskonale wiedząc, co ma się zużyć, a co może się popsuć. Na długowieczność elementów ma wpływ sposób użytkowania oraz regularność przeglądów, także tych wykonywanych we własnym zakresie.
Podstawowe Zasady Działania Sprzęgła Ciernego
Z punktu widzenia fizyki sprzęgło działa dlatego, że występuje w nim tarcie. W mechanizmie sprzęgła występuje ono na styku koło zamachowe - tarcza sprzęgła - tarcza docisku i jest jak najbardziej pożądane. W sprzęgłach suchych, które znalazły najszersze zastosowanie, tarcie powstaje między suchymi tarczami. W celu zwiększenia współczynnika tarcia na tarcze nakłada się okładziny cierne. Okładziny te wytwarza się z materiałów o dużym współczynniku tarcia, który nie powinien maleć ze wzrostem temperatury ani pod wpływem zanieczyszczenia powierzchni tarcz, ani zwilżenia wodą. Jako materiału na okładziny cierne używa się prasowanej masy azbestowej z dodatkiem spoiwa, spieków metalowych oraz materiałów ceramicznych. Należy wspomnieć, że stosowanie związków azbestu zostało surowo zabronione, co wymusiło na producentach tarcz stosowanie innych, nie zawsze udanych zamienników.
Elementy Składowe Układu Sprzęgła

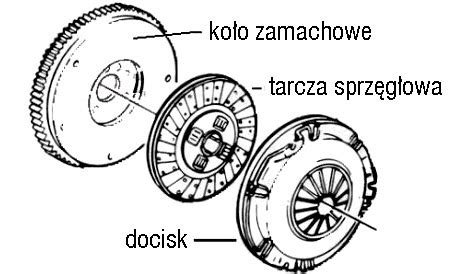

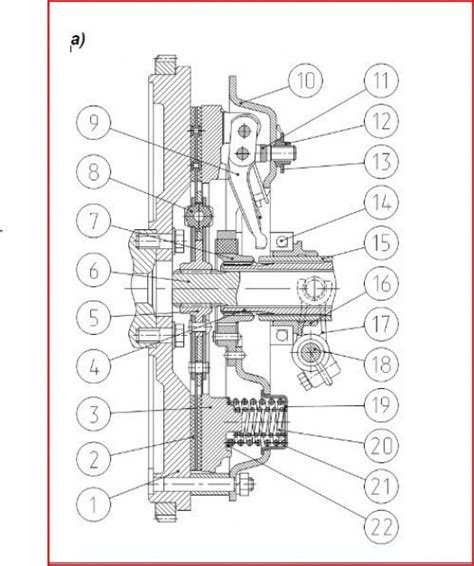

W większości przypadków sprzęgło składa się z tarczy koła zamachowego, tarczy sprzęgła, łożyska sprzęgła, łapek lub słoneczka i tarczy dociskowej. Przekrój poprzeczny elementów sprzęgła ciągnika MTZ przedstawia: 1- koło zamachowe, 2- okładzina sprzęgła, 3- tarcza docisku, 9- łapka sprzęgła.
Zużycie Tarcz Sprzęgła
Tarcza sprzęgła to po prostu okrągła stalowa blacha, do której przynitowane lub przyklejone są okładziny wykonane z materiału ścieralnego. Okładzina ma dużo wyższe właściwości cierne niż stal, ale jest od niej dużo bardziej nietrwała. W miarę upływu czasu i pracy ciągnika okładziny tarczy sprzęgła ulegają zużyciu. Najczęściej mówimy wtedy, że sprzęgło się ślizga, czego skutkiem jest niedostateczne przeniesienie mocy do skrzyni biegów i na koła. To, że zużycie tarczy jest normalne, możemy wywnioskować także, przyglądając się budowie samego ciągnika, gdyż większość konstrukcji pozwala na szybką wymianę tarczy sprzęgła i jego elementów roboczych w najprostszy możliwy sposób. Pojawienie się kilka lat temu tzw. ceramicznych tarcz sprzęgła spowodowało niemałe zamieszanie na rynku.
Poradnik #1 . Jak zmienić tarcze sprzęgła w MF , Ursus, Perkins?
Rodzaje Sprzęgieł w Ciągnikach
Rodzaje sprzęgieł w ciągnikach mają istotne znaczenie dla efektywności pracy maszyn rolniczych i komunalnych. W zależności od konstrukcji, wpływają one na sposób przenoszenia napędu oraz komfort obsługi. Typowymi rozwiązaniami w ciągnikach rolniczych i kompaktowych są sprzęgła jednotarczowe suche i wielotarczowe mokre. Znajomość podstawowych typów sprzęgieł pozwala lepiej dobrać maszynę do konkretnego zastosowania.
Podział Ze Względu na Liczbę Tarcz i Sposób Pracy
W zależności od liczby tarcz ciernych rozróżniamy sprzęgła jednotarczowe, dwutarczowe i wielotarczowe. Tarcze cierne mogą pracować w oleju i takie sprzęgła nazywamy mokrymi, albo bez oleju i wtedy nazywa się je suchymi.
Sprzęgła Jednotarczowe
Sprzęgło jednotarczowe to najprostszy typ wśród rodzajów sprzęgieł w ciągnikach. W tej konstrukcji całe obciążenie odbierane jest tylko przez jedną tarczę sprzęgłową, która musi także radzić sobie z całym ciepłem wytwarzanym podczas tarcia. Tego rodzaju rozwiązanie sprawdza się w maszynach, które działają pod ograniczonym obciążeniem. Można powiedzieć, że sprzęgło jednotarczowe stanowi wariant budżetowy, zwykle spotykany w tańszych konstrukcjach. Może ono współpracować z mechanicznym rewersem, jednak bezsprzęgłowa zmiana kierunku jazdy wymaga bardziej zaawansowanego sprzęgła.
Sprzęgła Wielotarczowe
Sprzęgło wielotarczowe to rozwiązanie bardziej zaawansowane, stosowane tam, gdzie układ jezdny ciągnika z mechaniczną przekładnią został przystosowany do radzenia sobie z cięższymi pracami. Zalety sprzęgła wielotarczowego obejmują możliwość przeniesienia większych obciążeń, ponieważ liczne tarcze zwiększają powierzchnię cierną. Również ciepło jest odprowadzane w sposób bardziej wydajny. Sprzęgło wielotarczowe jest uważane za niezwykle wytrzymałe, a załączanie kolejnych przełożeń odbywa się w sposób gładki i pozbawiony szarpnięć.
Sprzęgła Suche i Mokre
Kolejnym podziałem, jeśli chodzi o rodzaje sprzęgieł w ciągnikach, jest sposób ich chłodzenia i smarowania. Pod tym kątem wyróżniamy sprzęgła suche i mokre.
- Sprzęgło suche: Pracuje bez zanurzenia w oleju, dzięki czemu jego konstrukcja jest prostsza i tańsza. Jednakże pozostaje bardziej narażone na zużycie i uszkodzenie przez wysoką temperaturę, szczególnie w trudnych warunkach pracy.
- Sprzęgło mokre: Pracuje w kąpieli olejowej, co poprawia jego trwałość i skuteczność chłodzenia. Dobre odprowadzanie ciepła zwiększa skuteczność chłodzenia. Dlatego taki podzespół charakteryzuje się większą żywotnością oraz lepszą odpornością na przegrzanie. Jest częściej stosowane w nowoczesnych ciągnikach, zwłaszcza tych z rewersem bezsprzęgłowym lub przekładnią PowerShift.

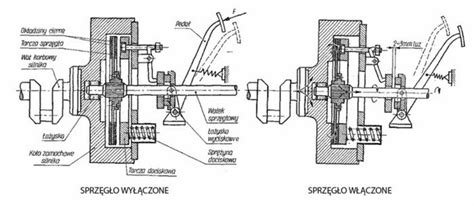

Sprzęgło Jazdy i Sprzęgło Wałka Odbioru Mocy (WOM)
W nowoczesnych ciągnikach rolniczych wałek odbioru mocy (WOM) posiada oddzielne sprzęgło. Taka konfiguracja chroni mechanizm wałka, a tym samym cały ciągnik, przed nadmiernym obciążeniem. Sprzęgło jazdy odpowiada za przekazywanie momentu obrotowego z silnika do skrzyni biegów i układu jezdnego. Jego naciśnięcie powoduje zatrzymanie ciągnika. Natomiast sprzęgło WOM umożliwia bezpieczne przekazanie napędu dla narzędzi zewnętrznych, takich jak kosiarki, glebogryzarki itp.
Poniższa tabela podsumowuje główne typy sprzęgieł w ciągnikach rolniczych:
| Typ sprzęgła | Opis działania | Zastosowanie |
|---|---|---|
| Sprzęgło jednotarczowe | Odłącza całkowicie napęd po naciśnięciu pedału | Proste ciągniki, prace bez napędu WOM |
| Sprzęgło dwustopniowe | Osobne sterowanie napędem jazdy i WOM | Prace z aktywnym osprzętem, np. prasy, kosiarki |
| Sprzęgło suche | Pracuje „na sucho”, bez oleju | Starsze modele, mniej wymagające zastosowania |
| Sprzęgło mokre | Zanurzone w oleju, odporne na przegrzanie | Nowoczesne ciągniki, praca w trudnych warunkach |
| Oddzielne sprzęgło jazdy i sprzęgło WOM | Pozwala na niezależne załączanie i rozłączanie napędu kół oraz wałka odbioru mocy | Współpraca z maszynami towarzyszącymi, precyzyjne prace rolnicze i komunalne |
Sprzęgło Kompletne: Specyfika i Korzyści
Sprzęgło kompletne to zestaw sprzęgła do ciągnika rolniczego, zawierający tarczę, docisk i łożysko oporowe. Kompletny zestaw gwarantuje pełną kompatybilność wszystkich elementów i upraszcza regenerację układu sprzęgła. Tego typu rozwiązania są szczególnie przydatne w precyzyjnych pracach rolniczych i komunalnych, gdzie mogą pojawić się bardzo duże obciążenia. Wybór odpowiedniego typu sprzęgła zależy od przeznaczenia ciągnika, charakteru prac, jakie będzie wykonywał i rodzaju osprzętu. Dobre dopasowanie specyfikacji technicznej ciągnika do przewidywanych zastosowań poprawia efektywność pracy i wydłuża żywotność maszyny.
Co to jest Sprzęgło Kompletne?
Kompletny zestaw do wymiany sprzęgła zazwyczaj zawiera: tarczę sprzęgła, docisk (kosz) i łożysko oporowe - wszystko do pełnej wymiany układu. Typowy numer katalogowy to np. 628336010.

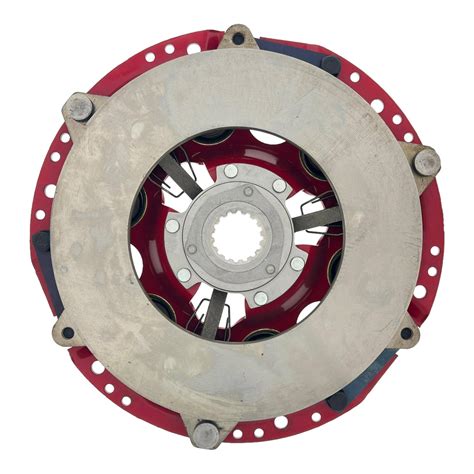

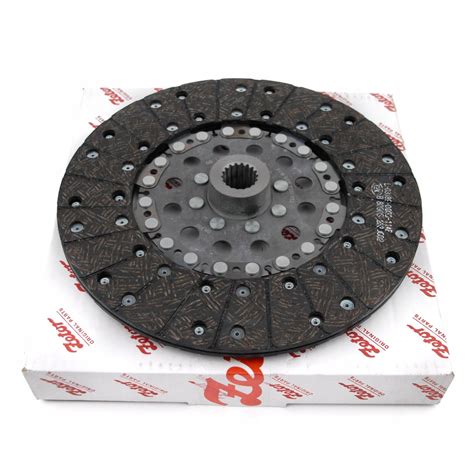

Przykład: Sprzęgło Kompletne Zetor 280mm
Sprzęgło kompletne Zetor o średnicy 280 mm to wysokiej jakości część zamienna, dedykowana do ciągników marki Zetor. Wyprodukowane zgodnie z oryginalnymi specyfikacjami, sprzęgło to zapewnia niezawodną pracę układu napędowego oraz długotrwałą trwałość w trudnych warunkach polowych.
Znajduje ono zastosowanie w wielu modelach ciągników Zetor, takich jak:
- Zetor 5211
- Zetor 5245
- Zetor 6211
- Zetor 6245
- Zetor 7211
- Zetor 7245
- Zetor 7245H
Dzięki idealnemu dopasowaniu do tych modeli, sprzęgło zapewnia płynną i efektywną pracę układu napędowego oraz precyzyjne przenoszenie momentu obrotowego.
Informacje techniczne Sprzęgła kompletnego Zetor 280mm:
| Cecha | Wartość |
|---|---|
| Średnica zewnętrzna | 280 mm |
| Numer porównawczy | 72011060, 7201 1060, 7201-1060 |
Wybór Oryginalnych Części i Wskazówki Montażowe
Dlaczego Oryginalne Sprzęgło Zetor?
Decydując się na oryginalne części Zetor, takie jak sprzęgło kompletne, masz pewność, że Twój ciągnik będzie pracował bezawaryjnie i wydajnie. Sprzęgło jest wyprodukowane zgodnie z najwyższymi standardami jakości, co zapewnia jego trwałość i niezawodność w najtrudniejszych warunkach eksploatacyjnych. Oryginalne sprzęgło Zetor to gwarancja niezawodności oraz idealnego dopasowania do Twojego ciągnika. Dzięki doskonałej jakości wykonania, sprzęgło zapewnia długotrwałą eksploatację, minimalizując ryzyko awarii oraz konieczność częstych napraw. Wybierając oryginalne części, inwestujesz w długowieczność i niezawodność swojego sprzętu. Producentem może być na przykład Kramp, a numer katalogowy zestawu to 628336010.
Ważne Wskazówki Przy Wymianie Sprzęgła
- Przy wymianie sprzęgła sprawdź stan koła zamachowego - rysy i przebarwienia wymagają regeneracji.
- Użyj trzpienia centrującego przy montażu - niedocentrowanie uszkadza wałek napędowy.
- Wymień uszczelnienie tylne silnika przy okazji - montaż sprzęgła i tak wymaga zdjęcia skrzyni.
Często Zadawane Pytania (FAQ)
-
Jakie są główne rodzaje sprzęgieł w ciągnikach?
W ciągnikach wyróżniamy głównie sprzęgła jednotarczowe i wielotarczowe, które różnią się budową i przeznaczeniem. Dodatkowo dzielimy je na suche i mokre, a także na sprzęgła jazdy i sprzęgła WOM. -
Czym charakteryzuje się sprzęgło jednotarczowe?
Sprzęgło jednotarczowe jest najprostszym rozwiązaniem, gdzie obciążenie przenoszone jest przez jedną tarczę sprzęgłową. Sprawdza się w tańszych konstrukcjach i przy mniejszych obciążeniach. -
Jakie są zalety sprzęgła wielotarczowego?
Sprzęgło wielotarczowe pozwala na przenoszenie większych obciążeń dzięki wielu tarczom, co poprawia jego trwałość i efektywność w trudnych warunkach pracy, a także zapewnia gładkie załączanie przełożeń. -
Jakie różnice są między sprzęgłem mokrym a suchym?
Sprzęgło suche pracuje bez zanurzenia w oleju, co czyni je tańszym, ale bardziej narażonym na zużycie i uszkodzenia przez wysoką temperaturę. Sprzęgło mokre pracuje w kąpieli olejowej, co zwiększa jego trwałość, skuteczność chłodzenia i odporność na przegrzanie. -
Co to jest oddzielne sprzęgło jazdy i sprzęgło WOM?
Sprzęgło jazdy odpowiada za przekazywanie napędu do kół i skrzyni biegów. Oddzielne sprzęgło WOM (wałka odbioru mocy) pozwala na niezależne załączanie i rozłączanie napędu dla narzędzi zewnętrznych, chroniąc mechanizm ciągnika przed nadmiernym obciążeniem. -
Co zawiera kompletny zestaw sprzęgła?
Zestaw zawiera tarczę sprzęgła, docisk (kosz) i łożysko oporowe - wszystko do pełnej wymiany układu. Typowy numer katalogowy to np. 628336010. -
Czy sprzęgła LUK / VALEO to dobra jakość?
LUK i VALEO to czołowi dostawcy OEM sprzęgieł dla producentów ciągników. Ich produkty charakteryzują się jakością równorzędną z oryginałem fabrycznym. -
Jak długo trwa wymiana sprzęgła w ciągniku?
W zależności od modelu ciągnika wymiana sprzęgła może trwać od 4 do 12 godzin roboczych.
