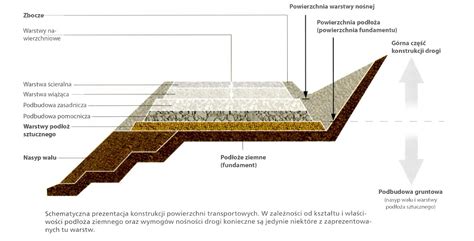

Zagęszczanie podbudowy jest jednym z najważniejszych procesów podczas budowy dróg, robót ziemnych oraz prac brukarskich. Kluczowym celem tych działań jest uzyskanie stabilnej i trwałej powierzchni, która jest odporna na odkształcenia i posiada odpowiednią nośność. W nowoczesnym budownictwie, szczególnie przy budowie linii wysokich prędkości, bezpodsypkowa konstrukcja nawierzchni wymaga podtorza praktycznie bez osiadania, co można zagwarantować jedynie poprzez zastosowanie najnowszej technologii zagęszczania.
Inteligentne systemy kontroli zagęszczania
Systemy kontroli zagęszczania służą do automatycznej oceny stopnia utwardzenia gruntu. Dzięki nim zmniejsza się ryzyko popełniania błędów przez operatora, co jest istotne, gdyż błędna diagnoza może skutkować opóźnieniami prac, dodatkowymi kosztami oraz konsekwencjami prawnymi. Zastosowanie inteligentnych technologii pozwala na:
- Oszczędność paliwa poprzez optymalizację liczby przejazdów.
- Oszczędność czasu pracy.
- Zminimalizowanie ryzyka nieodpowiedniego zagęszczenia.
- Ochronę maszyn przed przeciążeniem.
- Zmniejszenie emisji CO2.
Rozwiązania w walcach BOMAG
Firma BOMAG, jako lider w dziedzinie robót ziemnych, wprowadziła szereg innowacyjnych rozwiązań zwiększających wydajność i precyzję pracy.
Systemy wspomagające w serii DH-5/PDH-5
- ANTI-SLIP-CONTROL (ASC): System stale kontroluje liczbę obrotów bębna i kół. W przypadku wykrycia poślizgu, automatycznie redukuje dopływ oleju do silnika napędowego, co pozwala przenieść na podłoże maksymalny możliwy moment obrotowy.
- ECOMODE: Inteligentny system zarządzania, który łączy parametry robocze (napęd, silnik, wibracje, układ kierowniczy) w celu ustawienia optymalnej prędkości obrotowej silnika. Zapewnia to najwyższą wydajność przy minimalnym wkładzie energii.
Technologia pomiarowa i mapowanie
Dzięki technologii BOMAP oraz systemowi TERRAMETER, operatorzy otrzymują narzędzia do dynamicznej kontroli zagęszczenia (FDVK). System mierzy stopień sztywności EVIB w MN/m², co pozwala na bieżąco monitorować postęp prac:
| Kolor na mapie | Znaczenie |
|---|---|
| Zielony | Osiągnięto wymagane zagęszczenie |
| Niebieski | Nadmierne zagęszczenie |
| Czerwony | Zbyt małe zagęszczenie |
Dzięki aplikacji BOMAP, kierownicy projektów mogą korzystać z trybu „Supervisor‘s Live View Mode”, co pozwala na zdalne śledzenie postępów prac przez sieć telefonii komórkowej. Ogranicza to konieczność przebywania ludzi w strefie zagrożenia w celu wykonania pomiarów statycznych.
Przegląd systemów innych producentów
Współczesny rynek oferuje wiele rozwiązań wspierających procesy zagęszczania:
- Wacker Neuson (Compatec): Wykorzystuje osiem diod LED, które wskazują aktualny stopień zagęszczenia oraz ostrzegają przed ryzykiem przeciążenia podłoża.
- Husqvarna (Compaction Indicator - CI): System oparty na przejrzystych grafikach, ułatwiający obsługę maszyny.
- Ammann (ACE FORCE): Zaawansowany system z trzema trybami pracy (manualnym, automatycznym oraz pomiarowym), pozwalający na precyzyjną kontrolę jakości gruntu.
- Project (Procontrol): Intuicyjny system z siedmiostopniową skalą LED informującą o zaawansowaniu prac.
- BOMAG (Economizer): Narzędzie powiadamiające o osiągnięciu optymalnego poziomu utwardzenia, sprzyjające ekonomicznej i ekologicznej pracy.
