Czarny dym wydobywający się z układu wydechowego, często połączony ze spadkiem mocy, to powszechny problem w silnikach Diesla, takich jak te stosowane w ciągnikach Ursus C-330M czy maszynach budowlanych typu Terex TA30. Zjawisko to sygnalizuje niepełne spalanie paliwa, co może prowadzić do dalszych uszkodzeń silnika i zwiększonego zużycia paliwa. Zrozumienie przyczyn i prawidłowa diagnostyka są kluczowe dla efektywnego rozwiązania problemu.
Potencjalne przyczyny czarnego dymu i spadku mocy
Czarny dym z wydechu świadczy o zbyt bogatej mieszance paliwowo-powietrznej, czyli nadmiarze paliwa w stosunku do dostępnego powietrza lub jego nieprawidłowym spalaniu. Spadek mocy jest naturalną konsekwencją takiego stanu rzeczy. Wyróżniamy kilka głównych obszarów, które mogą być źródłem problemu.
Problemy z układem paliwowym

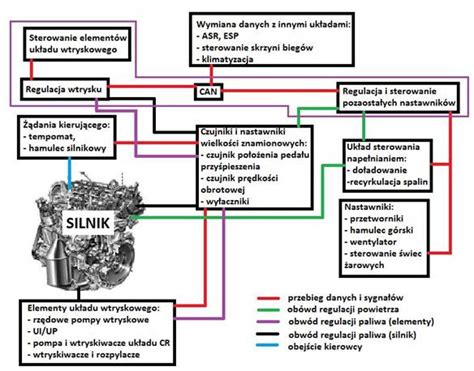

Układ paliwowy odgrywa centralną rolę w prawidłowym funkcjonowaniu silnika Diesla. Jakakolwiek usterka w tym systemie może prowadzić do nieefektywnego spalania.
Wtryskiwacze
Nieprawidłowo działające wtryskiwacze są jedną z najczęstszych przyczyn czarnego dymu. Mogą one dostarczać zbyt dużą ilość paliwa, co skutkuje jego niewystarczającym spaleniem, lub też powodować nierównomierne rozpylanie paliwa. Zdarza się, że wtryskiwacze kropelkują po zakończeniu wtrysku, zamiast pylić. Nawet nowe rozpylacze, takie jak te marki THM, mogą nie rozwiązać problemu, jeśli przyczyna leży głębiej. Użytkownik zauważył, że strugi paliwa były nierówne, a czopiki w rozpylaczach klinowały się lub miały nagar, co po wyczyszczeniu nie przyniosło oczekiwanej poprawy.
Pompa wtryskowa
Pompa wtryskowa jest sercem układu spalania. Rozregulowana pompa może podawać zbyt dużą dawkę paliwa, co prowadzi do kopcenia. Dawka paliwa jest ustalana przez regulator odśrodkowy w zależności od obrotów i zadanego obciążenia. Zbyt duża dawka nominalna powoduje dymienie przy gwałtownym wciśnięciu gazu. Problemy z profesjonalną regeneracją pomp wtryskowych sprawiają, że wielu użytkowników szuka alternatywnych rozwiązań, takich jak samodzielna naprawa zaworów tłoczących.
Zawory tłoczące (odciążające) i zawór przelewowy
Zawory tłoczące (odciążające) w pompie wtryskowej są bardzo istotne. Jeśli są uszkodzone lub ciekną, mogą powodować nadmiar paliwa. W jednym z przypadków zaworki tłoczące były lekko przyrdzewiałe, a tłoczek unosił się tylko o około 1 mm. Po rozebraniu i rozruszaniu zaworków, które były zacięte, dymienie nieznacznie się zmniejszyło, choć zauważono, że powyżej 1000 obr/min na biegu jałowym problem znikał. Zawór tłoczący jest rozbieralny po wyjęciu z niego drucianego zabezpieczenia, a między zaworkiem a sekcją może znajdować się specjalna stalowo-plastikowa uszczelka.
Ciśnienie wtrysku
Ciśnienie wtrysku ma kluczowe znaczenie dla prawidłowej atomizacji paliwa. W przypadku silnika C-330M ciśnienie wtrysku powinno wynosić 13,5 MPa (do 14 MPa), choć instrukcja obsługi może błędnie podawać 15 MPa. Niewłaściwe ciśnienie może prowadzić do złego rozpylania paliwa i nieefektywnego spalania.
Problemy z układem dolotowym i wydechowym
Aby paliwo mogło być skutecznie spalone, silnik potrzebuje odpowiedniej ilości czystego powietrza.
Filtr powietrza
Zabrudzony lub uszkodzony filtr powietrza jest jedną z najprostszych, ale często pomijanych przyczyn czarnego dymu. Jeśli do silnika trafia za mało tlenu, spalanie staje się niepełne, co generuje czarny dym. Regularne czyszczenie i wymiana filtra są niezbędne. W jednym przypadku, po zdjęciu filtrów, dymienie na chwilę zniknęło, co sugerowało, że problem leży w niedostatecznym dopływie powietrza.

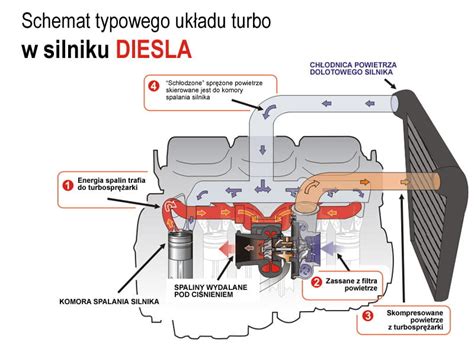

Turbosprężarka
W silnikach z turbodoładowaniem, niesprawna turbosprężarka, której zadaniem jest dostarczenie dodatkowego powietrza do komory spalania, może być przyczyną czarnego dymu i spadku mocy. Uszkodzenie turbosprężarki zmniejsza ilość dostarczanego powietrza, prowadząc do zbyt bogatej mieszanki.
Problemy z silnikiem (mechaniczne zużycie)
Ogólne zużycie mechaniczne silnika, zwłaszcza jego kluczowych elementów, ma bezpośredni wpływ na efektywność spalania.
Ciśnienie sprężania i zużycie cylindrów
Niskie ciśnienie sprężania, wynikające ze zużycia silnika (np. pierścieni tłokowych, cylindrów), jest poważną przyczyną czarnego dymu i osłabienia mocy. Zużyty silnik nie osiąga odpowiedniego sprężania, a regulator próbując utrzymać obroty, podnosi dawkę paliwa, co prowadzi do dymienia. Próg na cylindrach, zwłaszcza od strony dopływu zimnej wody, może świadczyć o zużyciu.
Luzy zaworowe i wałek rozrządu
Nieprawidłowe luzy zaworowe, zużycie gniazd zaworowych lub wałka rozrządu mogą zaburzać prawidłowe otwieranie i zamykanie zaworów. W jednym z przypadków, po sprawdzeniu kątów otwarcia zaworów, stwierdzono brak przekrycia (współotwarcia) na drugim cylindrze, co może pogarszać pracę silnika na wysokich obrotach. Wadliwe zagłębienie zaworów w głowicy również może wpływać na kompresję i proces spalania. Zużycie popychaczy na wałku rozrządu również jest istotne, choć ich wymiana często wymaga demontażu silnika.
Uszczelka pod głowicą i oringi na tulejach
Uszkodzona uszczelka pod głowicą lub problematyczne oringi na tulei cylindra mogą prowadzić do ubywania płynu chłodniczego i dostawania się go do oleju lub komory spalania. Chociaż biały dym zazwyczaj wskazuje na wodę w cylindrach, takie nieszczelności mogą wpływać na ogólną pracę silnika i pośrednio przyczyniać się do problemów ze spalaniem, zwłaszcza jeśli dochodzi do ubytków kompresji.
Inne potencjalne przyczyny
Jakość paliwa
Niskiej jakości paliwo, zanieczyszczone lub zawierające wodę, może powodować powstawanie sadzy i nieprawidłowe spalanie. Woda w paliwie, szczególnie po zimie, może prowadzić do zapiekania tłoczków w pompie lub niedomykania zaworów tłoczenia, skutkując nierówną pracą silnika, kopceniem lub problemami z uruchomieniem.
Diagnostyka i rozwiązywanie problemów - studium przypadku Ursusa C-330M
Opisane doświadczenia użytkownika Ursusa C-330M z 1990 roku stanowią doskonały przykład kompleksowej diagnostyki problemu czarnego dymu i spadku mocy.
Orka Gorczycy 2022 - Ursus C-330 (dźwięk silnika/engine sound)
Kolejność działań diagnostycznych
Sprawdzenie wtryskiwaczy
Pierwszym krokiem było sprawdzenie wtryskiwaczy na próbniku, a następnie bezpośrednio na ciągniku. Stwierdzono nierówną strugę i nagar na czopikach. Wymiana na nowe rozpylacze THM, mimo początkowo ładnego pylenia, nie rozwiązała problemu kopcenia.
Analiza zaworów tłoczących w pompie wtryskowej
Użytkownik podjął próbę samodzielnej interwencji w pompie wtryskowej, skupiając się na zaworach tłoczących. Okazało się, że były one lekko przyrdzewiałe, a tłoczki nie miały pełnego skoku. Po ich rozruszaniu dymienie na niskich obrotach jałowych (powyżej 1000 obr/min) zniknęło, co wskazuje na pewną poprawę, ale nie pełne rozwiązanie problemu.
Pomiar ciśnienia sprężania
Brak możliwości sprawdzenia ciśnienia sprężania utrudniał pełną diagnostykę. Jest to jednak kluczowy krok, ponieważ niskie ciśnienie sprężania może być główną przyczyną, dla której regulator pompy podnosi dawkę paliwa, aby utrzymać obroty.
Weryfikacja luzów zaworowych i kątów rozrządu
Sprawdzenie luzów zaworowych oraz kątów otwarcia zaworów ujawniło brak przekrycia (współotwarcia) na jednym z cylindrów, co jest poważną nieprawidłowością i może świadczyć o zużyciu wałka rozrządu lub wadliwym ustawieniu. Wznios zaworów wynosił 12 mm, a różnice w luzie zaworowym (z 0.20 mm do 0.08 mm) sugerowały problemy z popychaczami lub krzywkami.
Kontrola kąta początku wtrysku
Pomiar kąta początku wtrysku początkowo wskazywał na 18° przed GMP, co po przeliczeniu na tłoku dawało 6 mm. Po przestawieniu wału korbowego na 9,5 mm (zamiast prawidłowych 10 mm) kopcenie przy dodawaniu gazu zmniejszyło się. Późniejsza weryfikacja wykazała, że kąt był przyspieszony o 5°, co utrudniało rozruch zimnego silnika. Kąt wyprzedzenia wtrysku na poziomie 20° (ok. 4,5 mm przed GMP) ułatwia uruchomienie zimnego silnika.
Wpływ warunków pracy na objawy
Ciekawym spostrzeżeniem było, że w sprzyjających warunkach pogodowych (18-20°C) problem czarnego dymienia niemal całkowicie znikał. Silnik nie kopcił na biegu jałowym i nawet pod obciążeniem w polu. To może sugerować, że silnik jest na granicy zużycia, a niższe temperatury (gęstsze powietrze, trudniejszy rozruch) jedynie uwypuklały istniejące problemy. Dopiero później okazało się, że ubywał płyn chłodniczy, co ostatecznie wskazywało na konieczność kapitalnego remontu silnika, prawdopodobnie z powodu zużytych oringów na tulejach.
Znaczenie koloru dymu
- Czarny dym: Wskazuje na złe spalanie paliwa, np. zbyt bogatą mieszankę, niedostateczny dopływ powietrza, niewłaściwy kąt wyprzedzenia wtrysku, lejące wtryskiwacze lub rozregulowaną pompę wtryskową. Jest to najczęstszy objaw niespalonego paliwa.
- Biały dym: Świadczy o obecności wody lub płynu chłodniczego w komorze spalania. Może to być wynik uszkodzonej uszczelki pod głowicą.
- Niebieskawy dym: Wskazuje na spalanie oleju silnikowego w komorze spalania, co może być spowodowane zużytymi pierścieniami tłokowymi, prowadnicami zaworów lub uszczelniaczami.
Podsumowanie i zalecenia
Problem czarnego dymu i spadku mocy w silnikach Diesla, takich jak Ursus C-330M czy Terex TA30, jest złożony i może mieć wiele przyczyn. Kluczowa jest systematyczna diagnostyka, obejmująca:
- Sprawdzenie i ewentualną regenerację wtryskiwaczy.
- Dokładną weryfikację i regulację pompy wtryskowej, w tym zaworów tłoczących.
- Pomiar ciśnienia sprężania w cylindrach.
- Kontrolę filtra powietrza i układu dolotowego.
- Sprawdzenie luzów zaworowych, kątów rozrządu oraz stanu wałka rozrządu.
- Ustawienie prawidłowego kąta początku wtrysku.
- Analizę jakości paliwa.
W przypadku długotrwałego ubytku płynu chłodniczego lub niskiego ciśnienia sprężania, konieczny może okazać się kapitalny remont silnika. Ignorowanie tych objawów może prowadzić do dalszych, poważniejszych uszkodzeń i znacznie wyższych kosztów naprawy.
