Termostat Oleju Hydraulicznego w Maszynach JCB: Działanie i Znaczenie

Prawidłowe funkcjonowanie układu hydraulicznego w maszynach budowlanych, takich jak koparko-ładowarki JCB, jest kluczowe dla ich wydajności i długowieczności. Jednym z najważniejszych parametrów wpływających na pracę hydrauliki siłowej jest temperatura oleju. W tym kontekście, termostat oleju hydraulicznego odgrywa niebagatelną rolę, regulując temperaturę i chroniąc system przed szkodliwym przegrzewaniem.

Rola Układu Hydraulicznego w Maszynach JCB

Układy hydrauliki siłowej opierają swoje działanie na oleju jako cieczy roboczej. Układ hydrauliczny w JCB 3CX działa na zasadzie przepływu oleju pod wysokim ciśnieniem. Olej jest generowany przez pompę hydrauliczną i przepływa przez zawory sterujące, które kierują go do odpowiednich siłowników. Przenoszenie energii hydraulicznej z pompy hydraulicznej do siłowników i silników hydraulicznych umożliwia wykonywanie pracy ramienia lub innego osprzętu koparko-ładowarki.

Olej hydrauliczny JCB smaruje wewnętrzne części układu hydraulicznego, takie jak tłoki silników, pompy i zawory. Podczas pracy układu hydraulicznego generowane jest ciepło. Dla koparko-ładowarek JCB 3CX typowe wartości ciśnienia w głównym układzie hydraulicznym zazwyczaj wahają się w przedziale od 200 do 250 barów (20 000 do 25 000 kPa). Zbyt niskie ciśnienie w układzie hydraulicznym może prowadzić do niewystarczającej mocy działania siłowników, uniemożliwiającej wykonywanie pożądanych ruchów osprzętu koparko-ładowarki. Olej hydrauliczny jest niezwykle ważny dla prawidłowego funkcjonowania koparki.

Znaczenie Temperatury Oleju Hydraulicznego

Ciecz robocza w układzie hydraulicznym powinna posiadać optymalną temperaturę, co wpływa na wydajność układu i jego mniejszą awaryjność. Przegrzany olej hydrauliczny może być niebezpieczny dla całego układu, a w skrajnych przypadkach może negatywnie wpływać na pracę całej maszyny. Na przykład, gdy zbyt gorący olej zagrzeje metalowe elementy znajdujące się w hydromotorze czy pompie hydraulicznej, zwiększy się ich objętość, a co za tym idzie zwiększy się także poziom tarcia między nimi, co jedynie przyspieszy ich zużycie.

W optymalnych warunkach temperatura oleju hydraulicznego nie powinna przekraczać 83°C. Powyżej tej temperatury olej będzie się starzał i ulegał degradacji: jego lepkość spadnie, a dodatki uszlachetniające stracą swoje właściwości. Mniejsza lepkość to w konsekwencji mniejsza zdolność oleju do przenoszenia mocy.

Termostat Oleju Hydraulicznego: Funkcja i Lokalizacja

Termostat oleju hydraulicznego pełni funkcję regulacyjną, kontrolując przepływ oleju przez chłodnicę. W przypadku niektórych maszyn, termostat oleju hydraulicznego załącza wentylator elektryczny, jeśli temperatura przekroczy 40 stopni Celsjusza, gdyż jest to minimalna temperatura prawidłowej pracy układu hydraulicznego. Istnieją również termostaty, które otwierają się w zakresie 95-100 stopni Celsjusza, kierując olej do chłodnicy.

Termostat znajduje się zazwyczaj w samej chłodnicy oleju, często pod korkiem o średnicy około 50 mm, od strony wentylatora. Ważne jest, aby nie usuwać termostatu, ponieważ jego wyjęcie spowoduje efekt wprost przeciwny do oczekiwanego - olej ominie chłodnicę, co może doprowadzić do przegrzania. W zależności od modelu i numeru seryjnego silnika, mogą występować dwa rodzaje tego termostatu.

Czujnik Temperatury Oleju Hydraulicznego

Wysokiej jakości czujnik temperatury oleju hydraulicznego jest kluczowym elementem systemu ochrony hydrauliki siłowej. Jego zadaniem jest precyzyjny pomiar temperatury oleju w układzie i przesyłanie tej informacji do wskaźnika na desce rozdzielczej lub systemu kontrolnego maszyny. Podzespół ten odpowiada za pomiar temperatury medium roboczego w układzie hydraulicznym, przekazując sygnał do wskaźników lub modułu sterującego.

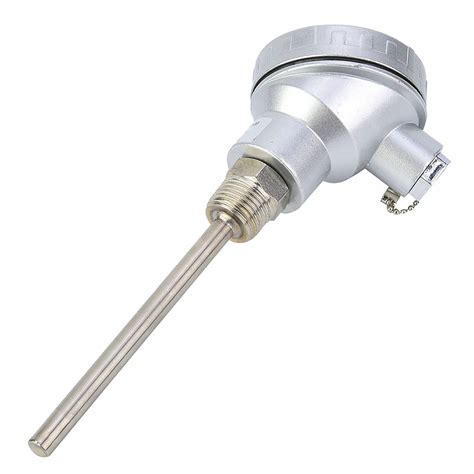

Rodzaje czujników

W maszynach budowlanych stosuje się głównie:

• Termopary: oferują szybszy czas reakcji ze względu na ich trwałość.
• Czujniki rezystancyjne (RTD): zapewniają wyższą dokładność i również charakteryzują się trwałością.
• Termistory: są używane ze względu na mały rozmiar, ale wymagają większej korekcji danych.

Przyczyny Przegrzewania się Oleju Hydraulicznego

Problem zbyt wysokiej temperatury oleju hydraulicznego w ładowarce, np. ponad 90 stopni Celsjusza po dłuższej jeździe, jest złożony i może mieć wiele przyczyn:

• Nieodpowiedni dobór lub mieszanie olejów: Kolejnym źródłem przegrzewania się oleju hydraulicznego stanowi jego nieodpowiedni dobór lub mieszanie kilku typów oleju jednocześnie. W takim przypadku rozwiązaniem problemu będzie wymiana oleju na odpowiedni.
• Zbyt mała ilość oleju: Zbyt mała ilość oleju płynącego w przewodach koparki również może powodować jego przegrzewanie. Warto przy okazji zastanowić się, dlaczego oleju jest za mało: być może doszło do uszkodzenia elementów uszczelniających.
• Zabrudzona lub zatkana chłodnica oleju hydraulicznego: Może ona powodować wzrost temperatury oleju. Wystarczy poświęcić trochę czasu na oczyszczenie żeberek chłodnicy. Przestrzeń między chłodnicami powinna być drożna.
• Nieprawidłowe ciśnienie w układzie: Zmiana ciśnienia w układzie hydraulicznym na inne niż ustalił producent z pewnością spowoduje (między innymi) przegrzanie oleju hydraulicznego. Ciśnienie w układzie zostało dokładnie ustalone przez inżynierów, którzy zaprojektowali daną maszynę.
• Uszkodzone lub zużyte komponenty: Zużyte pompy (jazdy, hydrauliki) lub silnik jazdy mogą powodować mielenie oleju, co prowadzi do jego przegrzewania. Regeneracja tych elementów może rozwiązać problem.

Diagnostyka i Rozwiązywanie Problemów z Temperaturą Oleju

Błędne wskazania temperatury lub świecąca się kontrolka przegrzania (mimo chłodnych przewodów) najczęściej oznaczają awarię czujnika. Jednak przyczyną może być również uszkodzony przewód elektryczny, wtyczka lub sam wskaźnik na desce rozdzielczej.

Diagnostyka czujnika

Sprawdzić czujnik temperatury można za pomocą multimetru, mierząc oporność czujnika w różnych temperaturach (np. w zimnym oleju i w gorącym). Oporność powinna zmieniać się płynnie.

Zalecenia dotyczące wymiany i konserwacji

Przed przystąpieniem do wymiany jakichkolwiek elementów układu hydraulicznego, należy bezwzględnie rozhermetyzować układ poprzez opuszczenie całego osprzętu na ziemię i poruszanie wszystkimi dźwigniami przy wyłączonym silniku. Gorący olej hydrauliczny może spowodować poważne poparzenia. Koszt wymiany czujnika jest znikomy w porównaniu do remontu całego układu hydraulicznego.

Wymiana czujnika to idealny moment na kontrolę stanu oleju i filtra hydraulicznego. Zanieczyszczony olej jest najczęstszą przyczyną awarii układu. Prawidłowa konserwacja oleju hydraulicznego wiąże się z regularną kontrolą poziomu oleju, wymianą oleju po upływie określonego przez producenta czasu, sprawdzaniem i instalowaniem nowych filtrów hydraulicznych oraz monitorowaniem stanu zanieczyszczenia oleju.

Przed wymianą sprawdź czystość styków we wtyczce - olej hydrauliczny lub wilgoć w złączu mogą fałszować wynik pomiaru. Podczas montażu nowego czujnika zwróć uwagę na stan uszczelki (miedzianej lub gumowej), aby uniknąć wycieków pod ciśnieniem. Warto również kontrolować, czy w układzie hydraulicznym nie zaczynają pojawiać się wycieki, uszkodzenia i ślady zużycia komponentów.

Jeśli chłodnica jest nowa, a wentylator hydrauliczny działa prawidłowo, należy przejrzeć układ pod kątem termostatu lub boczników, które regulują przepływ oleju przez chłodnicę. Należy także umyć chłodnicę i sprawdzić stan blaszek oraz drożność przestrzeni między chłodnicami.

Rodzaje Olejów Hydraulicznych JCB

JCB zaleca stosowanie wysokiej jakości olejów hydraulicznych, zgodnych ze specyfikacjami maszyn:

• JCB Hydraulic Fluid 46 - charakteryzuje się doskonałą stabilnością termiczną i odpornością na utlenianie.
• JCB Special HP 32 - olej zalecany do stosowania w niskich temperaturach, gdzie wymagany jest wysoki poziom płynności.
• JCB Universal Hydraulic Oil - uniwersalny olej do różnych maszyn JCB.

W niektórych maszynach stosuje się również inne typy olejów, np. 10W-30, 15W-40. Dla maszyn z hydrostatem, jak JCB 408B ZX, Shell Tellus S2 V 46 jest zalecanym olejem. Kluczowe jest zawsze sprawdzenie specyfikacji producenta dla konkretnego modelu maszyny.

Chłodnice Oleju Hydraulicznego

Chłodnica oleju hydraulicznego to urządzenie wykorzystywane w procesie chłodzenia oleju w układzie hydrauliki siłowej. Jej podstawowym zadaniem jest zapewnienie optymalnej temperatury oleju w układzie, co utrzymuje właściwą konsystencję cieczy oraz jej podstawowe właściwości smarne. W ten sposób redukuje się ryzyko ewentualnych awarii, które mogą być bardzo kosztowne. Ponadto starannie dobrana do układu chłodnica sprawia, że zwiększa się żywotność maszyny oraz w dłuższej perspektywie można utrzymać jej zwiększoną wydajność.

Podział chłodnic

Podstawowy podział chłodnic obejmuje urządzenia chłodzące powietrzem lub wodą:

• Chłodzenie powietrzem

  W przypadku tego typu chłodnicy olej przepływa przez płytowy wymiennik ciepła lub wężownice. Wokół tych elementów wtłaczane jest powietrze, które opływając wymiennik lub wężownice odbiera z cieczy zgromadzony w niej nadmiar ciepła. W tym układzie wykorzystuje się wentylator, który wprowadza powietrze w ruch. W efekcie temperatura oleju wraca do normy, co zapewnia prawidłową pracę układu. Mechanizm działania chłodnic oleju typu powietrznego jest relatywnie prosty.

• Chłodzenie wodą lub płynem chłodniczym

  Alternatywą są chłodnice, w których za odbieranie nadmiaru energii cieplnej odpowiada woda lub inny płyn chłodniczy. W tych urządzeniach płyn przepływa przez wymiennik ciepła i w trakcie tego przepływu odbierane jest ciepło z oleju. Pozwala to na utrzymanie prawidłowej pracy układu i jego docelowej wydajności.
