Sprawny i precyzyjny układ kierowniczy traktorka jest istotnym elementem każdego samojezdnego traktorka ogrodowego, bez niego nie byłoby możliwe prowadzenie takiej maszyny. Układ kierowniczy kosiarki odpowiada za precyzyjne prowadzenie maszyny i utrzymanie właściwego toru jazdy. Jego konstrukcja różni się w zależności od typu urządzenia, lecz w większości modeli bazuje na połączeniu wałka kierowniczego, przekładni, drążków oraz elementów łożyskowania. Każdy z tych komponentów odgrywa określoną rolę, a ich prawidłowe współdziałanie wpływa na płynność skrętu i stabilność podczas pracy. W praktyce system kierowniczy musi przenosić ruch obrotowy z kierownicy na koła w sposób płynny i bez opóźnień.
Dlatego tak istotna jest precyzja wykonania oraz odpowiednie smarowanie elementów ruchomych. W skład układu wchodzą również części zabezpieczające i dystansowe, które ograniczają zużycie materiałów oraz chronią przed wibracjami.
Główne Komponenty Układu Kierowniczego
Układ kierowniczy traktorka, niezależnie od marki (np. MTD, Husqvarna), składa się z kilku podstawowych części:
- Kierownica: Początkowy element, za pomocą którego operator steruje maszyną.
- Wałek kierowniczy (inaczej kolumna kierownicza traktorka): Jest podłużną metalową częścią, prętem. Z jednej strony kolumnę zakłada się na zębatkę, a z drugiej montuje się kierownicę.
- Maglownica (przekładnia kierownicy): Mechanizm odpowiedzialny za przenoszenie ruchu obrotowego z wałka kierowniczego na drążki kierownicze, zamieniając ruch obrotowy na postępowy.
- Zębatka układu kierowniczego: Element poruszany przez kolumnę kierowniczą, który z kolei porusza inne elementy układu kierowniczego.
- Drążek kierowniczy: Pręt mocowany do belki przedniej traktorka.
- Przegub kulowy drążka kierowniczego: Element nakręcany na drążek kierownicy, który pozwala na ruch obrotowy, umożliwiając skręcanie kół.
- Zwrotnice: Elementy przymocowane po bokach do przedniej belki traktorka. Na zwrotnicę montuje się koło, co pozwala na jego ruch skrętny. Do zwrotnicy dokręca się również drążek lub drążki kierownicze. Zwrotnica, inaczej talerz zwrotny, to element poruszany przez zębatkę w celu poruszenia innych elementów, co pozwala na poruszenie całego układu kierowniczego.
- Wspornik układu kierowniczego: Niektóre modele traktorków Husqvarna posiadają jeszcze wspornik układu kierowniczego, który trzyma wałek i jest elementem maglownicy.
Specyficzne Rozwiązania Układów Kierowniczych

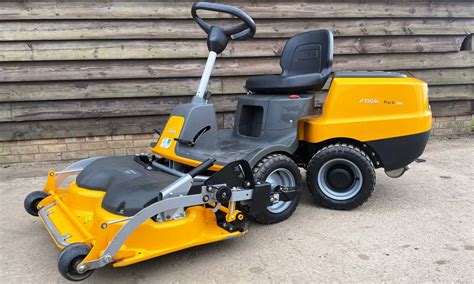

Występują modele kosiarek, w szczególności traktorki Stiga Park, które nie mają skrętnej osi przedniej. Ich sterowanie, a w zasadzie skręcanie, polega na "łamaniu traktorka w pół". Poza wymienionymi wyżej elementami układu kierowniczego, posiadają jeszcze linkę układu kierowniczego. Linka ta od kolumny kierowniczej traktorka biegnie aż do koła skrętnego w połowie kosiarki samojezdnej i jest przymocowana końcówkami z prawej i lewej strony tego koła.
Linka sterownicza jest elementem odpowiadającym za precyzyjne przekazywanie ruchu z kierownicy na układ skrętny kosiarki lub traktorka ogrodowego. Wykonana z plecionej stali o wysokiej odporności na rozciąganie, zapewnia płynne działanie i trwałość podczas pracy w trudnych warunkach terenowych. Zewnętrzna osłona linki chroni ją przed wilgocią, zabrudzeniem oraz korozją, co pozwala utrzymać stabilne napięcie przez długi czas użytkowania. Podczas montażu należy zwrócić uwagę na odpowiednie prowadzenie linki w prowadnicach i uchwytach, aby uniknąć przetarć i zagięć. Kluczowe jest zachowanie właściwego naciągu, który pozwala uzyskać płynną reakcję układu kierowniczego na ruch kierownicy. Uszkodzona lub rozciągnięta linka może powodować utratę precyzji skrętu, dlatego zaleca się jej okresową kontrolę.
Jak zbudowałem układ kierowniczy w swoim Traktorku
Elementy Zabezpieczające i Wspomagające Układ Kierowniczy
Tulejki Wałka Kierowniczego
Tulejka wałka kierowniczego to plastikowy element, inaczej zwany łożyskiem ślizgowym. Odpowiada za stabilne prowadzenie osi kierownicy w obudowie kosiarki lub traktorka ogrodowego. Jej zadaniem jest eliminacja luzów roboczych, które mogłyby prowadzić do opóźnionej reakcji na skręt lub nierównego prowadzenia maszyny. Wykonana z tworzywa technicznego, brązu lub kompozytu ślizgowego, tulejka musi charakteryzować się wysoką odpornością na zużycie oraz zdolnością do pracy w warunkach tarcia bez dodatkowego smarowania. Pełni również funkcję amortyzującą, tłumiącą drgania przenoszone z podwozia na kierownicę. Zużycie tulejki można rozpoznać po zwiększonym luzie lub metalicznym stukaniu podczas skręcania. Wymiana tego komponentu jest stosunkowo prosta i nie wymaga demontażu całego układu kierowniczego. Ważne jest jednak dobranie odpowiedniej średnicy wewnętrznej i zewnętrznej, tak aby zapewnić właściwe osadzenie wałka.
Kapturki Łożysk Kół
Kapturek łożyska koła to niewielki, ale istotny element zabezpieczający wnętrze łożyska przed kurzem, wilgocią i innymi zanieczyszczeniami. Jego obecność zapobiega przedostawaniu się brudu do środka, co wydłuża żywotność łożysk i zmniejsza ryzyko ich zatarcia. Wykonany z metalu lub tworzywa technicznego, kapturek dopasowuje się do średnicy piasty, tworząc szczelne połączenie z zewnętrzną obudową. W wielu modelach kosiarek stosuje się wersje stalowe ocynkowane, które zapewniają wysoką wysoką odporność na korozję, lub plastikowe, tłumiące drgania i hałas. Właściwie osadzony kapturek utrzymuje środek smarny wewnątrz łożyska, co gwarantuje płynną pracę kół i stabilność jazdy. Zużyty lub zdeformowany element może prowadzić do utraty smaru, a w konsekwencji do zwiększonego tarcia i przyspieszonego zużycia piasty. Wymiana kapturka nie wymaga specjalistycznych narzędzi.
Łożyska Kół
Łożysko koła kosiarki odpowiada za płynny obrót osi jezdnej oraz stabilne prowadzenie maszyny w czasie pracy. Jego główną funkcją jest zmniejszenie oporów toczenia, co ułatwia manewrowanie i ogranicza zużycie energii silnika. W zależności od konstrukcji kosiarki stosuje się łożyska kulkowe, igiełkowe lub ślizgowe, które różnią się trwałością i sposobem smarowania. Element ten pracuje w warunkach narażenia na kurz, wilgoć i wstrząsy, dlatego kluczowe znaczenie ma jego odpowiednie zabezpieczenie. Regularna kontrola stanu łożysk pozwala uniknąć przegrzewania i zatarcia, które mogą prowadzić do uszkodzenia piasty lub osi. Objawem zużycia jest zwiększony opór podczas jazdy lub charakterystyczne stukanie w czasie skrętu. Wymiana łożyska nie wymaga specjalistycznych narzędzi, lecz warto stosować elementy o parametrach zgodnych z oryginałem. Łożyska kół do kosiarek to niewielkie, ale bardzo ważne elementy w kosiarce. To właśnie one odpowiadają za płynną jazdę i prawidłowe działanie mechanizmu koszenia. Ich awaria może prowadzić do poważnych problemów, takich jak zablokowanie kół, stukania i drgania, a nawet uszkodzenie innych elementów kosiarki. Dlatego tak ważne jest, aby stosować odpowiednie modele i regularnie je kontrolować.
Opony i Dętki
Opony i dętki do kosiarek to elementy, które odpowiadają za stabilną jazdę, komfort użytkowania i efektywność koszenia. Dobór odpowiednich rozmiarów i typów opon ma istotne znaczenie dla prawidłowego funkcjonowania maszyny i wpływa na łatwość sterowania traktorkiem.
Konserwacja i Wymiana Elementów Układu Kierowniczego
Mocno zużyte elementy układu kierowniczego kosiarki traktorka uniemożliwiają sterowanie maszyną. Może występować luz na kolumnie kierowniczej. W takim wypadku należy naprawić układ kierowniczy w kosiarce, a w tym celu trzeba wymienić zużyte części na nowe. Wśród części do układu kierowniczego traktorka, które należy regularnie wymieniać, znajdują się: dźwignie drążka, końcówki drążka, kolumny kierownicze, tuleje kolumny kierowniczej, zębniki układu kierowniczego, maglownice/przekładnie oraz zwrotnice. Regularna kontrola i wymiana zużytych części jest kluczowa dla bezpiecznego i precyzyjnego prowadzenia traktorka ogrodowego.
