Podłączenie Prostownika do Traktorka Husqvarna i Rozwiązywanie Problemów z Rozruchem

Uruchomienie traktorka kosiarki, zwłaszcza w sytuacjach awaryjnych, wymaga zrozumienia podstawowych zasad działania układu rozruchowego. W niniejszym artykule przedstawiono metody awaryjnego uruchamiania, potencjalne przyczyny problemów z rozruchem w traktorkach Husqvarna oraz szczegółowe instrukcje dotyczące prawidłowego podłączenia prostownika.

Awaryjne Uruchamianie Traktorka Kosiarki "Na Krótko"

Aby awaryjnie uruchomić większość traktorków z rozrusznikiem elektrycznym, można na kilka sekund zewrzeć dodatni zacisk zasilający (+12 V) na elektromagnesie rozrusznika z jego zaciskiem sterującym (S). Jest to możliwe przy użyciu zaizolowanego przewodu lub śrubokręta.

Kluczowe Czynniki do Uruchomienia Rozrusznika

Rozrusznik zakręci silnikiem pod warunkiem spełnienia kilku kluczowych czynników:

• Sprawny akumulator: Napięcie powinno wynosić co najmniej 12,5 V w stanie spoczynku.
• Odblokowany zapłon/układ STOP: W przypadku uszkodzenia stacyjki, przewód STOP musi być odpięty od masy.
• Spełnione blokady bezpieczeństwa: Należy upewnić się, że dźwignia zmiany biegów jest w pozycji neutralnej (N/P), hamulec postojowy jest zaciągnięty, a wałki kosiarki są wyłączone (PTO).

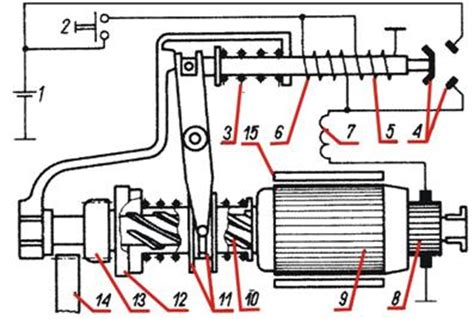

Schemat Układu Rozruchowego i Zaciski Elektromagnesu

Standardowy schemat układu rozruchowego to: Akumulator 12 V → stacyjka (IGN/START) → zabezpieczenia (wyłącznik fotela, czujnik PTO, przełącznik neutralny) → cewka elektromagnesu rozrusznika (S) → masa.

Na elektromagnesie rozrusznika znajdują się dwa grube zaciski:

• B-ATT (Battery): Grube kable podłączone bezpośrednio do dodatniego bieguna akumulatora (+12 V).
• M-MOTOR: Przewodzi prąd rozruchowy (100-200 A).

Istnieje również cieńszy zacisk:

• S (Start/Signal): Przewód sterujący.
• I (Ignition boost): Opcjonalny, drugi cienki zacisk w nowszych modelach z ECU, zapewniający dodatkowy impuls zapłonowy.

Procedura Awaryjnego Uruchomienia

1. Przygotuj drogę gaszenia silnika, zanim zaczniesz.
2. Upewnij się, że traktorek stoi na płaskim terenie, hamulec postojowy jest zaciągnięty, skrzynia biegów w pozycji N/P, a noże wyłączone.
3. Sprawdź naładowanie akumulatora (minimum 12,5 V).
4. Ustaw kluczyk w pozycji ON lub odłącz przewód STOP od masy, jeśli stacyjka jest uszkodzona.
5. Za pomocą izolowanego przewodu lub śrubokręta połącz zaciski B i S na 1-3 sekundy. Powinieneś usłyszeć "klik" i natychmiastowy obrót rozrusznika.
6. Po uruchomieniu silnika natychmiast odsuń narzędzie od zacisków, aby uniknąć uszkodzenia elektromagnesu.

Możliwe Problemy i Ich Przyczyny

• Brak reakcji: Rozładowany akumulator, przerwany przewód masowy, spalona cewka elektromagnesu.
• "Klik" bez obrotu silnika: Słaby akumulator lub styki, zablokowany silnik.
• Silnik kręci, ale nie odpala: Brak paliwa, brak iskry (przewód STOP zwarty do masy), problem z immobilizerem w nowszych modelach.

Dodatkowe Uwagi Dotyczące Awaryjnego Uruchamiania

• Zwarcie B-S omija jedynie obwód sterujący (20-30 A). Nie dostarcza pełnego prądu rozrusznika, dlatego iskrzenie jest umiarkowane.
• Mostkowanie dwóch grubych zacisków B-M jest obejściem drugiego poziomu i prowadzi do znacznie większego iskrzenia. Stosuj je tylko do testów i używaj grubego przewodu (≥16 mm²).

Specyfika Nowszych Modeli i Systemów Elektronicznych

Wiele nowoczesnych traktorków, w tym niektóre modele Husqvarna, John Deere serii X300/X500 (po 2019 r.) oraz Stiga Estate (modele smart), wyposażonych jest w moduły RIO lub ECU, które odcinają zasilanie cewek. W takich przypadkach samo zwarcie rozrusznika może być niewystarczające.

Awaryjne obejście może wymagać podania +12 V na zacisk IGN lub wgrania serwisowego programu "bypass harness". Jest to czynność serwisowa, która potencjalnie może skutkować utratą gwarancji.

Rosnąca liczba traktorków wyposażana jest w elektroniczne moduły bezpieczeństwa, takie jak kontroler fotela (seat controller) czy kontroler PTO (PTO controller). Producenci wprowadzają również złącza serwisowe (Service Start Connector), które stanowią bezpieczniejszą formę obejścia, minimalizując ryzyko iskrzenia.

Kluczowe Aspekty Dotyczące Bezpieczeństwa i Gwarancji

• Masa: Przewód masowy musi być równie "gruby" jak przewód plusowy. Częstym błędem jest skorodowany most masowy między ramą a silnikiem.
• Konsekwencje prawne: Nieautoryzowane uruchomienie maszyny może być traktowane jako próba kradzieży. Producenci w instrukcjach zakazują takich działań poza obsługą serwisową.
• Utrata gwarancji: Ślady przepaleń na elektromagnesie lub złączu mogą zostać uznane za "niewłaściwe użytkowanie" i skutkować unieważnieniem gwarancji.
• Ryzyko urazów: Ominięcie czujnika fotela może prowadzić do poważnych urazów, jeśli operator zsunie się z siedzenia podczas pracy maszyny.

Rozwiązywanie Problemów z Uruchamianiem Silnika

Istnieje wiele potencjalnych przyczyn problemów z uruchomieniem traktorka Husqvarna. Poniżej przedstawiono najczęstsze z nich oraz sposoby ich diagnozy.

Problemy z Akumulatorem i Ładowaniem

Jeśli traktorek nie jest używany przez dłuższy czas, akumulator może stracić moc. W takim przypadku konieczne jest jego naładowanie. Można to zrobić na kilka sposobów:

• Ładowanie na elektromagnesie rozrusznika: Podłącz dodatni (+) przewód ładowania do zacisku dodatniego (+) elektromagnesu rozrusznika (A) i ujemny (-) przewód do ujemnego punktu połączenia (B). Uwaga: Nie używaj ładowarki rozruchowej, ponieważ może ona uszkodzić układ elektryczny. Zawsze odłączaj ładowarkę przed uruchomieniem silnika.
• Ładowanie na akumulatorze: Użyj standardowej ładowarki do akumulatorów. Miejsce umiejscowienia akumulatora może się różnić w zależności od modelu traktora.

Jeśli po każdym koszeniu akumulator się rozładowuje lub jest nowy, a problem nadal występuje, należy zdiagnozować układ ładowania (alternator, regulator napięcia).

Problemy z Paliwem i Filtrami

• Świeże paliwo: Napełnij zbiornik paliwa świeżym, czystym paliwem o liczbie oktanowej co najmniej 87. Nie przepełniaj zbiornika. Aby zapewnić świeżość paliwa, kupuj benzynę w ilości, która zostanie zużyta w ciągu 30 dni. Wycieraj wszelkie ślady rozlanego paliwa i nie przechowuj go w pobliżu otwartego ognia.
• Filtr powietrza: Zatkany filtr powietrza ogranicza dopływ powietrza do silnika, co może powodować problemy z jego pracą i uruchamianiem. Regularnie czyść lub wymieniaj filtr powietrza.
• Filtr paliwa: Filtr paliwa należy wymieniać raz na sezon. Zapchany filtr paliwa należy wymienić.

Problemy ze Świecą Zapłonową

Brudna lub uszkodzona świeca zapłonowa utrudnia uruchomienie silnika. Wymień świecę, jeśli jest ona w złym stanie.

Problemy z Silnikiem i Jego Komponentami

• Gaźnik: Problemy z gaźnikiem, takie jak nieszczelności, niewłaściwe ustawienie iglicy lub pływaka, mogą powodować falujące obroty, przerywanie pracy silnika lub trudności z uruchomieniem. W przypadku problemów z gaźnikiem, może być konieczna jego regulacja lub wymiana uszczelki.
• Silniki nie wchodzące na wysokie obroty: Jeśli silnik nie wchodzi na wysokie obroty po dodaniu gazu, a gaśnie po wyłączeniu ssania, może to oznaczać brak paliwa.
• Problemy z odpalaniem na gorącym silniku: W przypadku trudności z uruchomieniem rozgrzanego silnika, problem może leżeć w luzach zaworowych. Zimny silnik pali idealnie, ale po rozgrzaniu pojawiają się problemy.
• Przerwania i gaśnięcie na pochyłościach: Traktorek może przerywać i gasnąć na pochyłościach, jeśli problem tkwi w dopływie paliwa lub w układzie zapłonowym.
• Iskry przy wajsze kosiska: Iskry w miejscu styku wajchy z ząbkami mogą świadczyć o problemach z masą układu.
• Silnik wyłącza się po puszczeniu hamulca: Jeśli po puszczeniu pedału hamulca silnik się wyłącza, niezależnie od biegu i pozycji kosiwa, może to być związane z układem bezpieczeństwa lub jego awarią.
• Szybki stukot pod fotelem: Szybki stukot pod fotelem kierowcy po przekręceniu kluczyka może wskazywać na problem z solenoidem lub innym elementem układu rozruchowego.
• Awaryjne obejście dla specyficznych modeli: W modelach z modułem RIO lub ECU, zwarcie rozrusznika może być niewystarczające. Wymagane może być podanie +12 V na zacisk IGN lub zastosowanie obejścia serwisowego.

Inne Potencjalne Problemy

• Uszkodzony rozrusznik: Jeśli rozrusznik nie działa, konieczna jest jego wymiana.
• Hamulec: Słabo działający hamulec może być spowodowany problemami z jego mechanizmem lub dorabianą dźwigienką. Możliwe jest adaptowanie hamulca od innego pojazdu.
• Układ elektryczny: Problemy z ładowaniem, klaksonem czy rozrusznikiem mogą wynikać z uszkodzeń w układzie elektrycznym, np. przepięcia lub wadliwego regulatora napięcia.
• Problemy z pracą silnika: Silnik może mieć trudności z osiągnięciem wysokich obrotów lub gasnąć pod obciążeniem z powodu problemów z układem paliwowym, zapłonowym lub mechanicznym.

Uruchamianie Silnika Typu Diesel

Metoda awaryjnego uruchamiania opisana powyżej nie działa w silnikach Diesla z elektro-rozpylaczem lub samoczynnymi świecami żarowymi, ponieważ wymagają one dodatkowego zasilania sterownika i pompki.

Długotrwałe Kręcenie Rozrusznikiem

Długotrwałe kręcenie rozrusznikiem (powyżej 10 sekund) może prowadzić do jego przegrzania, ponieważ lakier emalii cewek traci swoje właściwości w temperaturze powyżej 120 °C.

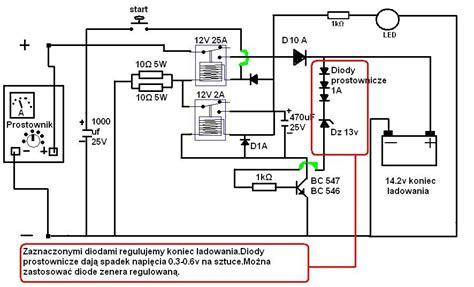

Podłączenie Prostownika do Akumulatora w Traktorku

Podłączenie prostownika do traktorka jest niezbędnym krokiem w utrzymaniu jego baterii w dobrym stanie. Prostownik jest urządzeniem, które służy do ładowania akumulatora poprzez przekształcenie prądu zmiennego na stały. Pamiętaj, że podłączanie prostownika do akumulatora wymaga ostrożności i przestrzegania instrukcji obsługi.

Procedura Bezpiecznego Ładowania Akumulatora

Aby bezpiecznie naładować baterię w ciągniku rolniczym, należy postępować zgodnie z kilkoma krokami:

1. Upewnij się, że prostownik jest wyłączony i odłączony od źródła zasilania.
2. Zlokalizuj akumulator w ciągniku.
3. Sprawdź, czy akumulator jest czysty i suchy.
4. Podłącz przewody do baterii, zaczynając od dodatniego bieguna (oznaczonego znakiem plus) i następnie ujemnego (oznaczonego znakiem minus).
5. Pamiętaj, aby nie dotykać przewodów do metalowych części ciągnika.
6. Po podłączeniu przewodów, włącz prostownik i ustaw odpowiedni prąd ładowania zgodnie z instrukcją obsługi.
7. Gdy bateria jest już naładowana, wyłącz prostownik i odłącz przewody w odwrotnej kolejności.

Wybór Odpowiedniego Prostownika

Wybierając prostownik do traktorka, należy zwrócić uwagę na kilka istotnych kwestii:

• Ważne jest, aby wybrać prostownik o odpowiedniej mocy, dostosowanej do potrzeb pojazdu.
• Należy również upewnić się, że posiada on odpowiednie zabezpieczenia przed przepięciami oraz funkcję automatycznego wyłączania w przypadku pełnego naładowania akumulatora.
• Ważnym aspektem jest także wybór sprawdzonego producenta i solidnej jakości wykonania.

Szczegółowa Analiza Problemu Rozładowującego się Akumulatora

Najczęściej w traktorach Husqvarna z silnikiem Briggs & Stratton 15 HP winny jest regulator-prostownik lub pojedyncza dioda na czerwonym przewodzie wychodzącym spod koła zamachowego. Po jej przebiciu akumulator ładuje się podczas pracy (masz 14 V), ale po zgaszeniu silnika prąd cofa się przez uzwojenia statora i rozładowuje baterię w ciągu kilku godzin. Weryfikacja jest prosta: zmierz prąd spoczynkowy - jeżeli po wypięciu wtyczki regulatora lub rozpięciu czerwonego przewodu spada do pojedynczych miliamperów, element jest uszkodzony i należy go wymienić.

Jak Zbudowany Jest Układ Ładowania w Twoim Modelu

1. Pod kołem zamachowym siedzi stator (cewki).
2. Z silnika wychodzą zwykle dwa przewody:
   • czerwony - DC z jednodiodowym prostownikiem (≈ 3 A) do ładowania akumulatora;
   • czarny lub żółty - surowe AC (≈ 28 V AC) dla oświetlenia lub sprzęgła noży, które w nowszych wersjach przechodzi przez regulator 15 A.
3. Masa wraca przez blok silnika.

Jeżeli przebije się:

• dioda w przewodzie czerwonym -> cofanie prądu;
• mostek w regulatorze 15 A -> identyczny efekt, ale pobór jest większy.

Szybka Diagnostyka Krok po Kroku

1. Na zgaszonym silniku odłącz klemę „-” i wstaw multimetr w tryb A DC szeregowo.
   • Pobór prawidłowy: 0 - 5 mA.
   • Jeśli widzisz > 50 mA - masz upływ.
2. Wypnij wtyczkę 2- lub 3-pinową dochodzącą do regulatora (zwykle przy osłonie silnika).
   • Pobór spada do pojedynczych mA? - uszkodzony regulator lub dioda.
   • Bez zmian? - odpinaj kolejne obwody (sprzęgło elektromagnetyczne, stacyjka, oświetlenie).
3. Jeżeli winny regulator:
   • Zamów zamiennik zgodny z numerem części Briggs 793360 / 845907 (lub odpowiednik HUSQVARNA).
   • Jeśli masz wersję z pojedynczą diodą w koszulce termokurczliwej na czerwonym przewodzie - diodę 6 A/50 V wymienisz lutownicą w 10 min.

Sprawdzenie Ładowania pod Obciążeniem

1. Uruchom silnik, włącz noże i ewentualne światła.
2. Zmierz napięcie na klemach:
   • Wolne obroty ≥ 13,5 V;
   • Obroty robocze 13,8 - 14,5 V.

   Spadek poniżej 13,3 V oznacza, że prądnica 3 A jest za słaba lub połączenia mają duży spadek.

3. Miernik cęgowy DC (jeśli masz) - prąd ładowania świeżo po rozruchu powinien dochodzić do 5-7 A, po kilku minutach spaść poniżej 2 A.

Typowe Pułapki Serwisowe

• Luz na masie silnika - ładuje tylko przy wyższych obrotach. Oczyść i przykręć przewód masowy blok → rama.
• Stacyjka ST-B+ - zwęglone styki po latach potrafią zostawić akumulator „podpięty” do części instalacji.
• Sprzęgło elektromagnetyczne noży PTO - cewka powinna być odcinana po wyjęciu kluczyka; zacięty przekaźnik = stały pobór 0,3-0,5 A.

Test Akumulatora dla Pewności

Nawet nowy akumulator może być felerny: po pełnym ładowaniu powinien trzymać ≥ 12,6 V po 12 h postoju bez obciążenia. Spadek do 12,2 V oznacza uszkodzoną celę.

Co Zrobić „Na Już”, Żeby Kosić

• Wstaw główny odłącznik masy za 30 zł - do chwili naprawy pozwoli wyeliminować nocne rozładowanie.
• Ładuj prostownikiem automatycznym 1-2 A, ale nie przekraczaj 14,8 V - małe ogrodowe akumulatory źle znoszą przeładowanie.

Standardy i Bezpieczeństwo

• Połączenia lutowane na kablach silnikowych zatop w koszulce termokurczliwej z klejem (IP54).
• Akumulator AGM/GEL? - utrzymuj napięcie ładowania maks. 14,4 V.
• Nie pracuj przy obracającym się rozruszniku; zawsze odłącz świecę zapłonową podczas serwisu.

Konserwacja i Przygotowanie do Zimowego Przechowywania

Aby zapewnić bezproblemowe uruchomienie traktorka na wiosnę, zaleca się odpowiednie przygotowanie do zimowego przechowywania. W przypadku silnika można rozważyć wlanie oleju na tłoki i ręczne obrócenie wału silnika.
