Problemy, Przyczyny i Naprawa Skrzyni Hydrostatycznej w Traktorku Ogrodowym

Wprowadzenie do Skrzyni Hydrostatycznej

Traktorki do koszenia trawników to urządzenia bardzo funkcjonalne, które dzięki skrzyni hydrostatycznej pozwalają szybko i bez kłopotów wykosić nawet bardzo duży trawnik. Za komfort pracy takiego urządzenia odpowiada właśnie ten system napędowy. Skrzynia hydrostatyczna to konstrukcja, która funkcjonuje w motoryzacji już ponad pół wieku, ciesząc się dość dobrymi opiniami w Internecie. Została wymyślona w latach 60. ubiegłego wieku w Stanach Zjednoczonych przez inżynierów firmy Caterpillar.

Początkowo ceniona była za prostotę i niezawodność, jednak do powszechnego użytku trafiła dopiero dwie dekady później. Obecnie w taki napęd wyposażone są głównie maszyny transportu bliskiego, jak wózki widłowe, czy traktorki kosiarki. W odróżnieniu od klasycznej skrzyni, hydrostatyczna nie zawiera żadnych ruchomych elementów, które zmieniają przełożenie i prędkość poruszania maszyny. To przepływający olej hydrauliczny, którego ruch wymusza pompa, jest medium przenoszącym energię.

Dzięki takiej konstrukcji skrzynia biegów hydrostatyczna charakteryzuje się niskim zużyciem i długą żywotnością. Dodatkowo nie wymaga od operatora zmiany biegów, a zwiększenie mocy silnika odbywa się tylko przez mocniejsze dociśnięcie pedału gazu. Opinie użytkowników wskazują na komfort prowadzenia takiego pojazdu. Traktorek koszący nie sprawia problemów w czasie sterowania, nie zawiera przekładni zmiany biegów, a jedynie dźwignię lub pedały do nadawania pędu. To sprawia, że pojazdy ze skrzynią hydrostatyczną mogą obsługiwać nawet osoby bez doświadczenia w prowadzeniu innych maszyn, dając sporo przyjemności i relaksu w czasie koszenia.

Niestety, w odróżnieniu od przekładni manualnych, układ hydrostatyczny działa w nieco mniejszym zakresie i nie jest w stanie rozwinąć tak dużej mocy, jak manualne przekładnie. Jak każdy mechanizm i silnik, przekładnia hydrostatyczna również ma swoje słabsze strony. Jednak większość z nich wynika ze zużycia lub nieprawidłowej eksploatacji.

Typowe Problemy i Objawy Awarii Skrzyni Hydrostatycznej

Problemy z hydrostatyczną skrzynią biegów często objawiają się stopniowo, a ich nasilenie może wskazywać na konkretne usterki. Oto najczęściej zgłaszane symptomy:

• Ogólna utrata mocy lub spadki wydajności: Często pojazd podczas pracy zaczyna zwalniać, a szczególnie odczuwalne spadki mocy pojawiają się przy podjazdach na wzniesienia. Brak mocy maszyny i słabsze osiągi mogą oznaczać problemy z systemem napędowym. Problem może wystąpić po kilku godzinach koszenia, np. po 6 godzinach pracy, lub po transporcie traktorka, mimo że silnik pracuje normalnie.
• Problemy z jazdą do tyłu: Traktorek może jechać do przodu bez problemu, ale już niewielka przeszkoda powoduje zatrzymywanie podczas wycofywania. Zdarza się, że wsteczny nie działa praktycznie z braku siły, co jest szczególnie odczuwalne przy lekkich nierównościach.
• Problemy po rozgrzaniu: Po około godzinie jazdy lub po 15-30 minutach koszenia, traktorek może tracić moc i mieć trudności z wjazdem na wzniesienia. Podejrzewa się, że po 15 minutach traci siły i nie ma co poruszać. Może pojawić się również wyciek oleju z wałka, na którym znajduje się tarcza hamulcowa.
• Całkowity brak napędu: W skrajnych przypadkach traktorek może przestać jechać zarówno do przodu, jak i do tyłu, dając się swobodnie pchać.
• Piszczenie lub obniżona sprawność napędu: Cały napęd może mieć niższą sprawność, "piszczeć" lub "latać luźno" z powodu braku podparcia lub napięcia rolką.
• Awaria koła napinacza: Może wylecieć spalone plastikowe koło, wyglądające na rolkę. Koszenie do przodu może być w porządku, do tyłu również, ale przy maksymalnym wciśnięciu do przodu napęd może odmawiać posłuszeństwa.

Główne Przyczyny Problemów z Hydrostatem

Większość awarii skrzyni hydrostatycznej wynika ze zużycia lub nieprawidłowej eksploatacji. Poniżej przedstawiamy najczęstsze przyczyny problemów:

• Brak odpowiedniego ciśnienia oleju lub nieszczelności: Brak mocy to jedna z najczęstszych awarii tego typu napędu. Powodem może być brak odpowiedniego ciśnienia oleju w skrzyni biegów hydrostatycznej. Najczęściej prowadzi do niego nieszczelność układu lub zużyte uszczelniacze (simeringi). Wyciek oleju może być spowodowany uszkodzeniem jednego z uszczelniaczy.
• Niski poziom oleju lub zapowietrzenie: Niedobór oleju lub zapowietrzony układ może powodować, że traktorek będzie jechał do przodu, ale problemy pojawią się przy jeździe do tyłu. Ubytek oleju może być trudny do zauważenia, jeśli nie ma widocznych wycieków.
• Niewłaściwy olej: Część osób nie zdaje sobie sprawy, że do silnika i skrzyni hydrostatycznej należy wlewać inny olej. Silnikowy jest bardziej gęsty i lepki od tego, który ma przenosić napęd. W związku z tym niektóre elementy ruchome w skrzyni lepią się i działają wyraźnie gorzej.
• Uszkodzony układ chłodzenia (wentylator): Brak chłodzenia skrzyni jest częstą przyczyną problemów. Uszkodzone łopatki wentylatora (tego nad kołem pasowym wałka skrzyni) mogą powodować, że olej w skrzyni traci swoją gęstość, a co za tym idzie, sprawność. Traktorek może tracić moc po około 30 minutach jazdy.
• Uszkodzona "harmonijka" (membrana rozszerzalności): "Harmonijka" w skrzyni jest odpowiedzialna za zapewnienie miejsca na rozgrzany olej, który zwiększa swoją objętość. Często pęka, przez co olej wypływa dziurką widoczną po lewej (siedząc) bocznej stronie po zdjęciu klapki bocznej. Pęknięta harmonijka prowadzi do wycieków oleju i zapowietrzenia układu.
• Zużyty lub zapchany filtr oleju: W niektórych przekładniach hydrostatycznych, jak w ciągniczku Yanmar, problemem może być niezmieniony filtr oleju. Jednak warto zauważyć, że w niektórych skrzyniach, np. Tuff Torq K46, nie ma filtra oleju, a jedynie płytka magnetyczna do wyłapywania drobin metalu.
• Pęknięty lub zużyty pasek napędowy: Pasek klinowy pęka lub jest przypalony, co skutkuje brakiem napędu lub jego obniżoną sprawnością. Wymiana paska może pomóc.
• Uszkodzone koło lub rolka napinacza: Spalona plastikowa rolka napinająca pasek/paski napędowe powoduje, że "latają luźno" bez podparcia, co obniża sprawność całego napędu.
• Wypadnięty klin (w kole): W przypadku traktorka TORO 70186, po wymianie łożyska napinacza paska napędzającego hydrostat, problemem okazał się banalny, czyli wypadnięty klin podczas montażu koła.
• Niewłaściwa regulacja: Czasami wystarczy drobna regulacja, ponieważ jakiś zawór w skrzyni źle się otwierał.

Diagnostyka i Wstępne Sprawdzenia

Zanim przystąpisz do skomplikowanych napraw, warto przeprowadzić serię wstępnych sprawdzeń:

1. Sprawdzenie dźwigni zmiany biegów: Upewnij się, że dźwignia działa prawidłowo i nie jest zablokowana.
2. Kontrola poziomu oleju: To kluczowy krok. Wiele skrzyń hydrostatycznych, np. Tecumsech Products Peerless DIV Salem in 47167, ma problem z brakiem zbiornika wyrównawczego, co utrudnia sprawdzenie stanu oleju. Czasem nad przekładnią znajduje się zbiorniczek, który może być pusty, a do niego wchodzi gumowy przewód wychodzący z napędu. Dół skrzyni może być delikatnie zapocony, co sugeruje wyciek.
3. Wizualna inspekcja wycieków: Dokładnie obejrzyj skrzynię, aby sprawdzić, czy nie ma widocznych wycieków oleju. Szczególnie zwróć uwagę na okolice "harmonijki" (płytka o wymiarach 6x6 cm, zakręcona na 4 śruby, często z gumową uszczelką i napisem o utracie gwarancji) - jeśli w niej jest olej lub wypływa z otworu, to znak, że jest przerwana.
4. Test chłodzenia: Jeśli podejrzewasz problem z chłodzeniem (np. traktorek traci moc po rozgrzaniu), możesz skierować silny nadmuch powietrza (np. z dmuchawy do liści) na skrzynię biegów hydrostatyczną. Zdejmij klapkę nad skrzynią i tam celuj powietrze. Jeśli traktorek zacznie działać jak nowy, problemem jest chłodzenie.
5. Sprawdzenie wentylatora chłodzącego: Upewnij się, że wentylator nad kołem pasowym wałka skrzyni działa poprawnie. Czasami wentylator może obracać się, ale jego wydajność jest niewystarczająca.
6. Sprawdzenie paska napędowego: Upewnij się, że pasek klinowy łączący silnik ze skrzynią jest cały, prawidłowo napięty i nie jest przypalony.
7. Kontrola kół napinacza: Sprawdź stan plastikowych rolek napinaczy pasków.
8. Sprawdzenie klina w kole: W przypadku braku napędu, gdy traktorek można swobodnie pchać, warto upewnić się, czy klin w kole nie wypadł.

Procedury Naprawcze i Konserwacyjne

Naprawa skrzyni hydrostatycznej traktora ogrodowego zwykle jest bardzo kosztowna, często zbliżona do ceny całego traktorka (np. 3000 zł). Dlatego warto zaznajomić się z tematem, aby spróbować zrobić coś samemu i nie przepłacać.

Wymiana Oleju i Filtra

Wymiana oleju to podstawowy zabieg konserwacyjny. Jeśli skrzynia była serwisowana i dolano tylko trochę oleju bez wymiany filtra, problemy mogą powrócić.

• Rodzaj oleju: Zalecany jest zwykły olej syntetyczny 5W50, dostępny w sklepach motoryzacyjnych. Ważne jest, aby nie używać oleju silnikowego, który jest zbyt gęsty i lepki, co może pogorszyć działanie elementów ruchomych w skrzyni. Jeśli potrzebujesz wysokiej jakości olejów, znajdziesz je w specjalistycznych sklepach z częściami do maszyn ogrodniczych.
• Ilość oleju: Ilość oleju może się różnić w zależności od modelu; np. do skrzyni Tuff Torq K46 wchodzi około 2 litry.
• Lokalizacja wlewu/spustu:

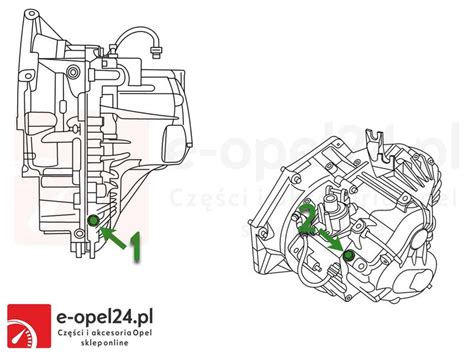

  • Miejsce do spuszczenia oleju jest zazwyczaj pod skrzynią, w postaci gumowego korka, często mniej więcej po środku. Czasem trudno wsadzić rękę pod spód, więc konieczne może być zdjęcie kosiska.
  • Wlew oleju może znajdować się pod płytką o wymiarach 6x6 cm, zakręconą na 4 śruby, pod którą jest gumowa uszczelka.
• Procedura wymiany:
  1. Najlepiej spuszczać olej, gdy jest ciepły. Przed rozebraniem hydrostatu wylej olej poprzez wlew zbiorniczka lub korek spustowy.
  2. Po zalaniu nowym olejem dobrze jest pozostawić wszystko na jakiś czas, sprawdzając, czy nie powstały jakieś wycieki.
  3. Olej w przekładni musi się „ułożyć”. Dlatego po kilku jazdach, przynajmniej na początku, należy monitorować jego stan i uzupełniać ewentualne braki.
• Odpowietrzanie skrzyni: Podczas wymiany lub uzupełniania oleju bardzo łatwo zapowietrzyć skrzynię biegów, co może prowadzić do problemów. Chociaż nie jest to łatwe, odpowiednie odpowietrzenie jest kluczowe dla prawidłowego działania.
• Filtr oleju: Jeśli w twojej maszynie (np. Yanmar) jest filtr oleju przekładniowego, należy go wymienić wraz z olejem. W przypadku skrzyń takich jak Tuff Torq K46, w środku nie ma filtra oleju, a jedynie płytka magnetyczna do wyłapywania drobin metalu - ją również warto oczyścić.

Naprawa Uszczelnień i "Harmonijki"

Nieszczelności i uszkodzona harmonijka to częste przyczyny problemów z hydrostatem.

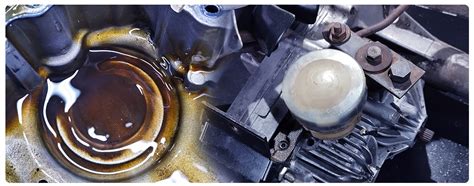

• Diagnoza "harmonijki": Płytka, o której mowa wcześniej, maskuje harmonijkę. Jeśli jest w niej olej lub z otworu wypływa olej, to znak, że jest przerwana. W traktorku Castelgarden hydro po pierwszym koszeniu trawy strzeliła harmonijka.
• Naprawa "harmonijki": Można spróbować odkręcić płytkę, wyczyścić i skleić membranę, ale jest to często sposób na krótką metę. Koszt nowej harmonijki to około 180 PLN.
• Wymiana uszczelniaczy (simeringów):
  1. Jeśli zauważysz wyciek oleju z wałka (np. na którym jest tarcza hamulcowa), konieczna jest wymiana simeringów.
  2. Wymontuj dolną część bloku napędu i usuń wał, aby dostać się do uszczelniacza.
  3. Stary uszczelniacz może być mocno osadzony. Do jego wyciągnięcia można użyć metody "śrubokręt i młotek", nacinając z wyczuciem, aby nie uszkodzić obudowy.
  4. Oczyść gniazdo i umieść w nim nowy uszczelniacz, montując go w tej samej stronie, w jakiej był stary.
  5. Ważne są wymiary uszczelniacza: średnica wewnętrzna i zewnętrzna (np. 19 i 32 mm). Można zastosować dobrej jakości, nieco cieńszy (np. 7 mm), jeśli pasuje. Pamiętaj, że niektóre uszczelniacze mogą mieć oznaczenia w calach i być dostępne tylko na zamówienie (czas oczekiwania ok. dwa tygodnie).
  6. Po zamontowaniu miski, nałóż silikon na połączenia jednej części obudowy. Po wyschnięciu silikonu (sprawdź etykietę), zalej przekładnię olejem.

Wymiana Pasków i Rolek

Pęknięty pasek klinowy lub uszkodzona rolka napinacza to częste problemy mechaniczne.

• Jeśli pękł pasek klinowy, potrzebujesz informacji, jaki pasek będzie pasował do twojego modelu traktorka (np. Castel Garden, MTD). Często potrzebna jest data produkcji traktorka, ponieważ do jednego modelu może być kilka możliwych pasków. Najlepiej wymienić oba paski klinowe jednocześnie.
• W przypadku spalonego plastikowego koła lub rolki, trzeba sprawdzić schemat napędu, aby zlokalizować rolkę napinającą do paska/pasków napędowych i ją wymienić.
• Upewnij się również, że łożysko napinacza paska napędzającego hydrostat jest w dobrym stanie.

Demontaż Skrzyni Hydrostatycznej (Ogólne Wskazówki)

Samodzielny demontaż skrzyni to spore wyzwanie, ale może pozwolić zaoszczędzić na kosztach robocizny (np. 700 PLN za wymianę harmonijki z olejem).

1. Skrzynia jest zazwyczaj przykręcona na czterech śrubach. Aby się do niej dostać, nie zawsze trzeba wyjmować całe kosisko. Można włożyć rękę przy tylnym kole nad kosiskiem, a drugą z prawej strony i spokojnie odkręcić skrzynię.
2. Następnie wykręca się belkę, do której przymocowana była skrzynia (dwie śruby).
3. Nie licz na to, że skrzynia wyjdzie przez górny otwór - zazwyczaj jest za mały. Konieczne jest obrócenie skrzyni ku górze i odkręcenie wentylatora, co ułatwi jej opuszczenie na dół.
4. Wcześniej zdemontuj kanał łączący kosisko z koszem (dwie śrubki i dwa zaczepy bolcowe).
5. Skrzynię opuszcza się pomiędzy kosiskiem a ośką kół tylnych. Pozostaje tylko podnieść traktorek i wysunąć spod niego skrzynię.
6. Po wyjęciu skrzyni, wylej olej i rozpołów skrzynię. W takim momencie warto zrobić ogólny przegląd i przepłukać wszystkie podzespoły, np. ropą.
7. Do odkręcenia śrub (często gwiazdkowych z bolcem w środku, czyli Torx z dziurką) potrzebny będzie odpowiedni klucz Torx. Taki klucz jest łatwo dostępny w sklepach. W obudowie są zrobione otwory na klucz, więc dostęp jest w miarę łatwy.

Ważne Uwagi i Porady

• Naprawa skrzyni hydrostatycznej wymaga cierpliwości i dokładności.
• Upewnij się, że silnik jest połączony ze skrzynią paskiem.
• W niektórych modelach, jak MTD, zwykle nie ma sprzęgła; jest to inaczej rozwiązane niż w Partnerach i Husqvarnach.
• Po każdej większej ingerencji w skrzynię, jak wymiana uszczelnień, należy sprawdzić szczelność i monitorować poziom oleju przez kilka jazd.
• W przypadku problemów z traktorkiem Castel Garden TCP102, silnik Briggs & Stratton 15 jednocylindrowy, problemy z jazdą do tyłu i utratą mocy po godzinie koszenia często wskazują na problem z chłodzeniem lub harmonijką.
