Prawidłowe ustawienie zaworów jest kluczowe dla efektywnego działania silnika każdego traktorka-kosiarki. Dbałość o ten aspekt konserwacji pozwala nie tylko na przedłużenie żywotności maszyny, ale także zapewnia jej niezawodną pracę i bezpieczeństwo użytkownika. Ten szczegółowy poradnik pomoże użytkownikom w prawidłowym ustawieniu zaworów, wyjaśniając, kiedy regulacja jest potrzebna i jak ją przeprowadzić krok po kroku.
Poprawnie ustawione zawory są fundamentem sprawnego działania kosiarki, gwarantując jej długą i bezproblemową eksploatację. Zaniedbanie tej czynności może prowadzić do szeregu problemów, takich jak spadek mocy, nieregularna praca silnika, trudności z rozruchem, zwiększone zużycie paliwa, a nawet uszkodzenie silnika.
Kiedy regulacja zaworów jest potrzebna?
Sygnały wskazujące na konieczność regulacji luzów zaworowych są zazwyczaj zauważalne podczas normalnego użytkowania maszyny. Pierwszym i często najbardziej oczywistym objawem jest zauważalnie słabsza moc silnika. Silnik może pracować nieregularnie, co objawia się nierównymi obrotami, a także może sprawiać problemy podczas uruchamiania.
Inne symptomy, na które warto zwrócić uwagę, to:
- Zwiększona emisja spalin: Niewłaściwie pracujące zawory mogą prowadzić do niepełnego spalania.
- Wzrost poziomu hałasu: Zbyt duże luzy zaworowe często generują charakterystyczne stuki i metaliczne dźwięki.
- Zwiększone zużycie paliwa: Silnik pracujący nieefektywnie, z powodu nieprawidłowych luzów zaworowych, potrzebuje więcej paliwa do wykonania tej samej pracy.
Specjaliści zalecają, aby luz zaworowy sprawdzać minimum raz w sezonie - najlepiej przed pierwszym uruchomieniem kosiarki na wiosnę. W przypadku intensywnej eksploatacji maszyny, warto przeprowadzać tę czynność częściej, na przykład co 50 godzin pracy. Regularne przeglądy techniczne, obejmujące kontrolę zaworów, filtra powietrza, świecy zapłonowej i poziomu oleju, są kluczowe dla utrzymania wysokiej efektywności i trwałości kosiarki.
Podstawowe informacje o luzach zaworowych
Luzy zaworowe to niewielkie, celowo pozostawione szczeliny, znajdujące się między elementami układu rozrządu - konkretnie między trzonkiem zaworu a dźwigienką zaworową. Z biegiem czasu, w wyniku pracy silnika i naturalnego zużycia, wartości tych luzów mogą ulec zmianie.
Niewłaściwe luzy zaworowe mogą prowadzić do:
- Zbyt mały luz: Skutkuje niedomykaniem zaworów, co prowadzi do spadku kompresji w cylindrze, utraty mocy i potencjalnego przegrzewania się silnika.
- Zbyt duży luz: Powoduje nadmierny hałas podczas pracy silnika, spadek osiągów oraz przyspieszone zużycie współpracujących elementów, takich jak krzywki wałka rozrządu i dźwigienki zaworowe.
Warto podkreślić, że luzy zaworowe są ważnym wskaźnikiem kondycji silnika kosiarki. Wartości luzów dla konkretnego modelu silnika można znaleźć w instrukcji obsługi maszyny. Przykładowo, dla silnika Briggs & Stratton 550E zalecane wartości wynoszą zazwyczaj 0.13-0.18 mm dla zaworu ssącego i 0.18-0.23 mm dla zaworu wydechowego.
Narzędzia i przygotowanie do regulacji
Przed przystąpieniem do jakichkolwiek prac regulacyjnych, kluczowe jest zapewnienie bezpieczeństwa. Zawsze przed rozpoczęciem pracy należy:
- Wyłączyć silnik traktorka-kosiarki.
- Odczekać, aż silnik całkowicie ostygnie.
- Odłączyć przewody zapłonowe, aby zapobiec przypadkowemu uruchomieniu silnika.
Do przeprowadzenia regulacji zaworów potrzebne będą odpowiednie narzędzia:
- Klucze nasadowe i płaskie: Do odkręcania i dokręcania śrub mocujących osłony zaworowe oraz śrub regulacyjnych.
- Szczelinomierz: Niezbędny do precyzyjnego pomiaru luzu zaworowego.
- Śrubokręt: Do manipulacji elementami regulacyjnymi.
- Klucz dynamometryczny (zalecany): Do dokręcania śrub z odpowiednim momentem obrotowym.
- Instrukcja obsługi: Zawierająca dokładne wartości luzów zaworowych dla danego modelu silnika.
- Masa uszczelniająca (np. Victor Rainz): Do ponownego uszczelnienia pokrywy zaworów po montażu.
Szczegółowy proces regulacji zaworów
Regulacja zaworów wymaga precyzji i postępowania według określonych kroków. Poniżej przedstawiono ogólny proces, który może się nieznacznie różnić w zależności od modelu silnika:
Krok 1: Dostęp do zaworów
Po zabezpieczeniu maszyny i odłączeniu zapłonu, należy zdjąć osłonę zaworową. Zazwyczaj jest ona przykręcona kilkoma śrubami, które należy ostrożnie odkręcić. W niektórych silnikach dostęp do zaworów może wymagać demontażu innych elementów.

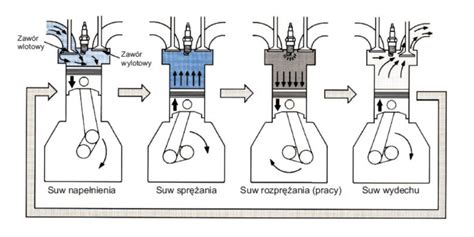

Krok 2: Ustawienie tłoka w GMP (Górny Martwy Punkt)
Kluczowe dla prawidłowej regulacji jest ustawienie tłoka w pozycji GMP, w momencie gdy oba zawory są całkowicie zamknięte. Można to osiągnąć, obracając ręcznie wał korbowy (np. za pomocą wentylatora lub śruby na wale). W niektórych silnikach istnieją specjalne znaki na kole zamachowym, które ułatwiają to zadanie.
Metoda z użyciem śrubokręta: W miejsce świecy zapłonowej można włożyć śrubokręt. Obracając wałem korbowym, obserwujemy ruch tłoka. Po osiągnięciu najwyższego punktu, należy cofnąć wał o około 0.5 cm, aby zapewnić, że zawory są w pozycji zamkniętej i nie występują naprężenia na popychaczach.
Metoda z obserwacją zaworów: Alternatywnie, można obserwować ruch obu zaworów. Gdy oba zawory są w pozycji spoczynkowej (zamknięte), a tłok znajduje się w górnym martwym punkcie, jest to właściwy moment na regulację. W niektórych przypadkach, gdy silnik jest dwusuwowy, mogą nie występować zawory w tradycyjnym rozumieniu.
Krok 3: Pomiar luzu zaworowego
Po ustawieniu tłoka w GMP, należy zmierzony luz zaworowy za pomocą szczelinomierza. Wsuń odpowiedni listek szczelinomierza między trzonek zaworu a dźwigienkę zaworową (lub popychacz). Listek powinien wchodzić z wyczuwalnym oporem, ale bez konieczności używania nadmiernej siły. Jeśli szczelinomierz wchodzi zbyt luźno lub wcale, luz jest nieprawidłowy.
Krok 4: Regulacja luzu zaworowego
Jeśli zmierzony luz nie odpowiada wartościom podanym w instrukcji obsługi, należy go dostosować. Regulacja zazwyczaj polega na:
- Poluzowaniu nakrętki kontrującej śruby regulacyjnej.
- Dokręcaniu lub odkręcaniu śruby regulacyjnej przy jednoczesnym sprawdzaniu luzu szczelinomierzem, aż do uzyskania pożądanej wartości.
- Dokręceniu nakrętki kontrującej, aby zablokować ustawioną śrubę regulacyjną.
Po wyregulowaniu jednego zaworu, należy powtórzyć procedurę dla drugiego.
Krok 5: Sprawdzenie i finalizacja
Po wyregulowaniu obu zaworów, zaleca się ponowne obrócenie wału korbowego o kilka pełnych obrotów, a następnie ponowne ustawienie tłoka w GMP i sprawdzenie luzów szczelinomierzem. Jest to ważne, aby upewnić się, że podczas obracania wału nie zaszły niepożądane zmiany.
Następnie należy zamontować osłonę zaworową z powrotem, stosując nową uszczelkę lub masę uszczelniającą, jeśli jest to wymagane. Po dokręceniu śrub mocujących, można podłączyć przewody zapłonowe.
Krok 6: Test silnika
Na koniec należy włączyć silnik i sprawdzić, czy kosiarka działa poprawnie. Nasłuchuj nietypowych dźwięków i obserwuj pracę silnika. Ewentualne problemy z odpalaniem po regulacji mogą wskazywać na inne problemy, takie jak uszkodzona cewka zapłonowa, problemy z gaźnikiem lub niewłaściwe ustawienie zapłonu.
Regulacja luzów zaworowych w kosiarkach, traktorkach, zagęszczarkach na przykładzie Hondy GCV 190
Możliwe problemy i rozwiązania
Podczas regulacji zaworów lub po niej mogą pojawić się pewne problemy. Oto kilka przykładów i potencjalnych rozwiązań:
Przegrzewanie się silnika i ogień z gaźnika
Jeśli po regulacji zaworów silnik nadmiernie się grzeje, a z gaźnika wydobywa się ogień lub słychać strzały z tłumika, może to wskazywać na nieprawidłowe ustawienie zaworów lub problemy z układem zapłonowym. Upewnij się, że zawory są prawidłowo ustawione, a iskra pojawia się we właściwym momencie.
Silnik nie chce zapalić po nagrzaniu
Problem z ponownym uruchomieniem ciepłego silnika, mimo że na zimnym pracuje poprawnie, często wiąże się z uszkodzoną cewką zapłonową, która traci swoje właściwości pod wpływem temperatury, lub z problemami w układzie zapłonowym. Należy sprawdzić obecność iskry, stan świecy zapłonowej, a także poziom paliwa i oleju.
Problemy z gaźnikiem
Niewłaściwe odpalanie lub nierówna praca silnika mogą być również spowodowane problemami z gaźnikiem. Zatkane dysze, zużyte membrany lub uszkodzony zaworek iglicowy to częste przyczyny. W takim przypadku konieczne może być wyczyszczenie lub wymiana gaźnika.
Uszkodzenia mechaniczne silnika
Jeśli silnik ciężko kręci, pomimo braku problemów z akumulatorem i układem elektrycznym, może to być spowodowane nieodpowiednimi luzami na zaworach, uszkodzeniem rozrządu, ściętym klinem koła magnesowego lub innymi poważniejszymi uszkodzeniami mechanicznymi.
