Budowa i elementy układu kierowniczego traktorka kosiarki

Do pielęgnacji trawnika niezbędna jest kosiarka, a w przypadku posiadania dużego ogrodu lub pracy w firmie zajmującej się pielęgnacją zieleni, zdecydowanie warto wybrać traktorek kosiarkę. Jest to bardzo wygodny i funkcjonalny sprzęt, wyposażony w siedzisko, kierownicę oraz poruszający się na czterech kołach.

Wprowadzenie do traktorków kosiarek

Ogólna budowa traktorka

Traktorek kosiarka zbudowany jest przede wszystkim z ramy, silnika, skrzyni biegów, agregatu tnącego, układu kierowniczego, układu napędu jazdy oraz układu napędu noża. Element koszący w jednych modelach znajduje się pod podwoziem między kołami, a w drugich - z przodu. Dodatkowo, przy zakupie kosiarki traktorka dołączany jest również dedykowany kosz, który pełni funkcję zbierania ściętej trawy.

Rodzaje skrzyni biegów

Kosiarka traktorek ma dwa rodzaje skrzyni biegów. W zależności od indywidualnych preferencji, walorów użytkowych sprzętu na określonej powierzchni trawnika oraz przyjemności z jazdy, można wybrać traktorek z manualną lub automatyczną skrzynią biegów. Przekładnia manualna, inaczej mechaniczna, działa poprzez ręczne użycie dźwigni, a działanie napędu odbywa się poprzez odpowiednie tryby zębate skrzyni biegów. Natomiast przekładnia automatyczna, zwana inaczej hydrostatyczną, umożliwia płynną i dynamiczną jazdę bez konieczności zmiany biegów.

Znaczenie i ogólna konstrukcja układu kierowniczego

Układ kierowniczy kosiarki traktorka jest bardzo istotny, ponieważ to dzięki niemu, jadąc i kosząc trawę, można bez przeszkód poruszać się w każdym kierunku. Sprawny i precyzyjny układ kierowniczy jest kluczowym elementem każdego samojezdnego traktorka ogrodowego. Jego konstrukcja różni się w zależności od typu urządzenia, lecz w większości modeli bazuje na połączeniu wałka kierowniczego, przekładni, drążków oraz elementów łożyskowania. W praktyce jednak system kierowniczy musi przenosić ruch obrotowy z kierownicy na koła w sposób płynny i bez opóźnień, dlatego tak istotna jest precyzja wykonania oraz odpowiednie smarowanie elementów ruchomych.

Kluczowa rola precyzyjnego sterowania

Prawidłowe współdziałanie wszystkich komponentów wpływa na płynność skrętu i stabilność podczas pracy maszyny. Niezależnie od tego, jaki układ kierowniczy traktorka kosiarki musi być naprawiony, potrzebne są do tego odpowiednie części, które zapewnią bezawaryjną pracę i bezpieczeństwo użytkowania. Warto zauważyć, że układ kierowniczy traktorka kosiarki może się różnić w zależności od modelu i producenta.

Szczegółowe elementy układu kierowniczego traktorka kosiarki

Budowa układu kierowniczego w różnych modelach traktorków jest bardzo zbliżona do siebie i składa się z kilku kluczowych części. Każdy układ kierowniczy zaczyna się od kierownicy, a kończy na elementach odpowiedzialnych za ruch kół.

Podstawowe komponenty

• Kierownica

  Jest to główne narzędzie, które służy do sterowania traktorkiem kosiarką. Poprzez obrót kierownicy operator nadaje kierunek jazdy.

• Wałek kierowniczy (kolumna kierownicza traktorka)

  Połączony z kierownicą, wałek kierowniczy (zwany również kolumną kierowniczą) przenosi ruch obrotowy do innych części układu kierowniczego.

• Maglownica (przekładnia kierownicy)

  Maglownica, czyli przekładnia kierownicy, odpowiada za przełożenie ruchu obrotowego z wałka kierowniczego na ruch liniowy, który jest następnie przekazywany na koła.

• Zębatka układu kierowniczego

  Współpracuje z maglownicą, przekształcając ruch obrotowy na liniowy, napędzając drążki kierownicze.

• Drążek kierowniczy

  Drążek kierowniczy jest prętem mocowanym do belki przedniej traktorka i połączonym ze zwrotnicami. Przenosi ruch z przekładni kierowniczej bezpośrednio na koła, umożliwiając ich skręt.

• Belka przednia

  Jest to element, do którego przymocowane są po bokach zwrotnice oraz drążek kierowniczy. Belka przednia traktorków GGP z kosiskiem 63cm pasuje do modeli Alpina AT1 63VB, BT63; Castel Garden PE60VD, XE70, XE80VD; Iseki CM7006; Solo 556.

• Zwrotnice

  Zwrotnice są elementami, które przenoszą ruch z drążka kierowniczego bezpośrednio na piasty kół, umożliwiając ich skręt.

• Przeguby układu kierowniczego

  Przeguby zapewniają elastyczne połączenie między ruchomymi elementami układu, umożliwiając swobodny ruch kół w różnych płaszczyznach.

Dodatkowe i wspierające elementy układu kierowniczego

• Tulejki w układzie kierowniczym

  Tulejki odgrywają kluczową rolę w stabilnym prowadzeniu osi kierownicy i innych ruchomych elementów. Ich zadaniem jest eliminacja luzów roboczych, które mogłyby prowadzić do opóźnionej reakcji na skręt lub nierównego prowadzenia maszyny. Wykonane z tworzywa technicznego, brązu lub kompozytu ślizgowego, muszą charakteryzować się wysoką odpornością na zużycie.

  • Tulejka kolumny kierowniczej
  • Tulejka belki przedniej
  • Tulejka wałka kierowniczego: Odpowiada za stabilne prowadzenie osi kierownicy w obudowie kosiarki lub traktorka ogrodowego. Pełni również funkcję amortyzującą, tłumiącą drgania. Tulejki dostępne na rynku są dopasowane do popularnych modeli kosiarek Husqvarna, Castel Garden, Stiga oraz MTD. Tulejka układu kierowniczego MTD pasuje do kosiarek/traktorków Castel Garden XF130, XJ140, XJ160HD, XT175HD.

• Linka sterownicza

  Linka sterownicza to element odpowiadający za precyzyjne przekazywanie ruchu z kierownicy na układ skrętny kosiarki lub traktorka ogrodowego. Wykonana z plecionej stali o wysokiej odporności na rozciąganie, zapewnia płynne działanie i trwałość. Zewnętrzna osłona linki chroni ją przed wilgocią, zabrudzeniem oraz korozją. Długość 990 mm jest powszechnie stosowana w modelach marek Husqvarna, Castel Garden, Stiga czy MTD.

• Wspornik układu kierowniczego

  Niektóre modele traktorków Husqvarna posiadają jeszcze wspornik układu kierowniczego, który trzyma wałek i jest elementem maglownicy.

• Specyficzne rozwiązania (np. Stiga Park - "łamanie traktorka w pół")

  Występują modele kosiarek, w szczególności traktorki Stiga Park, które nie mają skrętnej osi przedniej. Ich sterowanie, a w zasadzie skręcanie, polega na "łamaniu traktorka w pół" i poza wymienionymi wyżej elementami układu kierowniczego posiadają jeszcze linkę układu kierowniczego, która od kolumny kierowniczej traktorka biegnie aż do koła skrętnego w połowie kosiarki samojezdnej i końcówkami jest przymocowana z prawej i lewej strony tego koła.

Koła, opony i ich wpływ na sterowanie

Opony do traktorka odpowiadają za komfort jazdy oraz stabilność, co ma bezpośredni wpływ na efektywność sterowania maszyną.

Rodzaje opon do traktorka kosiarki

Warto zastanowić się, które opony będą lepiej pasowały do posiadanego sprzętu ogrodowego, tak aby wygodnie można było kosić trawnik. Opony do traktorka kosiarki można podzielić na:

• traktorowe radialne,
• radialne o zmniejszonym nacisku na glebę,
• traktorowe diagonalne,
• diagonalne do maszyn rolniczych.

Każde koła do traktorka charakteryzują się innymi parametrami. Opony traktorowe radialne mają bardzo elastyczne ściany boczne oraz dobrze trzymają się podłoża. Natomiast opony traktorowe diagonalne są niezwykle wytrzymałe oraz stabilne, co sprawia, że lepiej radzą sobie na napotkanych nierównościach. Opony i dętki do kosiarek to elementy, które odpowiadają za stabilną jazdę, komfort użytkowania i efektywność koszenia. Dobór odpowiednich rozmiarów i typów opon ma istotne znaczenie dla prawidłowego funkcjonowania maszyny. Na przykład, dętka 13x5.00-6 TR13 to popularny model przeznaczony do kosiarek, traktorków ogrodowych i quadów, wykonana z wytrzymałego materiału. Z kolei opona 15x6.00-6 6PR TT Kabat LWG-026 to opona diagonalna przeznaczona do traktorków ogrodowych i kosiarek, charakteryzująca się bieżnikiem dostosowanym do jazdy po trawie i wysoką odpornością na obciążenia.

Łożyska kół i ich zabezpieczenie

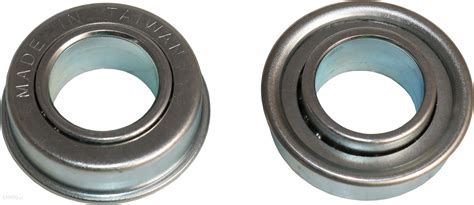

Łożyska koła kosiarki odpowiadają za płynny obrót osi jezdnej oraz stabilne prowadzenie maszyny w czasie pracy. Ich główną funkcją jest zmniejszenie oporów toczenia, co ułatwia manewrowanie i ogranicza zużycie energii silnika. Łożyska kół do kosiarek to niewielkie, ale bardzo ważne elementy. Ich awaria może prowadzić do poważnych problemów, takich jak zablokowanie kół, stukania i drgania, a nawet uszkodzenie innych elementów kosiarki. Przykładowo, łożysko koła kosiarki 12,7x28,6x11mm to popularny model stosowany w wielu urządzeniach spalinowych i elektrycznych, wykonany ze stali nierdzewnej z uszczelnieniami. Podobnie niezawodne jest łożysko koła kosiarki Castelgarden 1221222010. Wybierając te części, warto zwrócić uwagę na ich wymiary, gdyż inne pasują do modeli spalinowych, a inne do elektrycznych.

Kapturek łożyska koła

Kapturek łożyska koła to niewielki, ale istotny element zabezpieczający wnętrze łożyska przed kurzem, wilgocią i innymi zanieczyszczeniami. Jego obecność zapobiega przedostawaniu się brudu do środka, co wydłuża żywotność łożysk i zmniejsza ryzyko ich zatarcia. Wykonany z metalu lub tworzywa technicznego, kapturek dopasowuje się do średnicy piasty, tworząc szczelne połączenie z zewnętrzną obudową.

Konserwacja i wymiana części układu kierowniczego

Znaczenie sprawności elementów

Mocno zużyte elementy układu kierowniczego kosiarki traktorka uniemożliwiają sterowanie maszyną. Może występować luz na kolumnie kierowniczej, a objawem zużycia tulejki jest zwiększony luz lub metaliczne stukaniu podczas skręcania. Zużyty lub zdeformowany kapturek może prowadzić do utraty smaru, a w konsekwencji do zwiększonego tarcia i przyspieszonego zużycia piasty. Regularna kontrola stanu łożysk pozwala uniknąć przegrzewania i zatarcia, które mogą prowadzić do uszkodzenia piasty lub osi.

Dostępność części zamiennych

W takim wypadku, należy naprawić układ kierowniczy w kosiarce MTD, a w tym celu trzeba wymienić zużyte części na nowe. Różnorodność układów kierowniczych w kosiarkach sprawia, że producenci są zobowiązani do produkcji bardzo wielu części zamiennych. Mocno zużyte elementy lub ich brak powodują, że sterowanie traktorkiem jest niemożliwe, co może znacznie wydłużyć czas każdej pracy ogrodowej. Ważne jest również prawidłowe działanie jego układu kierowniczego, który umożliwia sterowanie kosiarką. Wymiana tulejki czy łożyska nie wymaga specjalistycznych narzędzi, lecz warto stosować elementy o parametrach zgodnych z oryginałem. Części zamienne obejmują linki o różnych długościach i zakończeniach, co ułatwia dopasowanie elementu do konkretnego modelu maszyny.
