Układ kierowniczy ciągnika rolniczego – budowa, działanie i typy

Układ kierowniczy to jeden z najważniejszych systemów w pojeździe, odpowiadający za precyzyjne sterowanie. Ten zaawansowany mechanizm przenosi ruchy kierownicy na koła, umożliwiając zmianę kierunku jazdy i kontrolę toru pojazdu. Sprawny układ kierowniczy to nie tylko komfort prowadzenia, ale przede wszystkim bezpieczeństwo kierowcy i pasażerów. Jest to zespół mechanizmów, który umożliwia kierowcy sterowanie kierunkiem jazdy poprzez przenoszenie ruchów kierownicy na koła pojazdu. Jego głównym zadaniem jest zapewnienie precyzyjnej kontroli nad maszyną, co przekłada się bezpośrednio na bezpieczeństwo jazdy.

Zasada działania układu kierowniczego

Działanie układu kierowniczego opiera się na prostej, ale genialnej zasadzie. Gdy obracasz kierownicę, ruch obrotowy jest przekazywany przez kolumnę kierowniczą do przekładni kierowniczej. Ta z kolei zamienia ruch obrotowy na przesunięcie liniowe drążków kierowniczych, które finalnie powodują skręt kół. Ruch ze strony kierowcy, polegający na kręceniu kierownicą, jest przekazywany przez kolumnę kierowniczą do przekładni. Stąd zostaje przenoszony poprzez zębnik maglownicy do drążków kierowniczych, z których następnie trafia do mechanizmu zwrotnicy.

Kluczowe komponenty układu kierowniczego

Układ kierowniczy składa się z kilku kluczowych komponentów, które współpracują ze sobą, zapewniając sprawne działanie całego systemu. Każdy z tych elementów pełni określoną funkcję i jest niezbędny dla prawidłowego funkcjonowania układu.

• Kierownica (wieniec kierownicy): Element sterujący, z którym kierowca ma bezpośredni kontakt podczas prowadzenia pojazdu. Służy do przekazywania intencji do układu kierowniczego.
• Kolumna kierownicza: Łączy kierownicę z pozostałymi częściami układu kierowniczego. Jest to element przenoszący ruch obrotowy kierownicy w głąb mechanizmu. We współczesnych pojazdach jest łamana, co ma na celu ochronę kierowcy w przypadku kolizji.
• Ramię kierownicze: Element umieszczony przy kolumnie kierowniczej, pośredniczy w przenoszeniu obrotu kierownicy na koła.
• Przekładnia kierownicza: Mechanizm zamieniający ruch obrotowy kierownicy na ruch liniowy drążków kierowniczych (w przypadku maglownicy) lub ruch kątowy (w przekładniach ślimakowych). Jest to serce układu kierowniczego, odpowiedzialne za precyzję sterowania. Może występować w postaci przekładni zębatkowej (maglownicy), ślimakowej lub śrubowo-kulkowej.
• Drążki kierownicze: Łączą przekładnię kierowniczą z mechanizmem zwrotniczym. Przenoszą siłę i ruch na koła pojazdu.
• Mechanizm zwrotniczy: Zespół elementów odpowiedzialnych za faktyczny skręt kół. Składa się z dźwigni, tulei, cięgien i zwrotnic. Zwrotnica jest elementem zawieszenia, odpowiadającym za przekazywanie skrętu kierownicy bezpośrednio na koła.

Typy układów kierowniczych

Na przestrzeni lat układy kierownicze ewoluowały, by zapewnić coraz większy komfort i bezpieczeństwo jazdy. Obecnie możemy wyróżnić kilka podstawowych typów układów kierowniczych, różniących się konstrukcją i zasadą działania.

Układy kierownicze bez wspomagania

Jest to najprostszy i najstarszy typ układu kierowniczego, w którym cała siła potrzebna do skrętu kół pochodzi bezpośrednio od kierowcy. Charakteryzuje się prostotą konstrukcji i niezawodnością, ale wymaga znacznego wysiłku przy manewrowaniu, szczególnie podczas parkowania. Jeszcze pod koniec lat 90. XX wieku systemy bez wspomagania były spotykane nawet w segmencie C samochodów, często wymagając dopłaty podczas zakupu pojazdu.

Wspomagane układy kierownicze

Wspomaganie układu kierowniczego stanowi obecnie motoryzacyjny standard. Wyróżnia się kilka typów wspomagania:

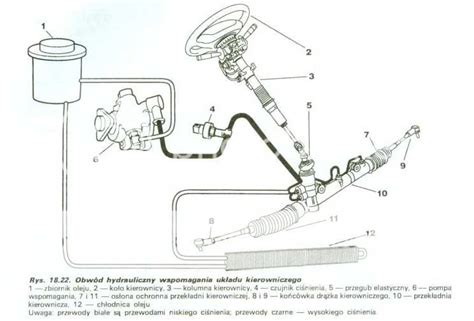

Hydrauliczne wspomaganie kierownicy

Wykorzystuje ciśnienie płynu hydraulicznego do wspomagania skrętu kół. Sercem systemu jest pompa wspomagania napędzana przez silnik pojazdu, która wytwarza ciśnienie płynu. Gdy kierowca obraca kierownicę, zawór sterujący kieruje płyn pod ciśnieniem do odpowiedniej strony tłoka w siłowniku wspomagania, co pomaga w skręcie kół. Zalety to płynne i naturalne działanie, jednak system ten pobiera moc z silnika, co nieznacznie zwiększa zużycie paliwa.

Elementy hydraulicznego układu kierowniczego obejmują:

• Pompa hydrauliczna: Agregat napędowy zapewniający siłę potrzebną do poruszania płynu hydraulicznego. W pojazdach pompa jest uruchamiana i zasilana przez silnik.
• Zawór kontrolny: Dyktuje kierunek obrotu kół, interpretując ruch kierownicy.
• Zbiornik płynu układu kierowniczego: Przechowuje i konserwuje olej lub płyn hydrauliczny, zapewniając jego stałą dostępność i pomagając w odprowadzaniu ciepła.
• Płyn hydrauliczny: Siła napędowa systemu, ciecz pod ciśnieniem (zazwyczaj olej specjalistyczny), która kontroluje ruch. Wśród rodzajów płynów hydraulicznych wyróżnia się:
  • Mineralne płyny hydrauliczne (na bazie olejów mineralnych z dodatkami, łatwopalne).
  • Płyny syntetyczne (droższe, o wysokiej ognioodporności):
    • Na bazie estrów poliolowych (biodegradowalne).
    • Na bazie estrów fosforanowych (dobre właściwości smarne, ognioodporne, pochłaniają wilgoć).
  • Płyn wodno-glikolowy (60% wody z glikolem, odporny na zamarzanie i pożary, podatny na parowanie).
  • Płyny biodegradowalne (na bazie olejów roślinnych, przyjazne dla środowiska).
• Cylinder hydrauliczny: Wyposażony w tłok, wytwarza siłę mechaniczną, poruszając się w kierunku wskazanym przez płyn.
• Linka układu kierowniczego (drążek kierowniczy): Połączona z przednimi kołami, dyktuje kierunek kół. Może być częścią systemu kulek z recyrkulacją lub systemu zębatkowego.
• Zawór nadmiarowy ciśnienia: Przekierowuje płyn hydrauliczny z powrotem do zbiornika w przypadku zbyt wysokiego ciśnienia, chroniąc system.
• Węże hydrauliczne: Rury przewodowe transportujące płyn hydrauliczny pod ciśnieniem.

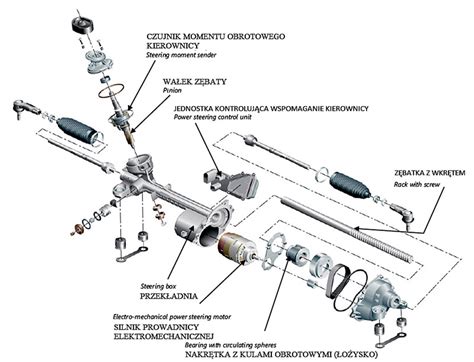

Elektryczne wspomaganie kierownicy (EPS - Electric Power Steering)

Wykorzystuje silnik elektryczny do wspomagania skrętu kół. Jest to rozwiązanie coraz powszechniejsze w nowoczesnych pojazdach, głównie ze względu na niższe zużycie paliwa (silnik elektryczny działa tylko wtedy, gdy jest to potrzebne) oraz możliwość integracji z systemami bezpieczeństwa i wspomagania jazdy. Główną zaletą jest energooszczędność - system pobiera energię tylko wtedy, gdy faktycznie wspomaganie jest potrzebne. EPS umożliwia również precyzyjne dostosowanie siły wspomagania do warunków jazdy i preferencji kierowcy.

Elektrohydrauliczne wspomaganie kierownicy

To rozwiązanie hybrydowe, łączące zalety układów hydraulicznych i elektrycznych. W tym systemie pompa hydrauliczna jest napędzana przez silnik elektryczny, a nie bezpośrednio przez silnik pojazdu. Pozwala to na oszczędność paliwa w porównaniu do tradycyjnych układów hydraulicznych, przy zachowaniu naturalnego odczucia podczas kierowania. Elektrohydrauliczne układy wspomagania są znane i szanowane ze swojej responsywności, którą zapewnia zwiększona kontrola. Włączenie czujników przyczynia się do ich zwiększonej wydajności, ponieważ umożliwiają one pompie hydraulicznej wytworzenie wymaganego ciśnienia.

Progresywny układ kierowniczy

To zaawansowany system, który automatycznie dostosowuje poziom wspomagania i przełożenie kierownicy w zależności od prędkości jazdy i kąta skrętu. Przy niskich prędkościach (np. podczas parkowania) układ zapewnia większe wspomaganie i mniejsze przełożenie, co ułatwia manewrowanie. Z kolei przy wyższych prędkościach przełożenie jest większe, co zwiększa stabilność i precyzję prowadzenia.

Rodzaje przekładni kierowniczych

Kluczowy element układu kierowniczego stanowi przekładnia kierownicza. Jej podstawową funkcją jest zamiana ruchu obrotowego kierownicy na ruch drążków mechanizmu zwrotniczego. Ze względu na jej budowę, wyróżniamy trzy podstawowe typy układów kierowniczych:

Przekładnie zębatkowe (maglownice)

To najpopularniejsze rozwiązanie stosowane w samochodach. Działanie przekładni zębatkowej, określanej inaczej mianem maglownicy, opiera się na dwóch mechanizmach zębatych: wałku kolumny kierowniczej z zębnikiem oraz listwie zębatej, połączonych ze sobą kinematycznie. Ruch obrotowy wałka wywołuje ruch postępowy drążka poprzecznego. Przekładnia zębatkowa wyróżnia się niewielkimi oporami oraz zwartą budową, a także zapewnia lepsze czucie samochodu, ale może przenosić drgania z kół na kierownicę. Stosuje się ją wyłącznie w samochodach z niezależnym zawieszeniem kół.

Przekładnie ślimakowe i globoidalne

W przeciwieństwie do przekładni zębatkowych, tzw. „ślimaki” nadają na wyjściu ruch kątowy, a nie postępowy. Mechanizm ten składa się ze ślimaka na krańcu kolumny kierowniczej, zazębionego z kołem ślimakowym. Ruch obrotowy ślimaka powoduje ruch ślimacznicy, z którą łączą się ramię przekładni kierowniczej i mechanizm zwrotniczy. Koła ślimakowe zastępuje się czasem łożyskowaną rolką o uzębieniu tożsamym ze ślimacznicą, tworząc przekładnię globoidalną, która zwiększa sprawność mechanizmu nawet o ponad 80%. Do zalet przekładni ślimakowych należy fakt, że niemal nie przenoszą drgań na kierownicę, poprawiając komfort prowadzenia kosztem precyzji. Występują głównie w pojazdach ciężarowych oraz w starszych samochodach osobowych z zawieszeniem zależnym przedniej osi i tylnym napędem.

Przekładnie śrubowo-kulkowe

Działają na zbliżonych zasadach do przekładni ślimakowych. Podstawowa różnica polega jednak na tym, że na końcu wałka kierowniczego znajduje się nacięty gwint o zarysie kołowym z kulkami łożyskowymi. Wpływają one na proces tarcia, zmieniając je ze ślizgowego na toczne, w czasie wzajemnego obrotu śruby i nakrętki. Wyloty gwintów nakrętki zostały tutaj połączone kanałem obiegowym, dzięki któremu kulki swobodnie przemieszczają się z jednej strony na drugą. W momencie poruszania kołem kierownicy, wał, który się obraca, wymusza przetaczanie się kulek, które następnie zapoczątkowują ruch postępowy nakrętki współpracującej z wycinkiem zębatym, połączonym z ramieniem przekładni kierowniczej. Do ich zalet, tak samo jak w przypadku przekładni ślimakowych, należy możliwość wykonania większego skrętu kierownicą, ale znów - kosztem precyzji prowadzenia. Dzisiaj takie przekładnie są jednak już coraz rzadziej stosowane w samochodach osobowych, za to nadal występują w pojazdach użytkowych.

Nowoczesne technologie w układach kierowniczych

Nowoczesne układy kierownicze są wyposażone w zaawansowane technologie wspomagania, które znacząco podnoszą komfort prowadzenia i bezpieczeństwo jazdy. Rozwiązania te ewoluowały od prostych systemów hydraulicznych do zaawansowanych układów elektronicznych, które integrują się z innymi systemami pojazdu.

• Zmienne przełożenie: Progresywny układ kierowniczy ze zmiennym przełożeniem to zaawansowane rozwiązanie, które automatycznie dostosowuje charakterystykę pracy do warunków jazdy. Przy niskich prędkościach, np. podczas parkowania, układ zapewnia mniejsze przełożenie, co oznacza, że do pełnego skrętu kół potrzeba mniej obrotów kierownicy. Z kolei przy wyższych prędkościach przełożenie jest większe, co zwiększa stabilność i precyzję prowadzenia.
• Integracja z systemami bezpieczeństwa: Nowoczesne układy kierownicze są często zintegrowane z innymi systemami bezpieczeństwa pojazdu, takimi jak ESP (elektroniczny program stabilizacji) czy asystent pasa ruchu. Dzięki temu możliwe jest aktywne wspomaganie kierowcy w sytuacjach awaryjnych. Na przykład, system może delikatnie skorygować tor jazdy, gdy wykryje, że pojazd zaczyna wyjeżdżać z pasa ruchu bez włączonego kierunkowskazu.
• Systemy kierowania wszystkimi kołami (4WS - Four Wheel Steering): To rozwiązanie, które umożliwia skręt nie tylko kół przedniej osi, ale również tylnej. Przy niskich prędkościach koła tylne skręcają w kierunku przeciwnym do kół przednich, co znacząco zmniejsza promień skrętu i ułatwia manewrowanie. Z kolei przy wysokich prędkościach koła tylne skręcają w tym samym kierunku co przednie, co zwiększa stabilność podczas zmiany pasa ruchu.

Typowe awarie i konserwacja układu kierowniczego

Układ kierowniczy, jak każdy mechanizm w samochodzie, podlega zużyciu i może ulegać awariom. Znajomość typowych usterek pomoże wcześnie rozpoznać potencjalne problemy i zapobiec poważniejszym uszkodzeniom. Żywotność przekładni kierowniczej to na szczęście trwały element, który rzadko się psuje. Jeśli już zdarzają się jego usterki, to zazwyczaj po przejechaniu 200 000-300 000 km. Zużyciu zazwyczaj ulegają zębatki osadzone na listwie oraz wszelkiego rodzaju uszczelnienia. Kolejny wrażliwy element układu kierowniczego stanowią końcówki drążków kierowniczych, których żywotność określa się na 150 000-200 000 km.

Najczęstsze usterki

• Luzy w układzie kierowniczym: Jedna z najczęstszych usterek. Objawia się nadmiernym wychyleniem kierownicy bez reakcji kół. Przyczyny mogą być różne: zużyte przeguby kulowe, poluzowane połączenia czy uszkodzone łożyska. Brak możliwości uzyskania pożądanego skrętu kół lub problem z precyzyjnym obraniem toru jazdy to często wina wadliwej pracy wspomagania, maglownicy lub wału kolumny kierowniczej.
• Problemy ze wspomaganiem kierownicy: Często objawiają się zwiększonym oporem podczas skręcania lub charakterystycznym wyciem pompy. W układach hydraulicznych najczęstszą przyczyną jest niski poziom płynu wspomagania lub jego zanieczyszczenie. Komunikaty komputera pokładowego mówiące o niskim poziomie płynu w układzie wspomagania zawsze oznaczają wycieki. W systemach elektrycznych może to być efekt awarii silnika elektrycznego lub sterownika.
• Drgania na kierownicy i stuki podczas skręcania: Sygnały, których nie należy ignorować. Mogą one wskazywać na zużyte elementy zawieszenia, problemy z geometrią kół lub uszkodzenia w samym układzie kierowniczym. Hałasy dobiegające z okolicy kół podczas jazdy po nierównościach mogą świadczyć o wyrobionych końcówkach drążków kierowniczych.
• Powolny powrót kierownicy do położenia środkowego: Jeśli zauważysz powolne samocentrowanie lub konieczność wykonania tego samemu, może to oznaczać przede wszystkim tarcie w przekładni kierowniczej, spowodowane zbyt słabym smarowaniem. Przyczyn należy szukać także w problemach ze wspomaganiem układu kierowniczego.

Pojawienie się któregokolwiek objawu awarii sprawia, że kierowca powinien jak najszybciej umówić auto na wizytę w warsztacie. Mechanik sprawdzi samochód, wskaże rodzaj uszkodzenia i powie, w jakim stopniu zużyty jest dany mechanizm. Szybka diagnoza i naprawa mogą zapobiec poważniejszym uszkodzeniom i potencjalnie niebezpiecznym sytuacjom na drodze.

Koszty naprawy

W przypadku układu kierowniczego najbardziej zawodnym elementem jest przekładnia kierownicza. Jej regeneracja - w zależności od rodzaju samochodu - waha się od 400 do 1500 zł. Polega ona przede wszystkim na skasowaniu luzów oraz wymianie uszczelek, drążków kierowniczych i ich końcówek. Przy okazji montuje się nowe tuleje, a listwa zostaje oczyszczona i przeszlifowana. Koszt samej przekładni kierowniczej jest znów zależny od licznych czynników. Regenerowane lub zdemontowane z innego samochodu to wydatek kilkuset złotych, nowe, kompletne przekładnie potrafią kosztować z kolei nawet kilkanaście tysięcy złotych.

Regularna konserwacja

Regularna konserwacja układu kierowniczego jest kluczowa dla zapewnienia jego długiej i bezawaryjnej pracy. Dbałość o ten system nie tylko przedłuża jego żywotność, ale przede wszystkim gwarantuje bezpieczeństwo podczas jazdy.

• Regularne przeglądy: Powinny być standardowym elementem obsługi serwisowej pojazdu. Podczas takiego przeglądu mechanik sprawdza stan techniczny wszystkich elementów układu, wykrywa potencjalne problemy i dokonuje niezbędnych regulacji.
• Kontrola płynu wspomagania: W przypadku hydraulicznych i elektrohydraulicznych układów wspomagania, regularna kontrola poziomu i jakości płynu jest niezbędna. Płyn ten z czasem traci swoje właściwości i może ulegać zanieczyszczeniu, co prowadzi do obniżenia skuteczności wspomagania i przyspieszonego zużycia elementów układu. Wymiana płynu wspomagania zalecana jest co 2-3 lata lub co 60-80 tysięcy kilometrów.
• Prawidłowa geometria kół: Ma ogromny wpływ na działanie układu kierowniczego. Nieprawidłowe ustawienie kół może prowadzić do nierównomiernego zużycia opon, zwiększonego zużycia paliwa, a także nadmiernego obciążenia elementów układu kierowniczego.
• Dbanie o układ kierowniczy oznacza również: prawidłowe ciśnienie opon, unikanie dziur na jezdni, unikanie ostrej jazdy w zakrętach, unikanie niepotrzebnego kręcenia kierownicą w miejscu oraz łagodne pokonywanie krawężników.

Wspomaganie kierownicy w ciągnikach rolniczych

Na komfort pracy ciągnikiem rolniczym składa się wiele rzeczy. Kluczowa, zwłaszcza w starszych traktorach, jest łatwość manewrowania, a ta zależy od tego, czy ma on układ wspomagania. Na rynku nie brakuje szeregu różnych rozwiązań w tym zakresie do montażu w nieprodukowanych już ciągnikach.

Starsze ciągniki, takie jak popularne „trzydziestki”, „sześćdziesiątki” i małe Massey Fergusony, były w czasach produkcji rzadko wyposażane w układ wspomagania kierownicy. Do dziś w wielu gospodarstwach są one wykorzystywane, nierzadko z zamontowanym ładowaczem czołowym przy różnych pracach załadunkowych i rozładunkowych. Z takim wyposażeniem o komforcie kierowania bez układu wspomagania można zapomnieć. Dlatego na rynku dostępne są zestawy wspomagania do samodzielnego montażu. W skład takiego zestawu wchodzi m.in. pompa, która może być napędzana z układu rozrządu, z wału korbowego silnika lub za pomocą przekładni pasowej. Ten zespół w zależności od producenta może być zamontowany do korpusu silnika, poprzecznie na przedniej osi lub do przystawki montowanej w miejscu oryginalnej kolumny kierowniczej. Ponadto w zestawie jest zbiornik na olej oraz przewody hydrauliczne.

Przykłady rozwiązań wspomagania do ciągników

• Agricola: Firma oferuje kompletne zestawy układu wspomagania do Ursusa C-355, C-360 i C-360 3P.
  • Zestaw z pompą napędzaną wałem z przegubami kardana z koła pasowego na wale korbowym, siłownik hydrauliczny zamocowany do korpusu silnika (ok. 2190 zł).
  • Rozwiązanie z napędem pompy z układu rozrządu, siłownik dwustronnego działania zamontowany wzdłuż silnika (ok. 2290 zł).
  • Wariant z siłownikiem montowanym między kołami osi płaskiej lub okrągłej (ok. 2390 zł).
  • Dla Ursusa C-360 3P: wspomaganie z pompą montowaną pod sprężarką, napęd z mechanizmu rozrządu, siłownik dwustronnego działania wzdłuż silnika (ok. 2190 zł) lub poprzecznie na płaskiej przedniej osi (ok. 2390 zł).
  • Dla Ursusa C-330: kilka typów układu wspomagania na orbitrolu. W cenie 2390 zł do ciągników z osią okrągłą i płaską, pompa w miejscu sprężarki, napęd paskiem klinowym z wału korbowego, siłownik dwustronnego działania poprzecznie między kołami. Wariant z siłownikiem dwustronnego działania zamocowanym do wspornika przy silniku w cenie 2290 zł, pompa napędzana z mechanizmu rozrządu.
  • Wspomaganie do MF 235, MF 255, Ursus 3512 i Ursus 2812 za 2990 zł, na bazie fabrycznego wspomagania MF 255.
  • Kompletne wspomaganie do Ursusa 4512 za 2590 zł.
• Agro-Tur: Oferuje układ wspomagania do Ursusa C-330, C-4011, C-360 i C-360 3P z siłownikiem dwustronnego działania zamontowanym poprzecznie przed osią. Wymaga nowej podwójnej dźwigni zwrotnicy i uchwytu siłownika. Układ zasilany z koła pasowego wału korbowego, co jest trwałe i szybko rozłączalne. Producent udziela 24-miesięcznej gwarancji.
• Elektryczne wspomaganie: Dostępne również rozwiązania z napędem elektrycznym do Ursusa C-330, C-330 M i C-335 w cenie około 999 zł. Montaż polega na zastąpieniu wału kierowniczego z kierownicą przystawką z elektrycznym silnikiem i wałem kierowniczym, z podłączeniem do układu elektrycznego.

Samodzielna modernizacja ciągników

Niektórzy rolnicy decydują się na samodzielne zbudowanie układu wspomagania. Mariusz Lisiecki z Woli Skorzęckiej udowodnił, że Ursusa C-360 można wyposażyć w taki zespół, wykorzystując części z innych pojazdów. W jego konstrukcji pompa od Mercedesa napędzana jest paskiem klinowym, zbiornik oleju to oryginalny filtr oleju z kombajnu Bizon Rekord Z058, a siłownik i orbitrol pochodzą z kombajnu Bizon Super. Cały układ zalany jest olejem ATF. Innym przykładem jest Tomasz Majchrzak, który wyposażył Ursusa C-330 w elektryczne wspomaganie za niecałe 500 zł, wykorzystując silnik elektryczny od samochodu osobowego, podłączony do rozrusznika i stacyjki, z opóźnionym startem w celu ochrony instalacji elektrycznej.
