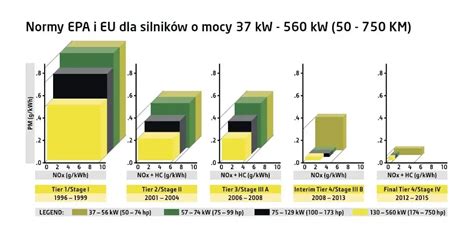

Pytając kogokolwiek o to, czy chciałby, aby jego ciągnik lub inny pojazd nie zatruwał środowiska, prawdopodobnie usłyszymy odpowiedź: „jasne, że tak”. Dzisiaj jednak przy tak zadanym pytaniu niemal każdemu „zapali się lampka” i nasunie kolejne, kluczowe pytanie: „jakim kosztem?”. Walka o czyste spaliny dla silników diesla maszyn „pozadrogowych”, w tym rolniczych, toczy się od lat. Kompleksowy program kolejnych etapów został rozpoczęty w połowie lat 90. (**Stage 1**), by przez około 25 lat przejść do obecnego **Etapu 5 (Stage 5)**.
Z jednej strony postęp jest znakomity. Według niektórych wyliczeń, dzisiaj 225 traktorów wyemituje taką ilość trujących spalin, jaką w 1996 r. generował zaledwie jeden ciągnik z normą Stage 1. Brukselscy urzędnicy i ekolodzy mogą się cieszyć, jednak dla użytkowników sytuacja wygląda inaczej. Brzemię kosztów związanych z tymi technologiami spadło bezpośrednio na rolników. Producenci również borykają się z kłopotami, ponieważ sprzęt musi być modernizowany w krótkich odstępach czasu, co wymaga wygospodarowania miejsca na liczne „eko-dodatki”.
Kluczowe technologie w nowoczesnych układach oczyszczania spalin
Układ oczyszczania spalin to zespół metod i urządzeń służących do redukcji szkodliwych substancji w spalinach silników diesla. W nowoczesnych ciągnikach rolniczych najczęściej spotykamy następujące komponenty:
- DOC (Diesel Oxidation Catalyst) - katalizator utleniający, który pomaga w procesie usuwania zanieczyszczeń i jest często zintegrowany z filtrem cząstek stałych.
- DPF (Diesel Particulate Filter) - filtr cząstek stałych, odpowiedzialny za zbieranie i utlenianie węgla, co pozwala usunąć ponad 90% cząstek stałych (PM).
- SCR (Selective Catalytic Reduction) - układ selektywnej redukcji katalitycznej, w którym tlenki azotu (NOx) są redukowane do postaci wody i azotu przy użyciu roztworu mocznika, znanego jako AdBlue.
- EGR (Exhaust Gas Recirculation) - zawór recyrkulacji spalin, którego zadaniem jest obniżenie emisji NOx poprzez wprowadzanie części spalin z powrotem do komory spalania.
Warto zaznaczyć, że system SCR pozwala silnikom na osiągnięcie lepszej wydajności termodynamicznej niż w przypadku starszych jednostek klasy Tier 3/Stage IIIA. Układy te pracują bez względu na jakość paliwa i nie zagraża im obecność tradycyjnych substancji szkodliwych w paliwie.
TotalEnergies - AdBlue® and SCR 3D video
Norma Stage 5: Nowy standard dla maszyn rolniczych i agregatów
Norma Stage 5 zaczęła obowiązywać w UE od stycznia 2019 roku. Została wprowadzona w celu drastycznego ograniczenia emisji tlenków azotu (NOx) oraz cząstek stałych (PM) z silników wykorzystywanych w maszynach budowlanych, rolniczych oraz w agregatach prądotwórczych. Ma to bezpośredni wpływ na jakość powietrza i zdrowie ludzi.
Wprowadzenie tej normy wymusza stosowanie najbardziej zaawansowanych systemów wtryskowych i filtracyjnych. Dla użytkownika oznacza to inwestycję w urządzenie nowoczesne i przyszłościowe, które pracuje ciszej i efektywniej. Przykładowo, nowoczesne agregaty prądotwórcze zgodne ze Stage 5 są bezpieczniejsze w pracy i ułatwiają utrzymanie urządzeń zgodnie z przepisami ochrony środowiska, co zmniejsza ryzyko problemów prawnych.
| Parametr | Korzyść z normy Stage 5 |
|---|---|
| Emisja cząstek stałych | Redukcja o ponad 90% w porównaniu do starszych norm |
| Efektywność paliwowa | Potencjalnie niższe koszty eksploatacji dzięki lepszemu spalaniu |
| Komfort pracy | Znaczne ograniczenie hałasu (istotne przy zabudowaniach) |
Najczęstsze usterki układów oczyszczania spalin
Mimo że technologie te chronią środowisko, w praktyce często stają się źródłem poważnych awarii i przestojów, zwłaszcza w trudnych warunkach pracy (duże zapylenie, zmienne obciążenie). Problemy z układami EGR, DPF i AdBlue to jedne z najczęstszych przyczyn awarii silnika we współczesnych maszynach.
Zapchany filtr DPF
Filtr cząstek stałych wyłapuje sadzę, ale przy niewłaściwym użytkowaniu lub pracy na krótkich cyklach może się szybko zapchać. Najczęstsze objawy to spadek mocy, „mułowatość” silnika, większe spalanie (nawet o 10-20%) oraz pojawienie się kontrolki „DPF clogged” na wyświetlaczu.
Metody radzenia sobie z zapchanym DPF:
- Regeneracja pasywna: Odbywa się samoistnie podczas długotrwałej pracy na wysokich obrotach.
- Regeneracja aktywna (wymuszona): Uruchamiana przez operatora; system podnosi temperaturę spalin, aby wypalić sadzę (trwa 15-60 min).
- Regeneracja serwisowa: Czyszczenie filtra chemicznie lub termicznie po jego demontażu.
Problemy z zaworem EGR

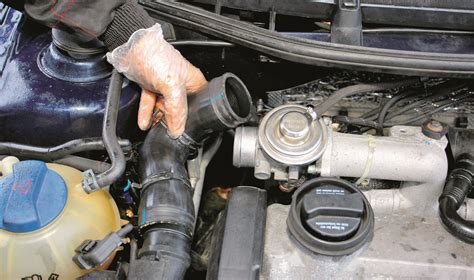

Zawór EGR z czasem pokrywa się nagarem i może zablokować się w pozycji otwartej lub zamkniętej. Objawia się to nierówną pracą silnika („szarpanie”), dymieniem na czarno oraz trudnościami z uruchomieniem maszyny. Zablokowany EGR wpływa również na szybsze zapychanie filtra DPF.
Awarie systemu AdBlue (SCR)
System AdBlue jest wyjątkowo czuły na usterki elektroniki. Typowe błędy to komunikaty „AdBlue low quality”, „SCR malfunction” czy odliczanie czasu do blokady rozruchu silnika. Awarie często dotyczą pompy AdBlue (brak ciśnienia przez krystalizację mocznika) lub czujników NOx, które mierzą skład spalin. Należy pamiętać, że AdBlue powinien być przechowywany i dozowany w temperaturze powyżej -11°C, aby uniknąć zamarzania.
Wyzwania serwisowe i przyszłość modyfikacji oprogramowania
Nowoczesność dostarcza wielu problemów, gdy maszyna przepracuje kilka tysięcy godzin. Awarie czujników ciśnienia różnicowego, sond NOx czy przeciekające chłodnice spalin sprawiają, że serwisowanie staje się kosztowne i czasochłonne. Przykładem może być regulacja zaworów: w 20-letnim ciągniku trwa ona 2-3 godziny, a w nowym modelu może zająć 1,5 dnia ze względu na konieczność demontażu osprzętu eko-dodatków znad silnika.
Wielu użytkowników po okresie gwarancyjnym decyduje się na modyfikacje oprogramowania ECU (np. DPF OFF, EGR OFF, AdBlue OFF). Choć pozwala to wyeliminować nawracające usterki i przestoje, Unia Europejska pracuje nad wyeliminowaniem tego procederu. Sterowniki silników Bosch wyprodukowane po czerwcu 2020 roku są zablokowane, co uniemożliwia edycję kodów odpowiedzialnych za procedury „wymuszenia” ograniczenia mocy.
W segmencie silników off-road nacisk kładzie się teraz na utrudnianie odczytu danych i dublowanie parametrów pracy silnika. Każda zmiana generacji maszyny z nowszą normą emisji spalin niesie ze sobą podwyżkę ceny, ale jest to konieczny kompromis między efektywnością a ochroną zdrowia i środowiska.
