Ustawianie Kąta Wyprzedzenia Wtrysku w Traktorze Iseki

W silnikach wysokoprężnych (Diesla) kluczowym elementem zapewniającym prawidłową pracę jednostki napędowej jest precyzyjne ustawienie kąta wyprzedzenia wtrysku. W przeciwieństwie do silników benzynowych, w których mówi się o zapłonie, w dieslach moment wtrysku paliwa do komory spalania ma fundamentalne znaczenie dla procesu spalania i ogólnej wydajności silnika. Właściciele traktorów Iseki, zwłaszcza starszych modeli, często napotykają na wyzwania związane z brakiem czytelnych znaków regulacyjnych, co utrudnia precyzyjne ustawienie tego parametru.

Czym jest Kąt Wyprzedzenia Wtrysku?

Kąt wtrysku to istotny wskaźnik, który określa moment, w jakim rozpoczyna się wtrysk paliwa do komory spalania. Wyraża się go w stopniach obrotu wału korbowego przed lub po Górnym Martwym Punkcie (GMP). Jest szczególnie istotny w silnikach wysokoprężnych, ponieważ wpływa na charakterystykę pracy jednostki napędowej - ma wpływ m.in. na moment samozapłonu i przebieg spalania mieszanki.

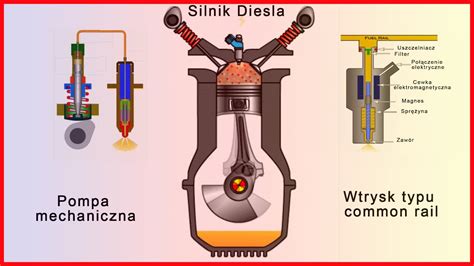

W nowoczesnych silnikach, z pompami wtryskowymi Common Rail, kąt wtrysku jest sterowany elektronicznie w oparciu o różne parametry, takie jak obroty, obciążenie czy ciśnienie. Jednak w starszych modelach traktorów, w tym Iseki, regulacja odbywa się mechanicznie.

Czynniki Wpływające na Wartość Kąta Wtrysku

Prawidłowy kąt wyprzedzenia wtrysku zależy od konkretnego modelu silnika i pojazdu. Nie ma na to jednoznacznej odpowiedzi, ponieważ kąt ten zależy od kilku kluczowych czynników:

• Typ pompy wtryskowej: Czy pompa jest wyposażona w przestawiacz wtrysku czy go nie posiada. W traktorach z pompą bez przyspieszacza zapłonu (wtrysku) i obrotami do około 1800 obr./min, kąt ustawia się na około 29 stopni. Przy większych obrotach, do 2200 obr./min, należy ustawić go lekko ponad 30 stopni, aby uniknąć problemów z rozruchem. Przy silnikach z przestawiaczem wtrysku, które kręcą się dużo szybciej (nawet ponad 2300 obr./min), kąt wtrysku ustawia się na 24,5 +/- 1 stopień.
• Maksymalne obroty silnika: Jak wspomniano wyżej, mają bezpośredni wpływ na zalecany kąt wtrysku.
• Stan techniczny silnika: Zużyte części, takie jak bieżnia wykorbienia czy rolka popychacza pompy, mogą zmienić moment wtrysku.

Rozpoznawanie Nieprawidłowego Kąta Wtrysku

Niewłaściwie ustawiony kąt wtrysku może objawiać się szeregiem problemów, które mają wpływ na wydajność, ekonomię i trwałość silnika.

Objawy Zbyt Wczesnego Kąta Wtrysku

• Trudniejsze odpalanie: Silnik potrzebuje więcej obrotów, szczególnie podczas zimnego startu.
• Większe spalanie: Niepoprawny kąt wtrysku skutkuje nieoptymalnym spalaniem i zużywaniem większej ilości paliwa.
• Braki mocy: Energia spalania nie jest przekazywana do tłoka w optymalny sposób, przez co pojazdem może szarpać.
• Dym z rury wydechowej: Podczas rozruchu i przyspieszania pojazdu, dym może przybrać biały kolor.
• Spalanie stukowe (klekotanie): Dźwięk pracy silnika będzie "miększy" niż w przypadku zbyt późnego kąta wtrysku, wynikające z przedwczesnego spalania mieszanki.
• Drgania silnika: Wibracje w układzie korbowo-tłokowym, szczególnie odczuwalne na biegu jałowym.

Objawy Zbyt Późnego Kąta Wtrysku

• Szarpanie pojazdem: Nierówna praca silnika spowodowana zbyt późnym spalaniem.
• Spalanie stukowe (klekotanie): Głośniejsza i twardsza praca silnika, odbiegająca od normalnego dźwięku jednostki.
• Trudności z odpaleniem na ciepłym silniku: Silnik dłużej kręci przed odpaleniem, a w skrajnych przypadkach może w ogóle nie odpalić.
• Dym z wydechu: Zbyt duża dawka paliwa skutkuje jego niespalaniem i wydzielaniem z układu wydechowego w czarnym kolorze. Często obserwowany jako "obłok czarnej ciężkiej sadzy", który szybko się rozprasza przy nagłym dodaniu gazu.
• Większe spalanie: Silnik rekompensuje spadek mocy poprzez zwiększenie ilości wtryskiwanego paliwa.

Warto pamiętać, że powyższe objawy mogą wskazywać również na szereg innych problemów (np. zużyte świece żarowe, słabą kompresję czy nieszczelne zawory), dlatego zaleca się dokładną diagnostykę.

Przyczyny Nieprawidłowo Ustawionego Kąta Wtrysku

Do najczęstszych przyczyn źle ustawionego kąta wtrysku zaliczyć można:

• Błędy serwisowe: Niepoprawne zamontowanie pompy wtryskowej lub jej nieustawienie po wymianie rozrządu.
• Uszkodzenie pompy wtryskowej: Może nie dostarczać odpowiedniego ciśnienia paliwa lub mieć zużyte sekcje. Konieczna jest wówczas regeneracja pomp wtryskowych.
• Awaria wtryskiwaczy: Mogą opóźniać moment wtrysku np. przez ich zapieczenie, nieszczelność lub niedrożne otwory. Zaleca się wtedy regenerację wtryskiwaczy.
• Uszkodzenie paska lub łańcucha rozrządu: Przesunięciu ulegają fazy rozrządu i moment wtrysku.
• Poluzowane koło pasowe: Może to zmienić pozycję pompy wtryskowej, a tym samym synchronizację kąta wtrysku.
• Zużycie mechaniczne: Bieżnia wykorbienia, rolka popychacza pompy lub luzy w napędzie pompy wtryskowej mogą zmienić moment wtrysku.

Ogólne Metody Ustawiania Kąta Wyprzedzenia Wtrysku

Proces ustawiania kąta wtrysku różni się w zależności od pojazdu i silnika, jednak podstawowe zasady pozostają podobne dla większości mechanicznych pomp wtryskowych.

Identyfikacja Górnego Martwego Punktu (GMP) i Znaków Wtrysku

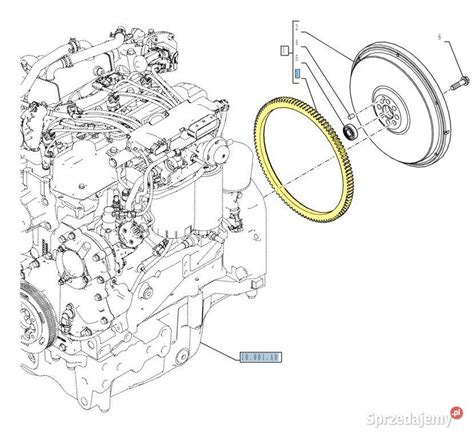

W każdym silniku powinny znajdować się znaki GMP oraz początku wtrysku. Zazwyczaj są one umieszczone na kole zamachowym. Należy szukać klapki rewizyjnej na obudowie wieńca lub sprzęgła, przez którą widać koło zamachowe.

• Znaki na kole zamachowym: Szukaj kropek, kresek lub liter (np. "0" dla GMP, "P" lub "D" dla początku wtrysku). Na kole zamachowym często są dwie kropki, przypuszczalnie oznaczające początek wtrysku i GMP.
• Ustalanie GMP: Jeżeli znaki są niewidoczne, można wykręcić wtryskiwacz z pierwszego cylindra i za pomocą cienkiego drucika ustalić najwyższe położenie tłoka. Następnie cofnąć wał o odpowiednią wartość (np. około 6 cm na obwodzie koła zamachowego przed GMP dla punktu początku wtrysku, jeżeli nie ma zaznaczonego).
• Licznie cylindrów: Pamiętaj, że liczenie pierwszego tłoka może się różnić (np. od chłodnicy). Oznaczenia na kole zamachowym często dotyczą tylko pierwszego i czwartego wtrysku (lub odpowiedników w zależności od układu silnika), a co dzieje się na drugim i trzecim, może powiedzieć tylko pompiarz, ponieważ odpowiednie kąty ustawia się bezpośrednio w pompie wtryskowej.

Ustawianie z Użyciem Kapilary (Metoda Kapilarna)

Metoda kapilarna jest często stosowana do precyzyjnego ustawiania początku wtrysku. Polega ona na zastąpieniu wtryskiwacza cienką, przezroczystą rurką:

1. Odpowietrz układ paliwowy.
2. Zdemontuj rurkę pierwszego wtryskiwacza.
3. Zamontuj cienką, przezroczystą rurkę (kapilarę) na króćcu pierwszego cylindra pompy wtryskowej (w miejscu, gdzie przykręcasz przewód paliwowy).
4. Ustaw dźwignię ręcznego gazu do oporu.
5. Obracaj wałem korbowym w kierunku ruchu wskazówek zegara (patrząc przez okienko będzie to z góry na dół).
6. Doprowadź wał do pozycji odpowiadającej żądanemu kątowi wtrysku (np. 20-35 stopni przed GMP). W tym momencie poziom paliwa w kapilarce powinien zacząć się podnosić. Przykładowo, jeśli ustawiłeś 5,4 mm, a silnik dalej nie chodzi jak trzeba, szukaj przyczyn gdzie indziej.
7. Jeśli poziom paliwa podnosi się zbyt wcześnie lub zbyt późno w stosunku do znaków na kole zamachowym, należy wyregulować pompę.

Wartości takie jak 20-35 stopni przed GMP są ogólnymi wskazówkami dla silników diesla. Przykładowo, w ciągnikach rolniczych, jak Ursus C360, wynosi on 18-24 stopnie. Jeśli paliwo pojawia się w chwili, gdy na znaku jest "D" (początek wtrysku), oznacza to, że wtrysk jest ustawiony prawidłowo na znaku. W przypadku problemów z silnikiem, gdzie silnik kopci na biało-szaro i wyrzuca niespalone paliwo wydechem, często wskazuje to na zbyt późny wtrysk, wymagający korekty.

Ustawianie za Pomocą Podkładek i Regulacji Pompy

Ustawienie pompki wtryskowej często polega na regulacji jej położenia względem obudowy:

• Podkładki regulacyjne: Poprzez dołożenie lub ujęcie podkładek z pod korpusu pompki wtryskowej można podnieść ją wyżej lub niżej, zmieniając moment początku wtrysku. Zużyte części, takie jak bieżnia wykorbienia lub rolka popychacza pompy, mogą również wpłynąć na moment wtrysku, a podkładki służą do skompensowania tego zużycia.
• Przestawianie pompy na łożu: Delikatne obracanie pompy na jej mocowaniu również pozwala na precyzyjną regulację. Małe przesunięcia (o kilka milimetrów) mogą znacząco zmienić kąt wtrysku.
• Sprzęgiełko pompy: Jeśli mocowanie sprzęgiełka pompy nie pasuje (np. o 90 stopni do napędu z silnika), można spróbować je zdemontować i obrócić. Czasem zdarzają się sprzęgiełka z wycięciem na klin obróconym o 180 stopni.

Kontrola Ciśnienia Wtrysku

Oprócz kąta wtrysku, niezwykle ważne jest również ciśnienie wtrysku, które należy sprawdzić i wyregulować (np. na 140 kg/cm² czyli około 140 bar). Nieprawidłowe ciśnienie wtrysku może skutkować słabym rozpyleniem paliwa, co wpływa na proces spalania i siłę silnika. Można to sprawdzić manometrem lub podłączając wtryskiwacz i kręcąc kołem zamachowym. Jeśli pompa nie podaje wystarczającego ciśnienia, może być konieczna wymiana sekcji.

Specyfika Ustawiania Kąta Wtrysku w Traktorach Iseki

Właściciele traktorów Iseki, takich jak model TS 1610ts, często borykają się z problemem braku wyraźnych znaków regulacyjnych na obudowie sprzęgła lub wieńca koła zamachowego, co sprawia, że standardowe metody są trudniejsze do zastosowania.

• Poszukiwanie ukrytych znaków: Należy dokładnie sprawdzić obudowę w poszukiwaniu jakichkolwiek kropek czy kresek, które mogły być oryginalnymi oznaczeniami. Czasem znaki są ledwo widoczne lub znajdują się w nietypowych miejscach. W niektórych modelach Iseki (i podobnych, np. Yanmar) na obudowie wieńca może być klapka (otwór), przez który widać wieniec koła zamachowego.
• Ustalanie GMP metodą "na drucik": W przypadku braku znaków, konieczne może być ustalenie GMP dla pierwszego cylindra metodą opisana powyżej (wykręcenie wtryskiwacza i użycie drucika).
• Metoda prób i błędów z kapilarą: Po ustaleniu GMP, można próbować ustawić początek wtrysku kapilarą, bazując na ogólnych wartościach wyprzedzenia (20-35 stopni) i obserwując reakcję silnika na rozruch i pracę. Jest to jednak metoda wymagająca doświadczenia.
• Konieczność wsparcia specjalisty: Ze względu na brak szczegółowych danych technicznych dla wielu starszych modeli Iseki, naprawa i regulacja może być trudna. W takich sytuacjach pomoc mechanika z doświadczeniem w japońskich maszynach rolniczych może być nieoceniona.

Bardzo często jest tak, że dobrego kąta na silniku w ogóle nie można ustawić, bo kręcąc sprzęgiełkiem czy przestawiając pompę na łożu, sprawiasz, że raz kąt jest ustawiony dobrze na jednym czy dwóch cylindrach, a innym razem na pozostałych. Ważne jest, aby dążyć do optymalnego kompromisu dla wszystkich cylindrów.

Potencjalne Przyczyny Problemów z Uruchomieniem i Pracą Silnika (poza kątem wtrysku)

Jeśli po prawidłowym ustawieniu kąta wtrysku silnik nadal nie pracuje jak należy (np. ciężko odpala, dymi, gaśnie po chwili), przyczyny mogą leżeć gdzie indziej:

• Nieszczelne zawory, słaba kompresja: Zużyte pierścienie tłokowe lub gniazda zaworowe mogą powodować niską kompresję, co utrudnia samozapłon mieszanki. Warto sprawdzić kompresję, ponieważ może to wskazywać na problem z pierścieniami lub gniazdami zaworowymi, które przepuszczają, zanim się uszczelnią.
• Lejące wtryskiwacze: Niesprawne wtryskiwacze, które nie rozpylają paliwa prawidłowo, mogą prowadzić do niepełnego spalania i dymienia (np. na biało-szaro). Nawet jeśli rozpylają ładnie, warto sprawdzić ich ciśnienie i stan końcówki wtrysku. Jeśli końcówka nie pracuje prawidłowo, otwory są niedrożne, to ciśnienie wtrysku może być złe.
• Przestawiony rozrząd: Jeśli rozrząd jest przestawiony, nawet prawidłowo ustawiona pompa wtryskowa nie zapewni optymalnego działania.
• Słaba pompa paliwowa: Zużycie sekcji pompy paliwowej może objawiać się niewystarczającym ciśnieniem tłoczenia. Możliwość pożyczenia manometru i sprawdzenia wydajności pompy może pomóc zdiagnozować ten problem. Jeśli na poprzedniej pompie palił OK, a po założeniu nowej, mimo odpowietrzenia, tylko kopci na biało, to problem jest z pompą.
• Problem ze świecami żarowymi: W przypadku traktorów Iseki ciężko odpalających na zimno, mimo wymiany świec, warto upewnić się, że obwód grzania świec jest sprawny. Kopcenie na biało po nagrzaniu świec i przed zapłonem może na to wskazywać.

Koszt Ustawienia Kąta Wtrysku

Koszt profesjonalnego ustawienia kąta wtrysku w serwisie wynosi zazwyczaj od 150 do 350 zł. Czas trwania tego procesu nie powinien przekroczyć jednej godziny, pod warunkiem, że silnik posiada standardowe oznaczenia i nie występują dodatkowe komplikacje.
