Walce Drogowe: Zastosowanie, Rodzaje i Technologia

Walce drogowe - mimo swojej nazwy - wykorzystuje się nie tylko podczas prac drogowych, ale także w szerokim zakresie kształtowania terenu, na przykład w ogrodnictwie. Te specjalistyczne maszyny budowlane są nieocenione na placach budowy, gdzie prowadzi się roboty ziemne, oraz podczas przygotowywania masy nawierzchniowej w czasie budowy dróg. Ich głównym zadaniem jest zagęszczanie podłoża lub nawierzchni poprzez nacisk i ruch wałów, które skutecznie ubijają materiał. Odpowiednie przygotowanie podłoża ma kluczowe znaczenie w przebiegu wielu prac budowlanych, szczególnie w drogownictwie. Wszelkie niedokładności w tym etapie mogą skutkować przyspieszonym zużywaniem się nawierzchni i spadkiem bezpieczeństwa użytkowania dróg. Dlatego właśnie walce odgrywają tak istotną rolę w budowie i utrzymaniu dróg.

Historia i Ewolucja Walców Drogowych

Współczesny walec drogowy to bardzo rozbudowane rozwiązanie, którego podstawowa koncepcja znana jest już od czasów starożytnych. Przez wieki podstawowa konstrukcja walca oraz zasada jego działania pozostała taka sama: walec jest wyposażony w jeden lub więcej cylindrycznych wałów, których zadaniem jest dociążanie warstw gruntu. Wykorzystywane obecnie walce drogowe sposobem działania przypominają maszyny budowlane z drugiej połowy XIX wieku. W tamtych czasach do zagęszczania gruntów stosowano urządzenia napędzane silnikiem parowym. Walce z silnikami spalinowymi pojawiły się na początku XX wieku, a współczesne maszyny są znacznie bardziej zaawansowane technologicznie, co odróżnia je od historycznych odpowiedników.

Rodzaje Walców Drogowych

Walce drogowe można podzielić ze względu na różne parametry, takie jak sposób oddziaływania na podłoże, kształt i sprężystość wałów oraz ogólna konstrukcja. Różnorodność typów walców pozwala na wybór maszyny idealnie dopasowanej do specyfiki danego zadania.

Podział ze względu na sposób oddziaływania na podłoże

• Walce statyczne

  Walce statyczne to najpopularniejsze i najbardziej uniwersalne urządzenia, które oddziałują na powierzchnię jedynie własną masą i na dość niewielką głębokość. Wykorzystuje się je przede wszystkim do prac związanych z wykończeniem oraz do dogęszczania górnych warstw nasypów. Sprawdzają się przy zagęszczaniu gleby, asfaltu czy betonu.

• Walce wibracyjne

  Walce wibracyjne oddziałują na powierzchnię w sposób statyczny oraz dynamiczny jednocześnie. Wyposażone są w układ wirujących mas, generujących drgania o częstotliwości do 50 Hz. Walce wibracyjne mogą zostać poddane drganiom do 50 Hz, a głębokość ich oddziaływania na podłoże może sięgać nawet czterech metrów. Są to maszyny działające dzięki efektowi dynamicznego wspomagania statycznego, gdzie siła nacisku jest wzmacniana przez swobodnie opadające obciążniki. Doskonale radzą sobie z trudnym podłożem i sprawdzają się przy budowie dróg, ulic oraz tras rowerowych, w tym na gruntach takich jak żwiry, rumosze czy pospółki. Charakteryzują się dodatkowym mechanizmem wibracji, który zwiększa efektywność zagęszczania.

• Walce oscylacyjne

  Niektóre zaawansowane walce drogowe wyposażone są w funkcję oscylacji bębna. Oscylacja to delikatny ruch kołyszący bębna, szczególnie przydatny przy zagęszczaniu asfaltu bez powodowania nadmiernych przemieszczeń. Funkcja ta jest korzystna w sytuacjach, gdzie wymagana jest wyższa jakość wykończenia, np. na autostradach lub pasach startowych lotnisk.

Podział ze względu na kształt i sprężystość wałów

Walce dzieli się także ze względu na kształt i sprężystość wałów, wyróżniając urządzenia gładkie, okołkowane i tarczowe.

• Wały gładkie: Idealnie sprawdzają się przy końcowym wygładzaniu nawierzchni, nadając jej jednolitą i gładką strukturę.

• Wały okołkowane (tzw. stopowe): Modele z wypustkami efektywnie mieszają i zagęszczają warstwy gruntu, a także są najlepsze do dogęszczania górnych warstw nasypów. Wersje okołkowane dobrze sprawdzają się przy rozluźnianiu górnej warstwy gruntu, po czym często następuje zagęszczanie walcem ogumionym lub gładkim statycznym.

• Walce pneumatyczne: Wyposażone są w ogumione koła, dzięki którym nie uszkadzają delikatnych nawierzchni, jednocześnie skutecznie je zagęszczając.

Podział ze względu na konstrukcję

Na rynku dostępnych jest wiele typów maszyn do utwardzania podłoża, każda o unikalnych cechach. Profesjonaliści dysponują szerokim wachlarzem rozwiązań - od lekkich urządzeń ręcznych po ciężkie maszyny gąsienicowe.

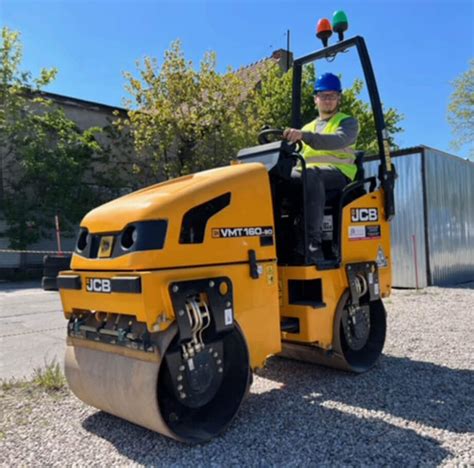

• Walce tandemowe: Modele z dwoma wałami (układ 1-2) idealnie sprawdzają się przy pracach na asfalcie.

• Walce trójwałowe: W ich przypadku środkowy element pełni funkcję dociskową.

• Walce przegubowe (ramowe): Pozwalają na pracę na nierównym terenie, np. skarpach, dzięki swojej elastycznej konstrukcji.

• Walce ze sztywną ramą: Oferują większą stabilność na płaskich powierzchniach.

• Mini walce: Różnią się między sobą wielkością, a więc także przeznaczeniem, charakteryzując się wysoką jakością wykonania i zaawansowaniem technologicznym.

Zasada Działania i Technologia

Jak działa walec drogowy? Nowoczesne technologie pozwalają maszynom do zagęszczania działać z niespotykaną dotąd precyzją. Sercem każdego walca jest układ napędowy, składający się z silnika, przekładni oraz sprzęgła hydrokinetycznego. Kluczowe dla skuteczności są masa maszyny, rodzaj wałów oraz technologia pracy, w tym wykorzystanie wibracji.

Współczesne modele walców wyposażone są w silniki spalinowe lub hydrauliczne o mocy 50-200 KM oraz intuicyjne systemy sterowania. Wały mogą ważyć nawet 20 ton, a ich ciężar odgrywa kluczową rolę w procesie zagęszczania. Walec może oddziaływać na podłoże nawet do czterech metrów głębokości, co jest zależne od modelu maszyny i jej masy własnej. Przy zagęszczaniu konkretnego gruntu można uzyskać jego optymalną elastyczność, osiągając dowolną amplitudę mierzoną od 0 do maksymalnej wartości, co jest niezwykle precyzyjne w produkowanych obecnie maszynach.

Rola układów hydraulicznych

Sercem wielu potężnych walców jest układ hydrauliczny - technologia, która zrewolucjonizowała wydajność i funkcjonalność operacji walcowania dróg. Układy hydrauliczne, w przeciwieństwie do tradycyjnych układów mechanicznych, zapewniają bardziej elastyczny i efektywny sposób przenoszenia mocy z silnika na różne elementy walca. Pompa hydrauliczna napędzana silnikiem tłoczy płyn hydrauliczny pod ciśnieniem, co umożliwia płynne i precyzyjne przekazywanie mocy na koła napędowe. Silnik hydrauliczny podłączony do kół można regulować w celu zmiany prędkości i momentu obrotowego w zależności od konkretnych wymagań pracy.

Sterowanie jest krytycznym aspektem obsługi walca drogowego, a układ hydrauliczny odgrywa kluczową rolę w zapewnianiu dokładnego i szybkiego sterowania układem kierowniczym. Hydrauliczny układ kierowniczy składa się zazwyczaj z pompy sterującej, zaworu sterującego i cylindrów hydraulicznych, co pozwala na łatwe manewrowanie maszyną, nawet w ciasnych przestrzeniach.

Wibracje są kluczową cechą wielu walców drogowych, ponieważ pomagają skuteczniej zagęszczać ziemię lub asfalt. Układ hydrauliczny jest odpowiedzialny za wytwarzanie i kontrolowanie tych wibracji. Hydrauliczny układ wibracyjny zwykle zawiera silnik hydrauliczny, który napędza ciężar mimośrodowy. Może on regulować amplitudę i częstotliwość wibracji, dostosowując je do różnych materiałów i wymagań zagęszczania. Na przykład, podczas zagęszczania żwiru bardziej skuteczna może być wyższa amplituda i niższa częstotliwość, podczas gdy asfalt może wymagać mniejszej amplitudy i wyższej częstotliwości.

Układ hydrauliczny zapewnia także doskonałą kontrolę nad prędkością i kierunkiem jazdy walca. Operator może za pomocą dźwigni sterującej regulować przepływ płynu hydraulicznego do silnika napędowego, zmieniając w ten sposób prędkość walca. Ta elastyczność w zakresie kontroli prędkości i kierunku ma kluczowe znaczenie podczas procesu zagęszczania. Dodatkowo, układy hydrauliczne walca samojezdnego mogą służyć do sterowania różnymi osprzętem i narzędziami, takimi jak cylindry hydrauliczne obsługujące lemiesz czy pompy hydrauliczne do systemów zraszania wodą.

Zalety układów hydraulicznych

Zastosowanie układów hydraulicznych w walcach drogowych jezdnych ma kilka kluczowych zalet:

• Wysoki stosunek mocy do masy: Układy hydrauliczne są znane z efektywnego wykorzystania mocy.
• Płynna i precyzyjna kontrola: Operator może z łatwością precyzyjnie regulować funkcje maszyny, takie jak prędkość, kierunek i ustawienia wibracji.
• Niezawodność i niska konserwacja: Układy hydrauliczne są na ogół bardziej niezawodne i wymagają mniej konserwacji w porównaniu z tradycyjnymi układami mechanicznymi. Uszczelnione elementy hydrauliczne są mniej podatne na kurz, brud i wilgoć, co zmniejsza ryzyko zużycia i uszkodzenia.

Podsumowując, układ hydrauliczny jest integralną częścią walca samojezdnego, umożliwiającą realizację szerokiego zakresu funkcji niezbędnych do efektywnej budowy i zagęszczania dróg.

Zastosowania i Znaczenie Zagęszczania

Walce drogowe są wykorzystywane wszędzie tam, gdzie potrzebny jest mocny nacisk wałów na podłoże, generowany podczas jazdy masywnego walca. Dzięki nim można szybko, skutecznie oraz precyzyjnie (z zachowaniem wysokiego poziomu bezpieczeństwa) realizować zarówno roboty drogowe, jak i budowlane. Tego typu sprzęty sprawdzą się przede wszystkim do zagęszczania gruntów oraz przy okazji tworzenia masy nawierzchniowej stosowanej przy budowie dróg.

Praca walcem przebiega zazwyczaj w trzech etapach: najpierw następuje wstępne profilowanie terenu, a następnie do akcji wkraczają wibratory udarowe (25-50 Hz). Dzięki temu każda warstwa osiąga optymalną gęstość. Walec drogowy może być wykorzystywany do tworzenia nowej nawierzchni lub jej remontu. W wielu pracach, w tym przy zagęszczaniu gruntu, budowie dróg, a także w architekturze krajobrazu, bardzo dobrze sprawdza się wynajem walców drogowych.

Dlaczego warto poświęcić szczególną uwagę procesowi zagęszczania podczas prac drogowych? Badania pokazują, że prawidłowe walcowanie zmniejsza porowatość materiału o 15-25%. To przekłada się bezpośrednio na wytrzymałość nawierzchni, która jest kluczowa dla jej długowieczności i bezpieczeństwa. Ważne jest, aby pamiętać, że kluczowe znaczenie ma temperatura pracy. Dla mieszanek bitumicznych optymalny zakres to 110-140°C.

Uprawnienia Operatora Walca

Aby legalnie obsługiwać walec drogowy, należy zdobyć odpowiednie uprawnienia. Wymaga to odbycia kursu lub szkolenia, które zakończone jest egzaminami: teoretycznym, a następnie praktycznym. Kurs operatora walca przygotowuje do profesjonalnego nabycia kwalifikacji uprawniających do pracy w zawodzie operatora maszyn (do wszystkich rodzajów walca drogowego klasy III - pojemność do 2,5 m³).

W trakcie szkolenia teoretycznego kursant zapoznaje się z wiedzą dotyczącą prawidłowej obsługi walca i właściwych zachowań podczas awarii. W części praktycznej szkolenia poznaje się budowę i sposób obsługi walca oraz testuje umiejętności uczestników jako kierowców takiej maszyny. Szkolenie operatorów jest kluczowe dla bezpieczeństwa i efektywności pracy.
