W codziennym funkcjonowaniu zakładów przemysłowych często spotykamy się z terminami „wciągarka” i „wciągnik”. Choć na pierwszy rzut oka mogą wydawać się zamienne, w rzeczywistości opisują dwa zupełnie różne urządzenia. Znajomość tych różnic jest kluczowa, zwłaszcza jeśli stoimy przed wyborem urządzenia do nowej inwestycji, modernizacji linii produkcyjnej czy przystosowania stanowiska do nowych zadań.
Czym jest wciągnik?

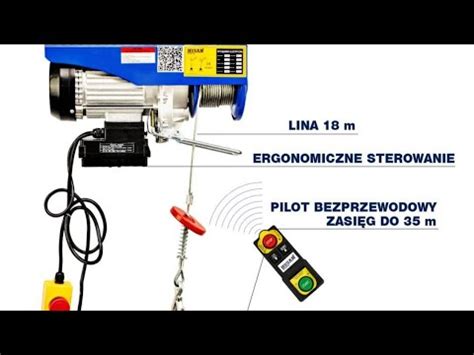

Wciągnik to urządzenie transportu bliskiego (UTB), służące do podnoszenia i opuszczania ładunków w pionie. Jest integralnym elementem wielu systemów dźwignicowych, takich jak suwnice, żurawie, systemy podwieszane czy stanowiska montażowe. Jego konstrukcja została zaprojektowana z myślą o maksymalnej kontroli nad ładunkiem w osi pionowej.
Budowa i charakterystyka
- Kompaktowa obudowa: Mechanizmy wciągnika są zamknięte w zwartej obudowie, która pełni rolę konstrukcji nośnej.
- Element nośny: Lina stalowa lub łańcuch zakończony zbloczem hakowym.
- Napęd: Dostępne są wersje z napędem elektrycznym, ręcznym lub pneumatycznym.
Czym jest wciągarka?
Wciągarka (zwana również wyciągarką) to urządzenie mechaniczne, którego podstawowym zadaniem jest przeciąganie lub przesuwanie ładunku. Najczęściej odbywa się to w poziomie - wzdłuż podłoża lub po torowisku.
Budowa i charakterystyka
- Otwarta konstrukcja: Wciągarka nie posiada całościowej obudowy. Składowe elementy, takie jak silnik i bęben, montowane są na otwartej ramie.
- Bęben linowy: Kluczowym elementem jest stalowy walec, wokół którego nawija się lina.
- Zastosowanie: Przeciąganie ciężkich konstrukcji stalowych, relokacja maszyn czy obsługa stoczni i portów przeładunkowych.
Zestawienie różnic technicznych
| Cecha | Wciągnik | Wciągarka |
|---|---|---|
| Główny ruch | Pionowy (podnoszenie/opuszczanie) | Poziomy (przeciąganie) |
| Konstrukcja | Zamknięta, kompaktowa obudowa | Otwarta rama montażowa |
| Mobilność | Zazwyczaj montowany na stałe (suwnice) | Często mobilny, montowany na pojazdach |
| Hamulce | Mechaniczne do podtrzymywania ładunku | Dynamiczne (do ładunków tocznych) |
Wciągarki łańcuchowe kontra linowe
Wybór między typem cięgna zależy od specyfiki pracy:
- Wciągarki łańcuchowe: Są kompaktowe i trwałe. Sprawdzają się w trudnych warunkach (wilgoć, zapylenie) oraz wszędzie tam, gdzie wymagana jest precyzja pozycjonowania.
- Wciągarki linowe: Oferują wyższe parametry nośne i większą trwałość przy pracy wielozmianowej. Lina jest bardziej elastyczna i lepiej tłumi drgania, co zapewnia płynniejszą pracę.
Bezpieczeństwo i przepisy
Warto pamiętać, że zgodnie z Rozporządzeniem Rady Ministrów z dnia 7 grudnia 2012, zarówno wciągniki, jak i wciągarki podlegają dozorowi technicznemu. Wiele urządzeń o mniejszej mocy (np. zasilanych 230V i o udźwigu do 2000 kg) podlega tzw. dozorowi uproszczonemu, co oznacza brak konieczności zgłaszania do UDT, ale wymaga regularnych przeglądów technicznych wykonywanych przez osoby z odpowiednimi uprawnieniami.
Uwaga: Używanie wciągarki do podnoszenia ładunków z ziemi, jeśli nie jest ona do tego specjalnie zaprojektowana, jest niebezpieczne, gdyż wciągarki zazwyczaj nie posiadają mechanicznych hamulców bezpieczeństwa wymaganych przy pracy w pionie.
