Kompleksowy przewodnik po ładowaniu i uruchamianiu traktorków ogrodowych Husqvarna

Właściciele traktorów ogrodowych Husqvarna mogą napotkać różne sytuacje, w których uruchomienie maszyny jest utrudnione. Problemy te często wynikają z wielu czynników, takich jak typ produktu, stan akumulatora czy jakość paliwa. Prawidłowe ładowanie akumulatora i znajomość procedur awaryjnego uruchamiania są kluczowe dla sprawnego działania traktorka.

Ładowanie akumulatora w traktorku ogrodowym Husqvarna

Niezwykle ważne jest utrzymanie akumulatora w odpowiednim stanie naładowania. Jeśli produkt nie jest używany przez dłuższy czas, akumulator może utracić moc, co uniemożliwi uruchomienie silnika. Regularne sprawdzanie ładowarki i akumulatora pod kątem uszkodzeń jest kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania urządzenia.

Metody ładowania akumulatora

Istnieją dwie główne metody ładowania akumulatora w traktorku ogrodowym Husqvarna:

• Ładowanie na elektromagnesie rozrusznika:
  1. Podłączyć dodatni (+) przewód ładowania do zacisku dodatniego (+) (A) elektromagnesu rozrusznika.
  2. Podłączyć ujemny (-) przewód ładowania do ujemnego (-) punktu połączenia (B).

  UWAGA: Nie należy używać ładowarki rozruchowej, ponieważ może to spowodować uszkodzenie układu elektrycznego produktu. Zawsze odłączać stację ładującą przed uruchomieniem silnika.

• Ładowanie bezpośrednio na akumulatorze:

  Naładować akumulator za pomocą standardowej ładowarki. Umiejscowienie akumulatora może się różnić w zależności od modelu traktora ogrodowego.

Wskazówki dotyczące prawidłowego ładowania

• Przed pierwszym użyciem należy naładować akumulator, ponieważ nowy akumulator nie jest w pełni naładowany.
• Należy używać wyłącznie zatwierdzonych ładowarek.
• Proces ładowania jest możliwy tylko wtedy, gdy temperatura akumulatora mieści się w dozwolonym zakresie (0°-38°C).
• Akumulator może być użytkowany w zakresie temperatur od 0°C do 40°C.
• W przypadku przejścia akumulatora w tryb uśpienia (np. z powodu przechowywania lub bardzo niskiego poziomu naładowania), należy nacisnąć i przytrzymać przycisk START przez 2 sekundy. Jeśli akumulator nie uruchamia się, należy ładować go w sposób ciągły, aż do pełnego naładowania. Czas ładowania w trybie uśpienia jest dłuższy.
• Podłączyć ładowarkę do uziemionego gniazda ściennego oraz do produktu, a następnie ustawić przełącznik WŁ./WYŁ. ładowarki w położeniu WŁ.
• Akumulator jest całkowicie naładowany, gdy wszystkie 4 diody LED świecą światłem ciągłym.
• Przed odłączeniem ładowarki należy ustawić przełącznik WŁ./WYŁ. w położeniu WYŁ.

OSTRZEŻENIE: Nieprawidłowo używana lub uszkodzona ładowarka może spowodować porażenie prądem, wyciek z akumulatora lub zbyt wysokie temperatury.

Rozwiązywanie problemów z uruchamianiem silnika

Jeśli traktorek ogrodowy Husqvarna ma trudności z uruchomieniem, istnieje wiele potencjalnych przyczyn, które należy zdiagnozować.

Problemy z akumulatorem i układem ładowania

Jeśli problem z ładowaniem akumulatora występuje pomimo jego wymiany (jak w przypadku traktorka CTH 194 Husqvarna z silnikiem Kohler Courage 19HP 597cc sv590), należy zdiagnozować cały układ ładowania.

1. Sprawdzenie napięcia instalacji: Podczas pracy silnika (najlepiej na średnich lub roboczych obrotach) napięcie powinno mieścić się w przedziale 13.8-14.4V lub 13.9-14.5V, w zależności od regulatora napięcia w alternatorze.
2. Pomiar prądu ładowania: Wymaga podłączenia amperomierza między alternator a akumulator. Należy pamiętać, że oprócz prądu ładowania akumulatora będzie również mierzony prąd płynący do innych odbiorników (np. układ zapłonowy, światła, kontrolki).
3. Kontrola prądnicy i regulatora: W przypadku powtarzających się problemów z ładowaniem należy sprawdzić stan prądnicy i regulatora.
4. Bezpieczniki i ciągłość przewodów: Należy sprawdzić bezpieczniki oraz ciągłość przewodów w instalacji elektrycznej.
5. Przewód masowy: Przewód masowy musi być równie "gruby" jak przewód plusowy. Częstym problemem jest skorodowany most masowy między ramą a silnikiem.

Problemy z paliwem i filtrami

• Świeże paliwo: Należy napełnić zbiornik paliwa świeżym, czystym, zwykłym paliwem o liczbie oktanowej co najmniej 87. Nie wolno przepełniać zbiornika ani mieszać oleju z paliwem. Zaleca się kupowanie benzyny w ilości, która zostanie zużyta w ciągu 30 dni, aby zapewnić jej świeżość. OSTRZEŻENIE: Wycierać wszelkie ślady rozlanego paliwa. Nie stosować, nie przechowywać ani nie rozlewać paliwa w pobliżu otwartego ognia.
• Filtr powietrza: Zatkany filtr powietrza może spowodować zasysanie zanieczyszczeń do silnika i ograniczać dopływ powietrza, co utrudnia jego uruchomienie. Należy regularnie czyścić lub wymieniać filtr powietrza.
• Filtr paliwa: Filtr paliwa w traktorze ogrodowym należy wymieniać raz na sezon lub gdy ulegnie zapchaniu.

Problemy ze świecą zapłonową

Jeśli świeca zapłonowa jest brudna lub uszkodzona, uruchomienie produktu będzie utrudnione. Należy ją wymienić.

Inne problemy z silnikiem i jego komponentami

• Gaźnik: Problemy z gaźnikiem (nieszczelności, niewłaściwe ustawienie iglicy lub pływaka) mogą powodować falujące obroty, przerywanie pracy silnika lub trudności z uruchomieniem. Może być konieczna regulacja gaźnika lub wymiana uszczelki.
• Silnik nie wchodzi na wysokie obroty: Jeśli silnik nie osiąga wysokich obrotów po dodaniu gazu i gaśnie po wyłączeniu ssania, może to wskazywać na brak paliwa.
• Problemy z odpalaniem na gorącym silniku: Trudności z uruchomieniem rozgrzanego silnika mogą być związane z luzami zaworowymi.
• Przerwania i gaśnięcie na pochyłościach: Mogą świadczyć o problemach z dopływem paliwa lub układem zapłonowym.
• Iskry przy wajsze kosiska: Mogą wskazywać na problemy z masą układu elektrycznego.
• Silnik wyłącza się po puszczeniu hamulca: Może być związane z układem bezpieczeństwa lub jego awarią.
• Szybki stukot pod fotelem: Po przekręceniu kluczyka może wskazywać na problem z solenoidem lub innym elementem układu rozruszowego.
• Uszkodzony rozrusznik: Jeśli rozrusznik nie działa, konieczna jest jego wymiana.

Awaryjne uruchamianie traktorka kosiarki "na krótko"

Awaryjne uruchamianie traktorka kosiarki, zwłaszcza w sytuacjach awaryjnych, wymaga zrozumienia podstawowych zasad działania układu rozruchowego. Procedura ta jest przeznaczona dla większości traktorków z rozrusznikiem elektrycznym.

Procedura awaryjnego uruchomienia

Można na kilka sekund zewrzeć dodatni zacisk zasilający (+12 V) na elektromagnesie rozrusznika z jego zaciskiem sterującym (S) przy użyciu zaizolowanego przewodu lub śrubokręta. Rozrusznik zakręci silnikiem, pod warunkiem spełnienia kilku kluczowych czynników:

1. Sprawny akumulator: Napięcie powinno wynosić co najmniej 12,5 V w stanie spoczynku.
2. Odblokowany zapłon/układ STOP: W przypadku uszkodzenia stacyjki, przewód STOP musi być odpięty od masy.
3. Spełnione blokady bezpieczeństwa: Upewnij się, że dźwignia zmiany biegów jest w pozycji neutralnej (N/P), hamulec postojowy jest zaciągnięty, a wałki kosiarki są wyłączone (PTO).

Elementy elektromagnesu rozrusznika

Na elektromagnesie rozrusznika znajdują się:

• Dwa grube zaciski:
  • B-ATT (Battery): Gruba kable podłączone bezpośrednio do dodatniego bieguna akumulatora (+12 V).
  • M-MOTOR: Przewodzi prąd rozruchowy (100-200 A).
• Cieńszy zacisk:
  • S (Start/Signal): Przewód sterujący.
  • I (Ignition boost): Opcjonalny, drugi cienki zacisk w nowszych modelach z ECU, zapewniający dodatkowy impuls zapłonowy.

Kroki awaryjnego uruchomienia

1. Przygotuj drogę gaszenia silnika, zanim zaczniesz. Upewnij się, że traktorek stoi na płaskim terenie, hamulec postojowy jest zaciągnięty, skrzynia biegów w pozycji N/P, a noże wyłączone.
2. Sprawdź naładowanie akumulatora (minimum 12,5 V).
3. Ustaw kluczyk w pozycji ON lub odłącz przewód STOP od masy, jeśli stacyjka jest uszkodzona.
4. Za pomocą izolowanego przewodu lub śrubokręta połącz zaciski B i S na 1-3 sekundy. Powinieneś usłyszeć "klik" i natychmiastowy obrót rozrusznika.
5. Po uruchomieniu silnika natychmiast odsuń narzędzie od zacisków, aby uniknąć uszkodzenia elektromagnesu.

Dodatkowe uwagi: Zwarcie B-S omija jedynie obwód sterujący (20-30 A) i prowadzi do umiarkowanego iskrzenia. Mostkowanie dwóch grubych zacisków B-M (obejście drugiego poziomu) powoduje znacznie większe iskrzenie i należy je stosować tylko do testów, używając grubego przewodu (≥16 mm²).

Specyfika nowszych modeli i systemów elektronicznych

Wiele nowoczesnych traktorków, w tym niektóre modele Husqvarna, John Deere serii X300/X500 (po 2019 r.) oraz Stiga Estate (modele smart), wyposażonych jest w moduły RIO lub ECU, które odcinają zasilanie cewek. W takich przypadkach samo zwarcie rozrusznika może być niewystarczające. Awaryjne obejście może wymagać podania +12 V na zacisk IGN lub wgrania serwisowego programu "bypass harness", co jest czynnością serwisową i potencjalnie może skutkować utratą gwarancji. Rosnąca liczba traktorków wyposażana jest w elektroniczne moduły bezpieczeństwa, takie jak kontroler fotela czy kontroler PTO. Producenci wprowadzają również złącza serwisowe (Service Start Connector), które stanowią bezpieczniejszą formę obejścia, minimalizując ryzyko iskrzenia.

Kluczowe aspekty dotyczące bezpieczeństwa i gwarancji

• Konsekwencje prawne: Nieautoryzowane uruchomienie maszyny może być traktowane jako próba kradzieży. Producenci w instrukcjach zakazują takich działań poza obsługą serwisową.
• Utrata gwarancji: Ślady przepaleń na elektromagnesie lub złączu mogą zostać uznane za "niewłaściwe użytkowanie" i skutkować unieważnieniem gwarancji.
• Ryzyko urazów: Ominięcie czujnika fotela może prowadzić do poważnych urazów, jeśli operator zsunie się z siedzenia podczas pracy maszyny.

Uruchamianie silnika typu diesel

Metoda awaryjnego uruchamiania opisana powyżej nie działa w silnikach Diesla z elektro-rozpylaczem lub samoczynnymi świecami żarowymi, ponieważ wymagają one dodatkowego zasilania sterownika i pompki.

Długotrwałe kręcenie rozrusznikiem

Długotrwałe kręcenie rozrusznikiem (powyżej 10 sekund) może prowadzić do jego przegrzania, ponieważ lakier emalii cewek traci swoje właściwości w temperaturze powyżej 120 °C.

Konserwacja i przygotowanie do zimowego przechowywania

Aby zapewnić bezproblemowe uruchomienie traktorka na wiosnę, zaleca się odpowiednie przygotowanie do zimowego przechowywania. W przypadku silnika można rozważyć wlanie oleju na tłoki i ręczne obrócenie wału silnika. Regularne monitorowanie stanu akumulatora i prawidłowe jego ładowanie są kluczowe dla długotrwałej pracy maszyny.

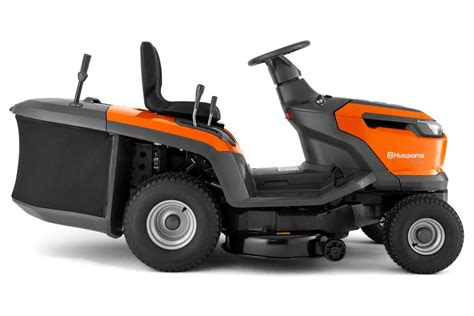

Charakterystyka traktorka ogrodowego Husqvarna TC 112

Traktor ogrodowy Husqvarna TC 112 został stworzony do łatwego manewrowania w wąskich przestrzeniach oraz efektywnego koszenia nawet dużych trawników. Posiada silnik jednocylindrowy Husqvarna HS 413AE o mocy 8 kW. Kosiarka jest napędzana hydrostatyczną przekładnią, dzięki której prowadzenie traktora jest bardzo łatwe. Zmiana kierunku i prędkości jazdy odbywa się poprzez naciśnięcie odpowiedniego pedału w wybranym kierunku: do przodu lub tyłu.

Kluczowe cechy Husqvarna TC 112

• Napęd: Hydrostatyczna przekładnia sterowana pedałem, umożliwiająca łatwą kontrolę prędkości i kierunku jazdy.
• Szerokość koszenia: Wytrzymały agregat tnący o szerokości roboczej 95 cm.
• Wysokość koszenia: Regulacja wysokości koszenia w zakresie 25-100 mm za pomocą dźwigni.
• Kosz: Pojemny kosz na trawę o pojemności 200 litrów, pozwalający na dłuższe i efektywniejsze koszenie.
• Kompaktowe wymiary: Minimalizują potrzebną przestrzeń do przechowywania i ułatwiają manewrowanie w wąskich przejściach.
• Koła podporowe agregatu tnącego: Zapobiegają zdzieraniu trawy i uszkodzeniom trawnika na nierównym terenie.
• Ergonomia: Regulowany fotel kierowcy, ergonomicznie rozmieszczone dźwignie i intuicyjne sterowanie pedałami.
• Licznik motogodzin: Umożliwia łatwe monitorowanie czasu pracy i planowanie przeglądów serwisowych.
• Podwójne reflektory: Gwarantują doskonałą widoczność podczas jazdy po zmroku.
• Widoczny wskaźnik poziomu paliwa: Umożliwia łatwe sprawdzenie poziomu.
• Zintegrowany hak holowniczy: Rozszerza funkcjonalność urządzenia, umożliwiając korzystanie z różnorodnych akcesoriów.
• Rozruch za pomocą kluczyka: Łatwa obsługa w każdych warunkach pogodowych bez konieczności załączania ssania.

Traktor Husqvarna TS 243T - cechy i funkcjonalność

Traktor Husqvarna TS 243T to wysokiej klasy traktor ogrodowy przeznaczony dla rolników, którzy potrzebują wydajnego urządzenia do bardzo dużych obszarów, użytkowanego często i przez cały rok. To wysokowydajna maszyna z wyrzutem bocznym, wyposażona w potężny, dwucylindrowy silnik Briggs & Stratton Endurance Series, nie wymagający użycia ssania przy rozruchu.

Kluczowe cechy Husqvarna TS 243T

• Silnik: Potężny, dwucylindrowy silnik Briggs & Stratton Endurance Series.
• Przekładnia: Hydrostatyczna sterowana pedałem, zapewniająca wygodną i bezproblemową pracę.
• Oś: Przednia żeliwna oś zapewnia doskonałe wyważenie i stabilność.
• Koła: Duże i szerokie tylne koła z bieżnikiem antyskalpowym zwiększają przyczepność i zmniejszają ryzyko uszkodzenia delikatnego podłoża.
• Wskaźnik poziomu naładowania akumulatora: Na bieżąco informuje o stanie akumulatora.
• Regulacja wysokości koszenia: Łatwo dostępna dźwignia regulacji dla większej ergonomii.
• Kółka podporowe urządzenia tnącego: Zmniejszają ryzyko uszkodzenia trawy na nierównym terenie.
• Zestaw BioClip®: Umożliwia przekształcenie traktora tak, aby kosił i rozdrabniał trawę, która szybko zamienia się w nawóz.
• Bezpieczeństwo: W momencie, gdy kierowca opuszcza fotel, silnik oraz urządzenie tnące wyłączają się automatycznie.
• Komfort: Fotel z podłokietnikami dla zwiększenia komfortu pracy.
• Wszechstronność: Duży wybór osprzętu umożliwia wszechstronne wykorzystanie traktora przez cały rok.

Podłączanie stacji ładującej dla robota koszącego Automower®

Po zainstalowaniu przewodu ograniczającego i przewodów doprowadzających w instalacji Automower® kolejnym krokiem jest podłączenie ich do stacji ładującej. Przewód ograniczający definiuje obszar pracy robota, natomiast przewody doprowadzające pomagają mu sprawnie wrócić do stacji ładującej.

Kroki podłączania przewodów do stacji ładującej

1. Przygotowanie przewodów: Do podłączania przewodów skorzystaj ze złączy Automower®. Otwórz złącze, włóż przewód, a następnie zamknij je za pomocą szczypiec. Przytnij przewód, tak aby ponad każdym złączem wystawał na długość 1-2 cm / 0,4-0,8 cala.
2. Uzyskiwanie dostępu do stacji ładującej: Przechyl część górną stacji ładującej. W przypadku modeli Automower® NERA należy również otworzyć pokrywę z przodu stacji ładującej.
3. Podłącz przewód ograniczający: Wsuń prawe złącze przez prawy otwór w kolumnie stacji ładującej i przymocuj je do metalowego styku z oznaczeniem „AR”. Wykonaj te same czynności w przypadku lewego złącza, mocując je do styku z oznaczeniem „AL”.
4. Podłączanie przewodu doprowadzającego: Wciśnij złącze na metalowy styk z oznaczeniem GUIDE, G1, G2 lub G3. Liczba dostępnych styków i obsługiwanych przewodów doprowadzających zależy od konkretnego modelu Automower®.
   Uwaga: Wspornik przewodu doprowadzającego różni się w zależności od modelu:
   • Automower® 320 NERA, 305E NERA i 310E NERA mają trzy złącza przewodu doprowadzającego, ale obsługują tylko dwa przewody doprowadzające (należy używać wyłącznie G1 i G2). Przewód doprowadzający podłączony do styku G3 nie będzie działać w tych modelach.
   • Automower® 405XE NERA, 410XE NERA, 430X NERA i 450X NERA obsługują wszystkie trzy przewody doprowadzające (G1, G2, and G3).
5. Przymocuj stację ładującą: Gdy przewód ograniczający i przewody doprowadzające są podłączone do stacji ładującej, możesz przymocować stację ładującą do podłoża za pomocą dostarczonych śrub. Wskazówka! Oznaczenie przewodów etykietami może ułatwić ich ponowne podłączanie, zwłaszcza jeśli stacja ładująca będzie przechowywana w pomieszczeniu w okresie zimowym.
