Samochody WUKO i wysokociśnieniowe węże do czyszczenia kanalizacji

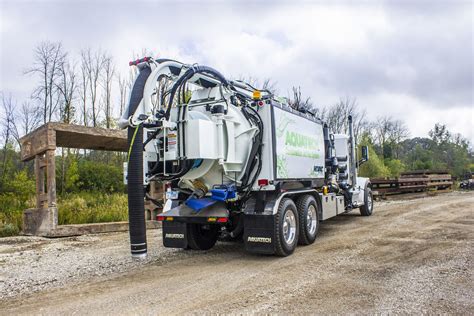

Samochody WUKO to specjalistyczne pojazdy asenizacyjne przeznaczone do kompleksowego czyszczenia i udrażniania kanalizacji sanitarnej, deszczowej oraz przemysłowej. Ich nazwa, "WUKO", historycznie wywodzi się od Wytwórni Urządzeń Komunalnych w Łodzi, która produkowała tego typu sprzęt.

Pojazdy te są kluczowym elementem w sektorze komunalnym, przedsiębiorstwach gospodarki ściekowej oraz usług asenizacyjnych, gdzie niezawodność, wydajność i bezpieczeństwo mają priorytetowe znaczenie. Są wyposażone w wysokociśnieniowe pompy wodne, zbiorniki na wodę i osady oraz systemy ssące, które skutecznie usuwają piasek, muł, osady denne oraz inne zanieczyszczenia z przewodów i rur kanalizacyjnych.

Rodzaje i przeznaczenie samochodów WUKO

Samochody WUKO są dostępne w różnych klasach DMC (dopuszczalnej masy całkowitej), co umożliwia ich precyzyjne dopasowanie do rodzaju prac, specyfiki sieci kanalizacyjnych oraz warunków eksploatacji.

Klasyfikacja według DMC i zastosowania

• Kompaktowe pojazdy (niska DMC): Przeznaczone są do pracy w wąskich uliczkach miejskich, na osiedlach oraz w trudno dostępnych miejscach. Sprawdzają się przy czyszczeniu kanalizacji o średnicy małej i średniej, w studzienkach przydomowych, separatorach i niewielkich przepompowniach. Ich kompaktowe wymiary i niska DMC umożliwiają obsługę pojazdu przez kierowców z prawem jazdy kategorii B, co zwiększa elastyczność użytkowania.
• Pojazdy średniej wielkości: Służą do obsługi sieci kanalizacyjnych w miastach i mniejszych zakładach przemysłowych. Efektywnie czyszczą przewody sanitarne i burzowe średniej średnicy, przepompownie oraz studzienki kanalizacyjne. Większa pojemność zbiornika wody umożliwia dłuższą pracę bez konieczności częstego napełniania.
• Pojazdy o dużej DMC: Przeznaczone do pracy w sieciach miejskich i przemysłowych o większych średnicach. Nadają się do czyszczenia kolektorów, rurociągów średniej wielkości, udrażniania i konserwacji przewodów kanalizacyjnych. Dłuższe węże i większa pojemność zbiornika umożliwiają pracę na dłuższych trasach bez przerwy na uzupełnianie wody.
• Profesjonalne pojazdy ciężkie: To maszyny do dużych sieci kanalizacyjnych i przemysłowych, charakteryzujące się wysoką wydajnością pompy i dużą pojemnością zbiornika wody. Sprawdzają się w czyszczeniu kolektorów głównych, przepompowni przemysłowych oraz rurociągów o dużych średnicach. Mogą pracować w trudnych warunkach miejskich i przemysłowych, gdzie wymagana jest duża moc i wysoka pojemność.

Stałe zabudowy samochodów WUKO są zwykle montowane na 2-, 3- lub 4-osiowych podwoziach samochodów ciężarowych. Decydująca jest tu wielkość cysterny, która jest integralną częścią konstrukcji. Poniższa tabela przedstawia typowe pojemności cystern w zależności od podwozia:

Niezależnie od wielkości i typu nadwozia, maszyny te charakteryzują się solidną i względnie nieskomplikowaną konstrukcją, prostą obsługą i niskimi kosztami konserwacji.

Budowa i kluczowe technologie samochodów WUKO

Pojazdy WUKO zostały zaprojektowane z myślą o wysokiej wydajności pracy, trwałości oraz bezpieczeństwie użytkowania, integrując szereg zaawansowanych rozwiązań technologicznych.

Zbiorniki

Zbiorniki w samochodach WUKO są często dwukomorowe, ze stałą przegrodą, co umożliwia jednoczesne przechowywanie osadu i czystej wody. Taki podział pozwala na efektywne prowadzenie prac czyszczących bez konieczności częstego opróżniania i napełniania zbiorników, co znacząco zwiększa wydajność operacyjną systemu. Zbiorniki są wykonane z wysokiej jakości materiałów odpornych na korozję, co zapewnia ich długą żywotność i niezawodność. Stała przegroda gwarantuje całkowite odseparowanie obu komór, eliminując ryzyko mieszania się osadu z czystą wodą.

Systemy hydrauliczne i opróżnianie

Kluczowym elementem są hydraulicznie otwierane i ryglowane dennice tylne, które umożliwiają szybkie i bezproblemowe opróżnianie komory osadów. System hydrauliczny pozwala na precyzyjne sterowanie procesem otwierania i zamykania dennicy, zwiększając bezpieczeństwo i komfort pracy operatora. Ryglowanie dennicy zapewnia pełną szczelność podczas transportu. Dodatkowo, hydraulicznie podnoszony zbiornik (wywrotny) umożliwia przechylenie całej konstrukcji, co pozwala na dokładne opróżnienie jej zawartości.

Pompy i kompresory

Pojazdy WUKO są wyposażone w wysokociśnieniowe pompy wodne, które umożliwiają skuteczne czyszczenie kanałów, nawet w przypadku silnych zatorów i nagromadzenia osadów czy piasku. Wysokie ciśnienie w połączeniu z dużą wydajnością pompy (od 100 l/min do 250 l/min przy ciśnieniu od 100 bar do 200 bar) sprawia, że strumień wody jest wystarczająco mocny do usuwania wszelkich zanieczyszczeń. Usuwanie osadu odbywa się na zasadzie podciśnienia wytworzonego w zbiorniku przez kompresor, często chłodzony cieczą, co umożliwia ciągłą pracę podczas intensywnych operacji czyszczenia kanalizacji.

Systemy sterowania i wizualizacji

Zaawansowane systemy sterowania umożliwiają precyzyjną kontrolę wszystkich funkcji pojazdu. Intuicyjne panele sterowania w kabinie operatora oraz zewnętrzne panele obsługowe (często przystosowane do pracy w rękawicach roboczych) pozwalają na łatwe zarządzanie pracą pompy wodnej, kompresora oraz systemu hydraulicznego. Oświetlenie LED, montowane na zabudowie i w obszarze roboczym, znacząco poprawia widoczność podczas pracy po zmroku lub w trudnych warunkach atmosferycznych. Sterowanie radiowe dodatkowo zwiększa komfort i bezpieczeństwo, pozwalając operatorowi kontrolować najważniejsze funkcje pojazdu z wykorzystaniem pilota lub przenośnego panelu sterowania. Na wyświetlaczach można obserwować bieżące parametry pracy, takie jak prędkość obrotowa silnika, ciśnienie wody czy długość węża do płukania.

Mechanizm działania i zastosowanie pojazdów WUKO

Samochody WUKO stosują skuteczną metodę hydrodynamicznego czyszczenia, która radzi sobie z szerokim spektrum zanieczyszczeń gromadzących się w sieciach kanalizacyjnych.

Typowe zanieczyszczenia w kanalizacji

W przewodach kanalizacyjnych lądują bardzo różne zanieczyszczenia: resztki jedzenia, popiół, tkaniny, artykuły higieniczne, różnego rodzaju przedmioty, piasek, żwir, większe kamienie, gałęzie, korzenie, a nawet masa bitumiczna czy beton. Osady te gromadzą się w przewodach kanalizacyjnych, utrudniając przepływ i zawężając ich średnicę. W skrajnych przypadkach prowadzi to do niedrożności, co może skutkować wypływaniem zanieczyszczeń na zewnątrz przez studzienki kanalizacyjne lub podtapianiem piwnic budynków. Zatem, eksploatowana sieć kanalizacyjna, bez względu na jej wiek, wymaga właściwej obsługi i regularnej konserwacji, a także usuwania wszelkiego rodzaju osadów i zatorów.

Metoda hydrodynamiczna czyszczenia

Czyszczenie ciśnieniowe, czyli metoda hydrodynamiczna, jest obecnie najpopularniejszym sposobem na czyszczenie i udrażnianie kanalizacji, powszechnie stosowanym przy obsłudze instalacji zewnętrznych. Pojazd WUKO podaje wodę pod wysokim ciśnieniem (zazwyczaj od 120 bar do 160 bar) do przewodu czyszczącego, a specjalne dysze kierują jej strumień na zator. Strumień wody rozbija nagromadzone złogi, które następnie są wypłukiwane za dyszą, a system ssący odprowadza je do zbiornika pojazdu.

Rodzaje dysz

Dobór dysz zależy od parametrów czyszczonej kanalizacji i pożądanego efektu. Najczęściej stosowane są tzw. dysze dalekiego zasięgu, które są wszechstronnymi dyszami promieniowymi o małym kącie wiązki (np. 10° lub 20°). Dzięki wtryskiwaniu wody w kierunku wstecznym (do tyłu) pod małym kątem, woda ma dużą siłę rozciągającą, co pozwala na wciągnięcie węża wysokociśnieniowego głęboko w kanał.

Do eliminacji zatorów trudnych do wypłukania samym strumieniem wody, takich jak korzenie, gałęzie czy osady wapienne, stosowane są dysze rotacyjne. Ich działanie wykorzystuje ruch obrotowy głowicy, wyposażonej w łańcuchy lub frezy o długości dopasowanej do średnicy kanału.

Osad zasysany jest z oczyszczanej kanalizacji oddzielnym wężem podciśnieniowym i gromadzony w specjalnym zbiorniku - komorze cysterny. Po napełnieniu komorę opróżnia się, otwierając dennicę i przechylając cysternę do tyłu lub używając płyty wygarniającej bądź pneumatycznego tłoka wyrzutowego.

Szersze możliwości zastosowań

Samochody WUKO, w zależności od wersji, mogą być również wykorzystywane do usuwania zanieczyszczeń i osadów z wpustów ulicznych i studzienek kanalizacyjnych, wypompowywania wody z zalanych piwnic, głębokich dołów oraz różnego rodzaju zbiorników. Służą także do mycia elewacji i niedużych obiektów naziemnych, np. pomników czy wiat przystankowych.

Węże wysokociśnieniowe i ssące w systemach WUKO

Węże są kluczowym elementem w pracy pojazdów WUKO, dzieląc się na wysokociśnieniowe (do płukania) i ssące (do usuwania osadów). Ich jakość i odpowiedni dobór mają fundamentalne znaczenie dla efektywności i bezpieczeństwa pracy.

Ogólne informacje o wężach

Węże do czyszczenia kanalizacji to specjalistyczne przewody zaprojektowane do pracy w systemach hydrodynamicznych. Są one przeznaczone do udrażniania, oczyszczania i konserwacji instalacji kanalizacyjnych. Węże wysokociśnieniowe dostępne są w różnych średnicach wewnętrznych (np. 13, 16, 20, 25, 32 mm) i długościach (od 40 m do 200 m), często zakute obustronnie standardowymi końcówkami z gwintami BSP (calowymi). Charakteryzują się wysoką elastycznością i wytrzymałością, są wykonane z gumy i przystosowane do ciśnieniowego czyszczenia kanalizacji. Węże ssące natomiast mają zdecydowanie większe średnice niż węże ciśnieniowe ze względu na pełnione funkcje, a ich typowe długości to np. 50 m lub 100 m.

Typy węży wysokociśnieniowych

Na rynku dostępne są węże dedykowane do najbardziej wymagających zastosowań:

• Węże typu Canalkler: Są to specjalistyczne przewody przeznaczone do pracy w warunkach, gdzie standardowe węże hydrauliczne nie zapewniają odpowiedniej trwałości i odporności. Projektowane są z myślą o intensywnym czyszczeniu kanalizacji metodą hydrodynamiczną. Charakteryzują się wyjątkową odpornością na ścieranie oraz bardzo niskim współczynnikiem tarcia zewnętrznego, co ułatwia przesuwanie przewodu wewnątrz rur. W konstrukcji stosuje się specjalne mieszanki gumowe oraz wzmocnienia aramidowe, zapewniające wysoką wytrzymałość na ciśnienie robocze (nawet do 250 bar) oraz odporność na uszkodzenia mechaniczne. Zachowują elastyczność nawet w niskich temperaturach, doskonale radząc sobie z usuwaniem osadów, tłuszczu, piasku czy innych zanieczyszczeń.
• Wąż Semperit IK25: Ten wysokociśnieniowy przewód to rozwiązanie klasy przemysłowej do czyszczenia kanalizacji metodą hydrodynamiczną. Wyróżnia się solidną konstrukcją, co odpowiada za jego długą żywotność i bezpieczeństwo użytkowania. Wewnętrzna warstwa wykonana jest z gumy syntetycznej odpornej na wodę i środki czyszczące, wzmocnienie stanowi oplot tekstylny o wysokiej wytrzymałości, a zewnętrzna warstwa jest odporna na ścieranie i działanie czynników zewnętrznych. Wąż IK25 jest przeznaczony do pracy pod wysokim ciśnieniem, nadaje się do pojazdów WUKO i charakteryzuje się wysoką odpornością na ścieranie. Jego elastyczność ułatwia manewrowanie w instalacjach o skomplikowanej geometrii.

Dobór i konserwacja węży

Wybierając wąż do kanalizacji, należy zwrócić uwagę na kilka istotnych parametrów: średnicę przewodu, ciśnienie robocze oraz kompatybilność z posiadanym sprzętem. Niewłaściwy dobór może prowadzić do spadków wydajności, a nawet uszkodzeń instalacji. Odpowiedni dobór przewodu do średnicy instalacji, ciśnienia roboczego oraz rodzaju używanego sprzętu ma kluczowe znaczenie dla bezpieczeństwa i wydajności pracy.

Systemy nawijania węży i wysięgniki

Efektywne wykorzystanie węży w samochodach WUKO jest możliwe dzięki zaawansowanym systemom nawijania i wysięgnikom, które znacznie ułatwiają pracę operatora.

Automatyczne zwijarki i wciągarki

Wąż ciśnieniowy jest automatycznie układany na zwijarce, co znacząco ułatwia pracę operatora. Automatyczny system układania węża zapewnia równomierne nawijanie i rozwijanie, minimalizując ryzyko zatorów i uszkodzeń. Aby sprawnie wykonywać operacje, samochody czyszczące są wyposażone w napędzane hydraulicznie wciągarki z bębnem służącym do nawijania długiego węża wysokociśnieniowego (często ponad 100-150 m przy średnicy np. DN32) oraz do nawijania krótkiego węża zasilającego pistolet wodny i małe dysze kanałowe. Szpule mają napęd hydrauliczny w obu kierunkach obrotu, a ich pracę można kontrolować hamulcem pneumatycznym.

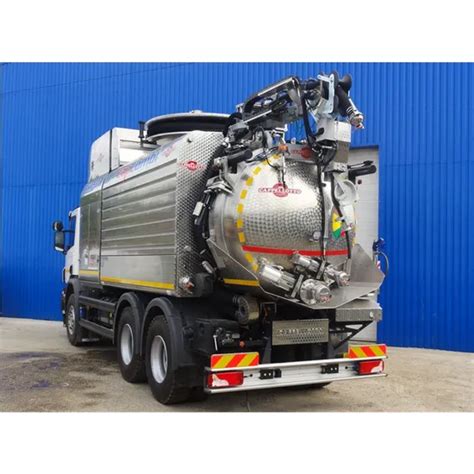

Wysięgniki

Wąż ssący często wyposażony jest w wysięgnik, który pozwala na łatwe prowadzenie przewodu podczas zasysania osadów i nieczystości ciekłych. Wysięgnik ze zwijaczem węża wysokociśnieniowego może być montowany za kabiną, choć obecnie częściej stosowane są wysięgniki kombinowane montowane z tyłu pojazdu. Oprócz zwijacza węża wysokociśnieniowego, na tym samym wysięgniku znajduje się również zwijacz węża ssącego. Taki system umożliwia łączenie i pozycjonowanie węży oraz eliminację szpuli węża wysokociśnieniowego przymocowanej z tyłu. Ważną zaletą wysięgników montowanych z tyłu pojazdu jest to, że dzięki kątowi obrotu około 180° i teleskopowemu wydłużeniu ramienia uzyskuje się ogromną powierzchnię roboczą nad przeszkodami. W niektórych pojazdach zwijacz węża ssącego jest umieszczony poziomo na kontenerze.

Samochód (cysterna) może być wyposażony w różne systemy podawania węża ssawnego: wysięgnik, kołowrót, kasetę na węże ssawne. Elementy te mogą być zintegrowane na teleskopowym ramieniu roboczym, wraz z wężem ssącym oraz ciśnieniowym. Różne systemy nawijania węży wysokociśnieniowych i systemy węży ssących umożliwiają indywidualne dostosowanie pojazdu do zastosowania i klienta.

Nowoczesne rozwiązania: Recykling wody i pojazdy kombinowane

W obliczu rosnących kosztów i presji na efektywność, nowoczesne samochody WUKO coraz częściej integrują zaawansowane technologie, takie jak recykling wody i rozwiązania kombinowane.

System odzysku wody (Recykling)

System odzysku wody (recycling) umożliwia oddzielanie wody od osadów powstających podczas czyszczenia kanalizacji oraz jej ponowne wykorzystanie w procesie płukania. Woda z cysterny, użyta do oczyszczenia kanału, jest ponownie zasysana przez specjalny wąż ssący, transportowana do zbiornika osadu, uzdatniana w pojeździe i ponownie wykorzystywana. System uzdatniania wody pracujący w trybie ciągłym ma zazwyczaj kilka stopni oczyszczania. Oczyszczona w ten sposób woda jest doprowadzana ze zbiornika do pompy wysokociśnieniowej i ponownie kierowana do oczyszczanej kanalizacji przez wąż wysokociśnieniowy i dyszę, co umożliwia ciągłą i ekonomiczną pracę.

Zastosowanie samochodów z recyklingiem wody zmniejsza koszty przemieszczania się pojazdu, ponieważ podczas czyszczenia zbiornik napełniany jest osadem częściowo odwodnionym. Eliminuje to częste zjazdy do punktu zlewnego w celu opróżnienia zbiornika. Mniejsza liczba kursów to mniejsze zużycie paliwa, niższa emisja spalin i hałasu, a także redukcja kosztów wynikających ze zużycia wody. Przykładem jest KOMBI MODEL 4 firmy Sinz, który pozwala na udrażnianie i czyszczenie kanalizacji o średnicy do 2000 mm i odsysanie osadów nawet z głębokości do 18 m, a także czyszczenie rur o niewielkiej średnicy, np. 100 mm.

Pojazdy ssąco-ciśnieniowe (kombinowane)

W czyszczeniu kanalizacji coraz częściej wykorzystywane są rozwiązania kombinowane, czyli pojazdy wyposażone jednocześnie w instalacje ciśnieniowe (płuczące) i ssące. Są one określane jako pojazdy ssąco-ciśnieniowe lub dwufunkcyjne. Chociaż w niektórych sytuacjach nadal stosowane są oddzielne pojazdy płuczące lub ssące, ze względu na rosnące koszty i presję na wydajność, na rynku rosnącą popularnością cieszą się pojazdy ssąco-ciśnieniowe, często wyposażone również w instalacje uzdatniania wody. Powodem tego jest znacznie wyższa wydajność czyszczenia i oszczędność cennej wody pitnej.

Przykładem jest kombinowany pojazd ssąco-płuczący Canalmaster firmy Müller Umwelttechnik z innowacyjnym wysięgnikiem HELICOPTER 360-6 TANDEM o kącie obrotu 360°. Umożliwia to ułożenie węża ssącego i spłukującego razem i dotarcie do trudno dostępnych miejsc - niezależnie od tego, czy wysięgnik jest obracany, wysuwany, podnoszony czy opuszczany - oba węże są zawsze automatycznie prowadzone razem. Firma Remo z Krakowa dostarcza m.in. pojazdy firmy Jurop, takie jak model z systemem odzysku wody, zbiornikami o łącznej objętości 14 tys. l z przegrodą stałą oraz kasetowym systemem zasysania wraz z wysięgnikiem teleskopowym.

Kompleksowa obsługa serwisowa kanalizacji

Kanalizacja jest istotnym elementem infrastruktury każdego miasta, mającym kluczowe znaczenie dla prawidłowego funkcjonowania codziennego życia mieszkańców. Kompleksowa obsługa serwisowa kanalizacji jest niezbędna, aby zapewnić jej sprawne działanie oraz utrzymanie w odpowiednim stanie technicznym.

W obsłudze serwisowej kanalizacji najważniejsza jest diagnostyka stanu sieci, która pozwala na wykrycie wszelkich problemów, takich jak uszkodzenia rur, przecieki czy zatory. W tym celu używa się kamer inspekcyjnych, które umożliwiają dokładne prześwietlenie wnętrza przewodów. Jednym z podstawowych sprzętów są węże ciśnieniowe, które pod wpływem wysokiego ciśnienia wody są w stanie usunąć nawet najbardziej oporne zatory. W przypadku uszkodzeń sieci kanalizacyjnej, niezbędne są również urządzenia oraz maszyny służące do naprawy uszkodzonych elementów.
