Walce drogowe to specjalistyczne maszyny budowlane, które znajdują zastosowanie nie tylko przy budowie dróg, ale również w procesach kształtowania terenu, na przykład w ogrodnictwie i architekturze krajobrazu. Są one kluczowe do prowadzenia robót ziemnych oraz przygotowywania masy nawierzchniowej.
Współczesne walce drogowe, mimo że ich zasada działania przypomina maszyny z drugiej połowy XIX wieku (napędzane wówczas silnikiem parowym, a na początku XX wieku spalinowym), są znacznie bardziej zaawansowane technologicznie.
Rodzaje i Zastosowanie Walców Drogowych
Walce drogowe można podzielić ze względu na różne parametry, w tym na sposób oddziaływania na podłoże. Wyróżnia się dwa główne typy:
- Walce statyczne - oddziałują na powierzchnię jedynie własną masą i na dość niewielką głębokość. Są wykorzystywane przede wszystkim do prac wykończeniowych.
- Walce wibracyjne - oddziałują na podłoże jednocześnie w sposób statyczny i dynamiczny. Mogą być poddane drganiom do 50 Hz, a głębokość ich oddziaływania na podłoże może sięgać nawet czterech metrów.
Niekiedy walce dzieli się również ze względu na kształt i sprężystość wałów, wyróżniając urządzenia gładkie, okołkowane i tarczowe.
Maszyny te, należące do grupy o specjalnym zastosowaniu, pozwalają na szybką, skuteczną i precyzyjną realizację robót drogowych oraz budowlanych, z zachowaniem wysokiego poziomu bezpieczeństwa. Sprawdzają się przede wszystkim do zagęszczania gruntów oraz przy tworzeniu masy nawierzchniowej stosowanej przy budowie dróg. Walec może oddziaływać na podłoże nawet do czterech metrów głębokości, co jest zależne od modelu maszyny i jej masy własnej. Ważne jest, że przy zagęszczaniu konkretnego gruntu można uzyskać jego optymalną elastyczność poprzez osiągnięcie dowolnej amplitudy, mierzonej od 0 do maksymalnej wartości, jaką może uzyskać wybrany walec. Przy produkowanych współcześnie maszynach taki pomiar może być bardzo dokładny.
W wielu pracach, takich jak zagęszczanie gruntu, budowa dróg czy architektura krajobrazu, doskonale sprawdza się wynajem walców drogowych. Mini walce, różniące się wielkością i przeznaczeniem, charakteryzują się wysoką jakością wykonania i stopniem zaawansowania technologicznego.
Specjalistyczny Walec WBR do Dróg Gruntowych
W ofercie OTL Jarocin dostępne są od kilku lat równiarki i rozdrabniacze, a także specjalistyczny wał WBR, przeznaczony do zagęszczania wyrównanej, luźnej powierzchni podczas remontu i konserwacji dróg gruntowych. Jego zastosowanie znacząco przyspiesza i poprawia jakość prac remontowych. Proces zagęszczania powinien być poprzedzony wyrównaniem nierówności drogi przy użyciu równiarki. Urządzenie to posiada własny zamknięty układ hydrauliczny, w którym przepływ oleju jest regulowany elektronicznie, proporcjonalnie do obrotów WOM, tak aby obroty wibratora mieściły się w przedziale od 25 do 32 Hz (nominalnie 30 Hz). Nominalne ciśnienie w układzie hydraulicznym wynosi około 220 do 260 bar, a w momencie rozruchu może wzrosnąć do 350 bar. Zakres obrotów wibratora i masa wału pozwalają na dobranie odpowiednich parametrów do pracy na gruntach piaszczystych, lekko gliniastych oraz z pewną zawartością tłucznia. Zbyt duża zawartość iłów w glebie utrudnia lub uniemożliwia odpowiednie zagęszczenie podłoża, które w normalnych warunkach odbywa się na głębokości od 25 do 50 cm. Użycie wału z włączoną wibracją nie pozwala na zagęszczenie wierzchniej warstwy podłoża, gdyż warstwa ta zostaje rozluźniona. Regulacja częstotliwości odbywa się automatycznie przez sterownik urządzenia.
Wibracje Generowane przez Walce Drogowe i Ich Wpływ na Otoczenie
Drgania budynków powstają jako efekt użycia ciężkiego sprzętu budowlanego, takiego jak walce wibracyjne. Wytwarzane drgania o niskiej częstotliwości przenoszą się przez grunt i mogą być szkodliwe zarówno dla budowanej konstrukcji, jak i dla sąsiednich budynków oraz infrastruktury. Mogą one doprowadzić do uszkodzenia pobliskich obiektów, a także wpływać na systemy rur zakopanych w ziemi, takie jak rurociągi gazowe i wodne.
Monitoring Drgań Budynków i Gruntu
Proces pomiaru i analizy poziomów wibracji wytwarzanych przez prace budowlane to tzw. monitoring drgań budynków i gruntu. Stosuje się go do oceny potencjalnego wpływu wibracji na pobliskie budynki i konstrukcje, a także do oceny budowli w trakcie konstrukcji. Dzięki zastosowaniu monitoringu, możliwe jest zatrzymanie prac budowlanych, gdy amplitudy drgań mogą spowodować uszkodzenia. Dodatkowo, na podstawie pomiarów, inżynierowie i wykonawcy mogą zmniejszyć ryzyko potencjalnie szkodliwych wibracji.
Monitoring drgań to proces pomiaru i rejestracji poziomu drgań oraz porównywania wyników z określonymi limitami w celu podjęcia działań w przypadku ich przekroczenia. Celem jest niedopuszczenie do przekroczenia dopuszczalnych poziomów drgań i uszkodzenia monitorowanego obiektu. W wielu przypadkach wibracje budowlane mogą być przyczyną kosztownych napraw lub przestojów. Poprzez stały monitoring, inżynierowie są w stanie reagować na problemy, zanim dojdzie do powstania znacznych uszkodzeń.
Metody Pomiarowe i Analiza Danych
Istnieje kilka metod pomiarowych przy użyciu geofonów lub akcelerometrów. Dane z monitoringu drgań są wykorzystywane do analizy w celu określenia przyczyny problemu, co pozwala zapobiegać przyszłym incydentom. Monitoring drgań może pomóc w ochronie przed uszkodzeniem sąsiednich budynków, infrastruktury, sprzętu, a także ocenić potencjalny wpływ drgań na zdrowie człowieka.
Wibracje budynku są mierzone w dwóch miejscach: u źródła i na budynku narażonym na niepożądane wibracje. Ta metoda umożliwia uzyskanie informacji, czy źródło drgań jest powiązane z placem budowy. Czujniki lokalizuje się zazwyczaj na drodze rozchodzenia się drgań: przymocowane do gruntu w linii prostej prowadzącej do budynku, a następnie na fundamentach budynku, przy najbardziej narażonej na drgania ścianie. Pomiar drgań gruntu bezpośrednio na drodze propagacji do budynku dostarcza informacji o funkcji przenoszenia, gdyż w zależności od rodzaju gruntu, wibracje mogą być tłumione lub wzmacniane.
PPV (Peak Particle Velocity) to wartość szczytowa prędkości drgań w okresie zdarzenia, wyznaczana na podstawie najwyższej próbki amplitudy nieważonego sygnału prędkości drgań. Zgodnie z normą DIN 45669-1, prędkość drgań jest preferowaną miarą drgań w budynkach, ponieważ ma liniową zależność z naprężeniem, na które narażone są elementy budowlane. Analiza danych dotyczących drgań budowlanych jest zwykle wykonywana na podstawie wykresu przebiegu fali (wav), gdzie ważnym źródłem informacji jest kształt fali oraz jej maksymalna amplituda (PPV). Dalsza analiza polega na ocenie częstotliwości dominujących, za pomocą metody FFT lub metody z zastosowaniem filtra tercjowego.
Wpływ na Zdrowie Człowieka i Normy Bezpieczeństwa
Monitoring drgań jest niezbędny do ochrony zarówno pracowników, jak i całego społeczeństwa przed ich szkodliwym działaniem. Pracownicy budowlani są zwykle narażeni na najwyższe poziomy drgań ogólnych całego ciała, a także na negatywny wpływ drgań miejscowych na ręce, podczas używania narzędzi wibrujących. Osoby mieszkające w pobliżu placów budowy mogą być również narażone na niskie poziomy drgań. Normy te uwzględniają rodzaj budynku, używane narzędzia i czas ekspozycji, a także określają minimalną odległość, w jakiej pracownicy muszą znajdować się od źródła wibracji.
Normy monitorowania wibracji są niezmiernie ważnym kryterium dla zapewnienia bezpieczeństwa pracowników i społeczeństwa, ponieważ place budowy są często zlokalizowane w pobliżu szkół, szpitali i innych wrażliwych miejsc. W wielu przypadkach prowadzenie stałych pomiarów drgań budowlanych jest wymagane przez prawo w celu ochrony bezpieczeństwa publicznego. Na placach budowy musi być wyznaczony inspektor ds. monitorowania drgań, odpowiedzialny za zapewnienie zgodności wszystkich działań budowlanych z odpowiednimi limitami. Dodatkowo, firma budowlana musi dostarczyć inspektorowi kopię raportu z oceny hałasu i wibracji.
Systemy Monitorowania Drgań
Systemy monitorowania są kombinacją monitorów wibracji, komunikacji zdalnej oraz serwerów danych z dostępem online do zarejestrowanych wyników. Inżynierowie, instalując czujniki w kluczowych punktach placu budowy, mogą zdalnie monitorować dane dotyczące drgań spowodowanych ruchem lub uderzeniami. Dane te mogą być następnie wykorzystane do identyfikacji potencjalnych problemów, zanim doprowadzą one do wypadków lub szkód. Wykonanie pomiarów przed rozpoczęciem prac budowlanych jest ważnym krokiem w zapewnieniu sukcesu projektu, pozwalając zidentyfikować potencjalne problemy oraz monitorować dane dotyczące wibracji w trakcie prac.
Systemy stałego monitorowania drgań są szczególnie istotne dla ochrony zdrowia pracowników, pobliskich mieszkańców oraz uchronienia pobliskich obiektów zabytkowych przed szkodliwym wpływem drgań budowlanych. Czujniki systemu stale monitorują ruchy gruntu i wysyłają alarm do operatora, gdy wstępnie ustawione limity przyspieszenia zostaną przekroczone. Istnieją różne rodzaje komercyjnych systemów monitorowania, takie jak jednopunktowe, wielopunktowe, przenośne, bezprzewodowe.
Systemy monitorowania wibracji stosowane na budowach stały się integralną częścią zestawu narzędzi dla wykonawców, mających na celu zmniejszenie ryzyka, oszczędność czasu oraz ochronę ich reputacji. Monitory te mogą również pomóc w identyfikacji potencjalnych problemów z samymi maszynami, takimi jak zużyte łożyska lub uszkodzone części. Dzięki zastosowaniu systemów zdalnego monitorowania inżynierowie mogą uniknąć potencjalnych katastrof i chronić bezpieczeństwo pobliskich konstrukcji. Dzięki rozwojowi technologii bezprzewodowej, możliwe stało się stworzenie kompaktowych, przenośnych monitorów wibracji, które można łatwo transportować na miejsce pracy i używać do monitorowania w czasie rzeczywistym, pozwalając załodze na natychmiastowe wprowadzenie niezbędnych korekt.
Drgania budynków od prac budowlanych | Monitoring drgań budynków | Akademia SVANTEK
Bezpieczne Odległości Pracy z Walcem Wibracyjnym
Przy pracy z walcem wibracyjnym, zwłaszcza w pobliżu istniejącej infrastruktury i zabudowań, kluczowe jest zachowanie odpowiednich bezpiecznych odległości, aby zapobiec uszkodzeniom i zagrożeniom.
Odległości od Wykopów i Nasypów
- Minimalna bezpieczna odległość maszyny mierzona od zasięgu górnej krawędzi klina odłamu wynosi 0,6 [m].
- Bezpieczna odległość maszyny od wykopu to zasięg działania klina odłamu + 0,6 [m].
Przykłady bezpiecznych odległości maszyny od dna wykopu:
- Dla głębokości h = 2 [m] w gruntach spoistych: 1,6 [m].
- Dla głębokości h = 3 [m] w spękanych skałach: 4,6 [m].
- Dla głębokości h = 2 [m] w gruntach mało spoistych: 3,1 [m].
Przykłady bezpiecznych odległości od górnej krawędzi nasypu, na którą może podjechać maszyna:
- Kategoria gruntu - I (piasek suchy), wysokość nasypu - h = 2 [m], pozioma odległość między górną a dolną krawędzią nasypu - a = 2,5 [m]: 1,1 [m].
- Kategoria gruntu - II (grunty mało spoiste), wysokość nasypu - h = 4 [m], pozioma odległość między górną a dolną krawędzią nasypu - a = 2,5 [m]: 5,6 [m].

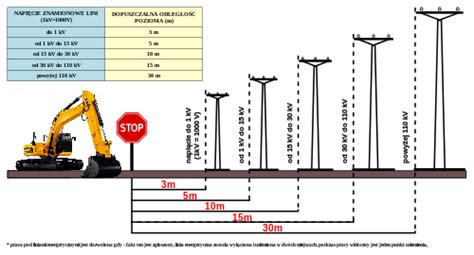

Odległości od Napowietrznych Linii Elektroenergetycznych
Podczas pracy maszyną lub urządzeniem technicznym należy zachować następujące bezpieczne odległości mierzone w poziomie od skrajnych przewodów linii elektroenergetycznych:
- Dla napięcia znamionowego nieprzekraczającego 1 [kV]: nie mniej niż 2 [m].
- Dla napięcia znamionowego powyżej 1 [kV], lecz nie przekraczającego 15 [kV]: nie mniej niż 5 [m].
- Dla napięcia znamionowego powyżej 15 [kV], lecz nie przekraczającego 30 [kV]: nie mniej niż 10 [m].
- Dla napięcia znamionowego powyżej 30 [kV], lecz nie przekraczającego 110 [kV]: nie mniej niż 15 [m].
- Dla napięcia znamionowego powyżej 110 [kV]: nie mniej niż 30 [m].
Dodatkowo, bezpieczna odległość X dla pracy maszyną lub urządzeniem technicznym przy napowietrznych liniach elektroenergetycznych wynosi:
- Dla napięcia znamionowego równego 400 [V]: nie mniej niż 2 [m].
- Dla napięcia znamionowego 20 [kV]: nie mniej niż 15 [m].
- Dla napięcia znamionowego 400 [kV]: nie mniej niż 50 [m] (dla dopuszczalnej pracy).
Prace w obszarze strefy niebezpiecznej pod napowietrznymi liniami elektroenergetycznymi mogą być prowadzone tylko po spełnieniu dodatkowych wymagań, takich jak odłączenie linii od napięcia, wykonywanie pracy w strefie ograniczonej uziemieniami i widoczne co najmniej jedno uziemienie z miejsca wykonywania pracy. Niedopuszczalna jest praca pod czynnymi napowietrznymi liniami energetycznymi w odległości mniejszej niż to określają przepisy.
Kwalifikacje Operatora Walca
Aby legalnie obsługiwać walec drogowy, należy zdobyć odpowiednie uprawnienia. Trzeba odbyć kurs/szkolenie, które są zakończone egzaminami: teoretycznym, a następnie praktycznym. Kurs operatora walca przygotowuje do profesjonalnego nabycia kwalifikacji uprawniających do pracy w zawodzie operatora maszyn (do wszystkich rodzajów walca drogowego klasy III - pojemność do 2,5 m3).
W trakcie szkolenia teoretycznego kursant zapoznaje się z wiedzą dotyczącą prawidłowej obsługi walca i właściwych zachowań podczas awarii. W części praktycznej szkolenia poznaje się budowę i sposób obsługi walca oraz testuje umiejętności uczestników jako kierowców takiej maszyny.
Uprawnienia do obsługi maszyn są wydawane przez Sieć Badawczą Łukasiewicz - Warszawski Instytut Technologiczny (SBŁ - WIT) i są ważne bezterminowo.
