Zastanawiasz się, jakie są wymogi wykonawcze instalacji dolnego źródła ciepła? Chcesz wiedzieć, jak należy sprawdzać poprawność wykonywania odwiertów pod gruntową pompę ciepła i jakie są standardy? Niniejszy artykuł przedstawia kompleksowe podejście do zagadnienia, uwzględniając aspekty techniczne, geologiczne oraz formalne.
Planowanie odwiertów pod pompy ciepła
Inwestycja w pompę ciepła wymaga przemyślanego podejścia i uwzględnienia wielu czynników technicznych oraz formalności. Chaotyczne i niefachowe działanie może zakończyć się, np. zbyt płytkim lub źle umiejscowionym otworem, czy też trudnościami z montażem sond. Poniżej przedstawiono kroki planowania odwiertów pod pompy ciepła.
1. Analiza potrzeb budynku i wybór specjalisty
Planowanie odwiertów pod pompy ciepła zaczyna się od analizy potrzeb energetycznych budynku. Ważne jest określenie zapotrzebowania na ciepło oraz wodę użytkową, co wpływa na dobór odpowiedniej mocy pompy i efektywność systemu grzewczego. Równolegle warto wybrać specjalistę zajmującego się projektowaniem odwiertów geotermalnych i instalacją pomp ciepła.
2. Ocena warunków gruntowo-wodnych
Kolejnym krokiem jest dokładna ocena warunków gruntowo-wodnych, która obejmuje sprawdzenie rodzaju gruntu, określenie poziomu wód gruntowych oraz obecności warstw skalnych. Taka analiza pozwala określić możliwości wykonania odwiertu i dobrać technologie wiercenia. Na tym etapie specjalista może zaproponować sondy pionowe lub poziome, w zależności od dostępnej powierzchni i charakterystyki gruntu. Rzetelne zbadanie gruntów zmniejsza ryzyko nieprawidłowego działania pompy ciepła.
3. Wybór lokalizacji i technologii odwiertu pod pompę ciepła
Gdy dostępne są już informacje o podłożu i wstępna analiza energetyczna, można przystąpić do wyboru miejsca wiercenia. Lokalizacja odwiertu musi być dostosowana do kształtu posesji, odległości od budynku, granic działki oraz istniejącej infrastruktury podziemnej. W przypadku większych budynków może być konieczne wykonanie kilku otworów, tworzących dolne źródło ciepła. Równolegle podejmowane są decyzje dotyczące technologii odwiertu i rodzaju przewodów grzewczych. Najczęściej stosuje się sondy pionowe, a popularnym rozwiązaniem jest system Turbo Collector. Kolejnym krokiem jest wybór sposobu wypełnienia odwiertu. Jeśli nie są one zawodnione, to za pomocą maszyny do iniekcji wtłaczany jest termocement, który stabilizuje sondę i zapewnia prawidłowe przewodzenie ciepła z gruntu do instalacji.
4. Dobór sprzętu i głębokość odwiertów pod pompy ciepła
Do wykonania odwiertów pod pompy ciepła stosuje się specjalistyczny sprzęt. Lżejsze wiertnice sprawdzają się przy piaszczystych lub miękkich gruntach, natomiast w przypadku twardszych skał i głębszych odwiertów wykorzystuje się większe, samojezdne wiertnice o większej mocy. Głębokość odwiertu może wahać się od około 50 metrów w przypadku mniejszych domów, aż do 200-300 metrów przy większych budynkach. Niektóre firmy radzą sobie nawet z najgłębszymi odwiertami, dzięki specjalistycznym maszynom, które pozwalają chronić punkt wiercenia rurami stalowymi nawet na 100 m.
5. Oszacowanie kosztów, harmonogram i przygotowanie dokumentacji
Ostatni etap planowania obejmuje oszacowanie kosztów wykonania odwiertów pod pompy ciepła oraz przygotowanie harmonogramu prac. W tym miejscu określa się zarówno liczbę odwiertów, jak i materiały potrzebne do ich realizacji. W wielu przypadkach potrzebne jest pozwolenie na odwierty pod pompy ciepła, dlatego specjalista przygotowuje dokumentację dla wykonawcy oraz wnioski niezbędne do uzyskania zgód administracyjnych.
Dobry plan wykonania odwiertów pod pompy ciepła warto zacząć od określenia zapotrzebowania energetycznego budynku. Następnie specjaliści analizują działkę, warstwy ziemi oraz warunki geologiczne. Kolejny krok to ustalenie liczby odwiertów, wybór rodzaju sond i dopasowanie odpowiedniego sprzętu do wiercenia. Cały proces jest złożony i wymaga rzetelnej wiedzy, dlatego najlepiej powierzyć go sprawdzonej firmie z doświadczeniem.
Techniki i wytyczne wykonawcze
Wiercenie i płuczka wiertnicza
Do odwiertów używana jest płuczka wiertnicza, która powinna posiadać odpowiednią gęstość oraz lepkość. Konieczne jest wykopanie dołu płuczkowego. Wiercenia do 200 metrów głębokości często wykonuje się metodą na płuczkę oraz za pomocą kompresora na młotek. Wszystko to dostosowane jest do geologii terenu.
Aplikacja sondy i cementowanie
Przed aplikacją sonda poddawana jest ocenie wzrokowej i płukana. Cementowanie wykonuje się za pomocą przewodu iniekcyjnego (PE32, Pn16) przymocowanego trwale do sondy w pobliżu jej buta, za pomocą agregatu typu tynkarskiego.

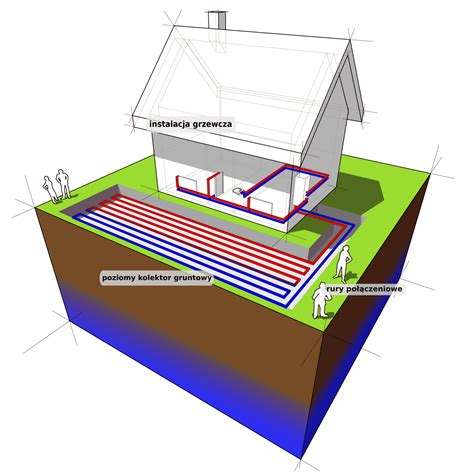

Instalacja dobiegów i studni rozdzielaczowych
Dla instalacji, która używa studni rozdzielaczowej, dobiegi od sond do studni są tej samej średnicy jak sondy w odwiertach, natomiast od studni do kotłowni średnicę rur wyznacza projekt inwestora. Zawory instaluje się wewnątrz budynku zgodnie z projektem. W przypadku podłoża gliniastego lub skalnego rury układa się w podsypce piaskowej o grubości min. Łączenia i przedłużania rur należy wykonywać za pomocą muf elektrooporowych lub zgrzewania doczołowego, zgodnie z zaleceniami producenta.
Próba ciśnieniowa
Po wykonaniu dobiegów należy przeprowadzić próbę ciśnieniową na wodzie. Instalację poddaje się ciśnieniu 4 bar przez 30 minut, a następnie dobija się znów do 4 bar. Po kolejnych 30 minutach ponownie dobija się do 4 bar i przeprowadza próbę główną.
Geologia i energia geotermalna
Energia odnawialna pochodząca z powierzchni pod ziemią, w których zgromadzone są warstwy wodonośne z gorącą wodą, jest coraz częściej wykorzystywana. W Polsce temperatura wód na głębokości 1500 metrów osiąga około 55ºC. Opłacalność inwestycji zależy od zlokalizowanych warstw wodonośnych pod ziemią oraz systemu ogrzewania w budynkach. Odwierty geotermalne pod pompy ciepła są wykonywane np. na Śląsku i Małopolsce, a usługi realizowane są najnowszej generacji wiertnicami, co pozwala na szybkie wykonanie studni. Głębokość odwiertów może sięgać do 3000 metrów.
#62 - Odwierty geotermalne pod gruntowe pompy ciepła
Wybór wiertnicy i warunki geologiczne
Decyzja o budowie studni głębinowej wymaga uwzględnienia wielu czynników, z których jednym z kluczowych jest charakterystyka geologiczna terenu. Właściwe rozpoznanie warunków gruntowych pozwala na dobranie odpowiedniego sprzętu, co przekłada się na skuteczność i bezpieczeństwo prac. Struktura podłoża może znacznie różnić się w zależności od lokalizacji - niektóre tereny charakteryzują się luźnymi osadami, podczas gdy inne składają się z twardych warstw skalnych. Każdy z tych przypadków wymaga zastosowania innego rodzaju wiertnicy, dostosowanej do specyfiki podłoża oraz głębokości, na której znajduje się warstwa wodonośna.
Dostosowanie metody wiercenia do gruntu
Podczas wyboru metody wiercenia kluczowe jest określenie, z jakim typem gruntu ma się do czynienia. Miękkie warstwy, takie jak piasek, żwir czy glina, pozwalają na stosowanie prostszych technik, gdzie wykorzystywane są wiertnice ślimakowe lub obrotowe. Natomiast w przypadku twardszych formacji, jak wapienie czy granity, niezbędne jest użycie urządzeń udarowych lub wiertnic wyposażonych w systemy obrotowe z koronami diamentowymi, które skutecznie penetrują nawet wyjątkowo wymagające struktury skalne.
Głębokość odwiertu a technologia
Jednym z istotnych aspektów wyboru odpowiedniej technologii jest głębokość, na jaką ma sięgnąć odwiert. W przypadku studni płytkich, gdzie woda znajduje się stosunkowo blisko powierzchni, wystarczające są lekkie wiertnice przystosowane do pracy w miękkim podłożu. Gdy konieczne jest dotarcie do głębszych warstw wodonośnych, stosuje się zaawansowane wiertnice hydrauliczne o dużej mocy, które umożliwiają skuteczne penetrowanie ziemi na znacznych głębokościach.
Zarządzanie odpadem i parametry techniczne
Wiercenie studni wymaga nie tylko skutecznego przebijania się przez warstwy geologiczne, ale również odpowiedniego zarządzania odpadem powstającym w trakcie pracy. W luźnym podłożu skuteczne okazują się systemy płuczki wodnej, które pomagają w usuwaniu urobku i zapobiegają osypywaniu się ścian odwiertu. W twardszych skałach często stosuje się sprężone powietrze, które umożliwia skuteczne wydobywanie pokruszonego materiału na powierzchnię. Każdy teren stawia przed wykonawcą studni inne wyzwania, dlatego kluczowe jest zwrócenie uwagi na parametry techniczne używanej wiertnicy. Moc urządzenia, rodzaj napędu oraz możliwość stosowania różnych metod wiercenia wpływają na skuteczność prac w konkretnych warunkach geologicznych. Przy wyborze sprzętu należy uwzględnić zarówno warunki terenowe, jak i wymagania dotyczące stabilizacji odwiertu.

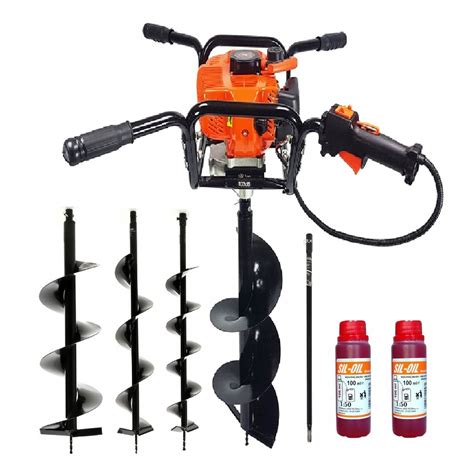

Rodzaje wiertnic do gruntu
Wybór odpowiedniej wiertnicy do gruntu ma ogromne znaczenie dla szybkości i jakości pracy. Zanim zdecydujesz się na zakup lub wynajem, warto zastanowić się nad kilkoma istotnymi kwestiami: jaki rodzaj gruntu będziesz wiercić, jak głębokie odwierty są potrzebne, a także czy prace będą prowadzone w terenie łatwo dostępnym, czy trudnym do manewrowania. Odpowiedzi na te pytania pomogą zawęzić wybór i skupić się na maszynach, które najlepiej odpowiadają Twoim potrzebom.
Wiertnice do gruntu dzielimy na kilka kategorii, w zależności od ich przeznaczenia i sposobu pracy:
Wiertnice geotechniczne
Urządzenia wykorzystywane głównie do przeprowadzania badań geotechnicznych oraz wykonywania odwiertów na potrzeby fundamentów, badań gruntów czy sondowania. Zalicza się do nich takie modele jak WSM-80 Mini Geolog A (samojezdne) czy WGB Mini Geolog B (na podwoziu gąsienicowym). Stosowane są w projektach budowlanych, które wymagają dokładnego sprawdzenia właściwości geotechnicznych gruntu.
Wiertnice poziome
Służą do wykonywania odwiertów w poziomie, co jest szczególnie przydatne w przypadku wierceń pod instalacje takie jak kable czy rury, w tym dla przemysłu gazowego, wodociągowego czy kanalizacyjnego. Do tej grupy należą wiertnice elektryczne WPH-200, WPH-250, WPH-300, WPH-350 oraz WPH-400. Znajdują szerokie zastosowanie w budowie infrastruktury, szczególnie przy budowie dróg.
Wiertnice do studni głębinowych i pomp ciepła
Specjalistyczne maszyny wykorzystywane głównie do wykonywania odwiertów na potrzeby instalacji geotermalnych oraz budowy studni. Umożliwiają głębokie wiercenia, niezbędne w przypadku systemów grzewczych wykorzystujących energię geotermalną czy do instalacji studni. W tej kategorii znajdują się m.in. WPAD 150, WPAD 180 i WPAD 220. Stosowane są w miejscach, gdzie dostęp do wód gruntowych lub odpowiednia temperatura geotermalna jest kluczowa.
Wiertnice do HDS (Hydraulicznych Dźwigów Samochodowych)
Maszyny wykorzystywane w budownictwie, infrastrukturze, a także przy pracach ziemnych, przeznaczone do użytku w terenie trudnym, gdzie konieczne jest wykorzystanie dźwigu do transportu i obsługi wiertnicy. Przykłady to WPK-3, WPK-4, WPK-10 i inne. Znajdują zastosowanie głównie w pracach wymagających dużych dźwigów do transportu sprzętu oraz w miejscach, gdzie inne urządzenia wiertnicze nie mogą dotrzeć.
Wiertnice pionowe do koparek
Maszyny montowane na koparkach, umożliwiające wykonywanie odwiertów w pionie. Dzięki nim możliwe jest wykonywanie precyzyjnych odwiertów w miejscach trudnych do dostępu, zwłaszcza w terenie, w którym standardowe wiertnice mogłyby nie poradzić sobie z dużą głębokością czy skomplikowanym ukształtowaniem terenu. Stosuje się je w projektach wymagających odwiertów pod dużym ciśnieniem i dużych głębokościach, takich jak fundamenty pod duże konstrukcje, a także przy instalacjach energetycznych, wodociągowych i kanalizacyjnych.
Maszty wiertnicze
Urządzenia wykorzystywane głównie w pracy z wiertnicami do świdrów oraz igłofiltrow, które wymagają specjalistycznej infrastruktury do podtrzymywania wiertnicy. Wśród masztów wiertniczych wyróżnia się np. MW-100 (do świdrów) oraz MW-100P (do igłofiltrow). Znajdują zastosowanie wszędzie tam, gdzie konieczne jest głębokie wiercenie z wysoką precyzją i stabilnością.
Jak wybrać odpowiednią wiertnicę?
Wybór wiertnicy to nie jest coś, co robi się na chybił trafił - warto dobrze przemyśleć, do czego dokładnie będzie potrzebna. Najważniejsze to zastanowić się, jakie prace chcesz wykonać. Jeśli planujesz badania geotechniczne gruntu przed budową domu, lepiej sprawdzi się lekka, precyzyjna wiertnica. Ale gdy chcesz wiercić studnie głębinowe albo instalować pompy ciepła, będziesz potrzebować mocniejszego sprzętu, który poradzi sobie z głębszymi odwiertami.
Kluczowe aspekty wyboru:
- Rodzaj wykonywanych prac: Określenie, czy potrzebna jest precyzja do badań geotechnicznych, czy moc do głębokich odwiertów.
- Mobilność wiertnicy: W zależności od dostępności placu budowy - większe modele na ciężarówce lub mniejsze, gąsienicowe bądź montowane na przyczepie do trudnego terenu.
- Parametry techniczne: Moc silnika, prędkość wiercenia i możliwość regulacji, a także dodatkowe funkcje, takie jak automatyczne podawanie wiertła czy system chłodzenia.
- Serwis i wsparcie: Dostępność części zamiennych i pomocy technicznej w razie awarii.
Przykładowe modele wiertnic:
- WSM-80 Mini Geolog A: Kompaktowa, samojezdna wiertnica geotechniczna, idealna do badań gruntu i lekkich prac wiertniczych.
- Wiertnica pozioma WPH-200: Niezawodne urządzenie do wykonywania odwiertów pod instalacje (rurociągi, gazociągi, przewody elektryczne). Cicha i ekologiczna dzięki napędowi elektrycznemu.
- WPAD 220: Potężna wiertnica zamontowana na samochodzie ciężarowym, doskonała do głębokich odwiertów, studni głębinowych i instalacji pomp ciepła. Mobilna i łatwa do przemieszczania.
- WPK-3: Wiertnica pionowa przeznaczona do montażu na koparkach. Idealny wybór do wiercenia otworów w trudnych warunkach terenowych, z łatwością adaptacji do różnych typów koparek.
- Maszt wiertniczy MW-100: Solidna konstrukcja przeznaczona do współpracy ze świdrami, umożliwiająca stabilne i precyzyjne wiercenie na dużych głębokościach. Doskonałe narzędzie do prac geotechnicznych, odwodnieniowych i przy budowie fundamentów.
Aspekty prawne i formalności wiertnicze
Wiercenia mogą być wykonywane tylko przez osoby z kwalifikacjami do kierowania robotami geologicznymi oraz muszą być dozorowane przez osoby z uprawnieniami kat. Do tego każde wykorzystanie wód dla celów energetycznych oraz powyżej 5m3/h to tzw. "zgłoszeniu a nie zatwierdzeniu". Jeśli np. "zgłoszeniu a nie zatwierdzeniu". Organem właściwym jest Starosta.
Z uwagi na nową ustawę, otwory wiertnicze i wykopy do głębokości 30m, wykonywane w celach pozyskania ciepła ziemi, nie podlegają ustawie. Ważne jest, aby pamiętać o wszystkich aspektach formalnych, takich jak odpowiednia dokumentacja i zgody administracyjne, aby uniknąć problemów prawnych i zapewnić prawidłowy przebieg inwestycji.
