W lutym Bosch wprowadził na polski rynek nową wiertnicę GDB 350 WE Professional, przeznaczoną do wiercenia koronami diamentowymi. Urządzenie, które trafiło do redakcyjnego warsztatu, zostało przetestowane pod kątem wykonywania w betonie otworów o średniej wielkości.
Potężna konstrukcja do wymagających zadań

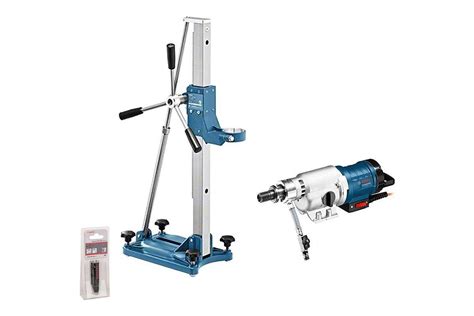

Wiertnica Bosch GDB 350 WE Professional to urządzenie stworzone z myślą o prawdziwie wymagających zadaniach. Jest ona przeznaczona do użytku wyłącznie w zestawie ze stojakiem GCR 350 Professional. Sercem maszyny jest silnik o mocy 3200 W, który dostarcza wystarczającą siłę do wiercenia koronami diamentowymi otworów o średnicy do 350 mm.
Jednostka napędowa współpracuje z trzybiegową przekładnią, oferującą następujące prędkości obrotowe:
- I bieg: 420 obr./min
- II bieg: 820 obr./min
- III bieg: 1250 obr./min
Dzięki takiej konfiguracji, maszynę można precyzyjnie dostosować do wykonywanych operacji, uwzględniając zarówno średnicę wykorzystywanej korony, jak i twardość obrabianego materiału. Wiertnica oferuje szeroki zakres wierconych otworów:
- Beton: 55-350 mm
- I bieg: 165-350 mm
- II bieg: 80-160 mm
- III bieg: 55-105 mm
Wytrzymałość i niezawodność przekładni
Konstruując wiertnicę GDB 350 WE Professional, inżynierowie Boscha położyli szczególny nacisk na trwałość i wytrzymałość przekładni, która podczas wiercenia koronowego jest poddawana bardzo dużym obciążeniom. Mechanizmy przekładni są zanurzone w oleju, podobnie jak w przypadku samochodowych skrzyń biegów. To sprawdzone rozwiązanie zapewnia efektywne smarowanie kół zębatych oraz ich skuteczne chłodzenie.
Sama skrzynia biegów została wykonana z mocnego i trwałego stopu metalowego, co gwarantuje stabilność pracy mechanizmów, precyzyjne zamocowanie oraz wysoką żywotność urządzenia.
Bezpieczeństwo i ergonomia użytkowania
Aby ułatwić mocowanie wiertnicy GDB 350 WE Professional na statywie i jej transport, wyposażono ją w uchwyt umieszczony w tylnej części obudowy. Włącznik zasilania znajduje się z boku obudowy silnika. W celu zapewnienia maksymalnego bezpieczeństwa operatora, zastosowano trwały i odporny na uszkodzenia mechaniczne kabel zasilający marki LAPP, wyposażony w wyłącznik różnicowo-prądowy. Taki wyłącznik jest kluczowy dla ochrony przed porażeniem prądem, które w przypadku wiertnic diamentowych może być spowodowane kontaktem instalacji elektrycznej z wodą.
Wiertnica Bosch posiada również elektroniczny system wykrywania przeciążeń. W momencie wystąpienia przeciążenia, system informuje o tym operatora poprzez pulsowanie. W takiej sytuacji należy odciążyć maszynę, zmniejszając posuw. Należy podkreślić, że w wiertnicach diamentowych nie stosuje się układów automatycznego wyłączania przy przeciążeniu, ponieważ ponowne uruchomienie maszyny przy dużym zagłębieniu korony w materiale byłoby niemożliwe i mogłoby doprowadzić do spalenia silnika.
Systemy mocowania i chłodzenia
GDB 350 WE Professional wyposażono w standardowy uchwyt narzędziowy z gwintem 1 1/4” UNC, przeznaczony do montażu koron diamentowych. Dostępny jest również adapter z redukcją gwintu do 1/2”, umożliwiający stosowanie koron o mniejszych średnicach.
Wiertnica posiada zintegrowany system chłodzenia koron wodą, który dostarcza wodę do wierconego otworu przez środek korony. System ten obejmuje podłączenie wody chłodzącej za pomocą węża wyposażonego w zawór zamykający i regulujący przepływ cieczy. Wąż ten posiada szybkozłącze ogrodowe, co umożliwia łatwe podłączenie hydronetki lub węża podłączonego do sieci wodociągowej.
Technical animation: Borehole drilling
Akcesoria i możliwości rozbudowy
Bosch oferuje bogaty asortyment akcesoriów do wiertnicy GDB 350 WE Professional, które znacząco zwiększają jej funkcjonalność. Dostępne są między innymi:
- Specjalne mocowania, kotwy i śruby do montowania stojaków na różnych rodzajach podłoża.
- Hydronetki.
- Pierścienie do odprowadzania wody.
- Zestawy do odkurzania, ułatwiające utrzymanie czystości miejsca pracy.
- Pełna gama koron diamentowych o średnicach do 300 mm, przeznaczonych do wiercenia na mokro.
Testy praktyczne i wyniki

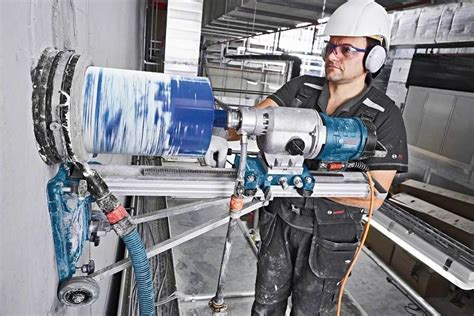

Podczas redakcyjnych testów wykonano przelotowe otwory w bloku z betonu klasy B45 o długości 75 mm i średnicy 114 mm. Wiercenie odbywało się pod kątem 90° (prostopadle do materiału) oraz 30° (długość wiercenia - 85 mm), z wykorzystaniem obrotów II biegu (820 obr./min). Do wiercenia użyto korony diamentowej Boscha przeznaczonej do wiercenia na mokro, a także hydronetki, pierścienia do odprowadzania wody oraz kotew do zamocowania stojaka Bosch GCR 350 Professional.
Montaż stojaka z wiertnicą na materiale przebiegł sprawnie. Pierwszy test, polegający na wierceniu pod kątem 20°, zakończono w 71 sekund. Drugi test, wiercenia prostopadłego, wykonano jeszcze szybciej - w 45 sekund. Oba testy charakteryzowały się stabilnym zagłębianiem korony w materiał, bez zauważalnych spadków obrotów. Wiercenie było efektywne, a chłodzenie wodą, dostarczaną pod ciśnieniem 4 barów, było wydajne, bez rozlewania cieczy. Zastosowany pierścień do odprowadzania wody działał niezawodnie, współpracując z odkurzaczem.
Podsumowanie wydajności
Duża szybkość wiercenia uzyskana podczas testów nie jest zaskoczeniem, biorąc pod uwagę znaczną moc wiertnicy Bosch GDB 350 WE Professional. Wysoka moc jest kluczowa podczas wiercenia koronami diamentowymi, podobnie jak zapewnienie optymalnych obrotów. Szczególnie pozytywnie zaskoczyło działanie osprzętu, takiego jak hydronetka i pierścień do odprowadzania wody. Cały system wiercenia koronowego oferowany przez Boscha spełnia oczekiwania użytkowników, zapewniając zarówno skuteczne chłodzenie, jak i czystość pracy.
Dane techniczne wiertnicy diamentowej Bosch GDB 350 WE Professional
| Parametr | Wartość |
|---|---|
| Moc nominalna | 3200 W |
| Uchwyt stanowiskowy | 1 1/4" UNC |
| Waga | 11,9 kg |
| Maksymalny zakres wierceń | 350 mm |
| Przeznaczenie | Wiercenie na mokro w betonie |
| Zakres wierceń (wiercenie stacjonarne) | Beton: 350 mm |
| Poziom ciśnienia akustycznego | 96 dB(A) |
| Poziom mocy akustycznej | 110 dB(A) |
| Błąd pomiaru K | 3 dB |
Wiertnica diamentowa GDB 350 WE firmy BOSCH Professional umożliwia wydajne wiercenie w żelbetonie, betonie i kamieniu naturalnym, wymagając stosowania ze stojakiem GCR 350 BOSCH Professional. Przewód zasilający LAPP z wyłącznikiem różnicowo-prądowym zapewnia wysokie bezpieczeństwo pracy. Wąż z zaworem odcinającym i szybkozłączem ogrodowym ułatwia podłączenie wody chłodzącej. Elektroniczny system wykrywania przeciążeń informuje operatora o konieczności zmniejszenia posuwu, co przekłada się na długą żywotność urządzenia i koron wiertniczych. System RESTART PROTECTION zapobiega samoczynnemu rozruchowi po przerwie w dostawie prądu.
