Zastosowanie Wiertnic Geologicznych w Geotechnice i Budownictwie

Znaczenie Wiertnic w Rozpoznaniu Podłoża

Wiertnice glebowe stanowią jedno z podstawowych narzędzi pracy w geotechnice, umożliwiając rzetelne rozpoznanie podłoża. Bez sprawnego sprzętu wiercącego trudno dziś wyobrazić sobie prawidłowe przygotowanie dokumentacji geotechnicznej czy projektowanie fundamentów.

Podstawową funkcją wiertnic glebowych w geotechnice jest rozpoznanie budowy podłoża. W praktyce odwierty służą m.in. do wykonywania sondowań statycznych i dynamicznych, a także do pobierania materiału do specjalistycznych badań laboratoryjnych (np. pobieranie próbek wód). Bez odpowiednio zaplanowanych i wykonanych odwiertów ryzyko błędów w projekcie znacząco rośnie.

Metody i Techniki Wierceń Geologicznych

W geotechnice stosuje się wiele typów wiertnic, od prostych narzędzi ręcznych po duże maszyny wiertnicze. Każda z metod ma swoje specyficzne zastosowania i ograniczenia.

Wiercenia Ręczne

To najprostsze narzędzia do płytkich wierceń, zwykle do kilku metrów. Ich zaletą jest mobilność i niski koszt. To najprostsza technika - świder ślimakowy wgryza się w grunt, wynosząc urobek na powierzchnię. Zaletą jest szybkość i stosunkowo niski koszt. Odwierty geotechniczne metodą ręczną wykonuje się do głębokości 5 m, przy użyciu świdra. Zestaw świdrów wytwarzany jest z materiałów o wysokiej wytrzymałości na uszkodzenia mechaniczne i doskonale sprawdza się w trudnych warunkach geologicznych.

Wiercenia Mechaniczne

Przy większych głębokościach, trudnych gruntach lub konieczności zachowania stateczności ścian otworu stosuje się wiercenia obrotowe z płuczką (wodną lub polimerową). Metoda ta, z zastosowaniem wiertnicy, jest efektywna w przypadku twardych gruntów oraz głębokich odwiertów, gdzie manualne wiercenie byłoby zbyt czasochłonne i pracochłonne. Metoda mechaniczna pozwala na wykonanie otworu wiertniczego do głębokości +/- 30 m.

Wiercenia Obrotowe

W tej metodzie wiercenia wykorzystuje się obracające się wiertło, które ścina materiał skalny. Wiercenia obrotowe mogą być wspomagane przez płuczki wiertnicze, które chłodzą wiertło i usuwają zwierciny.

Wiercenia Udarowe

W technice udarowej narzędzie wiertnicze jest wielokrotnie podnoszone i zrzucane na dno otworu, krusząc grunt lub skałę. Metoda ta charakteryzuje się wykorzystaniem narzędzi bijących (młotów) do przebijania się przez skały i inne twarde materiały. Oparta jest na mechanicznym działaniu uderzeniowym, czyli rozdrabnianiu materiału za pomocą specjalistycznego sprzętu, np. młotów górniczych, pneumatycznych, hydraulicznych czy elektrycznych.

Wiercenia Rdzeniowe

Gdy kluczowe jest uzyskanie możliwie niezakłóconego obrazu budowy geologicznej, stosuje się wiercenia rdzeniowe. W przypadku wiercenia rdzeniowego stosuje się wiertnice, które umożliwiają pobieranie próbek gruntu w formie rdzeni, co pozwala na dokładną analizę warstw geologicznych.

Wiercenia Kierunkowe i Pneumatyczne

Wiercenia kierunkowe polegają na wierceniu pod kątem, a nawet w poziomie, zamiast tylko pionowo. Jest to skomplikowana technika wymagająca zaawansowanej technologii i precyzyjnego planowania. Stosuje się ją w celu przeprowadzenia rurociągu pod większymi przeszkodami terenowymi lub podczas wiercenia grupy otworów z jednego stanowiska. Wiercenia pneumatyczne to proces, w którym energia potrzebna do wykonania otworu jest dostarczana za pomocą sprężonego powietrza.

Dobór Wiertnicy do Prac Geotechnicznych

Przy doborze wiertnicy glebowej do prac geotechnicznych liczy się nie tylko głębokość, jaką nominalnie można osiągnąć. W małych firmach geotechnicznych często wybiera się wiertnice możliwie uniwersalne: takie, które obsłużą większość typowych zleceń (odwierty do kilkunastu metrów, różne grunty, dostęp na działki z ciasną bramą).

Rodzaje Wiertnic i ich Zastosowanie

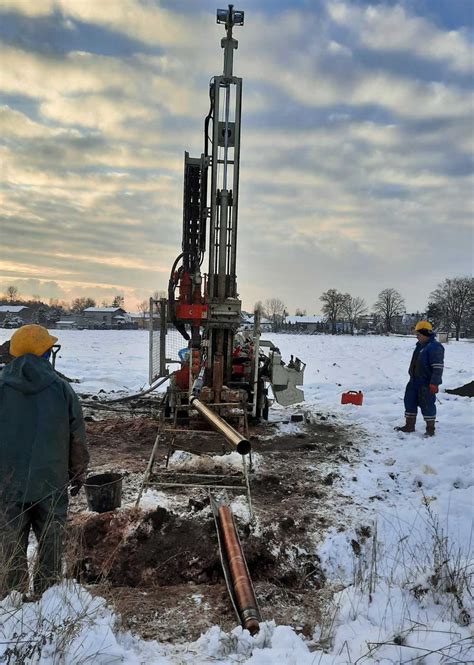

Oferowane zespoły urządzeń mechanicznych to między innymi maszyny samojezdne, udarowo-obrotowe, montowane na przyczepach, a także na samochodach. Wiertnice samojezdne są idealne do trudno dostępnych terenów, gdzie mobilność i łatwość przemieszczania mają niezwykle istotne znaczenie. Wiertnice udarowo-obrotowe oferują niezrównaną precyzję i wydajność, dzięki czemu są preferowane w bardziej wymagających warunkach. W przypadku większych inwestycji budowlanych, wiertnice montowane na samochodach pozwalają na szybkie przemieszczanie się między różnymi lokalizacjami.

Wiertnice geologiczne są najczęściej mocowane na podwoziach samochodów, co umożliwia ich zastosowanie w niemalże każdym miejscu bez konieczności budowy konstrukcji wiertnicy na miejscu. W użyciu znajduje się szeroka gama wiertnic, które można podzielić m.in. pod względem dopuszczalnej głębokości wiercenia, mocy napędowej, rodzaju napędu, rodzaju przepływu wiertniczego oraz rodzaju i kierunku przepływu płuczki do usuwania materiału z otworu wiertniczego. Mobilna wiertnica geotechniczna, umieszczona na nadwoziu pojazdu ciężarowego, jest prostym rozwiązaniem umożliwiającym otworowanie nawet w najtwardszym podłożu.

Proces Wykonywania Odwiertów Geotechnicznych

Wykonanie odwiertu geologicznego przebiega w kilku etapach. Pierwszym krokiem jest przygotowanie terenu i zaplanowanie lokalizacji odwiertu. Następnie, w zależności od wybranej metody, przystępuje się do wiercenia. W trakcie wiercenia pobiera się próbki gruntu, które są później analizowane w laboratoriach. Po zakończeniu wiercenia, odwiert powinien być odpowiednio zabezpieczony, aby zapobiec jego zapadaniu się lub zanieczyszczeniu.

Dokumentacja i Jakość Badań

W geotechnice liczy się też jakość dokumentacji. Oprócz samego wykonania odwiertów ważne jest dokładne prowadzenie dzienników wiertniczych, opis warstw, poziomów wody, wyników badań polowych. Dobrze dobrana wiertnica i odpowiednia technika wiercenia przekładają się bezpośrednio na jakość badań. W geotechnice coraz większy nacisk kładzie się na spójność procesu: od planu badań, przez wykonanie odwiertów, po interpretację wyników.

Jakość odwiertu można sprawdzić poprzez analizę pobranych próbek gruntu oraz ocenę stabilności otworu. Po zakończeniu wiercenia, warto przeprowadzić badania laboratoryjne, które pozwolą na dokładną ocenę właściwości fizycznych i chemicznych gruntu.

Znaczenie Badań Geotechnicznych dla Inwestycji

Odwierty geotechniczne mają na celu dokładne rozpoznanie właściwości gruntów, które są niezbędne do zaprojektowania fundamentów budynków oraz innych konstrukcji. Wykonuje się je w celu oceny nośności gruntu, a także w celu identyfikacji potencjalnych problemów, które mogą wystąpić podczas budowy. Dzięki badaniom geotechnicznym można uzyskać informacje o głębokości wód gruntowych, rodzaju złoża, a także o możliwych zagrożeniach, takich jak osuwiska czy zapadanie się gruntu.

Badania gruntu przed budową mają kluczowe znaczenie dla bezpieczeństwa, trwałości i ekonomiczności inwestycji budowlanych. Ich przeprowadzenie jest niezbędnym krokiem, który pozwala na uniknięcie problemów konstrukcyjnych, dodatkowych kosztów oraz ryzyka awarii. Optymalizacja kosztów budowy pozwalająca uniknąć nieprzewidzianych kosztów związanych np. z koniecznością wzmacniania fundamentów.

Jeżeli planujesz inwestycję wymagającą rozpoznania podłoża, warto dopytać wykonawcę badań nie tylko o cenę i termin, ale też o typ używanej wiertnicy, stosowane techniki i doświadczenie zespołu.
