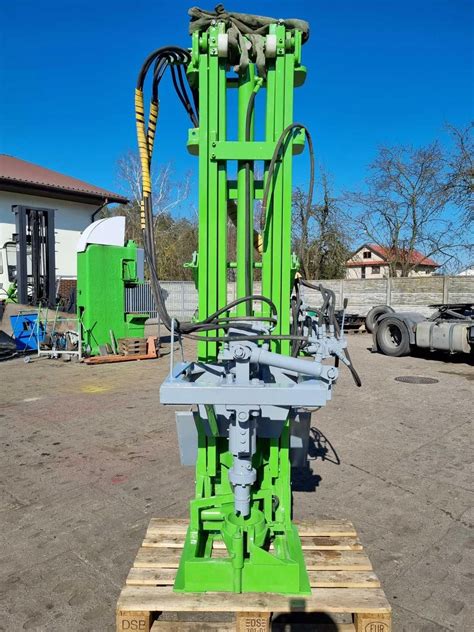

Wiertnice hydrauliczne to zaawansowane urządzenia, które wykorzystują energię hydrauliczną do napędu obrotowego głowicy i mechanizmów posuwu. Dzięki modularnej budowie nowoczesne wiertnice wielofunkcyjne można dostosować do różnych technologii. Hydraulika daje przewagę nad prostszymi konstrukcjami, pozwalając precyzyjnie sterować momentem obrotowym, prędkością wiercenia i siłą docisku.
Rodzaje wiertnic do betonu
W przypadku potrzeby wykonania przewiertów w fundamentach czy stropach niezbędnym urządzeniem jest wiertnica do betonu. To urządzenie służy do wykonywania różnej wielkości otworów - od 25 mm do nawet 1500 mm średnicy. Używając wiertnicy, mamy pewność, że nie naruszymy struktury materiału, co jest szczególnie istotne podczas prac w zamieszkałych budynkach, gdzie wibracje i drgania mogłyby naruszyć całą konstrukcję. Wyróżniamy wiertnice do betonu z napędem:
- Hydraulicznym: Posiadają dużą moc z możliwością regulacji prędkości obrotowej. Przeznaczone do pracy w najtrudniejszych warunkach.
- Pneumatycznym: Sprawdzają się w przypadku, kiedy nie można użyć sprzętu o napędzie elektrycznym czy spalinowym.
- Elektrycznym: Najpopularniejszy rodzaj wiertnicy, który do działania potrzebuje podłączenia do prądu. Najczęściej wymaga dostępu do gniazdka, jednak w przypadku niektórych modeli należy zaopatrzyć się w agregat wysokiej częstotliwości.
Wiertnice hydrauliczne - cechy i zalety
Wiertnice hydrauliczne wyróżniają się szalenie wysokim komfortem eksploatacji. Na plan pierwszy wysuwa się tu potęga wydajności i niezwykłej mocy, połączona z elastycznością sterowania. To złoty środek, dzięki któremu praca w trudnych warunkach jest porównywana do przyjemności. Model hydrauliczny polecany jest do pracy bardzo intensywnej i nieprzerwanej. Świetnie współpracuje z największymi wiertłami koronowymi (nawet do 330 mm średnicy). Jedną z największych zalet wiertnic hydraulicznych jest możliwość regulacji ich prędkości obrotowej nawet w trakcie wykonywanej pracy, co przekłada się na świetną oszczędność czasu i wspaniałą precyzję nawet najmniejszego ruchu!
Napędzana wydajnym silnikiem hydraulicznym wiertnica w formie przyczepy jest w stanie pracować przez długi czas, co sprawia, że wycięcie próbek materiałów z nawierzchni betonowych oraz bitumicznych może odbywać się tak długo, jak będzie to konieczne i nierzadko w różnych - nawet znacznie oddalonych od siebie - miejscach.
Dostępne są wiertnice hydrauliczne na przyczepie, które są urządzeniami na kołach, służącymi do wycinania próbek materiałów z nawierzchni betonowych i bitumicznych. Narzędzie tego typu może być ciągnięte za samochodem, nawet z prędkością do 80 km/h. Urządzenie wyposażone jest w napęd hydrauliczny. W trakcie wiercenia następuje płynny posuw koronek, z możliwością regulacji prędkości obrotowej. Warto zaznaczyć, iż sama prędkość obrotowa wiercenia jest regulowana w zależności od średnicy koronki. Wiertnica hydrauliczna w formie przyczepy posiada także funkcję hydraulicznego opuszczania i podnoszenia płyty stabilizującej, co zapewnia stabilność pracy niezależnie od położenia oraz błyskawiczną gotowość do pracy. Maksymalna głębokość wiercenia to nawet do 600 mm. Dzięki hydraulicznej wiertnicy wykonywanie pionowych otworów w podłożu nie stanowi żadnego problemu. Stosowane w tym celu rurowe wiertła diamentowe charakteryzuje rzadko spotykana efektywność, w wyniku czego dostanie się w głąb betonu, nawierzchni bitumicznej lub skały odbywa się znacznie szybciej i o wiele skuteczniej niż w przypadku zastosowania innego rodzaju urządzeń.
Dobór silnika hydraulicznego do wiertnicy
Wybór odpowiedniej wiertnicy hydraulicznej, a w szczególności jej silnika, to inwestycja, która wymaga przemyślenia i analizy potrzeb. Moment obrotowy i moc silnika to kluczowe parametry decydujące o tym, jak twarde grunty można wiercić.
Parametry techniczne do rozważenia
Kluczowe znaczenie ma zgodność parametrów technicznych wiertnicy z możliwościami układu hydraulicznego ciągnika lub koparki, masa operacyjna maszyny nośnej oraz charakter prac, które będą wykonywane. Dobór wiertnicy hydraulicznej nie może opierać się wyłącznie na średnicy wiercenia czy cenie urządzenia.
Właściwy dobór wiertnicy hydraulicznej wymaga analizy kilku kluczowych parametrów technicznych, które muszą być zgodne z możliwościami koparki i charakterem planowanych prac. Podstawowe parametry to:
- Przepływ i ciśnienie oleju hydraulicznego
- Moment obrotowy
- Masa operacyjna maszyny nośnej
- Średnica i głębokość wiercenia
Każdy z tych parametrów ma bezpośredni wpływ na wydajność, bezpieczeństwo i trwałość całego systemu. Producenci wiertnic podają zalecane zakresy wartości dla poszczególnych modeli, które należy zestawić z danymi technicznymi koparki przed podjęciem decyzji zakupowej.
Przepływ oleju hydraulicznego
Przepływ oleju hydraulicznego mierzony w litrach na minutę (l/min) jest jednym z najważniejszych parametrów decydujących o wydajności wiertnicy. Zbyt niski przepływ ograniczy prędkość obrotową i moment obrotowy, co wydłuży czas wiercenia i obciąży system hydrauliczny koparki. Typowe wiertnice do minikoparek wymagają przepływu w zakresie 20-75 l/min, podczas gdy modele do cięższych maszyn mogą potrzebować nawet 80-140 l/min.
Przyjmując przepływ pompy hydraulicznej dla Iseki TA235 na poziomie 15 l/min, dla maksymalnego ciśnienia 14 MPa i przepływu 15 l/min, silnik powinien osiągać około 80 obr/min, moc 2,4 kW (czyli 3,2 KM) i moment 240 Nm, co jest wystarczające do wielu zastosowań. Czym silnik ma mniejszą chłonność, tym przy tym samym ciśnieniu będzie miał większą moc i większe obroty (np. BMR 100).
Ciśnienie robocze
Ciśnienie robocze wyrażane w barach (bar) odpowiada za siłę docisku i efektywność penetracji gruntu. Zgodność parametrów technicznych wiertnicy z możliwościami koparki to podstawa bezpiecznej eksploatacji. Przekroczenie maksymalnego ciśnienia roboczego może prowadzić do pęknięcia przewodów hydraulicznych, wycieków oleju i w konsekwencji pożaru lub zranienia operatora. Silnik przed rozwaleniem chroni rozdzielacz, gdzie w przypadku BMR 125 zawór powinien być ustawiony na 14 MPa.
Moment obrotowy
Moment obrotowy wyrażany w niutonometrach (Nm) określa siłę obrotową przekazywaną na świder i jest kluczowy dla efektywności wiercenia w różnych typach gruntów. Minikoparki o masie 1,5-4 tony wymagają wiertnic o momencie obrotowym 465-1820 Nm, podczas gdy koparki gąsienicowe mogą wykorzystywać jednostki o momencie przekraczającym 20 000 Nm. Wyższy moment obrotowy przekłada się na szybszą pracę i mniejsze obciążenie układu hydraulicznego, co jest szczególnie istotne podczas intensywnej eksploatacji.
Wiertnice do betonu i skał wymagają znacznie wyższego momentu obrotowego (często powyżej 3000 Nm), niższych obrotów oraz zwiększonego ciśnienia roboczego przekraczającego 200 bar. Konstrukcja takich wiertnic jest wzmocniona, a silnik hydrauliczny bardziej wydajny.
Masa operacyjna maszyny nośnej
Masa operacyjna koparki to jej całkowita waga podczas pracy, włączając operatora, paliwo i standardowe wyposażenie. Każdy producent wiertnic określa minimalną wagę maszyny nośnej, do której dany model może być bezpiecznie zamontowany. Zbyt lekka koparka w połączeniu z ciężką wiertnicą traci stabilność, szczególnie podczas pracy na nachyleniach lub z wydłużonym wysięgnikiem. Z kolei zbyt ciężka wiertnica zwiększa zużycie paliwa, obciąża konstrukcję ramienia i może prowadzić do przedwczesnego zużycia układu hydraulicznego. Przeciążenie koparki nadmiernie ciężkim osprzętem może prowadzić do utraty stateczności maszyny, szczególnie podczas pracy na nierównym terenie lub zboczach.
Średnica i głębokość wiercenia
Średnica świdra determinuje zakres zastosowań wiertnicy i powinna być dobrana do specyfiki planowanych prac. W przypadku koparek gąsienicowych typowe średnice wahają się od 300 do 1000 mm, co pozwala na wykonanie zarówno otworów pod słupy ogrodzeniowe, jak i fundamentów czy pali. Głębokość robocza zależy od długości świdra i konstrukcji wiertnicy - standardowe modele pozwalają na wiercenie do głębokości 100-150 cm, choć dostępne są również wydłużone wersje do zastosowań specjalistycznych.
System montażowy
System montażowy wiertnicy musi być kompatybilny z szybkozłączem koparki lub konstrukcją ramienia. Najczęściej stosowane są adaptery z mocowaniem sworzniowym, gdzie kluczowe parametry to rozstaw sworzni (typowo 85-100 mm) i średnica sworznia (20-30 mm). Niektóre wiertnice oferują możliwość dostosowania adaptera do różnych systemów mocowania, co zwiększa uniwersalność osprzętu. Prawidłowe dopasowanie adaptera ma bezpośredni wpływ na bezpieczeństwo pracy - luźne lub nieprawidłowo zamontowane połączenie może prowadzić do uszkodzenia wiertnicy lub koparki.
Wybór wiertnicy do betonu lub gruntu
Wiertnice przeznaczone do różnych materiałów różnią się konstrukcją jednostki napędowej i wymaganymi parametrami pracy. Urządzenia do gruntów miękkich (glina, piasek, ziemia) charakteryzują się niższym momentem obrotowym i wyższą prędkością obrotową, co pozwala na szybką penetrację materiału. Wiertnice do betonu i skał wymagają znacznie wyższego momentu obrotowego (często powyżej 3000 Nm), niższych obrotów oraz zwiększonego ciśnienia roboczego przekraczającego 200 bar. Konstrukcja takich wiertnic jest wzmocniona, a silnik hydrauliczny bardziej wydajny.
Dla wiercenia w glinie bez kamieni i żwiru, spalinowa wiertnica o mocy około 2 KM, momencie obrotowym poniżej 100 Nm i prędkości 160-200 obr/min, może okazać się wystarczająca. Przy chłonności 400 obr/min, silnik będzie miał obroty rzędu 50 obr/min, podobną moc przy mniejszym ciśnieniu maksymalnym, ale duży moment obrotowy. To może wystarczyć do zastosowań niezawodowych, takich jak wiercenie dołków pod paliki.
Zabezpieczenia i bezpieczeństwo pracy
Moc (siła) silnika zależy od ciśnienia oleju, a obroty od przepływu (ilości litrów). Silnik potrzebujący na obrót 0,25 L przy wydatku pompy 50 L powinien obracać się z prędkością około 200 obr/min. W celu ograniczenia obrotów stosuje się kryzy (stałe, nieregulowane ograniczenie) lub zawór regulowany, np. rozdzielacz. Zastosowanie rozdzielacza z zaworem przeciążeniowym dodatkowo pozwoli na zmianę kierunku obrotów silnika, co czasem przydaje się, kiedy jest problem z wycofaniem wiertła.
Bardzo ważna kwestia to dobranie zaworów zabezpieczających, tak aby nie doprowadzić do niekontrolowanej pracy. Jeśli urządzenie ma być trzymane w rękach, istnieje zagrożenie, że w momencie, gdy wiertło trafi na większy opór, wiertnica zacznie obracać operatorem. W związku z tym moc układu należy ograniczyć zaworami (lub zastosować sprzęgło) tak, żeby wiertło zatrzymało się, a nie urwało rąk.
Operator powinien zawsze sprawdzić dokumentację techniczną zarówno koparki, jak i wiertnicy, aby upewnić się, że parametry są zgodne. Zbyt wysoki przepływ oleju powoduje przegrzewanie układu hydraulicznego, co zwiększa ryzyko uszkodzenia pomp i zaworów regulacyjnych.
Typowe błędy przy doborze wiertnicy
Najczęstszym błędem jest dobór wiertnicy wyłącznie na podstawie średnicy wiercenia, bez uwzględnienia parametrów hydraulicznych koparki. Prowadzi to do sytuacji, gdzie wiertnica teoretycznie pasuje do maszyny, ale w praktyce nie osiąga wymaganej wydajności lub przeciąża układ hydrauliczny. Drugim poważnym problemem jest ignorowanie zgodności przepływu oleju - zbyt niski przepływ skutkuje wolną pracą wiertnicy, a zbyt wysoki może uszkodzić silnik hydrauliczny lub pompy koparki. Przedsiębiorcy często popełniają też błąd niedoszacowania wagi wiertnicy względem masy operacyjnej koparki, co prowadzi do utraty stabilności maszyny podczas pracy. Innym powszechnym problemem jest zakup wiertnicy uniwersalnej do wszystkich zastosowań - w praktyce osprzęt zoptymalizowany pod wiercenie w gruntach nie sprawdzi się w betonie i odwrotnie.
Konserwacja wiertnic hydraulicznych
Prawidłowa konserwacja wiertnicy hydraulicznej znacząco wydłuża jej żywotność i zapewnia niezawodność pracy. Podstawowe czynności obejmują codzienne sprawdzenie szczelności połączeń hydraulicznych, stanu przewodów i poziomu oleju w układzie koparki. Po każdym dniu intensywnej pracy należy oczyścić wiertnicę z pozostałości gruntu, betonu lub kamieni, które mogą uszkodzić ruchome elementy. Silnik hydrauliczny wymaga okresowej wymiany oleju hydraulicznego zgodnie z zaleceniami producenta - zazwyczaj co 500-1000 godzin pracy. Ważne jest również smarowanie łożysk i przegubów adaptera, szczególnie przy pracy w warunkach pyłu i wysokiej wilgotności. Korony wiertnicze powinny być regularnie kontrolowane pod kątem zużycia segmentów diamentowych lub węglikowych - praca stępioną koroną zwiększa obciążenie układu hydraulicznego i wydłuża czas wiercenia.
Wiertła i osprzęt
Dobór odpowiednich koron wiertniczych ma kluczowe znaczenie dla efektywności i trwałości całego systemu. Korony diamentowe sprawdzają się w twardych materiałach takich jak beton, żelbet czy granit, zapewniając precyzyjne wiercenie i długą żywotność. Korony węglikowe (widiowe) są tańszą alternatywą do pracy w betonie, cegle i kamieniu, choć charakteryzują się niższą trwałością. Do pracy w gruntach stosuje się specjalistyczne świdry glebowe z gruntowym grotem, które ułatwiają penetrację i wynoszenie urobku.
W przypadku wiertnic ważny jest także dobór wiertła koronowego (diamentowego) oraz statywu. To pozwala na wykonanie większej ilości odwiertów w ciągu jednego dnia oraz uniknięcie wypadków. Warto rozpatrzeć systemy kompletne i zintegrowane, aby uzyskać najlepsze efekty. Dla wiercenia w żelbetonie, czy zbrojonych murach i kamieniu odpowiednia będzie wiertnica diamentowa. Ważną funkcjonalnością jest możliwość wiercenia na mokro i na sucho. Im twardszy materiał, tym możemy odczuwać większe spadki mocy urządzenia. Wtedy sprawdzi się urządzenie do wiercenia na mokro. Podczas pracy na sucho dużym udogodnieniem jest możliwość użycia odkurzacza. Jednak możemy go wykorzystać jedynie do miękkich materiałów - bez masywnego zbrojenia.
