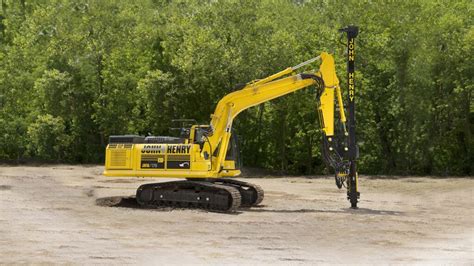

Wiertnice pionowe, zwłaszcza te przeznaczone do montażu na koparkach, stanowią kluczową technologię w branży budowlanej i inżynieryjnej. Te zaawansowane urządzenia wiertnicze oferują niezrównaną wydajność i precyzję w prowadzeniu prac na dużych głębokościach, umożliwiając wykonywanie pionowych otworów w gruntach o różnej twardości.
Czym są wiertnice pionowe?
Wiertnice pionowe to specjalistyczne urządzenia wiertnicze, które umożliwiają wykonywanie pionowych otworów w gruntach o dużej głębokości. Są one montowane na koparkach lub innych maszynach budowlanych i wyposażone w mechanizm wiercenia, który jest w stanie pokonać nawet najtwardsze warstwy gruntu. Tego typu urządzenia to nic innego jak wysokie maszyny, które mogą wywiercić głęboki otwór w ziemi lub też w innym materiale. Stosowane są w tym celu różnorodne wiertła, które charakteryzują się różną twardością. Wiertnice to specjalistyczne maszyny przeznaczone do wykonywania otworów o określonej średnicy i głębokości. Są jednymi z najczęściej stosowanych maszyn, charakteryzującymi się dużą siłą nacisku, stabilnością oraz możliwością pracy w trudnym terenie.
Zasada działania wiertnic pionowych

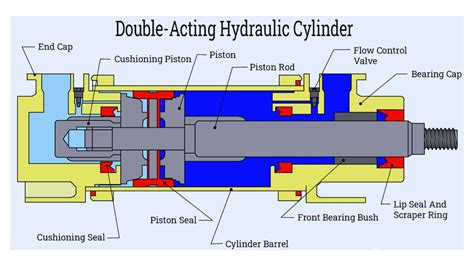

Wiertnice pionowe działają na zasadzie napędu hydraulicznego lub udarowego.
- W przypadku wiertnic hydraulicznych, specjalny siłownik hydrauliczny generuje siłę obrotową, która jest przekazywana na wiertło. Wiertnica pionowa hydrauliczna zapewnia wysoką moc oraz stabilność, co przekłada się na bezpieczeństwo pracy.
- Natomiast wiertnice udarowe wykorzystują mechanizm uderzeniowy, który generuje impulsy energii kinetycznej, umożliwiając skuteczne przebijanie się przez trudne warstwy gruntu.

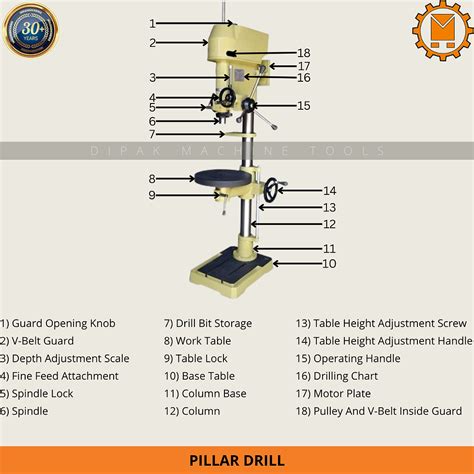

Budowa i komponenty wiertnic pionowych
Wiertnice pionowe składają się z kilku kluczowych komponentów, które współdziałają, aby zapewnić skuteczne i precyzyjne wiercenie. Do głównych elementów wiertnicy należą:
- Wiertło - stanowi końcówkę wiertnicy, która jest odpowiedzialna za przecinanie gruntu i tworzenie otworu. Wiertła o wysokiej odporności na ścieranie umożliwiają efektywne przewiercanie warstw skalnych, gliniastych czy żwirowych, co pozwala na wykonanie odwiertów na niemal każdym terenie.
- Napęd wiercenia - może być hydrauliczny lub udarowy, dostarcza energię do ruchu obrotowego lub uderzeń wiertła.
- Stelaż - mocuje wiertnicę do koparki lub innego nośnika.
- Wciągarka - zapewnia podnoszenie i opuszczanie wiertła oraz prowadzenie wiercenia.
- Układ sterowania - umożliwia operatorowi precyzyjne sterowanie wiertnicą i monitorowanie parametrów wiercenia, takich jak prędkość obrotowa, nacisk wiercenia i głębokość. Dzięki zaawansowanemu systemowi napędowemu oraz nowoczesnym wiertłom możliwe jest wykonanie otworów o różnych średnicach w znacznie krótszym czasie.
Zalety wiertnic pionowych
Wiertnice pionowe do koparek oferują szereg korzyści, które sprawiają, że są nieocenionym narzędziem w dzisiejszej branży budowlanej. Oto niektóre z najważniejszych zalet:
- Wydajność na dużych głębokościach: Wiertnice pionowe są projektowane specjalnie do pracy na znacznych głębokościach, co pozwala na osiąganie zamierzonych rezultatów nawet w przypadku trudnych warunków geologicznych.
- Precyzja i kontrola: Dzięki zaawansowanym systemom sterowania, operatorzy wiertnic pionowych mają pełną kontrolę nad procesem wiercenia. Mogą dostosowywać prędkość, nacisk i kierunek wiercenia, zapewniając precyzyjne wykonanie otworów.
- Zastosowanie w różnych rodzajach gruntów: Wiertnice pionowe są wszechstronne i mogą być stosowane w różnorodnych rodzajach gruntów, od miękkich po bardzo twarde. Dzięki temu, niezależnie od rodzaju podłoża, można skutecznie prowadzić prace wiertnicze. Solidna konstrukcja oraz zaawansowana technologia wiertnicy pionowej umożliwia sprawne wiercenie zarówno w miękkich, jak i twardych podłożach.
- Ograniczone wibracje i hałas: Nowoczesne wiertnice pionowe zostały zaprojektowane z myślą o minimalizacji wibracji i hałasu. Dzięki temu, prace wiercenia mogą być prowadzone w sposób bardziej komfortowy dla operatorów i otoczenia. Urządzenia te zmniejszają ryzyko zapadania się otworów.
Zastosowania wiertnic pionowych
Wiertnice pionowe znajdują szerokie zastosowanie w wielu dziedzinach budownictwa i inżynierii. Oto kilka głównych obszarów, w których wykorzystuje się te innowacyjne urządzenia wiertnicze:
Prace geotechniczne
Wiertnice pionowe są niezastąpione przy wykonywaniu badań geotechnicznych, takich jak pobieranie próbek gruntu, badania sondą czy analiza warstw geologicznych. Dzięki nim można pozyskać cenne informacje o właściwościach gruntu i przygotować grunt pod konstrukcje budowlane. Wiertnica pionowa geotechniczna jest potrzebna w badaniach wykonywanych przy każdej inwestycji budowlanej. To urządzenie, które pozwala na pobieranie próbek gruntu, ocenę nośności terenu oraz przygotowanie podłoża pod fundamenty. Dzięki rozbudowanemu systemowi sterowania tego typu wiertnica do odwiertów pionowych jest niezastąpiona w analizach geologicznych i inżynieryjnych. W trakcie prac geotechnicznych, wiertnice pionowe mogą być wykorzystywane do pobierania próbek gruntowych. Próbkowanie ma na celu analizę właściwości geotechnicznych gruntu, takich jak jego nośność, skład czy wilgotność. Pobieranie próbek jest istotne przy projektowaniu budowli, aby mieć pełną wiedzę o właściwościach gruntu, na którym będą się one opierać.
Budowa fundamentów
Wiertnice pionowe są często wykorzystywane do wykonywania otworów pod fundamenty budynków, mostów czy wież. Pozwalają na precyzyjne wiercenie pionowych otworów o dużej głębokości, które umożliwiają stabilną i bezpieczną konstrukcję.
Wydobycie surowców naturalnych i hydrogeologia
Wiertnice pionowe są wykorzystywane do wydobycia surowców naturalnych, takich jak woda, gaz czy ropa naftowa. Dzięki nim można dotrzeć do zasobów znajdujących się głęboko pod powierzchnią ziemi i przeprowadzać eksploatację w sposób efektywny i kontrolowany. Wiertnica pionowa do studni to specjalistyczne urządzenie, które umożliwia bezpieczne i trwałe wykonywanie odwiertów pod ujęcia wodne. Posadowienie wiertnicy H20P na lekkim podwoziu przyczepy dwuosiowej czyni z niej mobilną jednostkę odpowiednią do wykonywania różnorodnych odwiertów hydrogeologicznych.
Instalacje podziemne
Wiertnice pionowe są również stosowane przy budowie instalacji podziemnych, takich jak rurociągi, sieci kanalizacyjne czy instalacje geotermalne. Dzięki nim można precyzyjnie wykonać otwory pod te instalacje, zapewniając ich solidne i trwałe osadzenie w gruncie. Po zakończeniu wiercenia, wiertnice pionowe umożliwiają instalowanie rur, przewodów czy fundamentów. Precyzyjne otwory, wykonane przez wiertnice, pozwalają na stabilne osadzenie tych elementów i zapewniają trwałość całej konstrukcji.
Ratownictwo i archeologia
Urządzenia tego typu często służą także ratownikom, którzy, przykładowo, poszukują ludzi po katastrofie. Wielu archeologów decyduje się na wykorzystanie wiertnic pionowych w swoich badaniach.
Rodzaje wiertnic pionowych
Na rynku dostępne są różne rodzaje wiertnic pionowych, które różnią się konstrukcją i zastosowaniami:
- Wiertnice hydrauliczne: Wykorzystują siłę hydrauliczną do generowania ruchu obrotowego wiertła. Są wszechstronne i skuteczne w różnych rodzajach gruntów.
- Wiertnice ślimakowe: Posiadają specjalne ślimaki, które umożliwiają skuteczne wiercenie w gruntach o dużej gęstości. Są często stosowane przy budowie fundamentów. Wiertnica H20P służy do wykonywania pionowych otworów w gruncie za pomocą metody wiercenia świdrem ślimakowym na sucho.
- Wiertnice udarowe: Wykorzystują mechanizm uderzeniowy, który generuje impulsy energii kinetycznej. Są skuteczne w wierceniu przez twarde skały i warstwy gruntu.
- Wiertnice gąsienicowe: Wyposażone w układ jezdny na gąsienicach, zapewniają doskonałą przyczepność i mobilność na nierównym, grząskim lub nachylonym terenie. Sprawdzają się w pracach, gdzie istotna jest szybka relokacja maszyny.
Proces pracy z wiertnicami pionowymi
Praca z wiertnicami pionowymi obejmuje kilka kroków, które zapewniają skuteczne i bezpieczne wiercenie:
- Przygotowanie terenu: Należy odpowiednio przygotować teren, usunąć przeszkody i zapewnić stabilne podłoże dla wiertnicy.
- Wybór odpowiedniego typu wiertnicy: Na podstawie rodzaju gruntu i głębokości wiercenia, należy wybrać odpowiednią wiertnicę pionową. Dobrze dobrana wiertnica nie tylko zwiększa wydajność, ale również minimalizuje ryzyko awarii i przestojów.
- Wiercenie i osiąganie pożądanej głębokości: Operator wiertnicy prowadzi proces wiercenia, dostosowując prędkość i nacisk w zależności od warunków gruntowych.
- Kontrola jakości: W trakcie procesu wiercenia, monitoruje się parametry takie jak głębokość, kąt nachylenia czy prędkość obrotowa. Zapewnia to kontrolę jakości pracy i umożliwia dostosowanie parametrów, jeśli zachodzi taka potrzeba.
- Konserwacja: Po zakończeniu prac wiercenia, wiertnice pionowe wymagają odpowiedniej konserwacji. Regularne czyszczenie, smarowanie i sprawdzanie stanu technicznego zapewniają ich długotrwałą i efektywną pracę. Intensywna eksploatacja wiertnic wymaga regularnych przeglądów oraz profesjonalnego serwisu, który pozwala zapobiegać awariom, wydłuża żywotność maszyny i zwiększa bezpieczeństwo pracy.
Piling Rig Operation - How to operate a Piling Rig in Bored Pile Method
Bezpieczeństwo i ochrona środowiska
Przy korzystaniu z wiertnic pionowych, bezpieczeństwo pracy oraz ochrona środowiska są priorytetem. Operatorzy wiertnic są odpowiednio przeszkoleni w zakresie obsługi tych urządzeń, aby zapewnić bezpieczne prowadzenie prac wiertniczych. Ponadto, wiertnice pionowe są projektowane z myślą o minimalnym wpływie na środowisko. Dzięki precyzyjnemu wierceniu minimalizuje się zakłócenia terenu i ogranicza wpływ na pobliską florę i faunę.
Przykład wiertnicy: H20P
Wiertnica H20P służy do wykonywania pionowych otworów w gruncie za pomocą następujących metod:
- wiercenie świdrem ślimakowym na sucho
- wiercenie z zastosowaniem rur okładzinowych
Nominalne parametry wiertnicy pozwalają na wykonywanie w gruntach średniozwięzłych otworów o średnicy 200 mm na głębokość 20 m metodą obrotową za pomocą ślimaków.
Dane techniczne H20P
| Parametr | Jednostka | Wartość |
|---|---|---|
| Parametry wiercenia | ||
| Max. średnica wiercenia | [mm] | ø200 / ø160 / ø130 |
| Max. głębokość wiercenia | [m] | 15 / 20 / 25 |
| Max. średnica rur okładzinowych | [mm] | 7 5/8'' (193,5mm) - 5'' (127mm) |
| Głowica obrotowa | ||
| Moment obrotowy | [daNm] | 400 (I bieg) / 200 (II bieg) |
| Prędkość obrotowa | [obr/min] | 40 (I) / 80 (II) |
| Prowadnica | ||
| Długość | [mm] | 3200 |
| Skok głowicy obrotowej | [mm] | 2000 |
| Siła docisku | [kN] | 16 |
| Siła wyrywania | [kN] | 24 |
| Przesuw prowadnicy | ||
| Skok | [mm] | 1100 |
| Siła docisku | [kN] | 85 |
| Siła wyrywania | [kN] | 125 |
| Wyciągarka hydrauliczna | ||
| Max siła w linie | [kN] | 12 |
| Średnica liny | [mm] | ø10 / 50m |
| Szarpak | ||
| Skok narzędzia zawieszonego na linie | [mm] | 750 / 620 / 480 |
