Wiertnica Pozioma Elektryczna: Innowacje w Technologii Bezwykopowej

Wprowadzenie do Technologii Bezwykopowych

Współczesne obszary zurbanizowane charakteryzują się ogromną niedostępnością, jeśli chodzi o możliwość prac związanych z ułożeniem lub remontem rurociągów, sieci kanalizacyjnej czy okablowania. Przeprowadzenie tych projektów w przestrzeni miejskiej, pokrytej ruchliwymi drogami, torami kolejowymi lub tramwajowymi, a także intensywnie wykorzystywanej przez mieszkańców, wiąże się ze sporym wyzwaniem. Tradycyjne metody, polegające na zrywaniu asfaltu i innych elementów infrastruktury, a następnie przywracaniu okolicy dawnego wyglądu, są kosztowne, czasochłonne i jednocześnie kłopotliwe dla mieszkańców. Wykonywanie przewiertów w ziemi wymaga zastosowania nowoczesnego, ciężkiego sprzętu budowlanego, a raczej górniczego. Dzięki swoim właściwościom konstrukcyjnym i użytkowym, poziome wiertnice kierunkowe umożliwiają układanie różnego rodzaju uzbrojenia podziemnego bez wykonywania wykopów pod powierzchnię terenu.

Czym jest Wiertnica Pozioma?

Wiertnice są urządzeniami przeznaczonymi do wykonywania w podłożu o różnym stopniu twardości otworów posiadających określoną długość i średnicę. Jednym z rodzajów wiertnic, wyróżnianych ze względu na sposób pracy i przeznaczenie, jest wiertnica pozioma. To urządzenie pozwalające na wykonywanie odwiertów o różnych średnicach, dzięki czemu sprawdza się ono między innymi w budowie rurociągów, stanowiących część sieci gazowej, wodociągowej, kanalizacyjnej czy ciepłowniczej. Poza tym, przy pomocy wiertnicy poziomej kładzie się w sposób bezkolizyjny przepusty kablowe dla instalacji elektrycznych i komunikacyjnych.

Zadaniem urządzenia jest nie tylko wiercenie niezbędnego otworu, ale również umieszczenie w podłożu rur, które staną się elementem instalacji. Każda wiertnica pozioma posiada łoże - czyli element konstrukcji, po którym wykonujący swoje zadanie świder będzie się posuwał.

Wiertnice Poziome Ślimakowe (WPS)

Do wykonywania przejść instalacyjnych najczęściej polecane są wiertnice ślimakowe. Są to inaczej maszyny do przewiertów poziomych sterowanych WPS, pracujące w technologii bezwykopowej. Mogą być stosowane do wykonywania przewiertów pod drogami, nasypami kolejowymi lub innymi budowlami z możliwością precyzyjnego sterowania kierunkiem wiercenia. Są to niezastąpione maszyny podczas wykonywania rurociągów kanalizacyjnych oraz przyłączy w zakresie średnic między 100 mm a 1400 mm i długości do 70 m. Standardowe wiertnice tego typu pozwalają na wykonanie przewiertów poziomych w zakresie średnic od 90 mm do 1420 mm i długości do 60 m. Istnieją również urządzenia wykonywane na indywidualne zamówienie, pozwalające na przewierty o długości do 100 m. Wiertnice, na które warto zwrócić uwagę, to na przykład: WPS 50, WPS 80 czy WPS 100.

Zasada Działania Wiertnicy Poziomej Ślimakowej

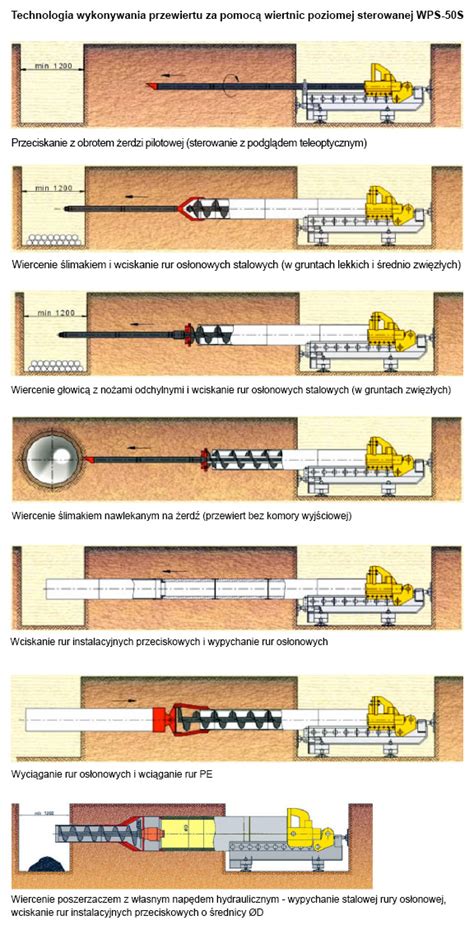

Wiercenie wiertnicami sterowanymi odbywa się kilkuetapowo. W pierwszej fazie, przy użyciu żerdzi pilotowej sterowanej teleoptycznie, wykonuje się odwiert próbny. Następnie odbywa się wiercenie ślimakiem wraz z przeciskaniem w otwór rury osłonowej. W pierwszym etapie wciskana jest żerdź kontrolowana systemem teleoptycznym, a drugim etapem jest wiercenie ślimakiem w stalowych rurach osłonowych.

Wiercenie pilotowe wykonuje się głównie za pomocą wierteł tnących wspomaganych strumieniowo. Jeśli przewód wiertniczy jest podawany i obracany w tym samym czasie, rampa traci swoją kierunkowość i umożliwia wyprostowanie otworu; jeśli przewód wiertniczy jest tylko obracany, siła reakcji działająca na rampę powoduje zmianę kierunku wiertła.

Wiertnice sterowane występują w 8 podtypach wielkości, a mianowicie: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140. Urządzenia te pracują dzięki podłączeniu ich do agregatów zasilających o mocy silnika od 30 kW do 195 kW. Istnieją również modele wiertnic zasilanych strumieniem oleju z koparki hydraulicznej. Główne zastosowanie standardowej technologii to wykonywanie przewiertów o niewielkich spadkach i instalowanie rurociągów kanalizacyjnych.

Wiertnica Pozioma Elektryczna - Kluczowe Informacje

Wiertnice poziome różnią się między sobą różnymi parametrami, w tym rodzajem podłoża, do którego są przeznaczone, średnicą odwiertu, mocą, dodatkowym wyposażeniem czy długością łoża. Jednym z podstawowych podziałów wiertnic jest podział ze względu na sposób zasilania urządzenia. Na tej podstawie wyróżniamy przede wszystkim wiertnice elektryczne i hydrauliczne.

Za pracę wiertnic elektrycznych odpowiada oczywiście silnik elektryczny. Zasilanie może odbywać się za pomocą agregatu prądotwórczego. W porównaniu z tradycyjnymi układami hydraulicznymi, zastosowanie zaawansowanych układów napędowych elektrycznych pozwala na obniżenie kosztów konserwacji. Silnik działa z dużą prędkością, wykorzystując pola elektromagnetyczne i zamieniając energię elektryczną na energię mechaniczną, co sprawia, że wskaźnik konwersji energii jest o ponad 50% wyższy.

Zalety Wiertnic Elektrycznych

• Ekologia i energooszczędność: Urządzenie działa bez zanieczyszczeń, jest energooszczędne i przyjazne dla środowiska.
• Niski poziom hałasu i wibracji: Poziom hałasu i wibracji podczas pracy jest znacznie niższy niż w przypadku tradycyjnych wiertnic, a moc wyjściowa jest cicha i stabilna.
• Precyzyjne sterowanie: Sterowanie mocą silnika jest precyzyjne, zbieranie danych jest inteligentniejsze, a tworzenie jest łatwiejsze.
• Mobilność: System samojezdny umożliwia łatwy transport i przemieszczanie.

Budowa i Komponenty Wiertnic Poziomych

Pozioma wiertnica kierunkowa składa się z systemu zasilania, systemu wiertnicy, układu kierowniczego, narzędzia wiertniczego, systemu płuczkowego i narzędzi pomocniczych. System wiertnicy obejmuje główną jednostkę wiertnicy, stół obrotowy itp., stanowiąc główny korpus operacji wiercenia i wycofywania. Główna jednostka poziomej wiertnicy kierunkowej jest umieszczana na ramie wiertnicy w celu zakończenia tych operacji. System zasilania składa się z generatora i, w przypadku wiertnic hydraulicznych, hydraulicznego źródła zasilania, natomiast wiertnice elektryczne zasilane są bezpośrednio silnikiem elektrycznym, często z agregatu prądotwórczego.

Narzędzia pomocnicze i narzędzia wiertnicze to elementy potrzebne do rozwiercania i wiercenia. Wiertło ma wiertła, rury wiertnicze, frezy i rozwiertaki odpowiednie dla różnych geologii. Zależnie od warunków, w jakich pracuje wiertnica pozioma, przydatne może okazać się jej dodatkowe wyposażenie. Na przykład, dodatkowy zestaw silników pomocniczych, których zadaniem jest sterowanie posuwem świdrów. Klienci mogą także liczyć na zakup przeznaczonych do wiertnicy świdrów lub rur kierunkowych.

Specyfika Wiertnicy WPS-30S

Wiertnica pozioma sterowana WPS-30S przeznaczona jest do wykonywania przewiertów pod drogami, nasypami kolejowymi lub innymi budowlami, z możliwością precyzyjnego sterowania w celu zachowania założonego kierunku wykonywanego przewiertu. Wiertnica służy do wykonywania przewiertów o niewielkich spadkach pod rurociągi kanalizacyjne w zakresie średnic od 100 do 315 mm. Jest szczególnie polecana do wykonywania precyzyjnych przyłączy domowych. Komorą startową wiertnicy jest standardowo studnia okrągła o średnicy 1200 mm. Do zasilania wiertnicy WPS-30S zaleca się zastosowanie agregatów hydraulicznych Bipromasz - typ HAS-25 lub HAS-33, choć możliwe jest również zasilanie wiertnicy strumieniem oleju z koparki hydraulicznej. Do wiercenia używa się narzędzi i rur o długości roboczej 0,5 m.

Bezpieczeństwo i Eksploatacja Urządzeń Elektrycznych

Prawidłowa eksploatacja i obsługa elementów instalacji elektrycznej, takich jak akumulatory, alternatory i rozruszniki elektryczne, jest kluczowa dla zapewnienia bezpieczeństwa i długotrwałego funkcjonowania wiertnicy. Ważne jest przestrzeganie ogólnych zasad bezpieczeństwa pracy, a w szczególności zasad dotyczących użytkowania i obsługi urządzeń elektrycznych, aby zapobiec awariom i wypadkom. Znajomość i stosowanie się do zaleceń producenta zawartych w Dokumentacji Techniczno-Ruchowej jest niezbędne dla każdego operatora.
