Kompleksowy Przewodnik po Wiertłach i Systemach Mocowań

Wiertła to podstawowe narzędzia skrawające, służące do wykonywania otworów w różnorodnych materiałach. Ich efektywność i precyzja zależą nie tylko od konstrukcji samego wiertła, ale także od odpowiedniego systemu mocowania wiertarki lub innej obrabiarki. Zrozumienie rodzajów wierteł, ich budowy oraz dostępnych mocowań jest kluczowe dla osiągnięcia optymalnych wyników pracy, zarówno w zastosowaniach domowych, jak i profesjonalnych.

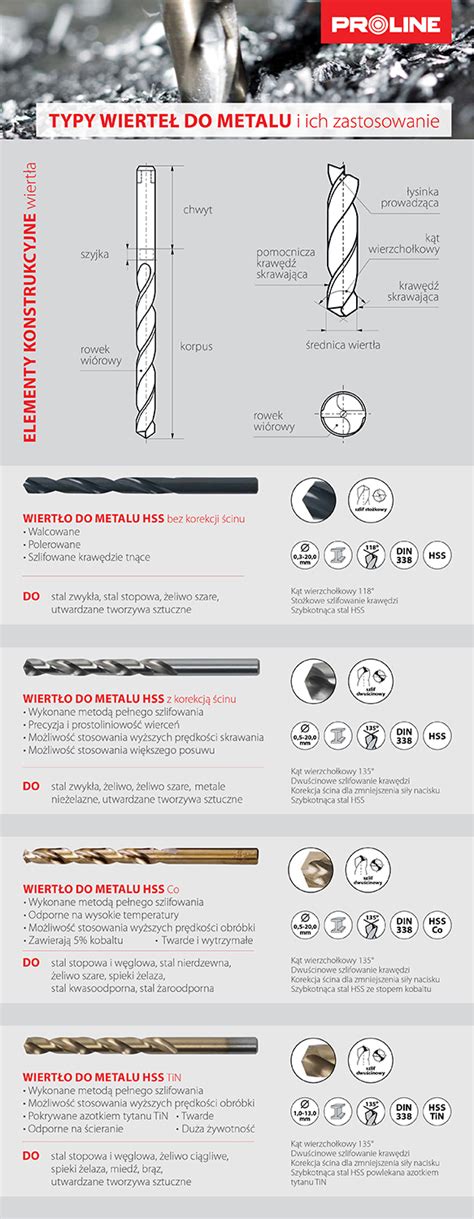

Budowa Wiertła i Jego Przeznaczenie

Wiertło, jako narzędzie skrawające, współpracuje z wiertarką lub inną obrabiarką o napędzie obrotowym. Budowa wiertła nie jest tak prosta, jak mogłoby się wydawać, szczególnie w przypadku popularnych wierteł spiralnych. W tym elemencie wyróżnia się następujące części:

• Główna i pomocnicza krawędź skrawająca
• Krawędź poprzeczna
• Rowek wiórowy, służący do odprowadzania urobku
• Główna i pomocnicza powierzchnia przyłożenia
• Rdzeń
• Chwyt (uchwyt) - część służąca do mocowania wiertła w maszynie
• Zabierak (w niektórych typach chwytów)

Część robocza wiertła rozciąga się od czoła wiertła do końca rowka wiórowego.

Rodzaje Chwytów Wiertarskich (Mocowań Wierteł)

Rodzaj mocowania wiertła, czyli tzw. chwyt, musi być dopasowany do uchwytu wiertarskiego w posiadanym elektronarzędziu lub wiertnicy. Na rynku dostępnych jest kilka wariantów, zaprojektowanych dla różnych zastosowań i wymagań.

Chwyty Walcowe: Uniwersalność i Warianty

Wiertła walcowe to najbardziej tradycyjny rodzaj wierteł, posiadające chwyt w kształcie walca. Są bardzo często stosowane ze względu na swoją uniwersalność, pasując do większości wiertarek z mocowaniem szybko zaciskowym i zębatym. Jednakże, z powodu braku dodatkowych elementów blokujących, czasami mogą zatrzymywać się w trakcie pracy, szczególnie podczas wiercenia z dużą mocą w twardych materiałach.

Wiertła z trzema płaszczyznami to wariant wierteł walcowych, których uchwyt jest spłaszczony na trzech powierzchniach. Dzięki temu lepiej klinują się w wiertarce, minimalizując ryzyko obracania się wiertła w uchwycie.

Chwyty Stożkowe Morse'a

Wiertła stożkowe posiadają chwyt stożkowy Morse'a. Stożkowy kształt umożliwia wykonywanie szerokich otworów, szczególnie tam, gdzie na elektronarzędzie działają duże siły skręcające. Posiadają tzw. płetwę, która eliminuje możliwość obrotu wiertła w oprawce. Część robocza tych wierteł bywa pokrywana cienką powłoką tytanową dla zwiększenia twardości powierzchniowej, choć częściej powierzchnia jest oksydowana w celu zwiększenia odporności na korozję i żywotności.

Chwyty Sześciokątne (Hex 1/4 cala)

Wiertła z uchwytem sześciokątnym 1/4 cala, często nazywane wiertłami typu hex, są dedykowane do urządzeń posiadających uchwyt wkrętakowy, najczęściej spotykanych we wkrętarkach akumulatorowych i sieciowych. Ich zaletą jest bardzo dobra jakość, szybkość i wydajność wiercenia. Eliminują również zjawisko obracania się wiertła w uchwycie wiertarki podczas użycia dużej siły. Wymiana narzędzi z chwytem sześciokątnym 1/4 cala jest błyskawiczna.

Systemy Chwytów SDS: Standard dla Twardych Materiałów

Wiertła z systemem SDS są obecnie standardem wśród profesjonalistów pracujących z betonem, kamieniem i cegłą. Ich konstrukcja, sposób mocowania i wytrzymałość czynią je niezastąpionym narzędziem w budownictwie, montażu oraz pracach instalacyjnych.

Geneza i Ogólna Charakterystyka SDS

Prekursorem wierteł z mocowaniem SDS był system TE zaprojektowany przez firmę Hilti. Wiertła z systemem SDS zostały opracowane przez firmę Bosch w 1975 roku. Ich nazwa z niemieckiego to Steck-Dreh-Sitzt, czyli - „osadź, przekręć i gotowe”. Z czasem została przekształcona w Spannen durch System, czyli po prostu "mocowanie systemowe". Aktualnie stały się one jednym z najpopularniejszych rodzajów mocowań na rynku, wykorzystywanym przez niemal wszystkich producentów młotowiertarek i młotów udarowych.

Charakterystyczną cechą wierteł z rodziny SDS jest specjalna budowa chwytu: zamiast tradycyjnego walcowatego pręta, na wiertle wyżłobione są dwa owalne wgłębienia służące do mocowania narzędzia oraz dwa rowki, których krawędzie przenoszą moment obrotowy. Ten system sprawia, że wiertło może zarówno się obracać, jak i poruszać w przód i w tył, co zapewnia odpowiednie właściwości podczas korzystania z udaru.

SDS-Plus: Najpopularniejszy Wybór

Mocowanie SDS-plus jest najczęściej stosowanym mocowaniem wiertła w systemie SDS, dedykowanym do wiertarek udarowych i młotowiertarek o wadze do około 4 kg. Chwyt SDS-plus ma zawsze średnicę 10 mm, niezależnie od średnicy samego wiertła. Wiertła SDS-plus są całościowo hartowane i odporne na pracę w trudnych warunkach, co zalicza je do kategorii najszybszych wierteł do betonu. Dostępne są w wielu wariantach długości (od 110 mm do 1000 mm) i średnicach (zwykle w zakresie 4-26 mm).

SDS-Max: Do Zadań Specjalnych

Mocowanie SDS-max to system stworzony do pracy w ekstremalnych warunkach i najcięższych zadań. Średnica uchwytu SDS-max wynosi 18 mm. Na powierzchni uchwytu SDS-max znajduje się aż 5 wpustów: dwa owalne mocują narzędzie, a pozostałe trzy podłużne przekazują obroty. Dzięki wysokiej wytrzymałości i odpowiedniemu mocowaniu, z pomocą SDS-max wywiercisz otwory o średnicy nawet 155 mm.

Rzadsze Systemy SDS: SDS-Top i SDS-Quick

SDS-top to system pośredni między SDS-plus a SDS-max, z trzpieniem o średnicy 14 mm. Jest dość rzadko spotykany ze względu na obecność wyłącznie w niektórych elektronarzędziach Hilti i Bosch.

SDS-quick to mniej popularne rozwiązanie, dedykowane wyłącznie do wkrętarek akumulatorowych Bosch-Uneo, o średnicy uchwytu wynoszącej około 6,5 mm.

Ważne Aspekty Systemów SDS

Warto pamiętać, że wiertła z mocowaniem SDS-plus nie są kompatybilne z wiertarkami z mocowaniem SDS-max lub SDS-top i na odwrót, bez użycia specjalnych adapterów. System SDS wykorzystywany jest nie tylko w wiertłach, ale również w dłutach, przebijakach, szpicach i koronach rdzeniowych, niezbędnych podczas prac remontowych i rozbiórkowych.

Inne Specyficzne Systemy Mocowań

Chwyty Cylindryczne z Wypustem

Specjalny uchwyt z cylindrycznym wypustem sprawia, że nie ma możliwości obracania się tego rodzaju wiertła w uchwycie. Najczęściej stosowane są do wiercenia w betonie, zwłaszcza jeśli mają końcówkę wykonaną z węglika wolframu (tzw. wiertła widiowe). Zapewniają wysoką efektywność wiercenia dzięki precyzyjnym ostrzom i skutecznemu systemowi odprowadzania pyłów.

Mocowanie Stożkowe w Wiertnicach

To rodzaj mocowania, które wykorzystuje system pasowania stożkowego. Wiertło ma chwyt o przekroju stożkowym, który jest wprowadzany do wrzeciona maszyny i zabezpieczany za pomocą nakrętki lub klina. Mocowanie stożkowe jest trwałe i niezawodne, a także umożliwia regulację kąta nachylenia wiertła.

Mocowanie Zatrzaskowe

Mocowanie zatrzaskowe wykorzystuje system zatrzaskowy, polegający na tym, że wiertło ma chwyt o przekroju rowkowym, który pasuje do sprężynowych kul lub szczęk w uchwycie wiertarskim. Umożliwia szybką i łatwą wymianę wierteł bez użycia narzędzi, a także zapewnia lepsze tłumienie drgań i hałasu podczas pracy.

Wiertła Dedykowane do Różnych Materiałów

Wybór odpowiedniego wiertła jest równie ważny jak wybór właściwego mocowania. Różne materiały wymagają różnych typów ostrzy, geometrii i materiałów wykonania wiertła.

Wiertła do Drewna

Drewno to popularny materiał, do którego obróbki stosuje się specyficzne wiertła. Ważne jest dostosowanie wiertła zarówno do twardości drewna, jak i średnicy otworu. Wiertarko-wkrętarki bez funkcji udaru poradzą sobie z wierceniem w drewnie.

• Wiertła kręte do drewna: To klasyka i najbardziej powszechny rodzaj. Umożliwiają wykonywanie otworów o średnicy od 3 do 30 mm, z dużą precyzją. Służą do wiercenia, rozwiercania i pogłębiania istniejących otworów. Posiadają dwa zwoje o układzie śrubowym, zakończone ostrzami skrawającymi, z rowkami do odprowadzania wiórów.

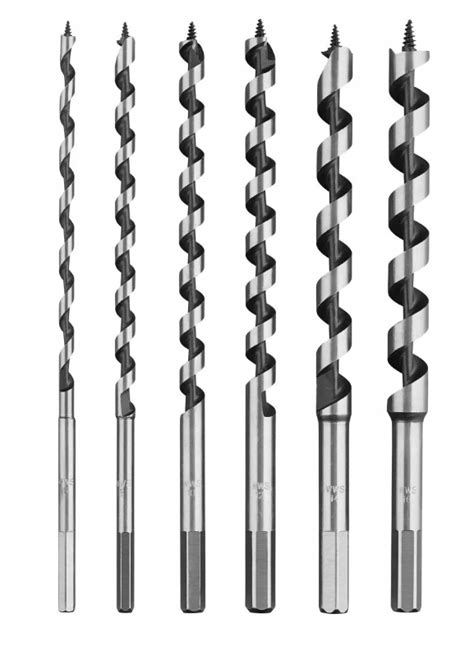

• Wiertła spiralne do drewna (świdry): Pomocne przy wykonywaniu otworów o dużej średnicy lub na dużej głębokości. Posiadają rowek do odprowadzania wiórów oraz stożek centrujący, który wciąga wiertło w drewno i stabilizuje narzędzie w pierwszej fazie wiercenia.
• Wiertła płaskie do drewna (piórkowe): Mniej precyzyjny wybór, ale pomocny do wykonywania szerokich otworów o średnicy nawet do 45 mm. Składają się z dwóch ostrzy i nie posiadają rowka charakterystycznego dla wierteł spiralnych i krętych.
• Wiertła samoposuwne do drewna (sednik): Zapewniają precyzyjne wiercenie ślepych otworów za pomocą dwóch ostrzy tnących i ostrza bocznego.

Wiertła do Metalu

Metal, ze względu na swoją twardość, wymaga wierteł wykonanych ze specjalnych stopów, charakteryzujących się większą wytrzymałością. Kąt wierzchołkowy wiertła do stali wynosi zazwyczaj między 118 a 135 stopni; mniejszy kąt sprawdza się lepiej do miękkich metali, większy do twardych.

• Wiertła uniwersalne: Pozwalają wykonać otwory w metalach miękkich (aluminium, miedź, mosiądz), a także w drewnie i tworzywach sztucznych. Dobre do użytku domowego.

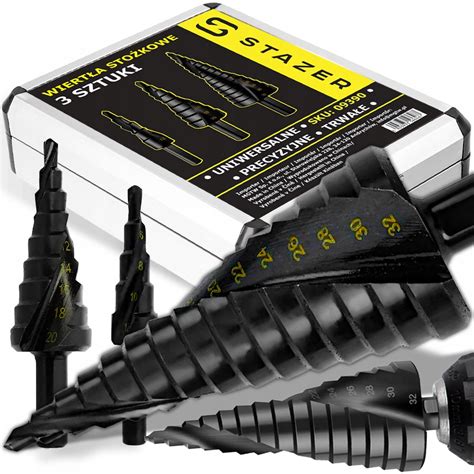

• Wiertła stożkowe do metalu: Dobry wybór do rozwiercania i nawiercania różnych rodzajów blach, tworzyw sztucznych, stali szlachetnej oraz metali nieżelaznych. Dodatkowe stopniowanie zwiększa ich funkcjonalność.
• Wiertła HSS do metalu: Wykonane ze stali szybkotnącej (HSS - High Speed Steel), mają uniwersalne zastosowanie w metalu, drewnie i tworzywach sztucznych. Cieszą się dużą popularnością wśród profesjonalistów i amatorów ze względu na trwałość i wytrzymałość. Poradzą sobie z twardym materiałem, np. stalą nierdzewną.
• Wiertła kobaltowe i tytanowe do metalu: Najlepszy wybór do wiercenia w trudnych, wymagających materiałach. Powleczone kobaltem lub azotkiem tytanu, charakteryzują się bardzo dużą twardością i zdolnością do pracy z najtwardszymi metalami, takimi jak stal kwasoodporna czy żeliwo. Ich zaletą jest również to, że do powierzchni tnącej nie przywierają wióry.

Wiertła do Betonu i Kamienia

Beton i kamień to twarde materiały wymagające specjalistycznych wierteł. Wiertła do betonu charakteryzują się spiralnie ułożonymi rowkami, które ułatwiają odprowadzanie ciepła i usuwanie sypkich odpadów.

• Wiertła widiowe: Posiadają końcówkę wykonaną z bardzo odpornego na ścieranie węglika wolframu (węglika spiekanego), dzięki czemu mogą wykonać otwór nawet w najtwardszych głazach. Mają masywny kształt i charakterystyczną spiralę z pojedynczym rowkiem.
• Wiertła udarowe do betonu: Przeznaczone do pracy z młotowiertarkami.
• Wiertła diamentowe do betonu: Wykorzystywane do najbardziej wymagających zastosowań.

Wiertła do Szkła i Ceramiki

Wiercenie w szkle wymaga szczególnej ostrożności i dedykowanych narzędzi. Większość wierteł do szkła wykorzystasz też do ceramiki, pamiętając o wierceniu pod odpowiednim kątem, aby nie uszkodzić warstwy szkliwa.

• Wiertła stożkowe pokryte pyłem diamentowym: Podstawowy wybór do precyzyjnych otworów w szkle.
• Wiertła rurowe do szkła: Dzięki swojemu okrągłemu przekrojowi pozwalają na wykonywanie dużych otworów. Ich wykonanie zapewnia, że wiertło nie ślizga się po powierzchni.
• Wiertła płetwowe do szkła: Mają charakterystyczną trójkątną płetwę, co sprawia, że są dedykowane do wykonywania nawierceń o mniejszej średnicy.

Oznaczenia i Specjalistyczne Typy Wierteł

Producenci wierteł często posługują się różnymi skrótami i oznaczeniami, które dostarczają informacji o ich typie i przeznaczeniu.

Wiertła Trepanacyjne (Koronowe)

Wiertła trepanacyjne, zwane również wiertłami koronowymi lub frezami trepanacyjnymi, umożliwiają wiercenie otworów w pełnym materiale (np. stali) bez konieczności nawiercania. Karnasch, przykładowo, oferuje szeroką gamę wysokowydajnych wierteł trepanacyjnych z zębami z węglika, specjalnych wierteł do szyn i pełnych wierteł krętych ze stali HSS-XE lub stali proszkowej z końcówkami z węglików spiekanych.

Wiertła Lewoskrętne

Wiertła tzw. lewe służą do usuwania uszkodzonych elementów łączących, takich jak śruby lub wkręty z odciętym albo oderwanym łbem. Wiertła lewoskrętne obracają się w przeciwną stronę niż wiertła klasyczne (prawoskrętne).

Skróty i Oznaczenia

• NWKa: Oznacza wiertło kręte z chwytem cylindrycznym.
• NWKb: Oznacza wiertło kręte długie z chwytem cylindrycznym.
• NWKc: Oznacza wiertło kręte z chwytem stożkowym Morse'a.
• HSS: Oznaczenie dla akcesoriów ze stali szybkotnącej (High Speed Steel).
  • HSS R: Wiertła walcowane, nadające się do zastosowań amatorskich.
  • HSS G: Wiertła szlifowane, przeznaczone do zastosowań profesjonalnych.
  Stal szybkotnąca jest wykonana z połączenia węgla, wolframu, wanadu, chromu i kobaltu.
• Widiowe: Akcesoria widiowe mają charakterystyczne wykończenie z wyraźnie widocznym węglikiem spiekanym, który może występować jako pojedyncza płytka lub cały stożek rozwarty ku górze. Węglik spiekany (węglik wolframu) zapewnia wysoką wydajność pracy podczas wiercenia w betonie, skutecznie krusząc materiał.

Rozpoznawanie Wierteł do Metalu vs. Drewna

Wiertła do metalu i do drewna różnią się przede wszystkim ostrzami. W przypadku wierteł do metalu ostrza są ostrzejsze, bardziej precyzyjne i mają mniejszy kąt. Kolory wierteł do metalu mogą być srebrne, szare lub niebieskawe, w zależności od wykończenia. Oznaczane są symbolami HSS, HSS G lub HSS E. Ich żywotność jest wyższa niż narzędzi do drewna, a kąt wierzchołkowy wiertła do stali wynosi między 118 a 135 stopni.

Uchwyty Wiertarskie w Maszynach (Mechanizmy Mocowania)

Uchwyty wiertarskie to kluczowe elementy każdej maszyny do obróbki skrawaniem, takie jak wiertarki, frezarki czy tokarki. Ich głównym zadaniem jest stabilne mocowanie wierteł, co pozwala na precyzyjne wiercenie otworów.

Czym Jest Uchwyt Wiertarski?

Uchwyt wiertarski pełni funkcję pośrednika między maszyną a narzędziem, zapewniając bezpieczeństwo i efektywność pracy. Bez niego trudno byłoby uzyskać dokładność i powtarzalność, które są niezbędne w profesjonalnej obróbce materiałów.

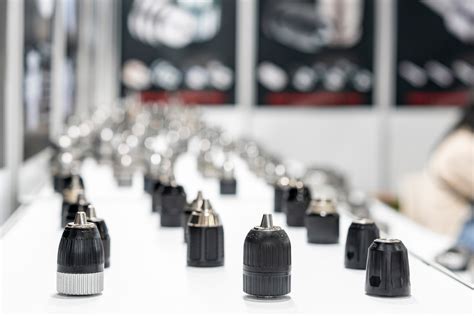

Typy Uchwytów Wiertarskich

Na rynku znajdziesz różne rodzaje uchwytów wiertarskich, które różnią się sposobem mocowania i zastosowaniem:

• Uchwyty samozaciskowe: Cieszą się dużą popularnością dzięki wygodzie użytkowania. Montaż wiertła jest prosty i szybki - wystarczy obrócić obudowę uchwytu, aby szczęki zbliżyły się do mocowanego wiertła. Idealne do lekkich prac, gdzie nie jest wymagana duża siła nacisku.
• Uchwyty kluczykowe: Zapewniają najwyższy poziom bezpieczeństwa podczas pracy. Mocowanie odbywa się za pomocą specjalnego klucza wiertarskiego, co gwarantuje solidne zamocowanie wiertła bez ryzyka jego wypadnięcia. Charakteryzują się wysoką stabilnością oraz zmniejszonym ryzykiem wystąpienia błędów podczas wiercenia dzięki zastosowaniu zębatek blokujących.
• Uchwyty monolityczne: Są na stałe połączone ze stożkiem Morse’a lub innym stożkiem, co zwiększa sztywność układu narzędzie-uchwyt-maszyna i przekłada się na jakość wykonywanych otworów. Oferują większą precyzję i trwałość, często stosowane w nowoczesnych maszynach.

Wybór i Konserwacja Uchwytu

Wybór odpowiedniego uchwytu wiertarskiego zależy od rodzaju wykonywanej pracy (lekkiej czy ciężkiej), typu maszyny (nowoczesnej czy starszego typu), możliwości wiercenia obrotami prawymi i lewymi, zastosowania udaru oraz budżetu. Warto inwestować w profesjonalne oprzyrządowanie wykonane z wysokiej jakości materiałów, co zapewni długotrwałą eksploatację i niezawodność.

Najczęstsze problemy z uchwytami wiertarskimi to poluzowanie się wiertła podczas pracy oraz zużycie mechaniczne, które może wpłynąć na precyzję mocowania. Ważne jest regularne sprawdzanie stanu uchwytu i dbanie o jego konserwację. Niektóre uchwyty wiertarskie mogą być używane do mocowania innych narzędzi, takich jak frezy czy rozwiertaki, pod warunkiem, że uchwyt jest kompatybilny i zapewnia odpowiednią stabilność.

Podsumowanie

Wybierając wiertła, należy mieć na uwadze dwa podstawowe parametry: rodzaj materiału, w którym będziemy wiercić, oraz typ mocowania (chwyt) zgodny z posiadanym urządzeniem (wiertarką lub wiertnicą). Twardszy materiał wymaga użycia innego wiertła niż miękki, a do użytku profesjonalnego często sięga się po bardziej zaawansowane rozwiązania. Ważny jest również producent wierteł; akcesoria renomowanych firm (np. DeWALT, Makita, Hikoki, Milwaukee, Yato) są znacznie trwalsze i zapewniają wyższą jakość obróbki skrawaniem.
