Wiertnice Horyzontalne HDD: Innowacje i Wydajność w Przewiertach Sterowanych

Przedstawiamy nowoczesne wiertnice horyzontalne HDD (Horizontal Directional Drilling) renomowanej marki, które rewolucjonizują rynek europejski. Urządzenia te wyróżniają się innowacyjnymi rozwiązaniami technicznymi, niezawodnością oraz wyjątkową wydajnością pracy, nawet w najtrudniejszych warunkach gruntowych.

Każda wiertnica została zaprojektowana z myślą o profesjonalnych firmach zajmujących się przewiertami sterowanymi HDD. Znajdują one zastosowanie w realizacji różnorodnych instalacji, takich jak:

• instalacje wodociągowe
• kanalizacyjne
• gazowe
• przewierty pod instalacje elektryczne
• przewierty pod instalacje telekomunikacyjne

Zalety Nowoczesnych Wiertnic HDD

Wybór tych wiertnic to inwestycja w przyszłość i efektywność pracy, co potwierdzają następujące cechy:

• Konkurencyjne ceny maszyn idące w zgodzie z najwyższą jakością.
• Nowoczesne systemy sterowania zapewniające precyzję i komfort pracy.
• Mocny i ekonomiczny napęd, dostosowany do europejskich norm środowiskowych.
• Łatwa obsługa, konserwacja i dostępność części zamiennych.

Modele Wiertnic Vermeer S3 - Nowa Generacja

Nowy kierunek w horyzontalnych przewiertach sterowanych (HDD) wyznacza generacja wiertnic S3, oferująca zwiększoną moc, prędkość i precyzyjną kontrolę.

Vermeer D10x15 S3

Wiertnica D10x15 S3 oferuje jeszcze większą moc i wydajność niż jej poprzedniczka, model D9x13 S3. Jest to niezawodne i ekonomiczne rozwiązanie do małych instalacji serwisowych, stworzone, aby zwiększyć produktywność firmy, umożliwiając szybsze przechodzenie od jednego zadania do drugiego.

Vermeer D20x22 S3

Kolejny model generacji S3 - D20x22 S3 - charakteryzuje się większą mocą, zwiększoną prędkością, wszechstronnością i precyzyjną kontrolą. Korzystny stosunek możliwości do ceny D20x22 S3 zapewnia znaczny wzrost mocy i prędkości w porównaniu zarówno do konkurentów, jak i do swojego poprzednika - D16x20 Series II.

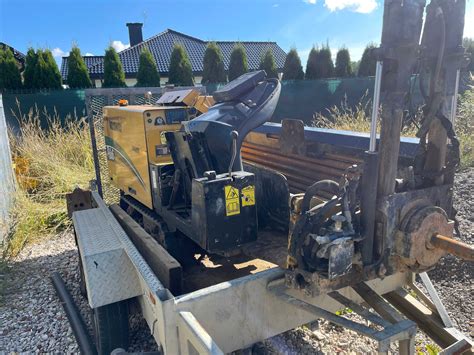

Vermeer D24G4

Wiertnica horyzontalna Vermeer D24G4 to solidna, nowoczesna maszyna przeznaczona do realizacji przewiertów w zróżnicowanych warunkach gruntowych. Urządzenie zapewnia siłę pchania i ciągnięcia na poziomie 24 700 lbs (110 kN), co przekłada się na wyjątkową skuteczność w pracy z długimi i wymagającymi odcinkami.

Sercem maszyny jest silnik CAT® C3.6 o mocy 100 KM (74 kW), spełniający aktualne normy emisji spalin Tier 4 Final / Stage V, co czyni urządzenie przyjaznym dla środowiska i ekonomicznym w eksploatacji. Maszyna wyposażona została w:

• Automatyczny system załadunku żerdzi (Automated Rod Exchange)
• Standardowy zestaw systemów bezpieczeństwa
• Oświetlenie robocze
• Układ kotwiczenia

Vermeer D23x30 DR Seria3

Vermeer D23x30 DR Seria3 to zupełnie nowe urządzenie w gamie wiertnic Vermeer’a z możliwością wiercenia w skale. Szybkość działania, prostota oraz niski poziom hałasu to parametry, które zostały wyznacznikami całej gamy wiertnic Vermeer S3.

Maszyna dysponuje siłą ciągu i pchania rzędu 10 880 kg oraz momentem osiągającym ponad 4000 Nm. Na pokładzie znalazło się również miejsce dla pompy płuczkowej o wydajności max. 132 l/min. Maszyna ta, wyposażona w 100-konny silnik Deutz’a, spełniający normę Tier IV Final Stage V, emituje hałas na poziomie uszu operatora nieprzekraczający wartość 80 dB(A). Całość została opakowana w zgrabne osłony umożliwiające nieograniczony dostęp do każdego elementu maszyny oraz wagę nieprzekraczającą 7.5 tony bez kabiny. W opcji z kabiną waga urządzenia to niecałe 8 ton.

Vermeer D24x40 Seria 3

Wiertnica horyzontalna Vermeer D24x40 Seria 3 doskonale sprawdza się we wszystkich zastosowaniach wiertniczych, nawet na najbardziej wymagającym placu budowy. Jednostka zasilana jest silnikiem wysokoprężnym o mocy 125 KM. Model silnika 4045 jest dostarczany przez renomowanego amerykańskiego producenta - John Deere. Spełnia normy emisji spalin Tier IV Final (EU Stage V). Dzięki wydajnej jednostce napędowej, wiertnica uzyskuje 5 695 Nm momentu obrotowego wrzeciona i prawie 13 ton siły ciągu i pchania. Wysoki moment obrotowy i siła ciągu maszyny, wspomagana jest przez wbudowaną pompę płuczkową o wydajności maksymalnej 189 l/min.

Vermeer D40x55 S3

System stałego udoskonalania i modernizacji swoich produktów, praktykowany w firmie Vermeer, doprowadził do powstania wiertnicy D40x55 S3, następcy uznanej i cenionej wiertnicy D36x50 seria II. Zmiana parametrów wiercenia wymusiła zmianę kodyfikacji w oznaczeniu nowej wiertnicy z D36x50 na D40x55. Uzyskiwana siła pchania/ciągnięcia o wartość: 40 000 lb (177,9 kN) i moment obrotowy 5500 ft-lb (7457 Nm) stanowi wzrost możliwości wiertnicy o 10% w stosunku do swojej poprzedniczki. Maksymalizacja wydajności maszyny nastąpiła przy zastosowaniu jednostki napędowej, jaką stanowi doskonały silnik John Deere 4045HF275 o mocy 140 KM.

Vermeer D40x55DR S3 Navigator®

Horyzontalna wiertnica sterowana Vermeer D40x55DR S3 Navigator® zapewnia doskonałą wydajność w szerokim zakresie warunków gruntowych - od twardej, średniej i miękkiej skały po glinę, piasek oraz iły. Budowa wiertnicy oparta jest o technologię podwójnej żerdzi, która wykorzystuje wewnętrzną żerdź, aby zapewnić moment obrotowy dla koronki wiertniczej, podczas gdy zewnętrzna żerdź służy do sterowania przewodem wiertniczym oraz dostarczania momentu obrotowego na potrzeby rozwiercania otworu. Ta kombinacja pozwala na efektywne wiercenie i rozwiercanie w strukturach skalnych. Jednostka zasilana jest silnikiem wysokoprężnym o mocy 140 KM.

Vermeer D60x90

Przy projektowaniu wiertnicy horyzontalnej Vermeer D60x90 przyświecała idea: większa wydajność na mniejszej przestrzeni. Zasilana przez 202-konny silnik CATERPILLAR C7.1 spełniający normy Tier IV (Stage V) zapewnia siły pchania i ciągnięcia do 27,2 tony oraz moment obrotowy do wartości ponad 12 000 Nm. Wiertnica Vermeer D60x90 może zostać skonfigurowana do indywidualnych potrzeb i preferencji każdego użytkownika poprzez wybór całej gamy opcji, w tym:

• średnicy żerdzi
• systemu kotwienia
• klimatyzowanej kabiny
• dodatkowego wyświetlacza operatora

Ponadto wiertnica jest wyposażona w podajnik żerdzi, zainspirowany sprawdzonym rozwiązaniem, który pozwala na sprawną wymianę żerdzi, znacznie skracając cykl. System szybkiej zmiany kosza żerdzi dodatkowo usprawnia pracę.

Vermeer D100x140

Wiertnica horyzontalna Vermeer D100x140 to moc nie do zastąpienia. Zasilana 275-konnym silnikiem CATERPILLAR Tier 4 Final (Stage V), D100x140 wytwarza imponującą siłę pchania i ciągnięcia osiągającą wartość 45,36 ton. Wiertnica może być wyposażona w żerdzie o długości 4,6 m lub 6,1 m o grubości 3,5 cala. Zastosowanie otwartych imadeł pozwala na stałą kontrolę procesu skręcania i rozkręcania żerdzi oraz na odkręcanie dużych narzędzi wiertniczych. W standardzie otrzymuje się dwa wyświetlacze LCD wyświetlające parametry pracy maszyny oraz informację z lokalizatora DCI.

Zaawansowane Rozwiązania dla Największych Projektów

Elektryczna Wiertnica o Uciągu 120t

W pełni elektryczna horyzontalna wiertnica sterowana o sile uciągu 120 ton, stworzona głównie z myślą o wymagającym rynku europejskim, pod względem ekologii oraz możliwości transportu kołowego. Moment obrotowy do 110 kNm dla modelu D120E zapewnia możliwości wiercenia dużych średnic otworów porównywalnie z większymi wiertnicami typu maxi rig.

Bezpośredni, elektryczny napęd zapewnia reaktywność, sterowalność i skalowalność dla wysokich wymagań specjalnych projektów. Pozwala on na dokładne sterowanie siłą, prędkością i pozycją za pomocą precyzyjnej rejestracji parametrów eksploatacyjnych. Intuicyjny interfejs człowiek-maszyna (HMI) w połączeniu ze sterowaniem pojemnościowym najnowszej generacji, czynią przewiert cyfrowym doświadczeniem. Potężne imadło poruszające się po całej długości łoża dysponuje 220 kNm momentem zrywającym połączenie oraz 110 kNm momentem skręcającym. Imadło umożliwia zastosowanie rur wiertniczych o średnicy zewnętrznej do 7.625 cali.

Vermeer D220x500 S3

Horyzontalna wiertnica sterowana Vermeer D220x500 S3 obsługuje instalacje wodociągowe i użyteczności publicznej o dużej średnicy na obszarach miejskich, a także wymagające długie instalacje rurociągowe. Możliwość stosowania rur wiertniczych o długości 9,1 m lub 6,1 m redukuje liczbę skręceń - jest to optymalna konfiguracja do wykonywania prac z rurociągami. Wiertnica posiada zintegrowany podajnik żerdzi z instalacją sondy kablowej wraz z pomostem na całej długości łoża.

Vermeer D550

Horyzontalna wiertnica sterowana Vermeer D550 przoduje w klasie wiertnic o sile ciągu 550 000 funtów (249 475,8 kg) z imponującym momentem obrotowym 100 000 stóp-funtów (135 581,8 Nm) przy niskim poziomie hałasu podczas pracy. Ta najnowsza generacja wiertnic oferuje zaawansowaną telematykę i inteligentną technologię pokładową. Zapewniają one operatorowi i personelowi zdalnemu informacje dotyczące wierceń i diagnostyki w czasie rzeczywistym, co maksymalizuje wydajność operacyjną i produktywność. Wiertnica ta jest wyposażona w hydrauliczną przekładnię, która zapewnia stałą, bardzo małą prędkość podczas pracy w trudnych, szczególnie w twardych skałach.
