Instrukcja montażu i obsługi wiertnicy Tyrolit krok po kroku

Wiertnice rdzeniowe, takie jak TYROLIT DRS 250 czy TYROLIT DME22SU, to niezawodne rozwiązania zaprojektowane z myślą o profesjonalistach, którzy oczekują maksymalnej efektywności w pracach rdzeniowych. Idealne do zastosowań budowlanych i instalacyjnych, oferują precyzyjne wiercenie w betonie, asfalcie czy murze. Choć modele różnią się specyfikacją, zasady montażu i bezpiecznej obsługi są kluczowe dla każdego urządzenia. W niniejszej instrukcji przedstawiono ogólne zasady montażu i pracy z wiertnicą, bazując na przykładzie urządzeń Tyrolit.

Charakterystyka wybranych wiertnic Tyrolit

Wiertnica rdzeniowa TYROLIT DRS 250

Model TYROLIT DRS 250 wyróżnia się kompaktowymi wymiarami: 365 x 185 x 855 mm, co pozwala na łatwy transport i wygodną obsługę. Dzięki elektrycznemu silnikowi o mocy 2.5 kW / 3.4 KM oraz prędkości obrotowej 850 obr./min, urządzenie gwarantuje wydajną pracę i precyzyjne wiercenie w średnicy od 50 do 250 mm, z maksymalną długością wiertła koronowego wynoszącą 600 mm. TYROLIT DRS 250 łączy trwałość i niezawodność dzięki chłodzeniu powietrzem oraz stabilnemu mocowaniu 1 ¼'' UNC. Pomimo solidnej konstrukcji waży jedynie 25.6 kg, co znacznie ułatwia jej ustawianie i użytkowanie.

Wiertnica diamentowa TYROLIT DME22SU

TYROLIT DME22SU to zaawansowane narzędzie zaprojektowane dla profesjonalistów, którzy potrzebują niezawodnego i efektywnego rozwiązania do wierceń rdzeniowych w betonie. Jest to idealny wybór dla budowlańców, instalatorów oraz ekip remontowych, ceniących sobie wysoką jakość pracy, moc i innowacyjne rozwiązania konstrukcyjne.

Kluczowe cechy i zastosowania DME22SU

Wiertnica DME22SU została stworzona, aby sprostać oczekiwaniom najbardziej wymagających użytkowników. Doskonale sprawdza się w przypadku prac elektrycznych i instalacyjnych, oferując wszechstronność i łatwość obsługi. Kompaktowe wymiary (552 x 110 x 150 mm) oraz lekka konstrukcja o wadze 6.0 kg ułatwiają transport i manewrowanie wiertnicą, nawet w trudnych warunkach terenowych.

Urządzenie zasilane jest prądem o napięciu 230 V / 50-60 Hz i znamionowym natężeniu 9.5 A, co gwarantuje stabilną pracę. Moc silnika wynosząca 2.2 kW zapewnia niezrównaną wydajność przy wierceniu otworów.

Zaawansowane rozwiązania technologiczne

Model DME22SU jest wyposażony w 3-stopniową przekładnię oraz regulację prędkości z funkcją miękkiego rozruchu, co pozwala na precyzyjne dostosowanie parametrów pracy do rodzaju wierconego materiału i średnicy wiertła. Posiada również zintegrowane odcięcie po przeciążeniu oraz wyłącznik bezpieczeństwa PRCD, które znacząco zwiększają bezpieczeństwo operatora i chronią podzespoły urządzenia przed uszkodzeniem. Dodatkowo, model ten umożliwia wiercenie na sucho dzięki dołączonemu adapterowi M16.

Wytrzymała konstrukcja oraz wysoka moc wiertnicy pozwalają na wiercenie otworów o średnicy do 180 mm. Urządzenie obsługuje również bębny o szerokości do 110 mm.

Uniwersalność i kompatybilność

Uniwersalne mocowanie wiertła (1 ¼'' / R ¼'') zapewnia łatwe dopasowanie szerokiej gamy wierteł. Możliwy jest również montaż na statywie za pomocą kołnierza zaciskowego o średnicy 60 mm, co zwiększa stabilność i precyzję podczas wykonywania głębszych lub większych otworów.

Wiertnica DME22SU jest idealna do prac instalatorskich i elektrycznych, oferując wygodną i łatwą obsługę poprzez posuw przekładniowy realizowany za pomocą ręcznego pokrętła. Wyposażona jest w diodowy wskaźnik OPTYMALNEJ siły wiercenia, który pomaga operatorowi utrzymać właściwe tempo pracy.

Instrukcja montażu i bezpiecznej obsługi wiertnicy diamentowej

Przed przystąpieniem do jakichkolwiek prac z wiertnicą diamentową należy dokładnie zapoznać się z instrukcją obsługi producenta. Poniżej przedstawiono ogólne kroki i zasady bezpieczeństwa, które należy zawsze przestrzegać.

Etap 1: Przygotowanie miejsca pracy

1. Ocena materiału: W przypadku materiałów o mniejszej twardości, w zupełności wystarczy zastosowanie wiertarek z uchwytami SDS Plus lub SDS Max. Natomiast chcąc dokonać przewiertu w betonie, zaleca się skorzystanie z wiertnicy do betonu.
2. Zabezpieczenie obszaru: Upewnij się, że miejsce pracy jest wolne od osób postronnych i dobrze oświetlone.
3. Stabilne podłoże: Wiertnica, zwłaszcza ze statywem, musi stać na równym i stabilnym podłożu. W pełni załadowana może z czasem zagłębiać się w gruncie i zacząć się przechylać. Aby tego uniknąć, warto podłożyć pod nogi konstrukcji np. szerokie deski.
4. Ubranie ochronne: Osoba obsługująca wiertnicę powinna być wypoczęta, w pełni sił oraz ubrana w odpowiednią odzież BHP (bez luźno zwisających elementów) - w tym obuwie i rękawice robocze. Operator musi być trzeźwy.

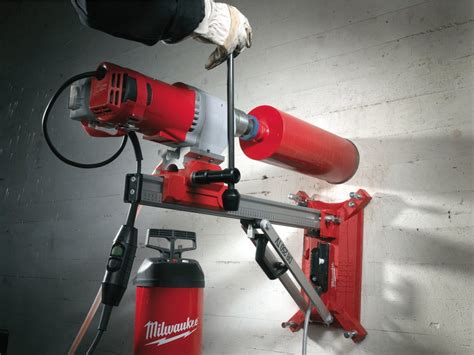

Etap 2: Montaż wiertnicy na statywie (dla modeli ze statywem)

Wiertnice o większej mocy są często wyposażone w specjalny statyw, dzięki któremu zachowuje się stabilizację w czasie wykonywania przewiertów. Montaż na statywie za pomocą kołnierza zaciskowego (np. o średnicy 60 mm dla DME22SU) zwiększa stabilność i precyzję podczas wykonywania głębszych lub większych otworów.

1. Mocowanie wiertnicy: Umieść wiertnicę na statywie, korzystając z kołnierza zaciskowego i upewnij się, że jest stabilnie zamocowana.
2. Ustawienie kąta wiercenia: Dostosuj kąt i wysokość statywu do planowanego przewiertu.

Etap 3: Podłączenie zasilania i systemu chłodzenia (wiercenie na mokro)

1. Podłączenie elektryczne: Sprawdź stan instalacji elektrycznej w wiertnicy, bezpieczników, osłony oraz działanie samego włącznika rozruchowego. Wiertnica diamentowa, jak np. DME22SU, zasilana jest prądem o napięciu 230 V / 50-60 Hz i znamionowym natężeniu 9.5 A.
2. System chłodzenia (wiercenie na mokro): Pracując na mokro, zyskujemy znacznie większą higienę pracy, ponieważ wszelkie kruszywo oraz pył jest natychmiast wypłukiwany w czasie dokonywanego przewiertu. Dodatkowo jest to cenna zaleta, jeżeli chodzi o przedłużenie żywotności wiertła diamentowego. Podłącz wiertnicę do źródła wody. Upewnij się, że połączenia są szczelne.
3. Wiercenie na sucho: Niewielkie przewierty, które są wykonywane na sucho w żelbecie, wynoszą średnicę do ok. 200 mm. Do pracy na sucho wykorzystywana jest wiertnica ręczna do żelbetu o małej mocy. Wiertnica DME22SU umożliwia wiercenie na sucho dzięki dołączonemu adapterowi M16.

Etap 4: Montaż wiertła koronowego

Uniwersalne mocowanie wiertła (np. 1 ¼'' / R ¼'') zapewnia łatwe dopasowanie szerokiej gamy wierteł.

1. Wybór wiertła: Wybierz odpowiednie wiertło koronowe, dostosowane do średnicy i rodzaju wierconego materiału.
2. Montaż wiertła: Zamocuj wiertło koronowe w uchwycie wiertnicy, upewniając się, że jest prawidłowo i bezpiecznie dokręcone.

Etap 5: Rozpoczęcie pracy z wiertnicą

1. Test bez obciążenia: Przed przystąpieniem do właściwej pracy z wiertnicą, zaleca się jej uruchomienie bez obciążenia (z pustym bębnem), w celu sprawdzenia poprawności jej działania. Jeżeli widoczne będą jakiekolwiek nieprawidłowości w funkcjonowaniu wiertnicy, np. zacinający się bęben, nierówna praca silnika lub zbyt intensywne kołysanie - należy bezwzględnie zaniechać dalszych czynności i przystąpić do eliminacji zaistniałych problemów. Jeżeli nie będzie to możliwe, trzeba skontaktować się z serwisantem.
2. Uruchomienie: Uruchom wiertnicę. Zintegrowane odcięcie po przeciążeniu oraz wyłącznik bezpieczeństwa PRCD gwarantują bezpieczeństwo pracy.
3. Regulacja prędkości i posuwu: Wiertnica DME22SU jest wyposażona w 3-stopniową przekładnię oraz regulację prędkości z funkcją miękkiego rozruchu. Pozwala to na precyzyjne dostosowanie parametrów pracy do rodzaju wierconego materiału i średnicy wiertła. Korzystaj z ręcznego pokrętła do posuwu, a diodowy wskaźnik OPTYMALNEJ siły wiercenia pomoże operatorowi utrzymać właściwe tempo pracy.
4. Wiercenie: Rozpocznij wiercenie, pamiętając o utrzymaniu stałego, ale nie nadmiernego nacisku.

Etap 6: Zakończenie pracy i konserwacja

1. Czyszczenie: Po zakończeniu pracy należy starannie oczyścić wiertnicę, zwłaszcza bęben i wiertło, z resztek materiału i dokładnie go opłukać. W przeciwnym razie masa betonowa zastygnie w jego wnętrzu i będzie bardzo trudna do usunięcia w późniejszym czasie.
2. Przechowywanie: Zabezpiecz wiertnicę przed jej ponownym uruchomieniem przez osoby niepowołane. Wiertnica DME22SU jest dostępna w praktycznej walizce transportowej.

Kryteria wyboru wiertnicy do betonu

Decydując się na zakup lub wynajęcie urządzeń do wykonania przewiertów w betonie, należy dokładnie zastanowić się, z jakim materiałem mamy do czynienia, a także jakiej wielkości otwory chcemy wykonać. Jeśli otwory nie mają być zbyt duże, z powodzeniem posłużymy się ręczną wiertnicą, a metoda na sucho okaże się w zupełności wystarczająca.

Jeżeli jednak chcemy wykonać przewierty o średnicy powyżej 10 cm, lepiej skupić się na profesjonalnym sprzęcie. Wiertnice ze statywem, przy zachowaniu metody na mokro, pozwolą na błyskawiczne uporanie się z czynnością. Urządzenia, chociaż ogólnie nazywane są wiertnicami do betonu, świetnie radzą sobie również z innymi materiałami charakteryzującymi się dużą twardością, takimi jak ceramika, gres, żelbet czy cegła.

Kiedy nie będziemy czuć się zbyt pewnie przy wykonywaniu przewiertów, lepiej jest zlecić taką pracę doświadczonym osobom. Na pewno obsługa wiertnic o napędzie hydraulicznym będzie wymagać zdecydowanie większej wprawy. Przy każdej czynności remontowo-budowlanej należy zachować wszelkie zasady bezpieczeństwa.

Gwarancja i serwis Tyrolit

Producent udziela 1-rocznej gwarancji na wiertnicę DME22SU, obejmującej naprawę lub wymianę sprzętu do 12 miesięcy od daty zakupu. Tyrolit Group, jako światowy lider w dostarczaniu innowacyjnych rozwiązań w dziedzinie szlifowania, cięcia, wiercenia i polerowania, kładzie nacisk na wysoką jakość swoich produktów i usług.

Firma zapewnia, że każda zakupiona maszyna jest zalana wszystkimi wymaganymi płynami technologicznymi i sprawdzona pod względem funkcjonowania przed wysyłką do klienta. Jest to gwarancja, że urządzenie jest sprawne i gotowe do pracy od razu po rozpakowaniu.

Tyrolit zapewnia również wsparcie techniczne i serwis gwarancyjny, mając świadomość, że zakup to dopiero początek długoterminowej współpracy. Dostępne są usługi w zakresie okresowych przeglądów technicznych, napraw oraz remontów maszyn.
