Wiertnice ze statywem Husqvarna – kompleksowy przewodnik

Firma Husqvarna, z ponad 70-letnim doświadczeniem w produkcji diamentowych wierteł koronowych, oferuje innowacyjne systemowe rozwiązania przeznaczone do wydajnego i precyzyjnego koronowego wiercenia otworów w różnorodnych materiałach, takich jak betony konstrukcyjne (niskiej wytrzymałości i świeże), cegły, asfalt i inne. Dzięki opracowaniu innowacyjnych napędów (wiertnic), koron diamentowych oraz szerokiej gamy elementów osprzętu systemowego i narzędzi roboczych, możliwości zastosowań tych rozwiązań są niezwykle szerokie.

Seria wiertnic Husqvarna

Husqvarna oferuje szeroką gamę wiertnic, z których każda jest dostosowana do specyficznych potrzeb i warunków pracy.

Wiertnice Husqvarna DM 220 i DM 230

Modele DM 220 i DM 230 to najmniejsze wiertnice jednofazowe w ofercie Husqvarna. Wyposażone są w silniki elektryczne o mocy znamionowej 1850 W i mechaniczną przekładnię 3-biegową, umożliwiającą ustawienie prędkości obrotowych wrzeciona na poziomie: 730, 1700 albo 3600 obr./min. Przeznaczone są do wiercenia wiertłami koronowymi o średnicy do 150 mm. Mogą pracować na sucho (z ręki) lub jako zamocowane w statywie DS. 250 (model DM 230 również w statywie DS. 150). Podczas wiercenia na sucho małymi średnicami koron diamentowych, model DM 230 można podłączyć do odkurzacza mobilnego za pomocą łącznika do odprowadzania pyłu. Wrzeciono z gwintem zewnętrznym 1 1/4” 7 UNC oraz wewnętrznym G 1/2” albo 5/8” służy do bezpośredniego mocowania wierteł koronowych. W przypadku współpracy tych wiertnic ze statywem, wodę do chłodzenia wiertła doprowadzamy złączką przewodu wodnego UNC G 1/4” - zwykłym złączem ogrodowym. Omawiane lekkie maszyny różnią się kształtem obudowy i masą (DM 220 - 7,5 kg, DM 230 - 7,0 kg). Model DM 230 wyposażono w adapter z mocowaniem pierścieniowym o średnicy 60 mm do mocowania w statywie. Husqvarna oferuje również mniejsze wiertnice DMS 160 AT i DMS 160 A; pierwsza z nich (DMS 160 AT) ma regulowany kąt wiercenia, zaś druga wierci wyłącznie prostopadle do powierzchni.

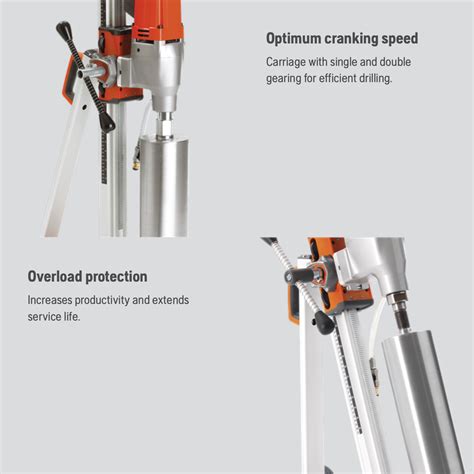

Wiertnica Husqvarna DMS 240

Wiertnica Husqvarna DMS 240 to elektryczny silnik ze statywem, nadający się do szerokiego zakresu zastosowań, w tym do wiercenia w ścianach, posadzkach i sufitach wiertłami koronowymi o średnicy do 250 mm. Jest to najmocniejszy spośród systemów do wiercenia ze statywem w tej klasie. Doskonale sprawdza się podczas wiercenia przepustów rur, kabli, kanałów wentylacyjnych i kanalizacyjnych, a także otworów pod barierki i znaki drogowe. Statyw można łatwo odchylać, a tylna podpora umożliwia niezawodne, stabilne wiercenie pod kątem, co pozwala operatorowi oszczędzić siły i czas potrzebny na ustawienie maszyny.

Charakterystyka techniczna Husqvarna DMS 240

• Urządzenie wyposażone jest w silnik jednofazowy o mocy przyłączeniowej 2400 W.
• Mechaniczna przekładnia 2-biegowa pozwala na ustawienie prędkości obrotowych wrzeciona na poziomie: 185 albo 455 obr./min.
• W statywie wiertnicy znajdziemy lekką płytę bazową wykonaną z aluminium, która ma funkcję przyssawną (tzw. mocowanie podciśnieniowe), pozwalającą na szybkie jej ustawienie i zablokowanie bez uszkadzania miejsca montażu.

Wyposażenie i akcesoria dla DMS 240

W wyposażeniu systemu DMS 240 znajduje się wiele przydatnych elementów, takich jak:

• szeroka gama łączników dostosowanych do różnych gwintów,
• trzpień przedłużający do wiercenia głębokich otworów wiertłami standardowymi,
• łącznik do odprowadzania pyłu (1/2” GM - 1 1/4” M),
• narzędzie do uwalniania wierteł,
• zestaw do mocowania/kotwienia, który zawiera specjalną nakrętkę, trzpień gwintowany mocujący, narzędzie do osadzania kotew i 5 kotew wpuszczanych.

Zestaw akcesoriów można rozbudować także o zbiornik z pompą, ciśnieniowy zbiornik na wodę oraz pompę próżniową VP 200 z silnikiem elektrycznym i zbiornikiem rurowym. Do efektywnego odsysania wody z urobkiem spod korony można zastosować kolektory ścieru, dostępne w trzech kształtach: V, U oraz okrągły (o różnych średnicach). Umożliwiają one usuwanie wody ze szlamem podczas wiercenia prostopadłego (na ścianie), pionowego (np. w posadzce) oraz kątowego.

Wiertnice Husqvarna DM 280 i DM 340

Do cięższych robót można zastosować wiertnice DM 280 (moc - 2700 W, średnica wiercenia do 350 mm) oraz DM 340 (moc 3300 W, średnica wiercenia do 400 mm). Urządzenia te przystosowane są do mocowania w statywach DS. 450 i DS. 50 Gyro. Statyw DS. 50 Gyro umożliwia wykonanie wielu otworów bez zmiany położenia dzięki zmianie kierunku i kąta ustawienia, co sprawia, że jest idealny do wiercenia „ściegiem”. Cechuje go również bardzo szybki montaż bez używania śrub.

Wiertnica Husqvarna DM 650

Wiertnica DM 650 należy do nowej linii niezwykle wydajnych elektrycznych maszyn przeznaczonych do pracy w betonie. Dzięki innowacyjnemu wykorzystaniu prądu zmiennego o wysokiej częstotliwości i cyfrowemu przetwarzaniu, urządzenia te uzyskują wydajność i użyteczność na niespotykanym dotąd poziomie, pozwalając na wykonanie więcej prac z pomocą mniejszych i lżejszych maszyn. Prezentowana wiertnica DM 650 osiąga moc efektywną na poziomie 6 kW (zasilanie 3-fazowe) albo 3 kW (1-fazowe) i doskonale nadaje się do ciężkiej oraz intensywnej pracy. Jest jednocześnie urządzeniem o małym ciężarze (14 kg) i łatwym w montażu, mogącym wykonywać otwory o średnicach do 600 mm. Ma 2-biegową przekładnię mechaniczną o dziewięciu ustawieniach elektronicznych na każdym biegu, co daje imponujący zakres regulacji obrotów: na pierwszym biegu 125-250 obr./min, zaś na drugim - 270-530 obr./min. Zasilanie wiertnicy zapewniają agregaty PP 65 lub PP 220. Urządzenie to zalecane jest do wykonywania przepustów kanalizacji, instalacji wentylacyjnych i wodociągowych.

System automatycznego posuwu Husqvarna AD 10

Ze statywami DS. 450 i DS. 50 Gyro można stosować system automatycznego posuwu AD 10. Pracuje on z prędkością 0-3,2 m/min w obu kierunkach. Dzięki AD 10 wiercenie odbywa się szybciej i jest prostsze, a operator jest w stanie wykonać więcej pracy w krótszym czasie i przy mniejszym wysiłku.

Zalety automatycznego systemu AD 10

Ważną cechą automatycznego systemu AD 10 jest jego komunikacja z wiertnicą, co pozwala zoptymalizować parametry wiercenia: prędkość posuwu i wielkość obrotów korony. Automatyka ta dostosowuje również prędkość pracy do możliwości silnika wiertnicy i zwiększa jego żywotność, zapobiegając przeciążeniom. W przypadku zastosowania statywu DS. 50 Gyro, regulując tylko wiertnicę, ustawiamy parametry pracy całego systemu, czyli: moc, prędkość, posuw i kierunek wiercenia. Dzięki temu praca odbywa się szybciej, a narzędzia diamentowe wolniej się zużywają.

Korony diamentowe Husqvarna

Husqvarna posiada ponad 70-letnie doświadczenie w wytwarzaniu diamentowych wierteł koronowych dla profesjonalistów. Aktualna oferta tych narzędzi obejmuje cztery serie. Seria Vari-Drill to spawane laserowo narzędzia o bardzo dużej wydajności, wytrzymałe i dające pełną kontrolę nad maszyną. Seria D 600 przeznaczona jest do wiercenia w płytkach ceramicznych; diamenty w niej poddano specjalnej obróbce, dzięki której są optymalnie rozmieszczone i dłużej pozostają na swoich miejscach, co zapewnia maksymalne wykorzystanie każdego z nich.

Test wiertnicy Husqvarna DMS 240 ze statywem i odkurzaczem Husqvarna W 70 P

W trudnych warunkach budowlanych przeprowadzono test zestawu wiercącego Husqvarna DMS 240 współpracującego z odkurzaczem Husqvarna W 70 P wyposażonym w kolektor ścieru. Test wykazał możliwość efektywnego wiercenia pionowo do góry z wodnym chłodzeniem koron diamentowych, bez zalewania szlamem sprzętu i pomieszczenia.

Charakterystyka testowanego sprzętu

Zestaw wiercący Husqvarna DMS 240 to elektryczna wiertnica do koron diamentowych ze statywem, o szerokim zakresie zastosowań. Maksymalna zalecana średnica wiercenia to 250 mm. Zastosowano w niej 1-fazowy silnik o mocy 2,4 kW i zasilaniu 210-240 V. Napęd ma wytrzymałą 2-biegową przekładnię, co pozwala dobrać optymalne obroty do stosowanych koron, a także gwintowe mocowanie koron diamentowych 11/4” 7 UNC. Statyw oferuje posuw o długości do 685 mm przy wysokości kolumny wynoszącej 1000 mm. Można go łatwo odchylać, a jego tylna podpora umożliwia stabilne wiercenie pod kątem, co pozwala zaoszczędzić siły i czas na ustawienie. Zestaw przeznaczony jest do wiercenia przepustów pod rury i kable, kanały wentylacyjne i kanalizacyjne, otwory pod barierki oraz znaki drogowe.

Współpracujący z nim odkurzacz przemysłowy Husqvarna W 70 P został specjalnie zaprojektowany do ciężkich prac na mokro: usuwania ścieru, szlamu, olejów, chłodziw maszynowych. Może również pracować na sucho, po wyposażeniu w opcjonalny filtr HEPA. 70-litrowy pojemnik wykonano ze stali nierdzewnej. Odkurzacz wyposażony jest w silnik o mocy 1200 W, który współpracuje z turbiną, wytwarzając podciśnienie powietrza o wartości 22 kPa przy przepływie 200 m3/h. Do intensywnej pracy na mokro służy pompa o mocy 650 W i wydajności 260 l/min, której zadaniem jest wspomaganie turbiny. Urządzenie posiada również pływak zatrzymujący je w przypadku przepełnienia pojemnika płynnymi zanieczyszczeniami. Osprzętem wspomagającym pracę odkurzacza podczas wiercenia koronami diamentowymi z chłodzeniem wodnym jest kolektor ścieru/szlamu z podciśnieniowym mocowaniem do elementu obrabianego, przeznaczony do pracy na mokro.

Przebieg testu

Przedmiotem prób testowych było sprawdzenie działania zestawu wiercącego Husqvarna DMS 240 współpracującego z odkurzaczem Husqvarna W 70 P do szlamu/ścieru, wyposażonym w kolektor ścieru do koron 102 mm. Podczas testów wykonano otwory przelotowe o średnicy 102 mm w stropach o grubości 18 cm z betonu klasy B25. Wiercenie odbywało się pionowo z dołu do góry, ponieważ zestawu nie można było zainstalować na górze stropu z powodu skosów dachu uniemożliwiających zakotwienie statywu. Statyw został zamocowany w suficie za pomocą kotwy traconej o średnicy 16 mm i śruby kotwiącej, a następnie zablokowany nakrętką zestawu kotwiącego.

Wiercenie odbywało się na mokro z użyciem odkurzacza Husqvarna W 70 P podłączonego do kolektora ścieru. Kolektor był zamontowany na suficie bez dodatkowych połączeń, utrzymując się dzięki podciśnieniu wytwarzanemu przez pracujący odkurzacz. Celem zastosowania kolektora była ochrona silnika wiertnicy przed skapującym urobkiem wymieszanym z wodą oraz zachowanie czystości w miejscu pracy. Zastosowany kolektor, wykonany ze stali odpornej na korozję, był dostępny w różnych rozmiarach dostosowanych do średnicy wiertła.

Wyniki testu

Zestawem wykonano pięć otworów. Podczas żadnego z wierceń nie dochodziło do kapania wody na sprzęt ani na podłogę pomieszczenia. Szlam był skutecznie zasysany przez odkurzacz, który w czasie wiercenia z dołu do góry efektywnie pokonywał siłę ciążenia utrudniającą usuwanie ścieru. Mimo że betonowy strop był jeszcze świeży, a wiercenie w materiałach abrazywnych generuje duże tarcie, testowany zestaw wiercący Husqvarna DMS 240 współpracujący z odkurzaczem Husqvarna W 70 P i kolektorem ścieru/szlamu okazał się doskonałym zespołem do wiercenia w betonie.

Tabela danych technicznych wiertnic Husqvarna
