Diagnozowanie Problemów z Włącznikiem Wentylatora Nagrzewnicy w Maszynach JCB

Użytkownicy maszyn JCB często napotykają problemy z działaniem wentylatora nagrzewnicy, które objawiają się brakiem nawiewu w kabinie. Pomimo sprawności samego przełącznika na 3 biegi i sprawdzonych bezpieczników, wentylator może nie działać. Często problemem jest brak napięcia na silniku wentylatora, mimo że po bezpośrednim podłączeniu „na krótko” działa on prawidłowo. Artykuł ten, oparty na doświadczeniach użytkowników i wskazówkach serwisowych, przedstawia kompleksowy przewodnik po diagnozowaniu i rozwiązywaniu problemów z układem wentylacji w maszynach JCB, uwzględniając trudności z dostępem do dedykowanych schematów elektrycznych dla wentylatorów nagrzewnicy.

Początkowa Diagnostyka Braku Zasilania Wentylatora

Kiedy wentylator nagrzewnicy nie działa, a przełącznik na 3 biegi jest sprawny, a bezpieczniki są dobre, często brakuje napięcia na wentylator nagrzewnicy. Jednym ze wskaźników jest fakt, że wentylator uruchamia się po bezpośrednim podłączeniu na krótko, co sugeruje problem w obwodzie zasilania. Naprawiony wentylator, który miał zatarte łożysko, uruchamia się po bezpośrednim podłączeniu.

Sprawdzenie Obwodu Elektrycznego

• W pierwszej kolejności należy zmierzyć pobór silnika wentylatora na poszczególnych biegach. Warto pamiętać, że bezpiecznik w oryginale ma wartość 7.5A, co pozwala łatwo policzyć, ile powinien pobierać.
• Należy poszukać, gdzie napięcie dochodzi, a gdzie ginie. Kluczowe jest sprawdzenie obecności napięcia na bezpieczniku oraz na włączniku.
• Na kablu oznaczonym jako 6.29 często powinno być napięcie, którego brak wskazuje na problem w głębszej części instalacji.

Potencjalne Przyczyny Awarii i Ich Lokalizacja

Uszkodzenia na Płycie Sterującej lub Wiązce

W wielu przypadkach problem braku napięcia może wynikać z uszkodzeń na płycie elektrycznej, zwłaszcza jeśli napięcie nie wychodzi bezpośrednio z płyty. Częstą przyczyną bywa spalona ścieżka zaraz za bezpiecznikiem, między przekaźnikami. Rozwiązaniem może być dolutowanie kawałka kabla, aby połączyć przerwany obwód. Wychodzi więc, że trzeba prześwietlić płytę drogą pinu z wtyczki do bezpiecznika F24.

Inną przyczyną może być przetarta wiązka przewodów. Wiązki w maszynach JCB są często prowadzone w karbowanych rurkach, co z czasem może kaleczyć izolację przewodów, prowadząc do zwarć lub przerw w obwodzie. W przypadku braku napięcia sterującego, coś musi być, że po wyłączeniu zapłonu nie ma napięcia.

Moduł Wentylatora i Sterowanie

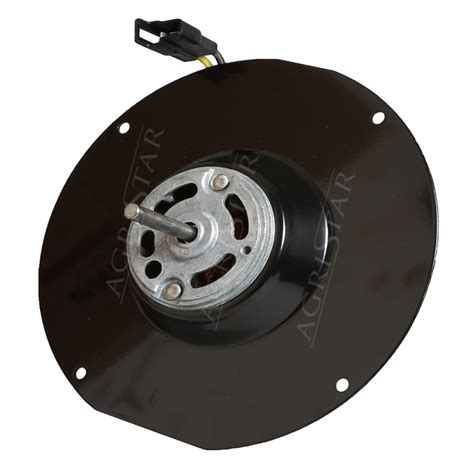

Dmuchawę nawiewu często znajduje się w pulpicie po prawej stronie, obok małej chłodniczki, lub gdzieś po prawej stronie, pomiędzy zbiornikiem a kabiną, bądź na dole. W zależności od modelu, sterowanie wentylatorem może być realizowane przez klasyczny przełącznik lub przyciski. Czasem nie jest jasne, co steruje napięciem do wentylatora.

• Jeśli sterowanie jest przyciskami, prawdopodobnie odbywa się to przez tranzystor MOSFET lub inny element wykonawczy znajdujący się w obudowie w tunelu nawiewu, a nie klasyczny opornik dmuchawy.
• Serwis JCB często diagnozuje problem, demontując cały moduł wentylatora z nagrzewnicą, gdzie znajduje się sterownik i kostki. Wypięcie i ponowne wpięcie kostek potrafi czasem rozwiązać problem, co wskazuje na luźne połączenia.
• W przypadku sterowania przyciskami, parametry zadawane przez panel wchodzą do sterownika, który może być źródłem problemu, zwłaszcza jeśli dostępne schematy nie pokazują bezpośrednio wentylatora nawiewu, a jedynie wentylatory chłodnic klimatyzacji lub kompresor. W obudowie z radiatorem wcale nie musi być rezystora. Nie raz naprawiano już układy, w których elementem wykonawczym jest tranzystor, siedzący w obudowie w tunelu nawiewu.

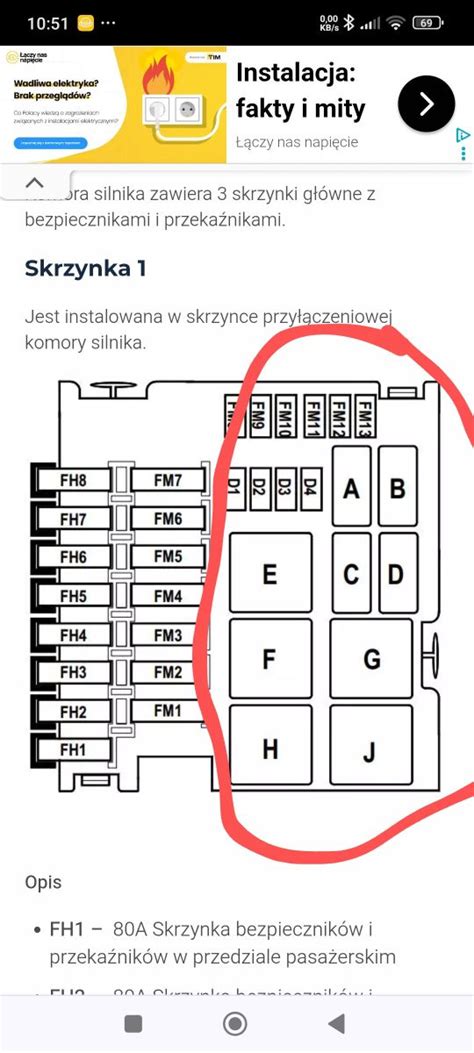

Lokalizacja Skrzynek Bezpieczników i Przekaźników

Bezpieczniki chronią układ elektryczny przed przeciążeniem. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego przed naprawą należy zawsze sprawdzić bezpiecznik odpowiadający za dany element.

W maszynach JCB, skrzynki bezpieczników i przekaźników mogą znajdować się w kilku miejscach:

• Przy kierownicy.
• Główne bezpieczniki przy akumulatorze.
• W schowku pod siedzeniem, często w małej plastikowej skrzyneczce z symbolem błyskawicy.
• W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla JCB 3CX.

Najszybciej sprawdzić bezpieczniki można probówką albo multimetrem ustawionym na sprawdzanie ciągłości obwodu. Jeśli bezpieczniki mają styki wystające u góry, "przedzwonienie" wszystkich zajmuje chwilę.

Wymiana i Dobór Przełącznika Wentylatora

W przypadku konieczności wymiany przełącznika wentylatora, należy dobrać taki, który posiada odpowiednią ilość pozycji (np. trzy biegi) i odpowiednią obciążalność styków, dostosowaną do mocy wentylatora. Użytkownik poszukujący przełącznika trzybiegowego do wentylatora powinien zwrócić uwagę na konieczność dopasowania do mocy urządzenia. Każdy przełącznik z trzema pozycjami i odpowiednią obciążalnością styków będzie odpowiedni. Nie zależy na wyglądzie, może być każdy, oby tylko robił robotę. Wentylator jest jednofazowy, więc nie ma potrzeby kombinowania.

Praktyczne Wskazówki i Utrudnienia Diagnostyczne

• Modele maszyn, takie jak JCB 541-T70 [T4i] nr 02149079, mogą mieć specyficzne rozwiązania, a instrukcje obsługi od nowszych modeli nie zawsze w pełni wyjaśniają wszystko.
• Często zdarza się, że schematy elektryczne dostępne dla maszyn JCB nie są precyzyjne lub nie przedstawiają obwodu wentylatora nawiewu w sposób oczywisty. Schematy mogą dotyczyć wentylatorów chłodnic klimatyzacji, kompresora czy ogrzewania fotela, pomijając dmuchawę kabiny.
• W sytuacjach, gdy sterowanie jest skomplikowane (np. automatyczna klimatyzacja), diagnostyka może być trudniejsza.
• Jednym z przypadków był brak napięcia na wentylatorze nagrzewnicy, gdzie przełącznik na 3 biegi był dobry, bezpieczniki dobre, a na krótko wentylator chodził. Drogą dedukcji doszło do tego, że na kablu 6.29 powinno być napięcie, którego nie było. Okazało się, że napięcie nie wychodziło z płyty. Rozwiązaniem była spalona ścieżka zaraz za bezpiecznikiem, między przekaźnikami, którą dolutowano.
