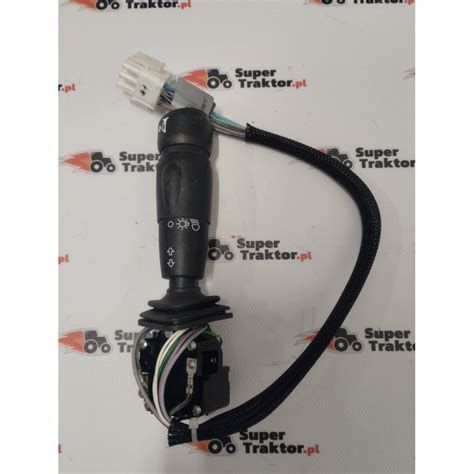

Włącznik zespolony to niezwykle ważny element sterujący, montowany zazwyczaj przy kolumnie kierownicy w maszynach budowlanych, takich jak koparko-ładowarki JCB 3CX. Jest on kluczowym interfejsem operatora do sterowania podstawowymi funkcjami maszyny, odpowiadającym za obsługę kierunkowskazów, świateł (pozycyjnych, mijania, drogowych) oraz wycieraczek.
Funkcje przełącznika zespolonego
Sterowanie oświetleniem i kierunkowskazami
Przełącznik zespolony odpowiada za aktywację i dezaktywację różnego rodzaju oświetlenia w maszynie:
- Kierunkowskazy: Umożliwiają sygnalizowanie zamiaru zmiany kierunku jazdy, co jest kluczowe dla bezpieczeństwa na placu budowy i w ruchu drogowym.
- Światła pozycyjne: Zapewniają widoczność maszyny po zmierzchu lub w warunkach ograniczonej widoczności.
- Światła mijania: Służą do oświetlania drogi przed maszyną, nie oślepiając jednocześnie innych użytkowników.
- Światła drogowe: Oferują maksymalne oświetlenie na nieoświetlonych obszarach.
Obsługa wycieraczek
Włącznik zespolony kontroluje również działanie wycieraczek, które są niezbędne do utrzymania dobrej widoczności przez przednią szybę w trudnych warunkach pogodowych, takich jak deszcz czy śnieg. Jazda z niedziałającymi wycieraczkami w deszczu to prosta droga do wypadku.
JCB 4cx Eco 2012r w kabinie, omówienie sterowania.
Dodatkowe funkcje w wersjach z joystickami
W maszynach JCB wyposażonych w joysticki, zwłaszcza w modelach takich jak JCB 3CX z 2008 roku, może pojawić się dodatkowy przycisk lub funkcja na przełączniku zespolonym, której operatorzy nie spotkali wcześniej. Jeśli maszyna jest w wersji na joystickach, możliwe, że ten przycisk umożliwia sterowanie tylnym ramieniem (np. odpychanie się) przy fotelu obróconym w kierunku do jazdy. Warto zaznaczyć, że przy fotelu obróconym do przodu, czujniki zazwyczaj uruchamiają sterowanie łyżki ładowarkowej. Aby potwierdzić konkretne funkcje, niezbędne jest podanie numeru seryjnego maszyny oraz skonsultowanie instrukcji obsługi i katalogu części.
Typowe problemy i diagnostyka
Niedziałające wycieraczki
Jedną z głównych przyczyn niedziałających wycieraczek może być uszkodzony przełącznik zespolony. Zanim jednak przystąpi się do wymiany przełącznika, należy sprawdzić bezpiecznik odpowiedzialny za wycieraczki oraz przekaźnik. Zaśniedziałe lub uszkodzone styki wtyczki i przewodów również mogą powodować nieprawidłowe działanie nawet nowego przełącznika.
Sygnał dźwiękowy (klakson)
W większości maszyn JCB, sygnał dźwiękowy (klakson) jest obsługiwany przez osobny przycisk na desce rozdzielczej lub na lewym przełączniku zespolonym (od zmiany kierunku jazdy), a nie bezpośrednio przez standardową część przełącznika zespolonego odpowiedzialną za światła i wycieraczki.
Wymiana przełącznika zespolonego
Przed przystąpieniem do wymiany jakichkolwiek elementów elektrycznych, należy bezwzględnie odłączyć akumulator, aby uniknąć ryzyka zwarcia i uszkodzenia instalacji elektrycznej. Podczas wymiany przełącznika zespolonego należy sprawdzić stan wtyczki i przewodów. Zaśniedziałe lub uszkodzone styki mogą powodować nieprawidłowe działanie nawet nowego przełącznika.
Po odłączeniu starego przełącznika, należy zamontować nowy, przykręcając go w odpowiednim miejscu, podłączając wtyczkę i montując osłony. Warto zaznaczyć, że renomowani producenci, tacy jak VALEO, często dostarczają części na pierwszy montaż fabryczny (OEM), co świadczy o ich wysokiej jakości i niezawodności.
W przypadku wątpliwości lub potrzeby potwierdzenia kompatybilności części, zawsze zaleca się kontakt ze specjalistycznym dostawcą, aby uniknąć kosztownego przestoju maszyny. Na rynku dostępne są tysiące części zamiennych do maszyn JCB, co pozwala na szybką i efektywną naprawę.
