Wózki Jezdniowe: Kompleksowy Przewodnik po Typach, Zastosowaniach i Wymaganiach

Wózek jezdniowy to mechaniczny pojazd kołowy o napędzie silnikowym, stosowany w transporcie bliskim i magazynowaniu. Używany jest głównie do prac załadunkowych, transportowych i rozładunkowych. We współczesnych magazynach i centrach logistycznych wózki jezdniowe są podstawowymi pojazdami wykorzystywanymi w logistyce wewnętrznej, znajdując zastosowanie w magazynach, zakładach przemysłowych i handlu, wszędzie tam, gdzie konieczne jest sprawne przenoszenie ciężkich ładunków. Pierwsze modele wózków powstały już w latach 20. XX wieku za sprawą firm Clark i Yale & Towne Manufacturing. Dzięki różnym typom i odmianom, wózki jezdniowe można dopasować do specyficznych warunków pracy.

Dominującą grupą wśród wózków jezdniowych są wózki jezdniowe podnośnikowe, służące przede wszystkim do podnoszenia, przenoszenia, składowania, układania w stosy, układania w gniazdach oraz obracania ładunku przy pomocy wideł lub innego osprzętu. Do najbardziej znanych producentów wózków podnośnikowych na polskim rynku należą: Linde, Still, Jungheinrich, Toyota, Hyster, Mitsubishi, BT, Nissan, Yale, Komatsu, Boss oraz wiele innych.

Klasyfikacja Wózków Jezdniowych

Wózki jezdniowe klasyfikuje się na wiele sposobów, między innymi ze względu na podleganie dozorowi technicznemu, rodzaj napędu, sposób kierowania oraz cechy konstrukcyjne i użytkowe.

Klasyfikacja w aspekcie podlegania pod dozór techniczny

Zgodnie z obowiązującymi przepisami, urządzenia techniczne, które mogą stwarzać zagrożenie dla życia lub zdrowia ludzkiego oraz mienia i środowiska, podlegają dozorowi technicznemu. Wózki jezdniowe spełniają definicję urządzenia technicznego w rozumieniu ustawy o dozorze technicznym, jednak nie wszystkie ich typy podlegają temu dozorowi.

Wózki jezdniowe niebędące urządzeniami UTB (niepodlegające dozorowi technicznemu)

• Wózki platformowe (naładowne) - posiadają stałą platformę do przewożenia ładunków w transporcie wewnątrzzakładowym. Ich głównym parametrem jest ładowność.
• Wózki ciągnikowe (ciągnące/pchające) - służą do przeciągania lub pchania podczepionych do nich pojazdów lub przyczep. Ich głównym parametrem jest siła uciągu.
• Wózki unoszące - służą do uniesienia określonego ładunku tylko na niewielką wysokość, aby go przemieścić z jednego miejsca na drugie. Ich głównym parametrem jest udźwig. Wózki te unoszą przewożone palety na niewielką wysokość, zazwyczaj do kilkudziesięciu centymetrów, i są wykorzystywane w przypadku towarów nisko położonych, zwłaszcza na posadzkach, oraz podczas rozładunku i załadunku samochodów ciężarowych. Różnią się od wózków podnośnikowych tym, że nie posiadają masztu.

Wózki jezdniowe podnośnikowe (tzw. widłowe lub widlaki) należące do grupy UTB (podlegające dozorowi technicznemu)

Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia są to wózki z przymocowaną platformą, widłami lub innego rodzaju urządzeniami, które pozwalają na manipulowanie ładunkami umieszczonymi na paletach lub bez nich. Nie wymagają używania siły rąk do podnoszenia ładunku, ponieważ wyposażone są w mechaniczny napęd podnoszenia (spalinowy, elektryczny, hydrauliczny). Podlegają dozorowi technicznemu i wymagają zgłoszenia do Urzędu Dozoru Technicznego oraz regularnego prowadzenia przeglądów.

• Wózki podnośnikowe czołowe - ładunek podnoszony z przodu wózka równoważy się z masą wózka. Ich podkategorią są wózki terenowe.
• Wózki podnośnikowe z masztem wewnętrznym nieobejmującym ładunku.
• Wózki podnośnikowe z masztem wewnętrznym obejmującym ładunek (z masztem stałym).
• Wózki podnośnikowe widłowe z masztem wewnętrznym.
• Wózki podnośnikowe platformowe z masztem wewnętrznym.
• Wózki podnośnikowe boczne (jednostronne) - często nazywane Reach Truckami, służą do transportu dużych, nieporęcznych ładunków na wysokość przekraczającą wysokość kabiny wózka. Są popularne w magazynach i centrach logistycznych.
• Wózki podnośnikowe boczne (dwustronne).
• Wózki podnośnikowe czołowo-boczne (obustronne) - dostosowane do pobierania i składowania ładunku z obu stron kierunku jazdy.
• Wózki podnośnikowe bramowe - rama i element podnoszący obejmują ładunek w trakcie podnoszenia, przemieszczania i składowania.
• Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (wózek specjalizowany, zwany też wózkiem kompletacyjnym).

Klasyfikacja ze względu na rodzaj napędu

• Wózki z napędem elektrycznym (z sieci, akumulatora) - charakteryzują się cichym i ekologicznym działaniem, nie emitują spalin i są łatwe w obsłudze. Sprawdzają się świetnie w zamkniętych przestrzeniach, takich jak hale produkcyjne czy magazyny z kontrolowaną atmosferą. Mniejsze koła wózków elektrycznych mogą nie poradzić sobie w nierównym terenie, a niskie temperatury i wilgoć szkodzą akumulatorom, dlatego rzadziej są wykorzystywane na zewnątrz.
• Wózki z napędem spalinowym (LPG, benzyna, diesel) - są jednymi z najwytrzymalszych i najpopularniejszych maszyn, oferując dużą moc. Są przystosowane do szerokiej gamy ładunków i zaprojektowane tak, aby wytrzymać rygory pracy na zewnątrz, nawet w trudnych warunkach terenowych. Niestety, generują hałas i spaliny, co czyni je mniej odpowiednimi do użytku wewnętrznego.
• Wózki z innym napędem (np. ręcznym, hydraulicznym, mechanicznym bez wspomagania silnikowego) - wózki ręczne, często nazywane paleciakami, są najczęściej używane w magazynach do łatwego transportu palet i w obiektach handlowych. Wykorzystują podnośnik hydrauliczny do podnoszenia ładunku z ziemi, co ułatwia manewrowanie.

Klasyfikacja ze względu na sposób kierowania

• Wózki prowadzone - operator prowadzi wózek, nie siedząc ani nie stojąc na nim, lecz kontrolując go za pomocą dyszla.
• Wózki podestowe - operator kieruje wózkiem, stojąc na podeście znajdującym się na wózku.
• Wózki z fotelem dla kierowcy - operator kieruje wózkiem, siedząc na fotelu znajdującym się na wózku.
• Wózki zdalnie kierowane - wózek sterowany przez system automatyki.

Klasyfikacja ze względu na cechy konstrukcyjne i użytkowe (Dodatkowe warianty)

Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia to rozbudowana grupa urządzeń, które wyróżniają się konstrukcją umożliwiającą podnoszenie różnych rodzajów ładunków. Mogą być wyposażone w platformy lub widły, a także, zależnie od modelu, w inne elementy usprawniające obsługę ładunków.

• Wózki widłowe - nazwa stosowana do opisu popularnych wózków podnośnikowych posiadających kabinę operatora z siedziskiem.
• Wózki specjalne - różnego rodzaju maszyny, przeznaczone do specjalistycznych zadań, między innymi wózki wysokiego składowania (np. Reach Truck) oraz wózki specjalizowane ze zmiennym wysięgiem, nazywane też ładowarkami teleskopowymi. Posiadają ramię ze zmiennym wysięgiem, które umożliwia łatwe przenoszenie nawet masywnych ładunków zarówno w pionie, jak i poziomie, oraz manipulowanie nimi w przestrzeni. Wózki te często mają napęd na 4 koła i terenowe ogumienie pneumatyczne, co pozwala na pracę na trudnym terenie (np. na budowach).

Budowa i Działanie Wózków Jezdniowych Podnośnikowych

Wózek jezdniowy podnośnikowy to urządzenie, które wykorzystuje się w większości magazynów. Mimo małych rozmiarów, jest w stanie udźwignąć nawet do kilkudziesięciu ton. Jego konstrukcja zapewnia możliwość pracy z ładunkami na wysokości, gwarantując bezpieczne sztaplowanie oraz obsługę towarów składowanych w regałach magazynowych.

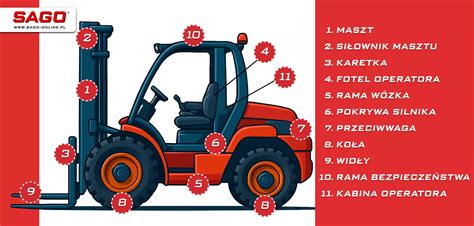

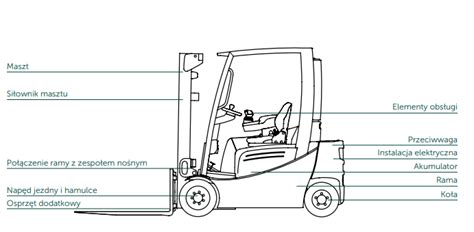

Główne elementy konstrukcyjne

• Silnik - może być elektryczny (sieciowy lub akumulatorowy), benzynowy, diesel lub LPG.
• Kabina operatora - zawiera kierownicę, pedały i dźwignie, które umożliwiają sterowanie wózkiem.
• Pionowy maszt - element konstrukcyjny, po którym poruszają się widły.
• Widły - w kształcie litery „L”, poruszane w pionie za pośrednictwem łańcucha. Możliwe jest też zastosowanie chwytników przystosowanych do transportu innych rodzajów ładunków (np. beczek, rolek).
• Krata ochronna - zabezpieczająca przed zsunięciem się przewożonych elementów na operatora wózka.

Działanie

Wózek podnośnikowy może być wykorzystywany na dwa sposoby: do pobierania towaru z regału, podnoszenia go i opuszczania w pionie, a także do przewożenia towarów na terenie magazynu. W przypadku większości wózków widłowych podnośnikowych przewożone przedmioty znajdują się na paletach. Aby pobrać towar z półki, operator uruchamia widły, które przesuwają się po maszcie na odpowiednią wysokość. Następnie widły wsuwają się pod paletę, podnoszą ją lekko do góry i opuszczają na dół. W tej pozycji, gdy ładunek znajduje się maksymalnie blisko podłoża, można przetransportować go w wybrane miejsce. Wózek widłowy jezdniowy ma możliwość poruszania się w dwóch kierunkach - przód i tył i zazwyczaj ma tylko dwa biegi.

Parametry Techniczne i Wymiary

Zrozumienie kluczowych parametrów technicznych i wymiarów wózków jezdniowych jest niezbędne do wyboru odpowiedniej maszyny do konkretnych zastosowań.

Kluczowe parametry techniczne

• Udźwig nominalny wózka Q [kg] - największa dopuszczalna masa ładunku, jaką wózek może podnieść na wysokość do 3300 mm, przy odległości środka ciężkości ładunku od czoła wideł określonej dla danego udźwigu nominalnego.
• Odległość środka ciężkości ładunku od czoła wideł C [mm].
• Prędkość jazdy z/bez ładunku [m/s].
• Prędkość podnoszenia z/bez ładunku [m/s].
• Prędkość opuszczania z/bez ładunku [m/s].
• Zdolność pokonywania wzniesień z/bez ładunku [%].
• Wysokość podnoszenia H [mm] - odległość, na jaką wózek może podnieść ładunek, mierzona przy pionowo ustawionym mechanizmie podnoszenia od podłoża do górnej powierzchni poziomej wideł.
• Wysokość swobodnego podnoszenia h [mm] - wysokość, na którą można podnieść widły bez zmiany wysokości masztu.

Wymiary wózka

• Wysokość masztu w stanie złożonym h1 [mm].
• Wysokość wózka z najwyżej wysuniętym masztem h4 [mm].
• Wysokość wózka ze złożonym masztem h5 [mm].
• Kąt wychylenia masztu do przodu α [°].
• Kąt wychylenia masztu do tyłu ß [°].
• Odstęp osi kół y [mm].
• Szerokość wózka b [mm].
• Promień skrętu R [mm].
• Nacisk osi dla wózka z/bez ładunku na przód/tył [kg].
• Długość całkowita L [mm] - od końca wideł do tylnej krawędzi przeciwwagi.
• Masa własna - waga wózka z wyposażeniem i osprzętem, ale bez ładunku, operatora i źródła zasilania (akumulatora/paliwa).
• Masa robocza - masa własna plus źródło zasilania (akumulatory/paliwo), bez ładunku i operatora.

Zastosowanie Wózków Jezdniowych Podnośnikowych

Wózki jezdniowe podnośnikowe są wykorzystywane w różnych pracach wymagających zmiany położenia ładunków, umieszczanych na paletach albo bez nich. Pozwalają one między innymi na:

• Manipulowanie ładunkami.
• Przemieszczanie ładunków.
• Składowanie ładunków.
• Pobieranie ładunków.
• Układanie ładunków.

Najczęściej maszyny te używane są w wielu miejscach, w których stosowane są ładunki na paletach lub bez nich. Znajdują zastosowanie w magazynach, centrach logistycznych, halach produkcyjnych, sklepach, terminalach przeładunkowych czy stoczniach. Można korzystać z nich zarówno wewnątrz obiektów, jak i na zewnątrz nich, zależnie od rodzaju silnika i kół. Dzięki wielu wariantom wózków, można dopasować je indywidualnie do konkretnego miejsca pracy, na przykład do przenoszonych ładunków czy dostępnej przestrzeni.

Bezpieczeństwo Eksploatacji, Uprawnienia i Dozór Techniczny

Bezpieczeństwo eksploatacji wózków jezdniowych jest kluczowe ze względu na potencjalne zagrożenia. Wymaga ono przestrzegania określonych zasad oraz posiadania odpowiednich kwalifikacji.

Bezpieczeństwo eksploatacji wózków widłowych

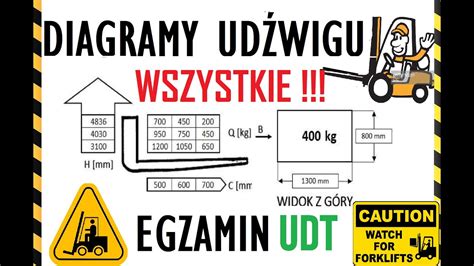

• Każdy model wózka powinien być wyposażony w diagram udźwigu, uwzględniający wysokość podnoszenia ładunku i położenie środka ciężkości na widłach.
• Przy podniesionym ładunku wózek jest niestabilny, dlatego należy stale kontrolować położenie środka ciężkości, aby nie dopuścić do przewrócenia się wózka.
• Ładunek należy przewozić przy ustawieniu wideł 30 cm powyżej nawierzchni i maszcie przechylonym w stronę operatora.
• Nieuwaga kierowcy, a czasem nawet przypadek, może spowodować wypadek, który będzie mieć konsekwencje finansowe oraz zdrowotne.

Wymagane uprawnienia i szkolenia

Do obsługi wózka widłowego konieczne jest posiadanie odpowiednich uprawnień oraz pozytywny wynik badań psychotechnicznych.

• Wymagania wstępne: Aby ubiegać się o uprawnienia na wózek podnośnikowy, należy mieć ukończone 18 lat oraz posiadać zaświadczenie potwierdzające brak przeciwwskazań medycznych do obsługi tego typu urządzenia.
• Egzamin UDT: Uprawnienia na wózek podnośnikowy nabywa się na drodze egzaminu przed komisją Urzędu Dozoru Technicznego (UDT) lub pokrewną, który składa się z części teoretycznej i praktycznej. Warto odpowiednio przygotować się do części teoretycznej, zwłaszcza do pytań dotyczących diagramu udźwigów. Część praktyczna to zazwyczaj podstawowe zadania w pracy z wózkiem, takie jak pobranie ładunku na palecie czy jazda po wyznaczonym obszarze.
• Kategorie uprawnień: Uprawnienia do obsługi wózków widłowych wydają wyłącznie jednostki dozoru technicznego. Po zmianach wprowadzonych rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 21 maja 2019 r., od 1 czerwca 2019 r. obowiązuje nowy podział rodzajów urządzeń technicznych i dla „starej” kategorii WJO (wózki jezdniowe) obecnie są dwie główne kategorie uprawnień na wózki jezdniowe podnośnikowe:
  • Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawnia również do obsługi wszystkich pozostałych wózków jezdniowych podnośnikowych z mechanicznym napędem podnoszenia). Ważność zaświadczenia kwalifikacyjnego: 5 lat.
  • Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem. Ważność zaświadczenia kwalifikacyjnego: 10 lat.
• Ważność starych uprawnień: Zaświadczenia kwalifikacyjne wydane przed 1 czerwca 2019 r. są ważne do 31 grudnia 2023 r. Przed upływem tej daty (co najmniej 3 miesiące) należy wystąpić do UDT z wnioskiem o przedłużenie ich okresu ważności.
• Kursy szkoleniowe: W Polsce kursy obsługi wózków widłowych organizują ośrodki szkoleniowe posiadające uprawnienia do prowadzenia szkoleń. Program szkolenia przygotowuje słuchacza do pełnienia obowiązków operatora, obejmując m.in. przepisy prawne, zagadnienia transportu ładunków, budowę i działanie wózków, urządzenia zabezpieczające, obsługę wózka przed, w czasie i po pracy, zasady bezpiecznej eksploatacji (w tym zasilanych gazem), BHP, procedury postępowania w przypadku wypadku oraz praktykę na urządzeniu.

Dozór techniczny wózków jezdniowych

Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia podlegają dozorowi technicznemu.

• Rejestracja: Przed rozpoczęciem eksploatacji należy maszynę zarejestrować w Urzędzie Dozoru Technicznego oraz uzyskać decyzję zezwalającą na eksploatację.
• Badanie odbiorcze: Urządzenie przeznaczone do badań musi być zmontowane, sprawne i przygotowane do użytku. W przeciwnym razie inspektor ma prawo odmówić przeprowadzenia badania. Badanie odbiorcze nie dotyczy maszyn nowych fabrycznie.
• Podstawy prawne:
  • Ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym.
  • Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu.
  • Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 21 maja 2019 r. w sprawie sposobu i trybu sprawdzania kwalifikacji wymaganych przy obsłudze i konserwacji urządzeń technicznych oraz sposobu i trybu przedłużania okresu ważności zaświadczeń kwalifikacyjnych.

Wybór Wózka Jezdniowego Podnośnikowego

Wybór odpowiedniego modelu wózka jezdniowego podnośnikowego zależy od specyfiki przedsiębiorstwa, rodzaju transportowanych ładunków oraz warunków pracy. Wózki jezdniowe podnośnikowe to uniwersalne rozwiązanie dla magazynów różnej wielkości.

• Dla małych magazynów lub okazjonalnego użytku: Osoby, które szukają niskobudżetowego rozwiązania, mogą wybrać wózki obsługiwane przez pieszego operatora.
• Dla większych powierzchni magazynowych: Tam, gdzie wózki pokonują wiele kilometrów w ciągu dnia, korzystniejszą propozycją będą wózki z miejscem siedzącym dla operatora.
• Wózki z mechanicznym napędem podnoszenia: Charakteryzują się niezależnością od zasilania zewnętrznego, trwałością, prostą konstrukcją oraz niskimi kosztami eksploatacji, co czyni je idealnym rozwiązaniem tam, gdzie liczy się niezawodność i łatwość serwisowania.
• Wózki z elektrycznym napędem podnoszenia: Oferują cichą i ekologiczną pracę, sprawdzają się w zamkniętych przestrzeniach. Ich wady to wrażliwość na nierówny teren, niskie temperatury i wilgoć.
• Wózki spalinowe: Oferują dużą moc i doskonale nadają się do pracy na zewnątrz, nawet w trudnych warunkach terenowych, jednak generują hałas i spaliny.

Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia to szeroka gama maszyn, które pozwalają na transport bliski, a także unoszenie i opuszczanie różnych ładunków. Ich uniwersalność, trwałość i niezawodność sprawiają, że idealnie sprawdzają się w wielu branżach.
