Wózki widłowe to niezastąpione narzędzia w magazynach i transporcie, które dzięki stosunkowo prostej konstrukcji są łatwe w obsłudze i świetnie spełniają swoje zadanie. Jednak intensywna eksploatacja i duże obciążenia sprawiają, że są one narażone na uszkodzenia i awarie. Jednym z kluczowych elementów wpływających na funkcjonalność wózka jest przesuw boczny wideł, który umożliwia precyzyjne pozycjonowanie ładunku bez konieczności przemieszczania całego pojazdu. Niestety, ten mechanizm również ulega zużyciu, co może prowadzić do poważnych problemów w pracy magazynu.

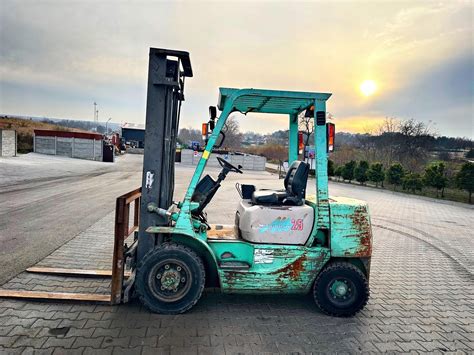

Przesuw boczny wideł - budowa i funkcjonalność
Przesuw boczny wideł jest elementem osprzętu wózków widłowych, montowanym na karetce pojazdu, znacząco ulepszając ich funkcjonalność i rozszerzając możliwości pracy w przestrzeni magazynowej. Występuje w formie solidnej ramy, do której można przyłączyć ramę zabezpieczającą przewożony ładunek. Dodatkowymi elementami składowymi przesuwu bocznego są specjalne ślizgi, a niektóre modele można łatwo przekształcić w pozycjonery wideł.
Dzięki przesuwowi bocznemu możliwa jest boczna regulacja nośnika ładunku, co wspomaga wygodne i szybkie ustawianie towaru w określonych miejscach i pozycjach, nawet w ciasnych alejkach. Rozwiązanie to pozytywnie wpływa na sprawność i wygodę większości czynności, zmniejszając jednocześnie liczbę uszkodzeń ładunków. Praca wózków widłowych wyposażonych w przesuw boczny jest bezpieczniejsza, a zakres ich działań staje się zdecydowanie większy.
Aby zapewnić jak największe bezpieczeństwo i efektywność, konieczne jest dopasowanie modelu przesuwu bocznego do konkretnego wózka widłowego, zgodnie z rekomendacjami producentów. Ważne są także materiał wykonania, stopień zużycia (przy zakupie używanego sprzętu) oraz dobór przesuwu tak, aby nie ograniczał widoczności kierowcy.
Najczęstsze awarie wózków widłowych i ich wpływ na przesuw boczny
Awarie wózków widłowych mogą powodować kosztowne przestoje, opóźnienia w pracy magazynu oraz wysokie koszty napraw. W wielu przypadkach problemów można jednak uniknąć dzięki regularnym przeglądom konserwacyjnym, odpowiedniej eksploatacji oraz szybkiej reakcji na pierwsze objawy usterek.
Główne przyczyny awarii to brak regularnych przeglądów technicznych, praca w trudnych warunkach, przeciążanie urządzenia, brak smarowania i kontroli płynów, nieprawidłowe ładowanie baterii oraz zaniedbania operatorów i używanie zużytych części eksploatacyjnych.

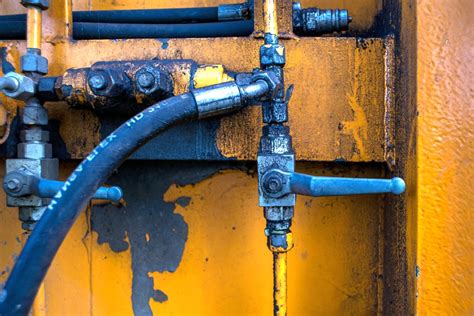

Usterki hydrauliki
Hydraulika jest jednym z najbardziej obciążonych i narażonych na zużycie układów w każdym wózku widłowym. Problemy z hydrauliką stanowią około 40-50% wszystkich zgłaszanych awarii, ponieważ podnoszenie, opuszczanie oraz przesuw boczny realizowane są wyłącznie dzięki sprawnemu układowi przepływu oleju pod ciśnieniem. Najczęstsze przyczyny to zużyte uszczelniacze siłowników, nieszczelności na przewodach, mikropęknięcia na złączach oraz degradacja oleju hydraulicznego, który w wysokich temperaturach traci lepkość i właściwości smarne, skracając żywotność pomp oraz zaworów.
Charakterystycznym objawem awarii hydrauliki jest brak płynności podnoszenia, szarpanie masztu, wydłużony czas podnoszenia lub zatrzymywanie osprzętu w połowie zakresu. Typowe są również wycieki na siłownikach, w okolicy pompy lub kolektora rozdzielacza. Koszt naprawy jest zróżnicowany - wymiana uszczelnień siłowników masztu to zwykle 800-1500 zł, a regeneracja pompy hydraulicznej 2500-4500 zł. Regularna wymiana oleju hydraulicznego (raz na 1000-1500 godzin pracy) i inspekcja przewodów co 6 miesięcy znacząco ograniczają ryzyko awarii. Wózki z dodatkowymi osprzętami, takimi jak przesuw boczny, są bardziej podatne na nieszczelności oraz zużycie przewodów elastycznych.
Awarie masztu, karetki i osprzętu
Maszt, karetka i osprzęt, w tym przesuw boczny, są kluczowymi elementami roboczymi wózka, narażonymi na zużycie eksploatacyjne i błędy operatorów. Intensywna praca pod dużym obciążeniem, szybkie manewry i nieprawidłowe użytkowanie mogą prowadzić do zużycia rolek, prowadnic, łańcuchów oraz luzów na maszcie. Objawy to nierówna praca masztu, drgania podczas podnoszenia lub stuki. Brak smarowania i dalsza praca z uszkodzonym masztem może prowadzić do kosztownej naprawy lub zagrożenia bezpieczeństwa.
Jednym z najczęstszych problemów jest maszt nie podnosi do końca
, co zwykle wynika z połączenia niskiego ciśnienia hydraulicznego i zużycia łańcuchów. Uszkodzone widły mogą się wyginać, pękać lub powodować problemy z bezpiecznym transportem ładunku. W przypadku intensywnej eksploatacji warto regularnie sprawdzać stan osprzętu oraz mocowania. Przeskakiwanie wideł podczas przesuwania, nierównomierna praca lub nietypowe dźwięki to sygnały, że należy skontrolować stan techniczny przesuwu bocznego.
Profilaktyka uszkodzeń osprzętu:
- Nie przeciążać wideł.
- Regularnie kontrolować spawy i mocowania.
- Sprawdzać stan pozycjonera i przesuwu.
- Unikać uderzeń o regały i rampy.
- Naprawiać uszkodzenia od razu po wykryciu.
Awarie elektryczne i elektroniczne
W wózkach elektrycznych rośnie liczba zgłoszeń dotyczących problemów z instalacją elektryczną. Najczęstsze to awarie sterowników jazdy i podnoszenia, uszkodzenia czujników położenia, błędy komunikacji CAN, zużycie styków i złączy. W wózkach akumulatorowych klasycznych (kwasowo-ołowiowych) typowym problemem jest degradacja ogniw, objawiająca się spadkiem pojemności. Coraz częściej pojawia się też temat awarii systemów BMS w bateriach litowych, które blokują rozruch wózka w przypadku przegrzania, niskiego napięcia lub braku balansu. Sterowniki jazdy i podnoszenia kosztują od 1500 do nawet 9000 zł. W przypadku sterowania joystickiem, usterki mogą wynikać z mechanicznego zużycia potencjometrów i narażenia elektroniki na wilgoć.
Przykładem jest problem z wózkiem elektrycznym Linde e16-02 z 2000 roku, gdzie nie działała funkcja odchylania wideł. Po próbach diagnostycznych, w tym zamianie wtyczek joysticków i rozdzielacza, udało się uzyskać działanie odchylania zamiast przesuwu bocznego. Problem może leżeć w module sterowania lub końcówce mocy. Systematyczna kontrola stanu przewodów, czyszczenie komory akumulatora, odpowiednie ładowanie baterii oraz coroczna diagnostyka sterowników to najlepsze metody ograniczania awarii elektryki.
Jungheinrich EJE - film instruktażowy
Problemy z silnikiem i układem napędowym
Silniki wózków spalinowych (benzynowe, diesla, LPG) mają długą żywotność, ale ich trwałość zależy od jakości serwisu i warunków pracy. Najczęstsze usterki pojawiają się w wózkach pracujących na LPG, narażonych na wahania temperatury. Typowe objawy to trudny rozruch, wahania obrotów, spadek mocy oraz nadmierne dymienie (w dieslach). Alternatory, rozruszniki, pompy paliwa i czujniki przepływu są częstym powodem wizyt serwisowych. Koszt regeneracji silnika to 6000-12 000 zł.
W układzie przeniesienia napędu kluczową rolę odgrywa skrzynia biegów (hydrostatyczna lub powershift). Awarie skrzyń wynikają często z przegrzania, braku wymiany oleju lub uszkodzenia sprzęgieł. Objawy zużycia to szarpnięcia przy zmianie kierunku jazdy, opóźniona reakcja na gaz lub gubienie mocy pod obciążeniem. Osprzęt jezdny - koła, opony (superelastyczne, pneumatyczne), łożyska, tarcze i szczęki hamulcowe - również wymaga systematycznej kontroli. Opony w warunkach magazynowych wytrzymują 1000-1500 godzin pracy.
Rozwiązywanie problemów i wymiana części przesuwu bocznego
Każdego dnia mechanizm przesuwu bocznego pracuje pod dużym obciążeniem. Powtarzające się przesunięcia, drgania, kontakt z pyłem, zabrudzeniami czy wilgocią prowadzą do zużycia jego podzespołów. Regularne przeglądy techniczne, wykonywane przez wykwalifikowany serwis, pozwalają wykryć usterki przesuwu bocznego, zanim dojdzie do ich eskalacji.
Przeskakiwanie wideł podczas przesuwania, nierównomierna praca lub nietypowe dźwięki to sygnały, że warto dokładnie skontrolować stan techniczny pojazdu. Nie ma jednej uniwersalnej granicy przebiegu czy liczby godzin pracy, po której należy przeprowadzić wymianę. Wszystko zależy od intensywności eksploatacji, warunków pracy i jakości zastosowanych części. Najlepszym sposobem na uniknięcie awarii jest profilaktyka - systematyczne czyszczenie prowadnic i rolek z nagromadzonych zanieczyszczeń.
Zignorowanie pierwszych symptomów awarii nierzadko doprowadza do długiego przestoju i kosztów, których można było uniknąć. Jeśli przesuw boczny w wózku widłowym nie działa już tak precyzyjnie jak kiedyś - nie należy czekać. Wymiana zużytych elementów, takich jak części przesuwu bocznego, to niewielki koszt w porównaniu do strat wynikających z awarii całego mechanizmu.
Wymiana rolek przesuwu bocznego (na przykładzie Linde H16T)
W przypadku wózka Linde H16T z 2017 roku (maszt duplex, z pozycjonerem) wymiana rolek przesuwu bocznego może być problematyczna ze względu na ograniczony dostęp do zabezpieczeń trzpienia trzymającego rolkę. Aby uzyskać swobodny dostęp, konieczne jest częściowe rozłożenie mechanizmu. Po odkręceniu mocowań (Poz. 14 na schemacie) można odchylić do góry cały przesuw boczny wraz z pozycjonerem. Uniesienie wideł na tyle wysoko, aby wysunął się pierwszy maszt względem drugiego, tworzy dobry dostęp do trzpienia blokującego. Należy jednak sprawdzić, czy siłownik (Poz. 4) nie będzie przeszkadzał w odchyleniu przesuwu.
Kody błędów wózków widłowych (np. Toyota)
Kody błędów sygnalizują problemy i wymagają uwagi operatora. Niezależnie od marki (np. Toyota) podstawą jest niebagatelizowanie problemu. Po zauważeniu kodu błędu należy bezpiecznie opuścić ładunek i wyłączyć silnik.
Uniwersalne kody błędów:
- Kod 45: Problem z unoszeniem i hydrauliką - brak reakcji na komendy. Należy sprawdzić wyłącznik awaryjny.
- Kod 50: Błąd systemowy dotyczący hamulca postojowego.
- Kod 52: Problem z dźwignią hydrauliki.
- Kod 56: Włączona funkcja hydrauliczna podczas startu wózka. Należy wyzerować manetki hydrauliki i jazdy, a następnie wyłączyć i ponownie włączyć urządzenie.
- Kod 99: Niemożność przyspieszenia lub zmiany prędkości jazdy.
Istnieją także kody błędów specyficzne dla danej marki lub modelu wózka (np. EE1 - nieprawidłowa komunikacja wyświetlacza, A0-4 - nieprawidłowa praca wentylatora kontrolera). W niektórych przypadkach wystarczy zresetowanie manetek i restart urządzenia. Jednak przy poważniejszych błędach konieczne jest zgłoszenie problemu do konserwatora lub serwisu wózków widłowych.
Profesjonalny serwis wózków widłowych
Regularne przeglądy konserwacyjne to najlepszy sposób na uniknięcie poważnych awarii wózków widłowych. Zaleca się wykonywanie podstawowych kontroli co miesiąc lub co 3 miesiące, a w przypadku intensywnej eksploatacji - częściej. Koszt przeglądu podstawowego wynosi od 350 do 650 zł, rozszerzonego 900-1500 zł.
Profesjonalny serwis zajmuje się diagnostyką i przeglądem osprzętu, montażem dodatkowego oprzyrządowania, kalibracją i podłączeniem hydrauliki, naprawą i uszczelnianiem siłowników, wymianą wideł, regeneracją/naprawą przesuwu bocznego, naprawą pozycjonera wideł, remontem masztu oraz konserwacją zapobiegawczą.
Zakres naprawy przesuwów bocznych obejmuje m.in. wymianę uszczelnień siłownika hydraulicznego, prostowanie lub wymianę skrzywionych elementów ramy przesuwu, a także regulację luzów. Remont masztu może wymagać demontażu i wymiany zużytych łożysk prowadzących, nakładek ślizgowych, wymiany i regulacji napięcia łańcuchów podnoszenia, usunięcia luzów oraz prostowania lub wymiany wygiętych elementów profilu masztu.
Wdrożenie procedur codziennej kontroli połączonych z raportowaniem stanu technicznego przez operatorów pozwala ograniczyć koszty napraw o 20-35%, ponieważ większość usterek rozwija się stopniowo. Utrzymanie pełnej historii serwisowej, planowe wymiany płynów, regularna diagnostyka sterowników oraz systematyczna kontrola masztu, rolek i łańcuchów to klucz do wydłużenia żywotności urządzenia i zwiększenia bezpieczeństwa pracy.
