Wózek widłowy boczny: Kompleksowy przewodnik i porównanie z wózkiem czołowym

Większość firm w swojej codziennej działalności nie może obyć się bez urządzeń pozwalających na sprawny transport spaletyzowanych towarów, ich ustawianie na regałach wysokiego składowania, piętrowanie, a także ładowanie i rozładowywanie na samochody ciężarowe czy wagony. We wszystkich tych zadaniach niezastąpione okazują się wózki jezdniowe, potocznie nazywane wózkami widłowymi. Choć działają na tej samej zasadzie, to jednocześnie różnią się od siebie udźwigiem, wysokością masztu, a tym samym maksymalną wysokością podnoszenia, a także napędem czy konstrukcją.

Wózki widłowe czołowe to podstawowe i najczęściej wybierane rodzaje wózków. Ich podstawową cechą jest umieszczenie masztu w przedniej części, tak że zęby wideł są ustawione równolegle do osi urządzenia w kierunku jazdy. Wyróżniają się największą uniwersalnością i mogą być używane zarówno do prac przeładunkowych, jak i do obsługi magazynu czy transportu międzyoperacyjnego. Jednak tam, gdzie przestrzeń jest ograniczona, a ładunki nietypowe, na pomoc przychodzą wózki widłowe boczne.

Wózek widłowy boczny - specyfika i zastosowanie

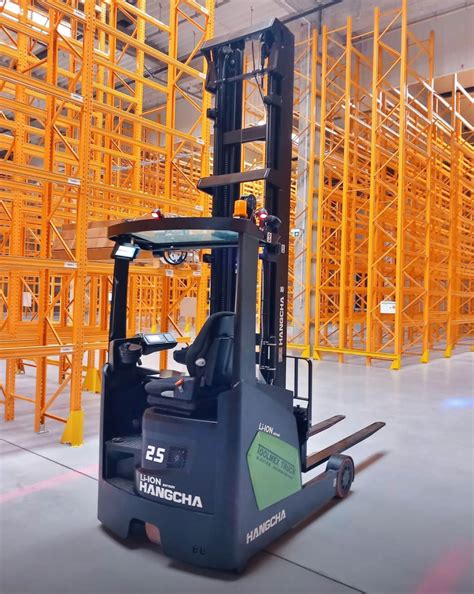

Wózek widłowy boczny, często określany również jako wózek wysokiego składowania lub reach truck, to specjalistyczna maszyna zaprojektowana z myślą o transporcie i składowaniu długich ładunków w wąskich przestrzeniach. Charakteryzuje się unikalną konstrukcją, która fundamentalnie różni się od wózka czołowego.

W wózku bocznym maszt jest ulokowany w taki sposób, że zęby wideł znajdują się w osi prostopadłej do kierunku jazdy. Operator w standardowej konfiguracji siedzi bokiem, co zapewnia mu dobrą widoczność podczas realizacji codziennych obowiązków. Nadwozie bocznego widlaka jest bardziej kompaktowe niż w przypadku wózka czołowego, choć jego rozstaw osi jest często tej samej długości. Dwie zewnętrzne podpory, które wystają poza obrys urządzenia, pozwalają na bezpieczne rozłożenie ciężaru ładunku. Maszyna przemieszcza ładunek w obrębie rozstawu osi podczas podnoszenia.

Główną zaletą wózków widłowych bocznych są ich kompaktowe rozmiary i możliwość łatwego manewrowania w dość ograniczonej przestrzeni. Wysokie składowanie to podstawowe zastosowanie wózka z masztem bocznym w logistyce wewnętrznej. Sztaplarka boczna jest integralnym elementem niemal każdej floty w magazynach wysokiego składowania, zwłaszcza tych o bardzo wąskich alejkach, gdzie konieczne jest sprawne umieszczanie palet na dużych wysokościach. Wózki boczne realizują operacje transportu bliskiego oraz szybkie i wydajne podnoszenie zróżnicowanych ładunków, minimalizując ryzyko zahaczenia towarem o regały i poprawiając widoczność przy manipulacji długimi sztangami, płytami lub rurami.

Wózek boczny a wózek czołowy: Kluczowe różnice i powody powstania

Choć finalny efekt pracy przy użyciu wózka widłowego zawsze będzie podobny, to jej przebieg - tempo, bezpieczeństwo, skuteczność i precyzja działań - może różnić się w zależności od zastosowanej maszyny. Porównajmy wózek czołowy i boczny:

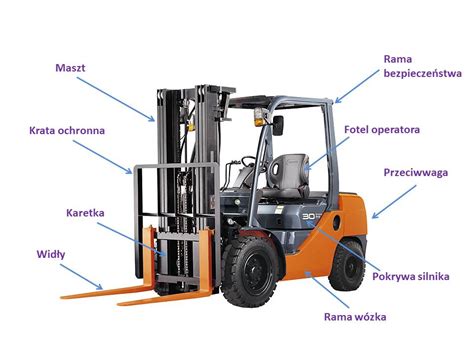

• Wózek czołowy: Maszt i widły są umieszczone z przodu konstrukcji, a widły ustawione równolegle do osi pojazdu. Przeciwwaga znajduje się z tyłu. Jest to najbardziej typowa i uniwersalna maszyna, idealna do prac przeładunkowych, na rampach i przy regałach standardowych. Do transportu długich ładunków wymagałby szerokich rzędów w magazynie.
• Wózek boczny: Maszt z widłami jest zamontowany z boku, prostopadle do osi pojazdu. Pozwala to na podnoszenie i transportowanie ładunków równolegle do kierunku jazdy, co jest kluczowe dla obsługi długich elementów, takich jak rury czy belki. Nie musi wykonywać wielu manewrów i obrotów, chcąc umieścić ładunek na wysokim regale, co sprawdza się w wąskich przejściach.

Zapotrzebowanie na wózki boczne pojawiło się w połowie XX wieku, gdy w przemyśle zaczęto coraz częściej operować ładunkami długimi i nieporęcznymi. Standardowe wózki czołowe nie radziły sobie z nimi - konieczność skręcania, zawracania czy cofania z długimi belkami czy płytami była nie tylko niewygodna, ale i niebezpieczna w ciasnych halach. Pierwsze wózki boczne zaczęto więc projektować z myślą o:

• Składowaniu drewna i rur w tartakach i zakładach przemysłowych.
• Manewrowaniu w wąskich korytarzach.
• Zwiększeniu potencjału magazynów, bez potrzeby ich przebudowy.

Wózki boczne zdominowały rynek europejski dzięki praktyczności i wytrzymałości, stając się podstawowym narzędziem tam, gdzie liczy się każdy metr - w składach drewna czy hutach, gdzie ciężar ładunków przekracza nawet 45 ton. Jednym z pionierów była firma Baumann, która już w latach 60. rozpoczęła produkcję wózków bocznych we Włoszech. Wózki boczne powstały tam, gdzie trzeba było przewozić ładunki dłużycowe szybko, bezpiecznie i w miejscach, gdzie nie było miejsca na kompromisy. I dokładnie temu służą do dziś.

Budowa wózka widłowego bocznego

Wózek boczny to jedno z najbardziej zaawansowanych urządzeń wykorzystywanych w nowoczesnych magazynach, łączące w sobie precyzyjną konstrukcję, niezawodność i ergonomię. Fundamentem jego funkcjonalności jest dobrze zaprojektowana kabina operatora, która nie tylko gwarantuje maksymalną widoczność w trakcie manewrów, ale również komfort pracy podczas wielogodzinnych zmian.

Centralnym elementem konstrukcyjnym każdego urządzenia tego typu jest maszt boczny, który umożliwia precyzyjne podnoszenie i opuszczanie ładunków wzdłuż osi pojazdu. Rozwiązanie to sprawdza się szczególnie w magazynach wysokiego składowania, gdzie konieczne jest sprawne umieszczanie palet na dużych wysokościach w wąskich korytarzach. Maszt boczny zapewnia stabilność podnoszonego ładunku, pozwala na płynne operowanie widłami i integruje się z systemem hydrauliki.

Widły w wózku bocznym wykonane są z wytrzymałych materiałów, zapewniających odporność na przeciążenia. Pozwalają one na transportowanie różnorodnych ładunków paletowych przy zachowaniu pełnej precyzji. Ich konstrukcja sprawia, że wózek boczny widłowy może sprawnie operować w wąskich alejach. Z kolei układ napędowy w wózkach bocznych jest projektowany tak, aby zapewnić płynną jazdę oraz wysoką manewrowość. Zaawansowana elektronika w wózku bocznym integruje pracę wszystkich podzespołów, zapewniając bezpieczną i efektywną eksploatację.

Składowanie towaru za pomocą wózka bocznego rozpoczyna się od podjęcia ładunku za pomocą wideł, a następnie umieszczeniu go na platformie (tzw. „stole”), na której zachowa on bezpieczną stabilność podczas jego transportu do magazynu lub naczepy. Wyposażone w mechanizm pochylenia karetki wideł umożliwiają łatwe składowanie materiałów pod każdym kątem.

Gdzie znajduje zastosowanie wózek widłowy boczny?

Wysoka precyzja i specyficzna konstrukcja sprawiają, że wózek boczny widłowy jest często wybierany do intensywnej pracy w obiektach klasy A i B. Choć wózki boczne zawsze będą sprzętem niszowym w porównaniu do klasycznych wózków paletowych, to w niektórych branżach są niezastąpione - pozwalają przechowywać towary na regałach wspornikowych, układać je w blokach i sprawnie pracować w ciasnych, zabudowanych przestrzeniach. Wózki boczne przewożą ładunek bokiem, więc mogą swobodnie przejeżdżać przez standardowe drzwi, węższe alejki czy nierówny teren.

Branże, które najczęściej wykorzystują wózek widłowy boczny:

• Przemysł drzewny, tartaki: Idealne do transportu desek, belek i innych elementów drewnianych o dużych gabarytach.
• Przemysł metalowy: Niezastąpione przy przenoszeniu profili stalowych, rur czy arkuszy blachy.
• Magazyny i obiekty składowania: Szczególnie w centrach logistycznych oraz przy obsłudze systemów regałowych, gdzie wymagane jest maksymalne wykorzystanie przestrzeni i wysokie składowanie (powyżej 7,2 metra, choć zdarza się także w średnim składowaniu powyżej 4,2 metra). Wózki boczne optymalizują przepływ towarów między strefami przyjęć i wysyłki.
• Markety budowlane i hurtownie.
• Place budowy.
• Porty i stocznie.

Zastosowanie wózka bocznego w centrach logistycznych i magazynach przekłada się na korzyści, takie jak: zwiększenie wydajności operacyjnej, optymalizację przestrzeni oraz poprawę bezpieczeństwa pracy. Wózki boczne typu reach truck zwiększają wydajność operacji i minimalizują ryzyko uszkodzeń infrastruktury.

Rodzaje wózków bocznych

Wózki widłowe boczne występują w różnych wariantach, w zależności od specyficznych potrzeb, rodzaju przewożonych ładunków czy warunków pracy:

• Wózki boczne wielokierunkowe: Mogą poruszać się dowolnie we wszystkich kierunkach i obracać się wokół własnej osi. Obracające się maszty pozwalają operatorowi na pobieranie ładunków pod różnymi kątami. Dostępne są w wersjach trój- i czterokołowych.
• Wózki boczne czterokierunkowe: Podobne do wózków wielokierunkowych, ale zaprojektowane do poruszania się do przodu, do tyłu oraz na boki. W porównaniu do wielokierunkowego jest prostszy w obsłudze, tańszy i mniej skomplikowany technicznie.
• Wózki boczne z kabiną stojącą: Operator stoi na platformie z tyłu maszyny, dzięki czemu może szybko przemieszczać się między różnymi stanowiskami w pracy.
• Elektryczne wózki boczne: Zasilane bateriami, przeznaczone głównie do pracy wewnątrz budynków. Charakteryzują się cichą pracą i brakiem emisji spalin. Są ekonomiczne w eksploatacji ze względu na obecne ceny paliw.
• Wózki boczne spalinowe/gazowe: Napędzane silnikami Diesla lub LPG, przeznaczone do pracy na zewnątrz, gdzie wymagana jest większa moc i odporność na trudne warunki atmosferyczne. Często wykorzystywane na placach budowy.

Nowoczesne technologie i ergonomia w wózkach bocznych

W ostatnich latach logistyka wewnętrzna przeszła głęboką transformację, a firmy stawiają na rozwiązania gwarantujące elastyczność i wysoką zdolność operacyjną. Nowoczesne wózki boczne są projektowane z myślą o produktywności operatora i wydajności pracy. Przykładem są elektryczne wózki boczne, które mogą być dostosowane do indywidualnych potrzeb operacyjnych i zapewniają światowej klasy ergonomię.

Zaawansowane technologie, takie jak Xpress Lower, mogą dwukrotnie zwiększyć prędkość opuszczania masztu, skracając przez to czas cyklu i zwiększając produktywność. Wbudowana łączność on-line pozwala operatorom, menedżerom i technikom serwisowym na dostęp do bogatego środowiska danych. Systemy operacyjne, takie jak Gena, sprawiają, że najważniejsze dane dotyczące wydajności są łatwe do odczytania, zrozumienia i użycia. Kolorowe ekrany dotykowe, o przekątnej 7 cali, zapewniają unikalne walory użytkowe, a systemy są często programowalne w wielu językach. Widżety informacyjne zwiększają poziom bezpieczeństwa w hali magazynowej.

Szeroki wybór osłon górnych (kątowa, płaska, wysuwana, wjezdna, niski prześwit lub przezroczyste szkło) umożliwia dostosowanie wózka do potrzeb aplikacji. W opcji dodatkowej, można zamontować na maszcie lub widłach kamerę, która przesyła obraz na kolorowy monitor i dzięki temu poprawia widoczność operatora na wysokości. Do zasilania polecane są zarówno tradycyjne akumulatory kwasowo-ołowiowe, jak i nowoczesne akumulatory litowo-jonowe.

Ergonomia i personalizacja odgrywają ważną rolę w zwiększaniu produktywności. Operatorzy mogą wybrać optymalną pozycję dla kontroli, widoczności i przepływu pracy. Modele wózków bocznych często oferują możliwość regulacji wysokości i wagi siedzenia, podłokietników czy nachylenia ekranu wyświetlacza, dzięki czemu są świetnie dopasowane do każdego rodzaju sylwetki operatora.

Codzienna eksploatacja i zasady bezpieczeństwa

Wózek boczny wymaga stosowania ścisłych zasad eksploatacji, które zapewniają bezpieczeństwo operatora, stabilność ładunku oraz długą żywotność urządzenia. Od operatorów wózków widłowych wymaga się nie tylko umiejętności transportowania i unoszenia palet, ale również szybkiej oceny sytuacji, odpowiedzialności oraz umiejętności odpowiedniego reagowania w sytuacjach zagrożenia.

1. Poznaj środowisko pracy: Zanim ruszysz, zaznajom się z terenem. Wiedza o przeszkodach, wąskich korytarzach czy miejscach szczególnie ruchliwych pozwoli unikać niebezpieczeństw. Zwracaj uwagę na miejsca szczególnie zatłoczone, wąskie korytarze i obszary o ograniczonej widoczności.
2. Codzienna kontrola techniczna: Przed rozpoczęciem pracy operator powinien sprawdzić stan wideł, masztu, układów hydraulicznego i napędowego oraz elementów elektronicznych. Kontrola obejmuje także stan opon, poziom naładowania akumulatora, działanie systemów bezpieczeństwa, pasów oraz hamulców. Należy również upewnić się, czy wózek nie posiada żadnych uszkodzeń mechanicznych lub wycieków, a po uruchomieniu silnika, czy maszyna pracuje prawidłowo.
3. Dbaj o siebie: Odpowiednia, stabilna pozycja operatora i prawidłowa postawa zwiększa kontrolę nad wózkiem i zmniejsza ryzyko urazów. Ergonomiczne ustawienie fotela, używanie podłokietników i inne prawidłowe nawyki pozwolą uniknąć wad postawy. Nie lekceważ środków ochrony osobistej, takich jak kask, buty ochronne i odblaskowa kamizelka. Zawsze zapinaj pasy bezpieczeństwa.
4. Przestrzeganie zasad podnoszenia i transportu ładunków: Wózek jezdniowy boczny powinien być wykorzystywany zgodnie z maksymalnym udźwigiem podanym przez producenta, a ładunki muszą być stabilnie umieszczone na widłach i prawidłowo wyważone. Zabronione jest unoszenie na widłach pracowników. W trakcie podnoszenia ładunków wózek nie może być w ruchu. Podczas transportu palet w wąskich korytarzach magazynowych operator korzysta z masztu bocznego i precyzyjnej hydrauliki, aby utrzymać towar w stabilnej pozycji i uniknąć kolizji z regałami. Podczas jazdy widły powinny być zawsze opuszczone.
5. Używaj znaków ostrzegawczych: Korzystaj z sygnalizatorów dźwiękowych i świetlnych, zwłaszcza w miejscach o ograniczonej widoczności. Upewnij się, że wszyscy wokół są świadomi Twojej obecności, zwłaszcza w zakrętach i przy skrzyżowaniach.
6. Bądź świadomy i komunikuj się: Regularnie uczestnicz w szkoleniach dotyczących obsługi wózków widłowych. Współpracuj z innymi operatorami oraz pracownikami magazynu - komunikacja to klucz do unikania kolizji i nieporozumień. Zawsze zgłaszaj nieprawidłowości lub potencjalne zagrożenia.
7. Konserwacja i serwisowanie: Regularne przeglądy okresowe obejmują smarowanie elementów mechanicznych oraz kontrolę stanu hydrauliki, układu napędowego i systemów elektronicznych. W wózkach bocznych elektrycznych istotna jest również dbałość o akumulatory: ich ładowanie zgodnie z zaleceniami producenta oraz kontrola poziomu elektrolitu (w przypadku ogniw tradycyjnych), a także monitorowanie temperatury i stanu kabli.
8. Zabezpieczenie po pracy: Po zakończeniu pracy operator ma obowiązek sprawdzić stan wózka, bezpiecznie zaparkować pojazd na wyznaczonym, suchym i chłodnym obszarze, zaciągnąć hamulec ręczny i opuścić widły, a także sporządzić notatki i uwagi odnośnie obsługi.

Pamiętaj, że sztuka obsługi wózka widłowego to nie tylko kwestia techniki, ale także świadomości otoczenia i odpowiedzialności za bezpieczne działanie na terenie magazynu. Zawsze kieruj się przede wszystkim zdrowym rozsądkiem, unikając działań, które mogą wydawać się niebezpieczne lub ryzykowne.

Wymogi formalne, szkolenie i uprawnienia

Do pracy z wózkiem widłowym bocznym wysokiego składowania potrzebna jest co najmniej kategoria II uprawnień wydanych przez Urząd Dozoru Technicznego (UDT). Szkolenie obejmuje zarówno część teoretyczną (budowa wózka, zasady bezpieczeństwa, przepisy BHP, wykres udźwigu pojazdu), jak i praktyczną - czyli naukę obsługi konkretnego typu wózka, w tym manewrowania w trudnych warunkach. Dla wielu osób kurs jest pierwszą okazją do zobaczenia i obsługi wózka widłowego.

Egzamin końcowy, podobnie jak szkolenie, składa się z dwóch części. Do części teoretycznej można przygotować się podczas wykładów i w domowym zaciszu, utrwalając wszystkie wiadomości. W pierwszej części przyszli operatorzy otrzymują 5 pytań nawiązujących do wiedzy ogólnej i specjalistycznej dotyczącej wózków transportowych. Każdy z egzaminowanych musi udzielić co najmniej 3 poprawnych odpowiedzi. Podczas praktycznej części egzaminu należy wykazać się płynną i bezpieczną jazdą wózkiem widłowym, wykonując manewry, których nauczono się podczas zajęć (np. jazda między pachołkami, transport materiału, podnoszenie i opuszczanie przedmiotów).

Uzyskane uprawnienia są ważne przez 5 lat. Przedłużenie uprawnień na widlaki jest bezpłatne, jednak stosowny wniosek należy złożyć do lokalnego oddziału UDT najpóźniej na miesiąc przed wygaśnięciem aktualnego zezwolenia. W przypadku, gdy pracownik nie posiada państwowych uprawnień UDT lub jego uprawnienia wygasły, prowadzenie wózka bez aktualnych uprawnień podlega karze finansowej.

Oprócz uprawnień UDT, każda osoba podejmująca się obsługi wózka widłowego musi przejść psychotesty oraz uzyskać zaświadczenie lekarskie o braku przeciwwskazań do pracy na widlakach. Pracownik nie może być pod wpływem alkoholu ani substancji psychoaktywnych.

Wybór odpowiedniego wózka bocznego

Dobór wózka widłowego bocznego powinien być dostosowany do charakteru realizowanego zlecenia i specyfiki środowiska pracy. Przy wyborze należy uwzględnić następujące czynniki:

• Udźwig i wysokość podnoszenia: Nie tylko nominalny udźwig, ale też to, jak spada on wraz ze wzrostem wysokości i przesunięcia środka ciężkości ładunku. Maksymalna wysokość unoszenia ładunków dla wózków bocznych może wynosić nawet od kilku do ponad 20 metrów. Wysokość podnoszenia dobiera się do najwyższego poziomu regału z zapasem na bezpieczne odstawienie ładunku.
• Gabaryty ładunków i długość wideł: Długość wideł i opcjonalne przedłużki muszą odpowiadać gabarytom palet lub sztuk towaru.
• Przestrzeń magazynowa: Im węższy korytarz i więcej zawracania, tym większy zysk z maszyn o małym promieniu skrętu i precyzyjnym sterowaniu. Układ magazynu powinien wspierać płynny przepływ, bez wąskich gardeł w strefach kompletacji i buforach przy dokach.
• Typ napędu: Jako że wózki boczne są wykorzystywane przede wszystkim w zamkniętych pomieszczeniach, wydajne wózki boczne posiadają najczęściej napęd elektryczny. Wózki elektryczne wyróżniają się cichą i ekologiczną eksploatacją. Modele spalinowe/gazowe są przeznaczone głównie do pracy na zewnątrz.
• Koszty: Cena wózka bocznego zależy także od zastosowanego w nim wyposażenia dodatkowego. Standardowo, cena wózka widłowego wysokiego składowania rozpoczyna się od około 140 000 zł. W analizie kosztów należy uwzględnić koszt energii i paliwa, serwis i części, wymiany opon, baterii oraz ewentualne przestoje.
• Zakup czy wynajem: Zakup bywa korzystny przy stałym, przewidywalnym obciążeniu i dłuższym horyzoncie używania. Wynajem sprawdza się przy sezonowości, wdrożeniach pilotażowych lub gdy ważna jest szybka dostępność i pełen serwis.

W praktyce różne modele wózków bocznych, zarówno nowych, jak i używanych, pozwalają firmom dobrać sprzęt odpowiedni do budżetu.

Najwięksi producenci wózków bocznych

W branży jest wielu renomowanych producentów wózków widłowych, którzy oferują wyspecjalizowane wózki boczne:

• Baumann: Jeden z liderów rynku, specjalizuje się wyłącznie w bocznych wózkach widłowych (zarówno spalinowych, jak i elektrycznych).
• Combilift: Znany z innowacyjnych wózków wielokierunkowych i bocznych, idealnych do transportu ładunków dłużycowych w wąskich przestrzeniach.
• Hubtex: Niemiecki producent oferujący wysokiej jakości boczne i wielokierunkowe wózki, szczególnie dla przemysłu ciężkiego i materiałów specjalnych.
• Jumbo: Solidna marka w segmencie bocznych wózków widłowych, ceniona w branży meblarskiej i drzewnej.
• Fantuzzi: Producent znany głównie z ciężkiego sprzętu przeładunkowego, w tym bocznych wózków do zadań specjalnych.

Warto dodać, że także znani producenci wózków widłowych ogólnego przeznaczenia, tacy jak Jungheinrich, Still czy Toyota, posiadają w swojej ofercie modele z bocznym załadunkiem lub konstrukcje przystosowane do podobnych zastosowań - np. reach trucki z boczną obsługą ładunku. Choć nie są to typowe wózki boczne w klasycznym rozumieniu, dla wielu firm mogą być realną alternatywą, zwłaszcza jeśli flota sprzętu opiera się na tych markach.
