Wózki Widłowe: Charakterystyka, Budowa i Rodzaje

Wózki widłowe, często potocznie nazywane sztaplarkami lub paleciakami, to kołowe pojazdy o napędzie silnikowym, służące do bliskiego transportu materiałów o wysokiej masie. Ich głównym zadaniem jest unoszenie i przemieszczenie ładunków, które mogą ważyć nawet kilkadziesiąt ton, a także układanie ich na znacznych wysokościach. Urządzenia te są szeroko wykorzystywane w magazynach, halach produkcyjnych, fabrykach, marketach, portach oraz na placach budowy. Znajomość podstaw ich budowy i charakterystyki jest niezbędna nie tylko dla konserwatorów czy serwisantów, ale także dla operatorów zdających egzaminy oraz właścicieli flot wózków widłowych.

Budowa Wózka Widłowego

Wszystkie rodzaje wózków widłowych w swojej konstrukcji posiadają jednakowe podstawowe części, choć ich konfiguracja może się różnić. Najczęściej za przykład podaje się wózki czołowe: elektryczne lub spalinowe, ze względu na ich największy udział w sprzedaży urządzeń jezdniowych.

Główne elementy konstrukcyjne:

• Podwozie na kołach: Podstawa wózka zapewniająca mobilność.
• Stalowa rama: Solidna konstrukcja, na której montowane są wszystkie pozostałe elementy.
• Silnik napędowy: Może być niskoprężny (benzynowy lub LPG), wysokoprężny (zasilany olejem napędowym) lub elektryczny.
• Maszt do wózka widłowego: Znajduje się na przednim moście napędowym i odpowiada za unoszenie ładunków. W zależności od modelu wózek widłowy może posiadać maszt pojedynczy (simplex), podwójny (duplex) lub potrójny (triplex).
• Osprzęt wózka jezdniowego: Najczęściej stalowe widły, mające kształt litery "L" i służące do podtrzymywania ładunków, zwykle palet. Wózki jezdniowe podnośnikowe z mechanizmem napędowym podnoszenia posiadają zamocowaną platformę, widły lub inne urządzenia do manipulowania ładunkami.
• Płyta czołowa (karetka): Element, do którego mocowane są widły.
• Przeciwwaga: Umieszczona na tyle wózka, zapewnia stabilność podczas podnoszenia i transportu ładunków.
• Krata ochronna z płaskowników metalowych: Zabezpiecza operatora i ładunek.
• Klatka bezpieczeństwa: Chroni operatora przed spadającymi przedmiotami.
• Kabina operatora: Miejsce, z którego steruje się wózkiem widłowym. W jej wnętrzu znajduje się regulowany fotel operatora, kierownica, a co najważniejsze kontrolki i urządzenia sterujące (dźwignie, pedały).

Układ podnoszenia i wolny skok

Maszt, płyta czołowa, łańcuch oraz widły tworzą podstawowy układ podnoszenia, który pozwala unosić oraz opuszczać ładunki na wymagane wysokości. Ważną cechą niektórych wózków jest wolny skok. Jest to dodatkowy mechanizm umożliwiający podniesienie wideł na pewną wysokość niezależnie od pozycji masztu. Dzięki temu operator może podnieść ładunek na wysokości przeszkody bez konieczności unoszenia całego masztu. To rozwiązanie sprawdza się szczególnie w miejscach, gdzie występuje duża ilość nierówności na podłożu czy trudno dostępnych przestrzeniach magazynowych. Wózki widłowe z wolnym skokiem zwiększają bezpieczeństwo pracy, unikając kolizji z przeszkodami.

Rodzaje Wózków Widłowych

Wózki widłowe można klasyfikować na wiele sposobów, zależnie od typu napędu, konstrukcji, przeznaczenia i sposobu kierowania.

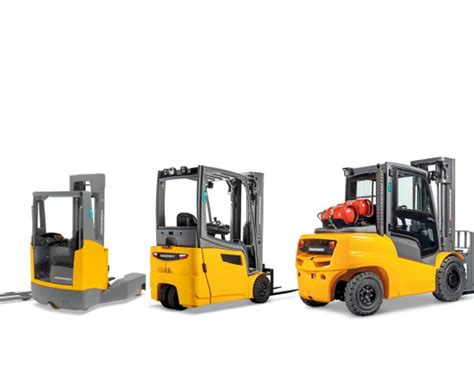

Podział ze względu na napęd

Jest to jedna z najważniejszych klasyfikacji, która wskazuje, w jakich warunkach wózki mogą być bezpiecznie i efektywnie stosowane. Zdecydowanie najważniejszą kwestią w tym przypadku jest generowanie spalin.

• Wózki widłowe z silnikiem Diesla (spalinowe wysokoprężne):

  Charakteryzują się największym poziomem zanieczyszczeń, dlatego używane są w zasadzie wyłącznie na zewnątrz, np. na placach budowy, w miejscach przeładunkowych, na otwartych składowiskach. W pomieszczeniach mogłyby stanowić zagrożenie dla operatorów, osób postronnych i towarów. W przypadku wózków spalinowych bardzo istotne jest śledzenie koloru emitowanych spalin, ponieważ każdy z nich może mieć znaczenie i oznaczać coś innego.

• Wózki widłowe na gaz (spalinowe niskoprężne):

  Zasilane gazem płynnym (LPG), emitują znacznie "czystsze" i mniej szkodliwe spaliny. Mogą być używane nie tylko na zewnątrz, ale pod pewnymi warunkami także w pomieszczeniach, które muszą być bardzo dobrze wentylowane, aby dochodziło w nich do ciągłej wymiany powietrza. Istotna jest również stała kontrola użytkowanych butli z gazem. Są tanie w eksploatacji i utrzymaniu, a dzięki butli gazowej mogą być wykorzystywane w pracy wielozmianowej. Są jednak najgłośniejsze spośród całego zestawienia.

• Wózki widłowe akumulatorowe (elektryczne):

  Są to pojazdy na prąd, które nie generują żadnych szkodliwych spalin, co pozwala na korzystanie z nich w każdym pomieszczeniu, bez względu na rodzaj wentylacji. Zasilane są przy pomocy ładowanych akumulatorów/baterii. Gdy używane są akumulatory kwasowo-ołowiowe, odpowiednio wentylowane muszą być tzw. akumulatorownie, czyli miejsca ładowania baterii trakcyjnych. W przypadku akumulatorów litowo-jonowych taka konieczność nie występuje, a ich ładowanie trwa znacznie krócej (np. w 20 minut, a nie kilka godzin). Wózki akumulatorowe pracują niezwykle cicho, co wpływa na komfort operatora.

• Inne napędy: Np. hybrydowe.

Podział ze względu na konstrukcję i cechy użytkowe

Wózki widłowe (wózki jezdniowe podnośnikowe) charakteryzują się zamocowaną platformą, widłami lub innymi urządzeniami do manipulowania ładunkami. Z łatwością przenoszą ciężary spaletyzowane i niespaletyzowane na dogodną wysokość, umożliwiając składowanie lub pobieranie towaru. Wózki, które nie dysponują mechanizmem podnoszenia, nie podlegają przepisom UDT.

• Wózki unoszące: Umożliwiają unoszenie i opuszczanie towaru przy pomocy wideł, ale niewiele ponad podłogę. Są używane przeważnie do przemieszczania towarów z punktu A do punktu B lub składowania na posadzce. Świetnie sprawdzają się do "obsługi" ciężkich ładunków, z którymi nie radzą sobie standardowe urządzenia ręczne.
• Wózki podnośnikowe (masztowe): Z łatwością poradzą sobie z uniesieniem załadunku na duże wysokości, nawet do kilkunastu metrów. Używane są, gdy coś ma zostać umieszczone w regałach. Muszą być odpowiednio dobrane do zadań pod względem parametrów technicznych (maksymalny udźwig, wysokość podnoszenia).
• Wózki do kompletacji pionowej i poziomej: Wykorzystywane w procesie przygotowywania zamówień, zbierania i łączenia poszczególnych towarów. Występują w wielu wersjach, zróżnicowanych pod względem wysokości podnoszenia.

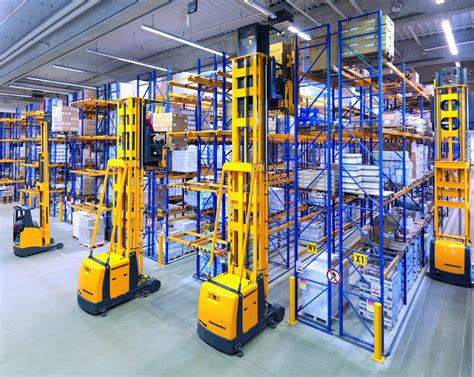

• Wózki wysokiego składowania: Jak sama nazwa wskazuje, są one wykorzystywane w magazynach wysokiego składowania, pozwalając efektywnie wykorzystać wysokie regały. Są znane również jako wózki boczne lub reach-truck. Ich charakterystyczną cechą jest położenie kabiny operatora, które wymusza siedzenie bokiem do kierunku jazdy.

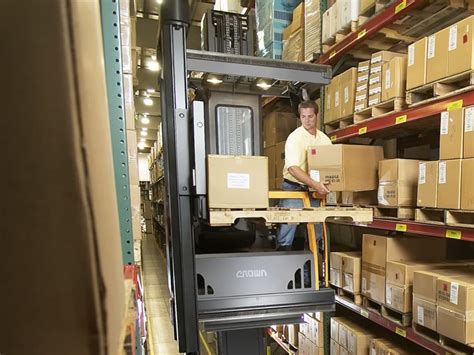

• Systemowe wózki widłowe: Inny typ wózków pracujących w wysokich regałach, mogą pracować na sporych wysokościach (nawet kilkunastu metrów). Podział wózków systemowych można przeprowadzić m.in. ze względu na umiejscowienie kabiny operatora (na dole - man down, lub na górze - man up). Wśród wózków systemowych można wyróżnić również wózki widłowe wielokierunkowe, np. trójstronne (głowica wideł obraca się wokół własnej osi i może kompletować towar z każdej strony, w tym z przodu korytarza, a także składować palety na podłodze) oraz wózki widłowe dwustronne (widły teleskopowe, montowane na wózku podnoszącym, pracujące w jeszcze węższym korytarzu).

• Inne typy wózków jezdniowych podnośnikowych:
  • Z wysięgnikiem (ładowarki teleskopowe).
  • Terenowe (do prac na trudnym podłożu, np. na placach budowy).
  • Z wysuwanym masztem.
  • Z osobą obsługującą unoszoną wraz z ładunkiem.
  • Boczne (wózki bocznego załadunku) - operator siedzi bokiem do kierunku jazdy.
  • Sterowane z poziomu lub podestu roboczego.
  • Czołowe, bramowe, platformowe.
  • Skrętne, wielokierunkowe, podwieszane, kontenerowe, anty-wybuchowe.

Klasyfikacja ze względu na podleganie pod dozór techniczny (UDT)

• Niepodlegające pod dozór techniczny (niebędące maszynami UTB - Urządzenia Transportu Bliskiego): wózki platformowe (naładowane), wózki ciągnikowe (ciągnące/pchające), wózki unoszące.
• Podlegające pod dozór techniczny UTB (czyli wózki jezdniowe podnośnikowe, zwane widłakami lub wózkami widłowymi):
  • Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (wózek specjalizowany).
  • Wózki podnośnikowe bramowe.
  • Wózki podnośnikowe czołowo-boczne (obustronne) i boczne (jednostronne, dwustronne).
  • Wózki podnośnikowe platformowe z masztem wewnętrznym (obejmującym lub nieobejmującym ładunku, z masztem stałym).
  • Wózki podnośnikowe czołowe.

Podział ze względu na sposób kierowania

• Wózki prawostronne: Wózek prowadzony przez operatora.
• Wózki podestowe: Operator stojąc na podeście, kieruje wózkiem.
• Wózki z fotelem dla kierowcy: Operator spoczywając na fotelu znajdującym się na wózku, kieruje nim.
• Wózki sterowane zdalnie: Kieruje nim system automatyczny.

Zastosowanie Wózków Widłowych

Wózki widłowe są urządzeniami wielozadaniowymi, niezbędnymi w wielu branżach. Codzienne zadania na budowie, w magazynach czy fabrykach bez ich wykorzystania mogłyby nieść za sobą znaczne trudności. Urządzenia te muszą być sprawne, silne, wytrzymałe i, co najważniejsze, niezawodne. Ich zadaniem jest sprawdzanie się w nawet najbardziej wymagających warunkach.

Praca wózka widłowego w budownictwie

Na placach budowy czy w składach budowlanych wózki widłowe narażone są na trudniejsze warunki. Takie urządzenia charakteryzować się powinny większą siłą, stabilnością i wytrzymałością, które sprawdzą się przy nieforemnych ładunkach. Mniej istotne są cechy takie jak zwrotność czy wielkość, gdyż nie są używane w wąskich korytarzach.

Na co zwrócić uwagę przy wyborze wózka widłowego na budowę?

• Udźwig: Duży udźwig jest niezbędny do prac wykonywanych na placach budowy lub w składach budowlanych. Warto wybrać urządzenie z udźwigiem "na zapas".
• Wytrzymałość i odpowiednie zabezpieczenia: Wózki muszą mieć mocną i odporną konstrukcję, która ochroni mechanizm oraz kabinę sterującego.
• Możliwość transportu różnych ładunków: Wózki powinny być dostosowane do podnoszonych ładunków - palet, elementów konstrukcyjnych budynku, cegieł czy piasku.
• Wysokość podnoszenia ładunku: Wysokość, na jaką wózek widłowy podnosi ładunek, może być różna i zależy od potrzeb. Istnieją urządzenia unoszące na wysokość kilku metrów, ale są także takie, które wznoszą ładunki nawet na kilkanaście metrów.
• Przystosowanie do pracy na zewnątrz i na trudnym terenie: Wózki widłowe na budowie narażone są na różne warunki atmosferyczne. Muszą sprawdzać się zarówno na suchym, jak i mokrym i grząskim terenie.

Wszystkie wymienione elementy są istotne przy wyborze odpowiedniego wózka widłowego na budowę. Ważne jest, aby praca w nim była bezpieczna dla operatora.

Najważniejsze Parametry Techniczne i Dobór Wózka

Wybór wózka widłowego nie jest prostym zadaniem. Musi on bowiem spełniać indywidualne wymagania danego zakładu i być dostosowany do charakteru jego docelowej pracy. Aby dokonać właściwej decyzji, należy zapoznać się ze szczegółową specyfikacją wybranego modelu.

Kluczowe parametry techniczne, które należy zawsze brać pod uwagę to przede wszystkim udźwig maksymalny oraz wysokość podnoszenia ładunku. Ponadto istotne mogą się okazać takie cechy, jak prędkość pojazdu, jego wymiary i waga, a także promień zawracania. Nie należy zapominać też o rodzaju podłoża, do jakiego wózek ma być przystosowany, zdolności pokonywania wzniesień, jak również pochyleniu masztu i przesuwie wideł. Bagatelizowanie tego typu informacji może doprowadzić nie tylko do złego dopasowania wózka do zadań i miejsca ich realizacji, ale też do zmniejszenia efektywności prowadzonych działań, przy jednoczesnym potencjalnym zagrożeniu dla operatorów i osób postronnych.

Dla bezpieczeństwa, każdy wózek widłowy powinien być wyposażony w diagram udźwigu, który uwzględnia wysokość podnoszenia ładunku oraz środek ciężkości na widłach. Należy pamiętać, że przy podnoszonym ładunku wózek jest nie do końca stabilny i trzeba go stale kontrolować, by nie dopuścić do przewrócenia się. Obciążenie należy przewozić przy ustawieniu wideł 30 centymetrów powyżej nawierzchni i maszcie pochylonym na operatora.

W doborze optymalnego typu wózka widłowego o właściwych parametrach pomaga sprzedawca urządzenia lub firma, która oferuje wynajem tego rodzaju sprzętu. Warto korzystać z cennych porad specjalistów w tej dziedzinie. W przypadku awarii sprzętu najlepszym rozwiązaniem jest powierzenie go w ręce specjalistów, którzy dokładnie znają się na mechanizmach funkcjonowania wózków widłowych oraz na ich budowie.

Uprawnienia do Obsługi Wózków Widłowych

By móc obsługiwać wózki widłowe, należy posiadać specjalne uprawnienia wydawane przez Urząd Dozoru Technicznego (UDT). O odpowiednie kwalifikacje mogą ubiegać się osoby pełnoletnie z minimum podstawowym wykształceniem i z brakiem przeciwwskazań do zawodu. Uprawnienia wydawane są po zdaniu egzaminu przed komisją UDT, który obejmuje wiedzę teoretyczną i praktyczną. Do egzaminu UDT przygotowują specjalistyczne kursy zawodowe.

Okres ważności uprawnień na wózki jezdniowe podnośnikowe

Uprawnienia są ważne przez określony czas, w zależności od typu wózka:

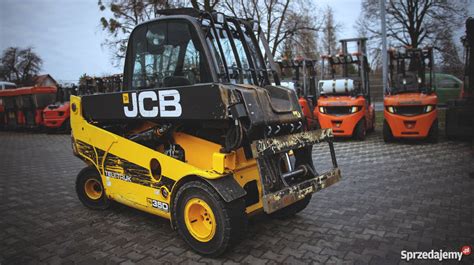

Wózek Widłowy czy Ładowarka Teleskopowa?

Branża budowlana i transportowa nieustannie się rozwija, wprowadzając nowe, wielofunkcyjne maszyny. Wśród nich ładowarki teleskopowe zyskują na popularności, stanowiąc alternatywę dla tradycyjnych wózków widłowych. Często firmy inwestują w nabycie ładowarki teleskopowej ze względu na jej uniwersalność i funkcjonalność.

Charakterystyka ładowarki teleskopowej

Ładowarki teleskopowe to maszyny wielozadaniowe i uniwersalne, wykorzystywane najczęściej w branży budowlanej, rolnictwie, leśnictwie oraz przemyśle różnego typu. Nowoczesna ładowarka teleskopowa pełni funkcje wielu pojazdów i maszyn, m.in. podnośnika koszykowego, kosiarki, pługu, siewnika lub właśnie wózka widłowego (z odpowiednim osprzętem).

Podział ładowarek teleskopowych

• Ze względu na konstrukcję:
  • Podwozia: kołowe przegubowe, kołowe sztywnoramowe.
  • Nadwozia: nieobrotowe, obrotowe.
• Ze względu na rodzaj napędu:
  • Napęd hydrostatyczno-mechaniczny.
  • Napęd hydrokinetyczno-mechaniczny.
• Ze względu na sposób zmiany kierunku jazdy:
  • Kierowanie za pomocą ruchu "kraba".
  • Kierowanie wyłącznie przednimi kołami.
  • Kierowanie wszystkimi czterema kołami.

Ładowarka teleskopowa nieobrotowa skonstruowana jest tak, że kabina operatora oraz teleskop są połączone sztywno z modułem jazdy i nie mogą przemieszczać się w poziomie. Posiadają jedną parę podpór (tylko z przodu) albo nie mają ich wcale, wtedy podnoszenie ładunku odbywa się na kołach. Natomiast ładowarki obrotowe wyposażone są w obrotnice, która pomaga kabinie operatora wraz z teleskopem obracać się w poziomie nawet o 360°. Posiadają podpory przednie i tylne, a ciężar załadunku obciąża raz bok, innym razem tył, a kolejnym razem przód urządzenia.

W porównaniu z wózkami widłowymi, uprawnienia na ładowarkę teleskopową często pozwalają na obsługę zarówno samych ładowarek, jak i wózków widłowych oraz ich pochodnych, co ma duży wpływ na wybór urządzenia dla operatorów dążących do większej wszechstronności. To sprawia, że ładowarki teleskopowe zyskują na popularności.

Nowoczesne Wózki Widłowe i Trendy Rozwoju

Wózki widłowe od wielu lat podlegają różnym przeobrażeniom, stając się coraz bardziej nowoczesne i zaawansowane technologicznie. Rozwój opiera się przede wszystkim na wprowadzaniu ekologicznych rozwiązań, a więc wykorzystywaniu napędu elektrycznego, ale także na dbaniu o nowe funkcje i specjalizację sprzętu.

Nowością ostatnich lat są baterie litowo-jonowe, które umożliwiają naładowanie akumulatora wózka widłowego w znacznie krótszym czasie. Z kolei w przypadku wózków widłowych spalinowych popularniejsze stają się lepsze materiały oraz nowoczesne sposoby sterowania. Wprowadzane są również rygorystyczne normy dotyczące spalin oraz filtrów, które muszą być stosowane w takich pojazdach. Obecnie wiele rozwiązań mechanicznych zastępuje elektronika. Coraz większy udział mają też nowoczesne technologie i postępująca cyfryzacja, zwiększając wydajność i bezpieczeństwo pracy.

Wyposażenie nowoczesnych wózków wysokiego składowania jest rozmaite. Stosuje się w nich system napędowy oparty na silnikach prądu zmiennego, zapewniający szybkość jazdy i przenoszenie ładunku z pełną mocą, przy jednoczesnej sprawności energetycznej i braku konserwacji. Zapewnia to trwałość oraz długi okres użytkowania wózków widłowych. Dodatkowo wózki mogą posiadać system bocznego wysuwu baterii oparty na rolkach, co upraszcza znacząco ich wymianę. Wózki widłowe wyposażone są również w urządzenia, które samoczynnie kontrolują dynamikę jazdy pod względem skrętu koła sterującego. Posiadają funkcję regeneracji energii w czasie zwalniania, automatycznej redukcji prędkości, a ponadto automechanizm podnoszenia i opuszczania masztu.
