Wózki widłowe elektryczne stanowią jeden z najpopularniejszych i najbardziej uniwersalnych typów urządzeń transportu bliskiego, znajdując szerokie zastosowanie w magazynach, halach produkcyjnych, sklepach, warsztatach, a także na placach przymagazynowych. Ich rosnąca popularność wynika z szeregu zalet, które sprawiają, że są one coraz częściej wybierane zamiast modeli spalinowych, co potwierdzają statystyki - w 2019 roku udział zarejestrowanych nowych widlaków elektrycznych stanowił aż 72% ogółu zarejestrowanych urządzeń.
Czym jest wózek widłowy elektryczny?
Wózek widłowy elektryczny to rodzaj wózka jezdniowego z napędem silnikowym, który do działania wykorzystuje energię elektryczną zgromadzoną w akumulatorach. Jest to idealne urządzenie do pracy wewnątrz budynków dzięki niskiej emisyjności i poziomowi hałasu na poziomie około 70 dB.
Zastosowanie wózków widłowych elektrycznych
Elektryczne wózki widłowe są wszechstronne i sprawdzają się w wielu operacjach logistycznych, w tym:
- Transport ładunków pomiędzy poszczególnymi obszarami operacyjnymi.
- Układanie materiałów jeden na drugim (sztaplowanie).
- Realizacja operacji składowania na urządzeniach technicznych, takich jak regały paletowe.
- Kompletacja pozioma i pionowa zamówień.
- Rozładunek oraz załadunek samochodów ciężarowych.
Choć wózki widłowe elektryczne są przystosowane głównie do poruszania się po płaskich i równych nawierzchniach, mogą być również wykorzystywane poza zamkniętymi halami i budynkami, np. do rozładunku zamówień z samochodów ciężarowych czy sztaplowania ładunków na placach przymagazynowych. Ważne jest jednak, aby miejsce postojowe dla widlaków zawsze znajdowało się wewnątrz budynku, chroniąc wózek przed negatywnym działaniem warunków atmosferycznych. Dla urządzeń pracujących stale na zewnątrz należy zapewnić operatorom odpowiednie warunki pracy, w tym zabudowę kabiny - całkowitą lub częściową - w mroźne czy deszczowe dni.
Rodzaje wózków widłowych elektrycznych
Rynek oferuje szeroki wybór elektrycznych wózków widłowych, które można dopasować do specyfiki konkretnych zadań i intensywności pracy. W zależności od potrzeb firmy, dostępne są różne typy i wersje, w tym:
- Wózki widłowe czołowe / z przeciwwagą: są uniwersalne, niezawodne i dzięki różnym opcjom ustawienia, nośności i napędu mogą być stosowane do każdego materiału w dowolnej operacji. Nadają się do wszystkich miejsc pracy. W ofercie Manutan znajduje się np. ręczny wózek widłowy BT Staxio z elektronicznym sterowaniem i podnośnikiem. Jungheinrich oferuje akumulatorowe wózki czołowe na wynajem, a także czołowe wózki widłowe z napędem elektrycznym, dostępne w wielu maszynach o różnorodnych parametrach.
- Wózki widłowe boczne: idealne do długich ładunków, na przykład długich desek lub paneli. Można je kupić z miejscem dla kierowcy lub w wersji obsługiwanej ręcznie.
- Wózki widłowe podnośnikowe (typu stacker): służą do pobierania, transportowania i odkładania palet na regały magazynowe, a także do układania lub składowania palet na półkach. Jungheinrich oferuje modele podnośnikowe, a także wózki wysokiego składowania, takie jak Reach Truck, gdzie operator zajmuje pozycję bokiem do kierunku jazdy, a przeciwwaga znajduje się pod jego fotelem.
- Wózki widłowe unoszące (paleciaki elektryczne): służą do podnoszenia palet na niewielką wysokość i do transportu. Są to wózki paletowe z napędem elektrycznym, które stanowią łatwą w obsłudze, niedrogą alternatywę dla ręcznych wózków paletowych, zwłaszcza w pracach o niewielkiej intensywności.
- Wózki systemowe VNA (Very Narrow Aisle): maszyny, które umożliwiają składowanie ładunków na bardzo dużych wysokościach (powyżej 17 metrów).
- Wózki do kompletacji zamówień: bardzo pojemna kategoria, do której służą zarówno ciągniki transportowe, jak i dedykowane wózki systemowe.
Każdy z tych rodzajów wózków jest dostępny w kilku wersjach, różniących się zastosowaniem - od modeli przeznaczonych do mało lub średnio intensywnej pracy, po te, które sprawdzą się w intensywnym użytkowaniu.

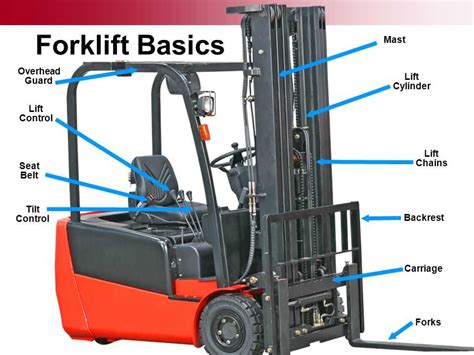

Budowa wózka widłowego elektrycznego
Budowa czołowego wózka widłowego elektrycznego niewiele różni się od budowy czołowego widlaka spalinowego, jednak kluczową różnicą jest źródło napędu i związana z nim instalacja elektryczna. Elektryczny wózek czołowy zbudowany jest z ponad 5 000 elementów.
Główne elementy konstrukcyjne:
- Rama: główny element konstrukcyjny, powstający z laserowo wycinanych i tłoczonych stalowych płyt, a następnie spawanej.
- Maszt: podstawowy element układu podnoszenia ładunku.
- Widły: podstawowy element funkcyjny służący do przenoszenia materiałów, najczęściej w kształcie litery L, mogą posiadać różne długości. Powszechnie stosuje się różnego typu osprzęt oraz przedłużki.
Instalacja elektryczna:
Instalacja elektryczna w wózkach widłowych z napędem elektrycznym składa się z następujących części:
- Bateria (akumulator): stanowi jedyne źródło zasilania maszyny.
- Silnik lub silniki elektryczne: zapewniają napęd i funkcje podnoszenia.
- Alternator: element instalacji.
- Sterowniki jazdy i układu podnoszenia.
- Czujniki (np. poziomu naładowania baterii, aktualnych parametrów jazdy, ostrzeżeń systemowych).
- Inne drobniejsze elementy, takie jak regulator napięcia, światła, sygnały dźwiękowe itd.
Typy baterii w wózkach widłowych elektrycznych
Akumulator, czyli bateria, jest kluczowym elementem każdego wózka widłowego elektrycznego, wpływającym na jego wydajność, koszty eksploatacji i wymagania konserwacyjne. Na rynku dostępne są wózki z różnymi rodzajami baterii:
1. Baterie kwasowo-ołowiowe (tzw. kwasowe)
- Charakterystyka: Najbardziej rozpowszechnione rozwiązanie, zbudowane z ogniw, okablowania oraz mieszanki kwasu siarkowego i wody. Dostępne w wersji 24, 48 oraz 80 V.
- Konserwacja: Wymagają częstej konserwacji, m.in. sprawdzania stanu i dolewania wody destylowanej do każdej celi.
- Ładowanie: Czas ładowania do poziomu 100% wynosi około 8-10 godzin. Proces ładowania powinien odbywać się w pełnych cyklach, krótkie doładowywania negatywnie wpływają na żywotność.
- Żywotność: Przy odpowiedniej konserwacji ich żywotność może wynosić około 5 lat, następnie akumulator można regenerować lub zakupić nowy.
2. Baterie żelowe
- Charakterystyka: Ciekawa alternatywa, w której elektrolit ma postać żelu dzięki krzemionce.
- Konserwacja: Nie wymagają konserwacji, jak w przypadku baterii kwasowych.
- Ładowanie: Nie ma możliwości doładowywania, ale przynajmniej raz w tygodniu konieczne jest przeprowadzenie całkowitego ładowania wyrównawczego.
- Żywotność: Ich żywotność wynosi około 1 500 cykli.
3. Baterie litowo-jonowe (Li-Ion)
- Charakterystyka: Nowoczesne i lekkie rozwiązanie.
- Konserwacja: Są całkowicie bezobsługowe, czyli nie wymagają konserwacji, czasu operatora oraz dodatkowego wkładu finansowego. Posiadają szczelną konstrukcję.
- Ładowanie: Czas ładowania wynosi zaledwie od 1 do 3 godzin, zależnie od wybranego prostownika. Można je doładowywać w dowolnym miejscu z dostępem do gniazda elektrycznego. Możliwość doładowywania akumulatorów, co nie jest wskazane w przypadku baterii kwasowych. Wbudowany prostownik pozwala na ładowanie z klasycznego gniazdka 230 V.
- Żywotność: Do około 10 lat. Dobrze sprawdzają się w umiarkowanych temperaturach, ale praca w wysokiej temperaturze znacząco przyśpiesza ich proces starzenia.
4. Baterie litowo-żelazowo-fosforanowe (LiFePO4)
- Charakterystyka: Najbardziej nowoczesne, charakteryzujące się długą żywotnością.
- Żywotność: Do 22 000 cykli ładowania.
- Ładowanie: Czas potrzebny do pełnego naładowania wynosi zaledwie od 1-2 godzin.
Wybór rodzaju akumulatora może być problematyczny, dlatego warto skonsultować się z doradcą, który pomoże dobrać odpowiednią jednostkę zasilającą do konkretnej eksploatacji.
Przepisy i uprawnienia do obsługi wózków widłowych elektrycznych
Zgodnie z przepisami tylko przeszkoleni pracownicy mogą prowadzić wózek widłowy. Operator musi przejść kurs bezpieczeństwa w zakresie bezpieczeństwa i higieny pracy (BHP) oraz szkolenie w zakresie typu wózka widłowego, który będzie obsługiwał. Kursy na wózki widłowe gwarantują bezpieczeństwo obsługi.
Wymagane uprawnienia:
- Uprawnienia UDT: Uprawnienia na wózki widłowe są wydawane przez UDT na konkretny typ wózka:
- Wózek widłowy zwykły (czołowy IIWJO).
- Wózek specjalizowany (z wysięgnikiem, IWJO - wszystkie typy wózków).
- Prawo jazdy: Jeśli operator korzysta z wózka również na drogach publicznych, musi posiadać prawo jazdy, jednak samo prawo jazdy kategorii B nie wystarcza.
- Szkolenia cykliczne: Operator wózka elektrycznego musi powtarzać szkolenie raz w roku. Uprawnienia do kierowania wózkiem elektrycznym gwarantują większe bezpieczeństwo w miejscu pracy, a ich brak podlega karom.
Za kurs zazwyczaj płaci pracodawca, a koszt uprawnień na wózki widłowe różni się w zależności od rodzaju (cena zaczyna się od około 990 zł).
Zasady bezpieczeństwa i eksploatacji:
- Instrukcja obsługi: Przed przystąpieniem do obsługi wózka operator powinien być zaznajomiony z instrukcją.
- Kontrola techniczna: Należy sprawdzić stan techniczny maszyny: weryfikujemy uszkodzenia mechaniczne, poziom płynów, działanie kluczowych elementów (sterowanie, sygnalizacja) oraz poziom naładowania baterii. Nawet jeśli doskonale znamy dane urządzenie, musimy mieć świadomość, że do niebezpiecznej awarii mogło dojść podczas poprzedniej zmiany.
- Bezpieczeństwo w magazynie: Obsługując elektryczny wózek widłowy, zawsze pamiętaj, że pracujesz w przestrzeni, w której odbywa się ruch ludzi i maszyn. Podejmowanie zbędnego ryzyka i brawura są niedopuszczalne.
- Umiejscowienie ładunku: Zwracaj uwagę na umiejscowienie ładunku na widłach, zapoznając się z tabelą spadków udźwigu.
Pomieszczenia do ładowania:
Przepisy jasno definiują wymagania co do pomieszczeń, w których ładowane są wózki widłowe elektryczne. Podstawą prawną jest Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku. Planując przestrzeń dedykowaną do ładowania wózków, należy zadbać m.in. o minimalną wysokość pomieszczenia (2 metry) oraz zachowanie szczególnych środków ostrożności ze względu na ryzyko wycieku kwasu i wydzielanie się gazu podczas procesu ładowania (jeśli dotyczy baterii kwasowych).
Zalety wózków widłowych elektrycznych
Wózki widłowe elektryczne wyróżniają się na tle innych urządzeń transportu bliskiego - wózków spalinowych, gazowych czy hybrydowych - szeregiem kluczowych zalet:
- Niska emisyjność i ekologia: Zerowa emisja spalin sprawia, że sprzęt ten może być wykorzystywany zarówno na świeżym powietrzu, jak i wewnątrz pomieszczeń - również tych całkowicie zamkniętych i słabo wentylowanych. Elektryczny widłak nie stanowi zagrożenia dla operatorów, osób postronnych, ani przewożonego towaru, co jest szczególnie doceniane w przemyśle kosmetycznym, farmaceutycznym, spożywczym i elektronicznym. Jest to również dobry wybór dla firm, które stawiają na zrównoważony rozwój i chcą ograniczać ślad węglowy.
- Niski poziom hałasu: Wózki elektryczne pracują niezwykle cicho (ok. 70 dB), co znacząco podnosi komfort pracy operatora i osób postronnych, eliminując potrzebę używania specjalnych zatyczek do uszu.
- Wysoka wydajność i efektywność: Nowoczesne wózki elektryczne (ciągle ulepszane w zakresie osiągów) zapewniają wysoką wydajność. Połączenie zaawansowanej elektroniki sterującej, systemów wspomagania i elastycznych konfiguracji baterii sprawia, że wózki widłowe elektryczne oferują wysoką wydajność przy optymalnym zużyciu energii. Wózki Jungheinrich wykorzystują technologię prądu zmiennego, która ogranicza zużycie energii.
- Łatwość obsługi: Wózki elektryczne są zaprojektowane tak, by operator miał wszystkie elementy sterujące w zasięgu ręki. Odbycie jednego kursu UDT wystarcza, by móc pracować z każdym modelem wózka, niezależnie od tego, czy mowa o wersjach czołowych, unoszących czy innych. Modele z dyszlem są łatwą w obsłudze alternatywą dla ręcznych wózków paletowych, odpowiednią dla mało doświadczonych pracowników.
- Komfort pracy operatora: Standardem w wózkach widłowych elektrycznych jest komfortowe miejsce pracy operatora. Przestronna kabina, ergonomiczny fotel, dobrze rozmieszczone elementy sterujące i doskonała widoczność na widły oraz otoczenie pomagają ograniczyć zmęczenie w trakcie zmiany i zwiększają bezpieczeństwo. W wybranych wózkach widłowych elektrycznych unoszących wygodne fotele dla operatorów zapewniają najlepszą widoczność i komfort obsługi (pozycja bokiem do kierunku jazdy). Modele STILL RX są wyposażone w inteligentny komputer pokładowy STILL Easy Control, który na bieżąco prezentuje najważniejsze informacje o stanie wózka.
- Uniwersalność i elastyczność: Wózki elektryczne są dopasowane do potrzeb i bez problemu mogą pracować zarówno na zewnątrz, jak i wewnątrz budynków, w tym w chłodniach czy centrach dystrybucyjnych. Baterie litowo-jonowe są przystosowane do pracy w wielkopowierzchniowych magazynach oraz do eksploatacji na zewnątrz, podczas mrozu i opadów atmosferycznych.
Wybór i zakup wózka widłowego elektrycznego
Wybór wózka widłowego elektrycznego to inwestycja, która może znacząco wpłynąć na efektywność pracy w firmie. Aby tak się stało, warto poświęcić nieco czasu na zastanowienie się, jakie są potrzeby firmy. Cena powinna być tylko jednym z kryteriów. Należy odpowiedzieć sobie na pytania, jak często będzie użytkowany wózek, czy będzie służył do przewożenia ciężkich towarów oraz czy będą korzystali z niego doświadczeni, czy raczej początkujący pracownicy.
Czynniki do rozważenia:
- Udźwig (nośność nominalna): Może wynosić już od 1,2 t aż do około 15 t.
- Wysokość podnoszenia: Elektryczne wózki posiadają maksymalną wysokość podnoszenia ładunków do około 6 metrów, a wózki systemowe VNA nawet powyżej 17 metrów.
- Typ jednostki zasilającej: Wybór między bateriami kwasowo-ołowiowymi, żelowymi, litowo-jonowymi czy litowo-żelazowo-fosforanowymi.
- Intensywność pracy: Występują wózki widłowe elektryczne przeznaczone do okazjonalnej (do 4 godzin dziennie) eksploatacji, ale również do pracy w trybie wielozmianowym. STILL oferuje wersje od 24 do 80 V, co umożliwia dobranie mocy i wydajności do rodzaju ładunku, wysokości składowania i intensywności pracy.
- Wyposażenie i indywidualne cechy: Poszczególne modele różnią się parametrami baterii, zawieszeniem i wyposażeniem.
Koszty zakupu i eksploatacji:
- Cena nowego wózka: Nowy elektryczny wózek widłowy pochodzący od znanego producenta wycenia się na około 70 000 zł wzwyż. Jest to nieco drożej niż wózki spalinowe (od 65 000 zł), jednak cena ta uwarunkowana jest większym komfortem pracy (brak emisji spalin, cicha praca).
- Cena używanego wózka: Cena używanego wózka elektrycznego jest znacznie niższa niż kwota, jaką trzeba zapłacić za nowe urządzenie, potrafi być tańszy od nowego urządzenia o 30% do nawet 50% w przypadku starszych modeli. Ostateczną kwotę zakupu definiują stan techniczny, rok produkcji, wyposażenie oraz informacje zawarte w resursie wózka widłowego.
- Koszty eksploatacji: Choć przez wiele lat elektryczne wózki widłowe były uznawane za droższe w eksploatacji niż spalinowe, nowoczesne technologie, takie jak akumulatory litowo-jonowe, szybkie ładowanie i systemy odzyskiwania energii, znacząco obniżają te koszty.
Doradztwo i testy:
Aby spośród bogatej oferty wybrać odpowiedni wózek widłowy elektryczny, warto skonsultować się z doradcą, który dobierze dany model do konkretnej eksploatacji. Firmy często oferują bezpłatne testy wybranej maszyny, którą dostarczają do magazynu klienta, co pozwala na praktyczne sprawdzenie wózka w realnych warunkach pracy.
