Wózek Widłowy: Budowa, Zasada Działania i Specjalistyczne Typy

Wózki widłowe, nazywane również wózkami jezdniowymi, stanowią zróżnicowaną kategorię maszyn stosowanych w transporcie wewnątrzzakładowym. Mianem wózka jezdniowego określa się pojazd kołowy o ruchu przerywanym i ograniczonym zasięgu, który przystosowany jest do podnoszenia, uniesienia, pchania, ciągnięcia, spiętrzania lub układania w stosy dowolnego rodzaju ładunku.

Czym jest wózek widłowy?

Wózki widłowe są używane do podnoszenia i przenoszenia ciężkich ładunków. Są one niezastąpione w wielu gałęziach przemysłu, takich jak magazyny, centra dystrybucyjne, fabryki czy budownictwo.

Podstawowe typy wózków jezdniowych

• Wózki unoszące: Pojazdy przeznaczone do unoszenia ładunku na wysokość niezbędną do jego przemieszczenia, zazwyczaj do kilkudziesięciu centymetrów. Wykorzystuje się je jedynie w przypadku towarów nisko położonych, zwłaszcza na posadzkach, a także podczas rozładunku i załadunku samochodów ciężarowych.
• Wózki naładowne (platformowe): Pojazdy, na które ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych niezwiązanych z samym wózkiem.
• Wózki ciągnikowe i pchające: Wózki przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych.
• Wózki podnośnikowe: Urządzenia transportu wewnątrzzakładowego służące do pionowego albo poziomego transportu ładunków, pozwalające na ich składowanie na różnych wysokościach, w granicach określonych ich konstrukcją.
• Wózki z bocznym mechanizmem podnoszenia: Wózki z masztem lub karetką z widłami, które mogą być wysuwane lub wciągane wzdłuż wózka.

Budowa i podstawowe elementy wózka widłowego

Wózki widłowe składają się z kilku podstawowych elementów, które wpływają na ich działanie. Każdy wózek widłowy jest wyposażony w kilka podstawowych układów jezdniowych, które są odpowiedzialne za wykonywane przez niego funkcje, czyli przewożenie, podnoszenie i opuszczanie ładunków.

Kluczowe układy

• Karetka: Czołowa płyta pojazdu zamontowana do masztu, na której mocowane są widły.
• Maszt: Pionowa konstrukcja, po której przemieszczają się widły, umożliwiając podnoszenie ładunków.
• Widły: Elementy służące do podnoszenia i transportowania ładunków, najczęściej umieszczonych na paletach.

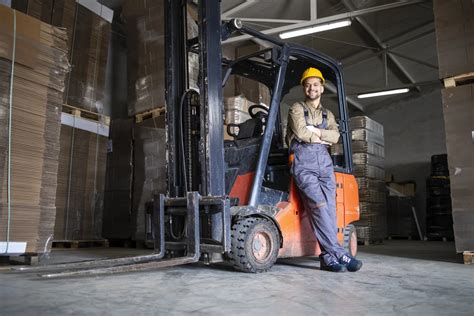

• Kabina operatora: Przeznaczona do operowania pojazdem. Znajdują się w niej elementy takie, jak: kierownica, dźwignie oraz pedały umożliwiające sterowanie całym pojazdem. Współczesne wózki widłowe są wyposażone w ergonomiczne fotele, które zapewniają odpowiednią pozycję operatora, redukując zmęczenie.

Jak działa wózek widłowy?

Z punktu widzenia zadań, które ma do wykonania wózek widłowy, najważniejszy jest dla niego sprawny układ podnoszenia. Wózek podnośnikowy widłowy to urządzenie, które wykorzystuje się do pobierania towaru z regału, podnoszenia go i opuszczania w pionie, a także do przewożenia towarów na terenie magazynu. W przypadku większości wózków widłowych podnośnikowych przewożone przedmioty znajdują się na paletach.

Proces podnoszenia i transportu ładunków

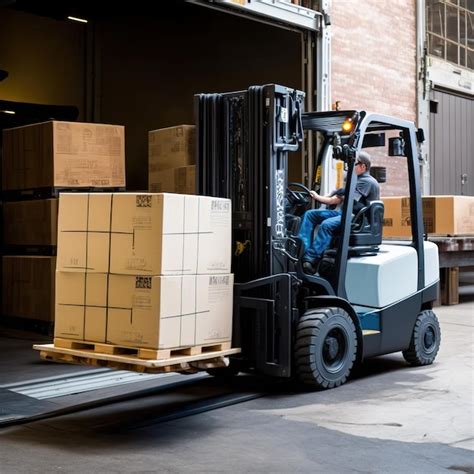

Aby pobrać towar z półki, operator uruchamia widły, które przesuwają się po maszcie na odpowiednią wysokość. Następnie widły wsuwają się pod paletę, podnoszą ją lekko do góry i opuszczają na dół. W tej pozycji, gdy ładunek znajduje się maksymalnie blisko podłoża, można przetransportować go w wybrane miejsce. Napęd elektryczny zastosowany w wózkach widłowych pozwala im sprawnie i bez żadnych problemów obsługiwać ładunki bez względu na intensywność pracy w magazynie.

Wózki widłowe elektryczne - zasada działania i zalety

Obecnie najczęściej wybieranymi spośród wózków jezdniowych z napędem mechanicznym są wózki widłowe elektryczne. Jednym z najważniejszych powodów ich popularności jest duża dostępność i różnorodność urządzeń z tego rodzaju napędem.

Napęd akumulatorowy

Tym, co łączy wszystkie wózki widłowe elektryczne oraz urządzenia podnośnikowe, jest napęd akumulatorowy. Każdy z pojazdów za źródło energii posiada wymienny, ładowany akumulator (określany także inaczej jako bateria). Konieczne jest również przygotowanie bezpiecznego stanowiska, gdzie pojazdy będą mogły być zaparkowane na czas podpięcia do zasilania. Stanowisko powinno być wyposażone w odpowiednie środki bezpieczeństwa. Ważne jest także czuwanie nad właściwym stanem technicznym akumulatora. Nowoczesne akumulatory litowo-jonowe stanowią coraz częściej preferowane rozwiązanie, zwłaszcza w środowiskach, gdzie ważna jest efektywność energetyczna, niskie koszty eksploatacji i ekologia. Oferują one znacznie wyższą efektywność energetyczną niż tradycyjne modele spalinowe, dłuższą żywotność baterii oraz redukują emisję szkodliwych substancji.

Ekologia i cicha praca

Elektryczne wózki widłowe są uznawane za najbardziej ekologiczne spośród wszystkich urządzeń magazynowych wyposażonych w napęd mechaniczny. Ponieważ są wyposażone w akumulatory, nie emitują do środowiska spalin, przez co nie przyczyniają się w tak dużym stopniu do zanieczyszczenia powietrza. Można z nich również bez obaw korzystać we wszelkiego typu pomieszczeniach zamkniętych - co niemożliwe jest w przypadku wózków widłowych spalinowych. Dodatkowym atutem wynikającym ze specyficznego rodzaju napędu jest również cicha praca urządzenia.

Parametry i uniwersalność

W zależności od modelu, elektryczne wózki posiadają maksymalną wysokość podnoszenia ładunków do około 6 metrów oraz maksymalną wartość udźwigu do 5-6 ton. Istotnym atutem wózków widłowych elektrycznych jest również fakt, że są one niezwykle uniwersalne: bez problemu mogą pracować zarówno na zewnątrz, jak i wewnątrz budynków. W tej kategorii znaleźć można różnorodne modele pojazdów, które dysponują dużymi możliwościami udźwigu.

Wózek widłowy systemowy a standardowy - różnice i zastosowania

Zarówno wózek systemowy, jak i standardowy akumulatorowy wózek widłowy są zasilane za pomocą energii elektrycznej. Oba rodzaje urządzeń służą także do podnoszenia i transportu wewnątrzmagazynowego towarów umieszczonych na paletach. Na tym jednak podobieństwa się kończą.

Systemowy wózek widłowy jest zaawansowanym urządzeniem, które zapewnia wydajną pracę w specyficznych warunkach: długich, wąskich korytarzach, w których trudno manewruje się „zwykłym” wózkiem. Wózek widłowy systemowy najlepiej sprawdzi się w dużych magazynach, gdzie kompletacja towaru odbywa się na sporych wysokościach.

Automatyzacja i nawigacja

Wózek widłowy systemowy może, ale nie musi być wózkiem automatycznym. Standardowe wózki systemowe mogą zostać wyposażone w komponenty automatyki i dodatkowego bezpieczeństwa, tak by automatycznie wykonywały zadania transportowe. Takie urządzenia sprawdzą się podczas powtarzalnych procesów, gdzie maszyny mogą zastąpić człowieka.

Zastosowanie systemowych wózków widłowych z nawigacją częściowo zautomatyzuje procesy składowania towarów i odciąży operatorów, zwiększając jednocześnie wydajność pracy.

Korzyści z zastosowania wózków systemowych

Korzystanie z wózków widłowych systemowych stanowi szansę na pełne wykorzystanie potencjału magazynu. W przypadku zastosowania urządzeń do wąskich korytarzy roboczych, można zwiększyć liczbę regałów w przestrzeni hali. Przykładowo, wykorzystanie wózków systemowych Jungheinrich EKX pozwala zwiększyć powierzchnię magazynową nawet do 30%, co zmniejsza średni koszt miejsca paletowego.

Przegląd modeli wózków systemowych

Oferta wózków systemowych obejmuje urządzenia o różnym udźwigu maksymalnym i różnej wysokości podnoszenia, przeznaczone do pracy w standardowych magazynach oraz wysokiego składowania:

• EFX 410/413: Wózki z obrotową karetką wideł, sprawdzające się w wąskich i szerokich korytarzach oraz w strefie przedregałowej. To klasyczne modele z kabiną „man down” (operator pozostaje na dole), z fotelem operatora ustawionym przodem do kierunku jazdy, co zapewnia doskonałą widoczność i bezpieczeństwo.
• EKX 410/412/514/516k/516: Wózki stworzone z myślą o magazynach wysokiego składowania, zdolne do obsługi półek położonych na wysokości nawet 18 m. Są to wózki typu „man up” - kabina operatora unosi się wraz z widłami, co pozwala na precyzyjne wykonywanie pracy. Wyposażone są w opatentowaną technologię tłumienia drgań, co pozwala na pracę na nierównym podłożu.
• ETX 513/515: Wydajne wózki systemowe, które mogą być wyposażone w system wspomagający warehouseNAVIGATION, podnoszący wydajność operacji magazynowych i zmniejszający ryzyko błędnych przejazdów dzięki rozpoznaniu stref w magazynie poprzez RFID.
• ETX 515a: Automatyczne wózki systemowe posiadające rozwiązania pozwalające na optymalną pracę przez 24 godziny na dobę, 7 dni w tygodniu. Mogą być wyposażone m.in. w systemy dokładnego pozycjonowania, sterowania na zakrętach, centrowanie i kontrolę obrysu jednostek ładunkowych. Wszystkie informacje związane z pracą urządzeń są widoczne na panelu AGV.

Innowacje w technologii wózków widłowych

Innowacje w produkcji wózków widłowych wpływają na efektywność, bezpieczeństwo i wydajność operacji związanych z transportem wewnętrznym.

Indywidualne dostosowanie i bezpieczeństwo

Jednym z istotnych trendów jest rosnące zapotrzebowanie na maszyny dostosowane do konkretnych potrzeb i zadań. Wózki widłowe coraz częściej są produkowane na indywidualne zamówienie, co pozwala przedsiębiorcom dokładnie dopasować sprzęt do swoich operacji. Zmiany technologiczne w konstrukcji wózków widłowych mają na celu przede wszystkim zwiększenie bezpieczeństwa pracy dla operatora i innych pracowników. Wprowadzenie zaawansowanych systemów monitorowania i kontroli pozwala na identyfikację potencjalnych zagrożeń oraz szybką reakcję w razie potrzeby.

Zaawansowane systemy podnoszenia i napędu

Współczesne wózki widłowe wyposażone są w zaawansowane systemy podnoszenia, które umożliwiają precyzyjne manipulowanie towarem. Napęd wózków widłowych to kolejna dziedzina, która uległa znacznym zmianom. W miarę jak świadomość ekologiczna przedsiębiorstw rośnie, producenci skupiają się na tworzeniu wózków widłowych hybrydowych i elektrycznych, które oferują znacznie wyższą efektywność energetyczną niż tradycyjne modele spalinowe.

Ergonomia i akumulatory litowo-jonowe

Operatorzy wózków widłowych spędzają długie godziny na pracy za kierownicą, dlatego niezwykle istotne jest zapewnienie im komfortu i ergonomii. Współczesne wózki widłowe są wyposażone w ergonomiczne fotele, które zapewniają odpowiednią pozycję operatora, a dzięki temu redukują zmęczenie. Obecnie jedną z najważniejszych i obiecujących technologii w zakresie zasilania dla różnych rodzajów pojazdów, w tym wózków widłowych, stanowią akumulatory litowo-jonowe. Są one coraz częściej preferowanym rozwiązaniem w zakresie zasilania wózków widłowych, zwłaszcza w środowiskach, gdzie ważna jest efektywność energetyczna, niskie koszty eksploatacji i ekologia.

Bezpieczna obsługa i zasady jazdy wózkiem widłowym

Praca z wózkami widłowymi wymaga odpowiedniej wiedzy i umiejętności, aby zapewnić bezpieczeństwo operatora i otoczenia. Każdy operator powinien znać i stosować się do obowiązujących przepisów dotyczących pracy z wózkami widłowymi, używać odpowiedniego sprzętu ochronnego oraz regularnie sprawdzać stan techniczny wózka.

Wymagane uprawnienia

Do obsługi wózków widłowych potrzebne są uprawnienia z kategorii I WJO, II WJO lub III WJO (zależnie od rodzaju wózka). Takie uprawnienia wydaje Urząd Dozoru Technicznego osobom, które ukończyły odpowiedni kurs i zdały egzamin teoretyczny oraz praktyczny.

Przygotowanie do pracy

1. Zapoznanie się z instrukcją obsługi wózka widłowego. Zawarte są w niej wszystkie najważniejsze kwestie i informacje techniczne dotyczące pojazdu.
2. Sprawdzenie stanu technicznego pojazdu. Operator powinien opierać się głównie na adnotacjach zawartych w książce eksploatacji wózka oraz samodzielnie przeprowadzonych oględzinach, zwracając uwagę na mechaniczne uszkodzenia czy ewentualne wycieki w pojeździe (dotyczy to także uszkodzeń karetki, wideł czy masztu).
3. Upewnienie się, że akumulator nie ma wyłącznika bezpiecznika w pozycji OFF. Jeśli nie, można przystąpić do umieszczenia kluczyka w stacyjce.
4. Po przekręceniu kluczyka do pozycji 2., w wózku zaświecą się kontrolki i włączy podgrzewanie silnika.
5. Po uruchomieniu silnika zaleca się krótkie, chwilowe wciśnięcie obydwu pedałów akceleratora. Po ich zwolnieniu zgasnąć powinny wszystkie kontrolki (smarowania i ładowania).

Zasady bezpiecznej jazdy i manewrowania

Praktyczne umiejętności powinny być oczywiście poparte wiedzą teoretyczną oraz znajomością kilku podstawowych zasad obsługi wózka widłowego:

• Zawsze należy kierować się przede wszystkim zdrowym rozsądkiem. Nie należy podejmować się działań, które wydają się niebezpieczne czy ryzykowne.
• Podczas jazdy wózkiem widłowym trzeba mieć na względzie przede wszystkim konieczność umieszczenia wideł we właściwej transportowej pozycji oraz odchylenie masztu wózka do tyłu.
• Należy unikać gwałtownych ruchów, przyspieszeń czy hamowań, które mogą prowadzić do utraty kontroli nad wózkiem czy przewrócenia ładunku.
• Wykluczone jest także opuszczanie pojazdu w momencie, gdy pracuje jego silnik.
• Po wykonaniu wszystkich powyższych czynności można przystąpić do jazdy.

Ładunek i jazda na pochyłościach

• Zawsze należy zwracać szczególną uwagę na właściwe umieszczenie ładunku na widłach wózka. Waga ładunku nie powinna być wyższa niż udźwig nominalny, do tego powinien on stabilnie trzymać się na widłach. Manipulowanie często kilku tonowymi ładunkami wiąże się z dużą odpowiedzialnością.
• W wypadku poruszania się wózka po terenie pochyłym, zalecane jest unikanie zatrzymania, ruszania i załadowywania wózków widłowych na pochyłości. W trakcie jazdy po pochyłym terenie, przód wózka z ładunkiem zawsze powinien być zwrócony w stronę wzniesienia.
• Celem wykonania manewru na pochyłości w poprawny sposób, trzeba przycisnąć pedał od hamulca roboczego, odblokować postojowy hamulec, zaś później dociskając miarowo odpowiedni pedał akceleratora powoli zwolnić roboczy hamulec.
• Takie pojazdy nie powinny przewozić ładunków mających masę większą, aniżeli ich maksymalny udźwig.

Jeżdżenie wózkiem widłowym nie jest takie proste. W pracy operatora wózków widłowych liczy się nie tylko koncentracja i skrupulatność, ale także umiejętność oszacowania odległości (np. w trakcie obsługi wózków widłowych wysokiego składowania o wysokości podnoszenia nawet do kilkunastu metrów). Aby zapewnić sprawną oraz bezpieczną jazdę wózkiem widłowym, trzeba dbać o to, aby korzystać z niego tylko zgodnie z instrukcją od producenta.
