Widły do Wózków Widłowych: Znaczenie, Konserwacja, Renowacja i Malowanie Wózków

Wózki widłowe są wykorzystywane w wielu różnych branżach. Ich główne zalety to uniwersalność, mobilność oraz możliwość efektywnego wykonywania zadań, które do tej pory były czasochłonne. Mimo swojej stosunkowo nieskomplikowanej konstrukcji, wózek widłowy to zaawansowany system, w którym współpracuje ze sobą wiele elementów.

Budowa i Rodzaje Wideł Widłowych

Najważniejszym elementem wózka widłowego, który wchodzi w skład układu podnoszenia, są widły. Widły do wózków widłowych stanowią rodzaj wymiennego osprzętu, montowanego w pojazdach w celu wykonywania czynności unoszenia, utrzymywania podczas transportu i rozmieszczania ładunków. Stanowią one nieodłączny element prawie każdego wózka widłowego (jedynym wyjątkiem są platformy robocze, które ze względu na swoje zastosowanie oraz przeznaczenie nie wymagają montażu tego typu osprzętu). Na co dzień wyposażone w nie są zarówno wózki elektryczne, jak i spalinowe, wózki terenowe, a także popularne paleciaki.

Widły występują w różnej formie, co sprawia, że możemy wyodrębnić kilka ich rodzajów, w tym m.in.:

• Standardowe (zawieszane na karetce)
• Widły przykręcane
• Widły z zaczepem typu PIN
• Widły powlekane

Różnice pomiędzy poszczególnymi rodzajami wideł do wózków widłowych opierają się w głównej mierze na sposobie ich montażu. Szeroki wybór różnych rodzajów (a także długości) wideł do wózków widłowych pozwala na zakup osprzętu, który idealnie sprawdzi się w każdej codziennej pracy wózka, podczas wykonywania różnego typu działań - w tym np. transportu dwóch palet jednocześnie czy unoszenia niewymiarowych, długich ładunków.

Widły mają oznaczenia, które informują o takich parametrach, jak szerokość, grubość, długość, a także maksymalny udźwig i środek ciężkości. Udźwig wideł wyznacza się, biorąc pod uwagę udźwig maksymalny wózka widłowego. Prawidłowe oznaczenie klasy (oraz typu) karetki pojazdu jest niezbędne w celu dobrania odpowiednich wideł do wózków widłowych. Wszystkie z powyższych informacji znajdują się także w dokumencie potwierdzającym wszystkie dane dotyczące wymiarów i parametrów wideł - nazywanym „Świadectwem Zgodności”.

Dlaczego Widły Są Kluczowe dla Bezpieczeństwa?

Wózki widłowe narażone są na intensywną eksploatację, a co za tym idzie - na awarie i zmęczenie materiału. Jednym z elementów podatnych na awarie są właśnie widły. Podczas codziennej pracy to właśnie one są najbardziej obciążone. Ze wszystkich elementów wózka widłowego to właśnie widły są najważniejsze pod kątem bezpieczeństwa. W związku z tym, że mają kontakt z towarem i są w ciągłym ruchu, są mocno narażone na zużycie, obtarcia i wygięcia, nawet przy prawidłowym użytkowaniu. Nierzadko operatorzy (zazwyczaj nieświadomie) przekraczają dopuszczalne granice ładowności. Do tego, ze względu na dużą długość i odległość od osi pojazdu, widły są narażone na uderzenia przy manewrowaniu, szczególnie w ciasnych magazynach. Dobry stan wideł w wózkach widłowych jest bardzo ważny.

Kontrola i Konserwacja Wideł

Z tego względu zaleca się, aby często kontrolować stan techniczny wideł, w szczególności sprawdzać, czy nie pojawiły się na nich żadne odkształcenia i pęknięcia oraz czy zaczepy nie uległy starciu. Istnieje kilka istotnych parametrów, które warto sprawdzić, poddając kontroli stan techniczny wideł do wózka widłowego.

Norma ISO 5057

Zgodnie z normą ISO 5057, która jest dokumentem stosowanym powszechnie nie tylko w Polsce i wedle którego przeprowadza się wszystkie oficjalne kontrole, zaleca się przeprowadzanie kontroli wideł nie rzadziej niż raz w roku. Kontrola ta powinna być wykonana przez osobę posiadającą odpowiednie przeszkolenie i uprawnienia (w praktyce jest to najczęściej pracownik serwisu). Aktualna wersja normy pochodzi z 2022 roku, uwzględnia więc współcześnie używane materiały, a także osiągi widlaków.

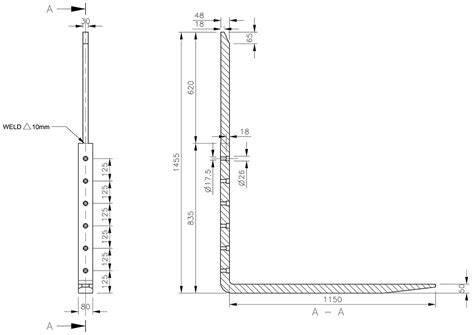

Kluczowe Parametry Kontroli Wideł

Kontrola wideł obejmuje kilka istotnych pomiarów i oględzin:

• Pomiar grubości wideł: Jest to podstawowy pomiar. Widły zużywają się zarówno od tarcia o podłoże, jak i przy przewożeniu ładunków. Pomiar można przeprowadzić mikrometrem, suwmiarką lub specjalnym przyrządem. Wystarczy zmierzyć grubość wideł na pionowym odcinku, który nie podlega zużyciu - to nasza wartość referencyjna. Następnie należy powtórzyć pomiar na powierzchni poziomej. Standardowo przyjmuje się punkt w odległości 50 mm od zgięcia widły, choć zdarza się, że producenci zalecają inaczej. Gdy widoczne jest inne najbardziej zużyte miejsce, kontrolę trzeba przeprowadzić także tam.
• Sprawdzenie kąta rozwarcia wideł: Wygięte widły oznaczają osłabienie materiału na zgięciu, mogą też spowodować upadek ładunku. W większości modeli kąt ich rozgięcia powinien wynosić 90 stopni. Aby go zmierzyć, należy zaznaczyć dwa punkty w odległości 500 mm od zgięcia - jeden na poziomej części, a drugi na pionowej. Odległość między nimi w przypadku kąta prostego powinna wynosić dokładnie 707 mm, a wartość dopuszczalna mieści się w zakresie 695-713 mm.
• Sprawdzenie prostoliniowości (równości): Aby sprawdzić widły pod tym kątem, wystarczy położyć na nich prosty profil. Należy zmierzyć odległość od górnej krawędzi czubka widły do jej płaszczyzny wyznaczonej przez profil. Jej wartość powinna wynosić tyle, co długość widły podzielona przez 66.
• Wzajemne wygięcie wideł: To wygięcie wideł względem siebie, jeden z ważniejszych parametrów związany ze stabilnością ładunku.
• Oględziny powierzchni wideł: Norma nakazuje także dokładnie obejrzeć widły pod kątem pęknięć, odkształceń, uszczerbków, łącznie z hakami mocującymi.

Jeżeli zauważymy, że któryś z parametrów wideł nie odpowiada wskazanym normom, należy przeprowadzić niezbędne działania w celu naprawy lub wymiany elementu.

Regeneracja czy Wymiana Wideł?

Regeneracja, czyli odnowienie części, jest często wybieranym rozwiązaniem, gdyż cena tego typu naprawy jest znacznie niższa niż zakup części nowej. Nie zawsze jednak regeneracja wideł jest możliwa. Widły wózka widłowego mogą być poddane tego rodzaju zabiegowi, jeżeli stopień ich uszkodzenia wynosi maksymalnie 10%. Regeneracja wideł, w których uszkodzenie jest większe, przestaje być opłacalna.

Naprawy nie można wykonać także w przypadku uszkodzeń mechanicznych wideł, ich skręcenia lub złamania. Wówczas konieczna jest wymiana elementu. Powinno to nastąpić także wtedy, jeżeli kąt rozwarcia między widłami przekracza 3% oryginalnej wartości. Jako że to właśnie widły podtrzymują ciężar przewożonych towarów, należy ze szczególną starannością podchodzić do oceny ich stanu technicznego. Widły do wózka widłowego są ważnym elementem budowy tego pojazdu. To na nich spoczywa odpowiedzialność za bezpieczne uniesienie i podtrzymywanie ładunku.

Kompleksowa Renowacja Wózka Widłowego

W obecnej sytuacji ekonomicznej zakup nowego urządzenia może okazać się sporym wysiłkiem finansowym nawet dla dużej firmy. Jeśli nowa maszyna nie jest brana pod uwagę, a wynajem wózków widłowych nie jest preferowaną opcją, warto zastanowić się nad kompleksową odnową posiadanej floty. Renowacja wózków widłowych to proces odnawiania maszyn w różnym stanie technicznym, od drobnych poprawek po kompleksową rewitalizację zniszczonych wózków.

Proces Renowacji - Od Diagnostyki po Odnowę Wizualną

Renowacja sprzętu to kilkuetapowy proces:

1. Profesjonalna kontrola wstępna: Rozpoczyna się od kontroli, w ramach której sprawdzane są wszystkie komponenty wózka widłowego - od wideł, przez przeciwwagę, podwozie, hamulce, aż po opony.
2. Sporządzenie protokołu technicznego: Na jego podstawie uszkodzone i zużyte elementy są wymieniane na oryginalne części zamienne. Firmy serwisowe o ugruntowanej pozycji na rynku mają też dostęp do nieraz dużo tańszych zamienników, które nie ustępują jakością oryginalnym materiałom od znanych producentów. W trakcie renowacji wózka może dojść do sytuacji, że znajdziemy uszkodzenia niewidoczne pod warstwami brudu lub występujące w niedostępnych miejscach. Przy okazji demontażu można precyzyjnie sprawdzić stan fabrycznych spawów, łączeń i stan całej konstrukcji. Dzięki temu, że układy maszyny rozłożone są na części pierwsze, mamy lepszy widok na to, czy nie występują na nich pęknięcia. Taki przegląd zapobiegnie niebezpiecznym sytuacjom, które mogłyby wystąpić podczas pracy.
3. Przegląd masztu: W procesie renowacji wózka widłowego bardzo istotny punkt stanowi przegląd masztu. Jest to jeden z najistotniejszych elementów budowy wózka widłowego, od którego zależy bezpieczeństwo i wydajność pracy.
4. Regeneracja i wymiana komponentów: Prace renowacyjne obejmują też regenerację akumulatorów i wymianę poszczególnych ogniw (w przypadku wózków elektrycznych), montaż instalacji gazowych (w wózkach widłowych LPG). Testowany i regulowany jest układ kierowniczy, naprawiane są elementy hydrauliki siłowej. Wymieniane są materiały eksploatacyjne, takie jak płyny hydrauliczne, olej, filtry.
5. Kontrola końcowa: Wymianę poszczególnych komponentów weryfikuje kontrola końcowa.
6. Ostateczna wizualna odnowa kosmetyczna: Ocena wyglądu nadwozia i obudowy wózka widłowego może jednak zaburzać jego potencjał techniczny. Dlatego finałem całego procesu jest ostateczna wizualna odnowa kosmetyczna.

Korzyści z Renowacji Wózków Widłowych

Jeżeli bierze się pod rozwagę opcję renowacji wózka widłowego, to oznacza, że do tej pory maszyna sprawdzała się w danym środowisku pracy i przy wykonywanych operacjach. Duże znaczenie ma tutaj także siła przyzwyczajenia - do obsługi, ułożenia elementów sterujących, funkcji dodatkowych czy nawet wymiarów urządzenia. Inną niekwestionowaną zaletą jest oszczędność kosztów. W niektórych przypadkach można zaoszczędzić nawet do 30-40% ceny nowego sprzętu. To tylko na dobry początek, bo przy dalszej eksploatacji będą zauważalne kolejne atuty. Części zamienne do starszych modeli są bowiem tańsze o 25-30% niż do nowych wózków, a przy intensywnym zużyciu naturalna będzie potrzeba ich wymiany. Jednocześnie, tak samo jak nowe komponenty, podlegają one gwarancji producenta, co umożliwia spokojną pracę. Całkowity poziom korzyści będzie zależny od rodzaju i wielkości danego urządzenia oraz stopnia jego eksploatacji.

Znaczenie Estetyki i Malowania Wózków Widłowych

Dbanie o estetykę wózka widłowego to nie tylko kwestia wyglądu, ale również profesjonalizmu i wizerunku firmy. Choć wózki widłowe są przede wszystkim maszynami roboczymi, to ich stan wizualny odgrywa znaczącą rolę - zwłaszcza w magazynach i zakładach, gdzie odwiedzają klienci czy kontrahenci. Regularne malowanie i renowacja wózka widłowego to coś więcej niż poprawa wyglądu. To również ochrona konstrukcji stalowej przed korozją, a więc przedłużenie żywotności maszyny. Z czasem lakier ulega zarysowaniom i odpryskom, co otwiera drogę korozji. Odnowa powłoki lakierniczej to doskonały moment, by jednocześnie wykonać dokładny przegląd techniczny - sprawdzić spawy, połączenia konstrukcyjne czy elementy mocujące.

Na widlaku często pojawiać się będą kolejne rysy i inne uszkodzenia, co wynika z ich przeznaczenia do przewożenia ciężkich ładunków na ograniczonej przestrzeni magazynowej, ale jego wygląd zewnętrzny jest wizytówką przedsiębiorstwa dla potencjalnego klienta. Kolor wózka może mieć również znaczenie funkcjonalne. Jasne, jaskrawe barwy (np. żółty, pomarańczowy) zwiększają widoczność wózka w hali, co przekłada się na bezpieczeństwo pracy.

Proces Malowania Wózka Widłowego

Przygotowanie Powierzchni i Wybór Farby

Aby uzyskać profesjonalny efekt malowania, konieczne jest odpowiednie przygotowanie powierzchni. Po wyczyszczeniu wszystkich elementów, ich ewentualnym wypiaskowaniu, naprawach blacharskich i szpachlowaniu przystępujemy do przygotowania powierzchni do lakierowania. Przed nałożeniem farby nie należy zapominać o odpowiednim podkładzie pod lakier. Zapewnia on przyczepność kolejnych nakładanych warstw, izoluje szpachlę od lakieru, wypełnia drobne nierówności, a dodatkowo zapewnia pewien stopień ochrony przed korozją. Dopiero po tych krokach można przystąpić do właściwego lakierowania wózka widłowego.

W branży przemysłowej stosuje się głównie farby poliuretanowe lub akrylowe. Najlepiej stosować farby akrylowe dwuskładnikowe, mieszane z utwardzaczem. Do elementów stalowych zaleca się stosowanie podkładów epoksydowych - zwiększają przyczepność i chronią przed korozją. Używając pistoletu lakierniczego, przechodzi się do nakładania farby, przy czym najlepiej tę czynność rozłożyć na większą ilość cieńszych warstw niż jedną czy dwie grubsze.

Serwisy wyposażone w lakiernie oferują pełne malowanie wózków widłowych w oryginalnych kolorach lub na życzenie klienta - zgodnie z jego preferencjami. Wybór odpowiedniego koloru i rodzaju farby do wózka widłowego ma znaczenie zarówno estetyczne, jak i praktyczne.

Dobór Koloru i Kody RAL

Dobór koloru ma nie tylko walory estetyczne - ułatwia identyfikację marki i zwiększa bezpieczeństwo. Wózki widłowe różnych producentów wyróżniają się charakterystyczną kolorystyką. Jeśli nie posiadamy oryginalnego kodu lakieru, najłatwiej jest zdemontować drobny element karoserii (np. osłonę, pokrywę chłodnicy) i udać się z nim do mieszalni lakierów samochodowych w celu dobrania najbardziej zbliżonego koloru. Wzory barw mogą różnić się w zależności od urządzenia wyświetlającego obraz. Różny może być też ostateczny odcień farby dla różnych producentów lub lakierni, które mieszały dany kolor.

Poniżej przedstawiono nazwy kolorów zastosowanych na wózkach widłowych wraz z ich kodem RAL lub innym oznaczeniem farby dla popularnych producentów:

• Clark:
  • kolor zbliżony do RAL 6039 - Włóknista zieleń (Fibrous green)
  • RAL 9005 - Kruczoczarny (Jet black)
• Daewoo:
  • RAL 1004 - Złoty żółty (Golden yellow)
  • RAL 9005 - Kruczoczarny (Jet black)
• Heli:
  • RAL 2010 - Sygnałowy pomarańczowy (Signal orange)
• Hyster:
  • RAL 1018 - Cynkowo żółty (Zinc yellow)
  • RAL 9005 - Kruczoczarny (Jet black)
• Linde:
  • RAL 2002 - Cynober (Vermillion)
  • RAL 7021 - Czarny szary (Black grey)
• Manitou:
  • RAL 3000 - Ognisty czerwony (Flame red)
• Mitsubishi:
  • S6-0132.0 - Szmaragdowy zielony (Jewel Green)
• Still:
  • RAL 2000 - Żółty pomarańczowy (Yellow orange)
  • RAL 9006 - Białe aluminium (White aluminium)
  • RAL 7021 - Czarny szary (Black grey)
• Toyota 5:
  • RAL 2009 - Drogowy pomarańczowy (Traffic orange)
  • RAL 5011 - Stalowoniebieski (Steel blue)
• Toyota 6, 7 lub 8:
  • RAL 2001 - Czerwony pomarańczowy (Red orange)
  • RAL 7024 - Grafitowy popielaty (Graphite grey)
• Toyota 7 (japońska wersja):
  • S2-0230.0 - Żółto-pomarańczowy
  • S5-0245.0 - Niebiesko-zielony
