Diagram Udźwigu Wózka Widłowego – Klucz do Bezpiecznej Pracy

Czy wózek widłowy zawsze uniesie tyle, ile podaje producent? Odpowiedź brzmi: niekoniecznie. Właśnie do tego służy diagram udźwigu wózka widłowego. Artykuł wyjaśnia, jak go czytać i dlaczego jest ważny nie tylko na egzaminie UDT, ale przede wszystkim w codziennej pracy operatora.

Czym jest diagram udźwigu wózka widłowego?

Diagram udźwigu wózka widłowego (lub inaczej tabela udźwigu, wykres udźwigu) to graficzne przedstawienie możliwości podnoszenia konkretnego wózka widłowego. Jest to informacja ujęta w formie tabeli lub wykresu, znajdująca się zawsze zarówno w dokumentacji urządzenia, jak i na jego powierzchni. Pokazuje zależność między udźwigiem a innymi parametrami - przede wszystkim wysokością podnoszenia oraz położeniem środka ciężkości ładunku.

Na takim diagramie odczytamy, jaki maksymalny ciężar może unieść dany wózek na różnych wysokościach podnoszenia i przy określonej odległości środka ciężkości ładunku od czoła wideł. Diagram uwzględnia wysokość masztu (H) oraz odległość środka ciężkości ładunku od wideł (C), które wpływają na bezpieczny udźwig. Często na diagramie znajdziemy też informacje o ewentualnej redukcji udźwigu przy użyciu dodatkowego osprzętu (np. chwytaków, przedłużek wideł), ponieważ akcesoria te zmieniają parametry wózka.

Gdzie znajduje się diagram udźwigu?

Diagram udźwigu wózka widłowego można znaleźć w dwóch miejscach:

1. Dokumentacja dołączona do pojazdu. Producent dołącza pełny diagram udźwigu do dokumentacji technicznej każdego wózka.
2. Na wózku widłowym - tabliczka znamionowa lub naklejka. Aby operator miał dane udźwigu w polu widzenia, uproszczony diagram udźwigu umieszczany jest także bezpośrednio na wózku widłowym - najczęściej w formie metalowej tabliczki znamionowej lub trwałej naklejki.

Tabliczkę znamionową można znaleźć na bocznej ścianie wózka, z przodu na kabinie, masce, wewnątrz kabiny operatora lub na maszcie, a w "paleciakach" na dyszlu. Jest to nie tylko kwestia wygody, ale i wymóg przepisów BHP - każdy wózek widłowy musi posiadać czytelną, aktualną tabliczkę znamionową z danymi udźwigu umieszczoną na pojeździe. Warto wiedzieć, że oznaczenia mogą się różnić w zależności od marki (np. na tabliczce Toyoty litery oznaczeń wyglądają inaczej, producent używa symboli A dla wysokości podnoszenia i B dla środka ciężkości), ale zasada odczytu pozostaje taka sama.

Należy rozróżniać pojęcia:

• Diagram udźwigu = tabela / wykres w dokumentacji producenta lub na wózku.
• Tabliczka znamionowa = dane obowiązkowe na wózku, zawiera najważniejsze informacje o parametrach technicznych wózka, w tym uproszczoną wersję diagramu udźwigu.

Czy wszystkie diagramy udźwigu wyglądają tak samo?

Nie - diagramy udźwigu różnią się w zależności od wózka. Każdy model pojazdu ma własną charakterystykę udźwigu określoną przez producenta, dlatego diagram opracowany jest indywidualnie dla danego modelu i konfiguracji. Różnice wynikają z wielu czynników, jak marka i model wózka, typ napędu, czy parametry konstrukcyjne masztu.

Wpływ ma też dodatkowy osprzęt - wózek wyposażony w chwytaki, przedłużki wideł czy inne akcesoria będzie miał inny diagram niż ten sam model w wersji standardowej. Dodatkowe wyposażenie, ze względu na zmianę środka ciężkości lub masy własnej osprzętu, zmniejsza dopuszczalny udźwig, co producent uwzględnia, publikując odrębny wykres dla takiej konfiguracji. Nie wolno stosować diagramów zamiennie między różnymi wózkami - wartości na nich są unikalne dla danego pojazdu i warunków jego pracy. Zawsze należy odczytywać informacje z diagramu dedykowanego konkretnemu modelowi.

Co zawiera diagram wózka widłowego?

Diagram ma postać tabeli lub wykresu i zawiera informacje o maksymalnym udźwigu dla danych parametrów - wysokości wznoszenia i odległości środka ciężkości ładunku od czoła wideł. Każdy diagram umożliwia odczytanie trzech wartości niezbędnych dla bezpiecznej obsługi wózka: udźwig nominalny, odległość środka ciężkości ładunku od czoła wideł i wysokość podnoszenia.

Jak czytać diagram udźwigu wózka widłowego?

Kluczem poprawnego „zdekodowania” wykresów jest zrozumienie sposobu zapisywania danych. Procedura odczytywania nie jest skomplikowana i składa się z kilku kroków:

1. Wyznaczenie środka ciężkości. Środek ciężkości określa się jako odległość od czoła wideł do połowy długości ładunku. Wartość tę bierze się z wymiarów ładunku - np. długości palety czy skrzyni. Jeśli ładunek ma 1200 mm, to jego środek ciężkości wypada w połowie, czyli 600 mm od czoła wideł (zakładając, że ładunek jest z jednolitego materiału). W celu jego określenia należy długość pojedynczej widły podzielić przez dwa. Warto również pamiętać, że nie zawsze znajduje się on połowie długości składowanego produktu, np. w przypadku pracy z produktami o nieregularnych kształtach.
2. Odnalezienie w tabeli dwóch wartości. Odległości środka ciężkości ładunku od czoła wideł (najczęściej dolny wiersz tabeli) oraz maksymalnej wysokości wznoszenia (zwykle skrajna lewa kolumna tabeli). Obie wartości podawane są w milimetrach. Maksymalną wysokość wznoszenia wózka można sprawdzić na tabliczce znamionowej wózka lub w dokumentacji producenta.
3. Wyznaczenie maksymalnego udźwigu. W tabeli odszukujemy pole, w którym przecinają się dwie linie: wysokość podnoszenia i odległość środka ciężkości. Odczyt polega na znalezieniu tych dwóch wartości i odczytaniu trzeciej na ich przecięciu. Liczba wpisana w tej komórce to właśnie maksymalny dopuszczalny ciężar ładunku - podawana jest w kilogramach. Jeśli ładunek jest cięższy - nie wolno go podnosić na tę wysokość.

Przykład pełnego diagramu udźwigu w formie tabeli:

• Oś pionowa = wysokość, na jaką można podnieść ładunek
• Oś pozioma = odległość środka ciężkości ładunku od czoła wideł
• Wartości w polach = maksymalny udźwig [kg]

Diagram udźwigu wózka widłowego pozwala na określenie dwu bardzo istotnych wartości:

• Maksymalna wysokość unoszenia ładunku o konkretnej wadze. Wyznacza się ją posiadając wiedzę dotyczącą wagi ładunku oraz środka jego ciężkości. Dzięki tym dwóm danym z łatwością można określić jaka jest wysokość, na którą wózek może bezpiecznie unieść swój ładunek.
• Dopuszczalna masa ładunku, gdy podana jest wysokość, na jaką należy unieść ładunek oraz jego środek ciężkości.

Diagram redukcji udźwigu - udźwig nominalny vs. zredukowany

Warto wyjaśnić pojęcia udźwig nominalny i udźwig zredukowany.

• Udźwig nominalny to maksymalna masa, jaką wózek uniesie w standardowych warunkach referencyjnych określonych przez producenta. Udźwig nominalny stanowi określoną przez producenta maksymalną wagę ładunku, jaka może zostać uniesiona przez dany wózek widłowy na określoną wysokość. W przypadku obliczenia udźwigu nominalnego należy pamiętać o zachowaniu prawidłowego, wskazanego środka ciężkości, określonego również w diagramie udźwigu wózka. Udźwig rzeczywisty to wartość, która jest bardzo charakterystyczna dla wózków unoszących. Może ona być równa bądź mniejsza od udźwigu nominalnego.
• Udźwig zredukowany to faktyczna maksymalna masa ładunku, jaką wózek może unieść - wyznaczona na nowym diagramie udźwigu sporządzonym przez konserwatora po zamontowaniu dodatkowego oprzyrządowania. Diagram udźwigu przedstawia właśnie te zredukowane wartości udźwigu dla różnych scenariuszy - są one wyznaczone przez producenta lub uprawnionego konserwatora tak, by nie przekroczyć granic stabilności i wytrzymałości wózka.

Dlaczego poprawna interpretacja diagramu jest tak ważna?

Znajomość diagramu udźwigu to klucz do bezpiecznej pracy wózkiem widłowym - zarówno na co dzień, jak i podczas egzaminu UDT. Błędna interpretacja lub lekceważenie wykresu może doprowadzić do bardzo groźnych sytuacji, przede wszystkim utraty stateczności wózka i jego przewrócenia. Przewrócenie się wózka widłowego to jedno z najpoważniejszych wypadków, które może się wydarzyć podczas pracy.

Jeżeli dochodzi do wywrotki, to najczęściej przez prędkość lub przeciążenie wózka. W kontekście przeciążenia warto podkreślić, że nie chodzi tylko o oczywiste przekroczenie udźwigu nominalnego pojazdu, lecz także o sytuacje, gdy ładunek pozornie mieści się w nominalnym limicie wagowym, ale przy danej wysokości lub daleko wysuniętym środku ciężkości przekracza dopuszczalne wartości z diagramu. Prościej mówiąc, wózek może się przewrócić nawet przy podnoszeniu ładunku lżejszego niż jego udźwig nominalny, jeśli zignoruje się zależność udźwigu od wysokości i środka ciężkości. Dlatego - poprawne odczytanie diagramu uchroni operatora przed nieświadomą utratą stabilności maszyny.

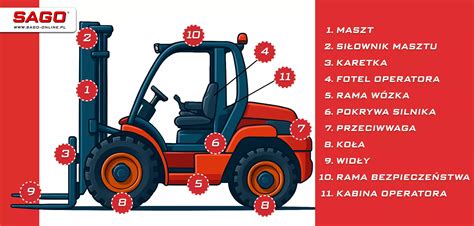

Trójkąt stateczności

Wózek widłowy ma konstrukcyjnie wyznaczone granice stabilności. Aby wózek widłowy zachował równowagę i nie przewrócił się w trakcie pracy, ważne jest zachowanie wypadkowego środka ciężkości w obrębie tzw. trójkąta stateczności (nazywanego też trójkątem stabilności czy trójkątem bezpieczeństwa).

Na stateczność wózka największy wpływ mają 3 podstawowe parametry:

• Masa ładunku
• Odległość środka ciężkości ładunku od czoła wideł
• Wysokość podnoszenia ładunku

Wraz ze wzrostem masy ładunku środek ciężkości przesuwa się w stronę ładunku, a cały układ zbliża się do krawędzi trójkąta stateczności. Zbyt duży ciężar powoduje utratę równowagi i przewrócenie się wózka. Podobnie działa zwiększanie odległości środka ciężkości od czoła wideł. Im dalej znajduje się ładunek, tym bardziej środek ciężkości przesuwa się na zewnątrz i wózek szybciej traci stabilność. Wpływ ma też wysokość podnoszenia. Im wyżej unoszony jest ładunek, tym wyżej wędruje środek ciężkości i tym łatwiej o zachwianie równowagi wózka.

Diagram udźwigu jest narzędziem, które pozwala ocenić, czy planowana operacja mieści się w tych bezpiecznych granicach.

Przykłady odczytywania wartości z diagramu udźwigu

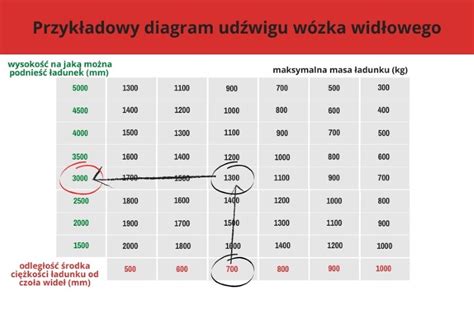

1. Mając ładunek o masie 1300 kg i środku ciężkości 700 mm - z diagramu można odczytać, iż maksymalna wysokość, na jaką można unieść ładunek o tej masie przy użyciu tego pojazdu to 3000 mm, czyli 3 metry.
2. Drugi przykład to sytuacja, gdy regały magazynowe, na których trzeba umieścić towar mają wysokość 2 metrów, a odległość środka ciężkości ładunku od czoła wideł wynosi 1000 mm. Na podstawie diagramu można wywnioskować, iż unoszony i umieszczany na tej wysokości regale ładunek nie może mieć wagi większej niż 900 kg (o ile oczywiście, jest to również zgodne z możliwościami wspomnianego regału).

W jaki sposób naturalnie połączone są te tematy? Otóż, nie ma możliwości uzyskania uprawnień UDT na wózki bez znajomości metody odczytywania diagramu udźwigu. Dlaczego umiejętne odczytywanie diagramu udźwigu wózka widłowego jest tak istotne? Wyobraźcie sobie sytuację, w której nadmiernie ciężki ładunek zostaje uniesiony na zbyt dużą wysokość. Co wtedy może się stać? Przede wszystkim, najbardziej prawdopodobny scenariusz mówi, iż wózek widłowy może utracić swoją stateczność, czyli inaczej równowagę. Następstwa mogą być opłakane w skutkach, np.:

• przewrócenie się wózka widłowego (uszkodzenie wózka/ładunku/ operatora, innego wyposażenia magazynu);
• upadek ładunku z dużej wysokości (oraz uszkodzenie/całkowite zniszczenie ładunku);
• upadek ładunku z dużej wysokości - stworzenie zagrożenia zdrowia i życia dla pracowników;
• uszkodzenie masztu wózka widłowego (np. wygięcie, odkształcenie, uszkodzenie układu podnoszenia).

Jak widać, odczytywanie danych z diagramu udźwigu wózka jest bardzo istotne i nie może przebiegać nieprawidłowo.

Diagram udźwigu na egzaminie UDT

W Polsce zagadnienie diagramów udźwigu stało się istotną częścią egzaminu UDT na operatora wózków jezdniowych. W najnowszych testach co najmniej jedno pytanie teoretyczne dotyczy diagramu udźwigu i sprawdza, czy kandydat potrafi interpretować zawarte na nim informacje.

Na egzaminie mogą paść pytania o stateczność wózka, tabliczkę znamionową, diagram udźwigu czy udźwig zredukowany. Kandydat często dostaje schematyczny diagram i musi z niego odczytać maksymalny ciężar lub wysokość podnoszenia przy zadanych parametrach. Pytania dotyczące diagramu udźwigu wózka widłowego to ważny element, pojawiający się zawsze na teoretycznym egzaminie UDT na wózki widłowe, bez względu czy egzaminowany ubiega się o uprawnienia na wózki widłowe spalinowe czy wózki widłowe wysokiego składowania. Nie można zdać egzaminu UDT, bez umiejętności odczytywania danych z diagramu. Umiejętność odczytywania informacji z diagramu udźwigu jest niezwykle istotna. Nie bez powodu sprawdza się ją podczas państwowego egzaminu UDT na operatora wózków widłowych.
