Wózki widłowe są niezbędnym elementem wyposażenia hal produkcyjnych, magazynów, a także wielu sklepów wielkopowierzchniowych. Są to urządzenia służące do transportu towarów, najczęściej palet, na krótkie odległości. Ich główne zalety to uniwersalność, mobilność oraz możliwość efektywnego wykonywania zadań, które do tej pory były czasochłonne. Wózek widłowy nazywany jest również wózkiem jezdniowym podnośnikowym - to pojazd mechaniczny kołowy o napędzie silnikowym. Przystosowany jest do transportu materiałów o znacznej masie oraz wykorzystywany w magazynowaniu i transporcie bliskim. Wózki używane są podczas rozładunków w magazynach, fabrykach i portach.
Podstawowe podziały wózków widłowych
Wózki widłowe różnią się między sobą pod względem napędu, funkcji oraz typu kierowania. Wózki jezdniowe podnośnikowe podlegają dozorowi technicznemu Urzędu Dozoru Technicznego (UDT). Mogą być one także podzielone ze względu na dozór: podlegające i niepodlegające pod UDT.
Podział ze względu na napęd
Wózki widłowe można podzielić na trzy rodzaje pod względem napędu:
- Spalinowe: Zasilane są za pomocą oleju spalinowego lub napędu gazowego LPG. Ze względu na spaliny, które wydzielają, powinny być one wykorzystywane na otwartej przestrzeni. W związku z wydzielanymi spalinami przez wózek należy zamontować w nim filtr, który znacząco je ograniczy.
- Gazowe (LPG): Są bardzo ekonomiczne ze względu na niższą cenę gazu LPG, a także ekologiczne dla środowiska. Wykorzystywane są głównie na otwartych przestrzeniach. Dostępne są jednak również modele wyposażone w specjalne filtry, które przechwytują pewną ilość wytwarzanych zanieczyszczeń, co dopuszcza je do używania w dobrze wentylowanych zamkniętych obiektach.

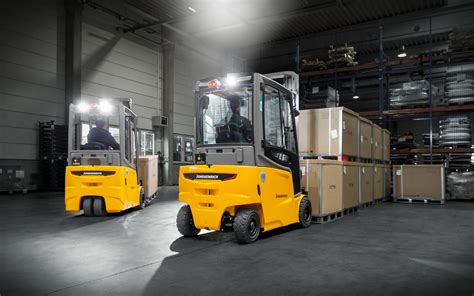

- Elektryczne (akumulatorowe): Są najbardziej popularne ze względu na ich wykorzystanie na otwartej przestrzeni oraz w pomieszczeniach zamkniętych. Pobierają energię z baterii. Muszą one spełniać normy bezpieczeństwa oraz przepisy UDT, dzięki czemu mogą być eksploatowane w magazynach i halach. Elektryczne wózki widłowe stanowią ekologiczną alternatywę dla wózków spalinowych, charakteryzują się cichą pracą i brakiem emisji spalin.
Podział ze względu na konstrukcję i funkcje
Wózki widłowe mogą spełniać szereg różnorodnych funkcji, co prowadzi do ich podziału na wiele typów:
- Wózki platformowe: Posiadają platformę do przewożenia ładunków.
- Wózki ciągnikowe: Służą do przeciągania podczepionych przyczep lub pojazdów.
- Wózki boczne (bocznego załadunku): Sprawdzają się podczas przewożenia towarów długich, określanych jako niewygodne do transportu. Podnośnik montowany jest z boku wózka, co zapewnia stabilność i gwarantuje rozłożenie przeciwwagi. Dzięki swojej konstrukcji wózek jest w stanie chwycić ładunek bokiem, po czym przetransportować go równolegle do kierunku jazdy, zachowując przy tym pełne bezpieczeństwo.
- Wózki podnośnikowe (teleskopowe): Wyróżniają się głównie dalekim zasięgiem w przód i w górę. Posiadają spory zasięg wideł, dzięki czemu możliwe jest uniknięcie dzielenia dużych i ciężkich ładunków. Są to modele uniwersalne i wielofunkcyjne, wyposażone w teleskopowy rozsuwany wysięgnik oraz napęd na 4 koła.
- Wózki wysokiego składowania: Pozwalają na szeroki zakres manewrowania pojazdem. Posiadają maszt wysuwany do przodu, który nie tylko poprawia komfort i bezpieczeństwo załadunku, ale również może podnosić i manewrować ładunkiem na dużych wysokościach, dochodzących nawet do kilkunastu metrów. Charakteryzują się możliwością podnoszenia ładunków na wysokość kilkunastu metrów, a ponadto są niewielkich rozmiarów, co ułatwia manewrowanie nawet w małych i wąskich uliczkach.
- Wózki wielokierunkowe: Wykorzystywane są w ciasnych, krętych pomieszczeniach i korytarzach. Ich kierowanie jest łatwe, gdyż posiadają kółka przednie i tylne, które ustawiają się w niezależnych kierunkach. Umożliwiają operatorowi wybranie niezależnych kierunków jazdy kół przednich oraz tylnych.
- Wózki terenowe: Wykorzystywane są najczęściej podczas budowy lub w miejscach, gdzie konieczne jest przewiezienie materiałów do trudno dostępnych miejsc. Mają na wyposażeniu zazwyczaj silniki spalinowe diesla, dzięki czemu mogą pracować nawet w niekorzystnych warunkach pogodowych.
- Wózki kontenerowe: Posiadają dużą ładowność. Najczęściej wykorzystywane są w stoczniach i portach przeładunkowych.
- Wózki antywybuchowe: Wyposażone są w specjalne zabezpieczenia, co znacząco redukuje powstawanie wybuchu.
- Wózki podwieszane: Transportowane są dzięki podczepieniu ich do ciężarówki. Dodatkowo można je transportować wraz z ich załadunkiem, a rozładunek może być przeprowadzany w sprawniejszy i szybszy sposób.
Wózki widłowe skrętne: precyzja w ciasnych przestrzeniach
Wózki widłowe skrętne wykorzystywane są w krętych i ciasnych korytarzach i pomieszczeniach. Posiadają specjalny mechanizm skrętu, umożliwiający obrót o 360 stopni. Dzięki temu łatwe jest manewrowanie w ciasnych przestrzeniach. Skrętny wózek widłowy pozwala na obrót masztu w każdym kierunku, co jest niezwykle przydatne zwłaszcza w wąskich i krętych korytarzach.
Oś skrętna: klucz do manewrowości i stabilności
O funkcji osi skrętnej wiele mówi jej nazwa - jest to oś wózka widłowego, która odpowiedzialna jest za zmianę płaszczyzny jego kół. Tym samym umożliwia ona manewrowanie pojazdem. Drugą, nie mniej ważną funkcją osi skrętnej jest zapewnienie stabilności pojazdu. Koła skrętne są ulokowane w tylnej części wózka i odpowiadają za zmianę kierunku jazdy.
Obciążenia i konserwacja osi skrętnej
Oś skrętna, podobnie jak znajdująca się z przodu oś napędowa, narażona jest na bardzo duże obciążenia, wynikające z masy wózka, podnoszonego ładunku oraz samego operatora. Dodatkowym obciążeniem osi są siły działające na nią podczas manewrowania. Sprawna oś skrętna ma duże znaczenie z punktu widzenia bezpieczeństwa pracy na wózku widłowym. Dlatego oś skrętna musi być regularnie sprawdzana pod kątem uszkodzenia lub zużycia jej elementów. Jeśli w trakcie kontroli okaże się, że jej poszczególne komponenty nie nadają się do dalszego użytku, należy je jak najszybciej wymienić na nowe.
Na stan osi skrętnej wpływa w dużym stopniu sposób eksploatacji wózka. Dla minimalizowania obciążeń działających na osie pojazdu należy pamiętać między innymi o prawidłowym rozmieszczeniu całkowitej masy wózka. Stosuje się tutaj tak zwaną zasadę trójkąta stabilności. Trójkąt tworzą przednie koła wózka oraz środkowy punkt osi skrętnej - środek ciężkości wózka powinien znajdować się między nimi.
Przykład wózka dedykowanego do wąskich przestrzeni: FC Crown
Wózek widłowy z przeciwwagą FC Crown został zaprojektowany do przeładunku ciężkich towarów w wąskich przestrzeniach. Jest to przykład maszyny, która charakteryzuje się zaawansowanymi rozwiązaniami technicznymi zwiększającymi manewrowość i efektywność pracy.
Jednostka napędowa i sterowanie
Mechanizm napędowy zastosowany w wózku FC to silnik o konstrukcji poprzecznej z kołami zębatymi ułożonymi liniowo. Pozwala to uniknąć problemów związanych z układem typu zębnik-zębatka, typowych w wózkach innych producentów. Unikalny system sterowania Access 1 2 3® zapewnia zdalną diagnostykę.

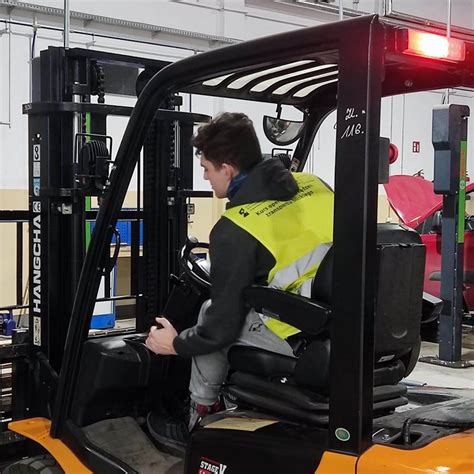

Ergonomia stanowiska operatora
Wiele lat analiz pozwoliło na pozyskanie ogromnej wiedzy na temat tego, jak powinno wyglądać idealne stanowisko pracy operatora. Umiejscowienie każdego elementu sterującego - od przesuniętej, regulowanej kolumny kierownicy po wygodnie umieszczony hamulec postojowy - zostało dobrane na podstawie preferencji operatorów i najlepszych praktyk roboczych. Innowacyjny podłokietnik D4 Armrest Crown można łatwo regulować w pionie i poziomie za pomocą jednej ręki. Szeroki pedał hamulca umożliwia hamowanie zarówno lewą, jak i prawą stopą.
Widoczność i konstrukcja
Doskonała widoczność jest wynikiem przesunięcia do przodu kabiny, nisko profilowanej pokrywy oraz wąskiej kolumny kierownicy. Otwarta konstrukcja wózka, niezakłócający pola widzenia maszt oraz deska rozdzielcza o niskim profilu umożliwiają operatorowi lepszy widok na widły i otoczenie. Solidna, dobrze dociążona konstrukcja to efekt wykorzystania znacznie większej ilości stali w porównaniu do wózków konkurencji.
Siedzisko Crown FlexSeat jest najszerszym i najbardziej trwałym siedziskiem na rynku.
Osprzęt dodatkowy
Szeroka gama osprzętu dodatkowego, takiego jak przesuwy boczne, pozycjonery, chwytaki, szufle, widły teleskopowe, sprawia, że wózki można w łatwy sposób dostosować do pracy w różnych branżach.

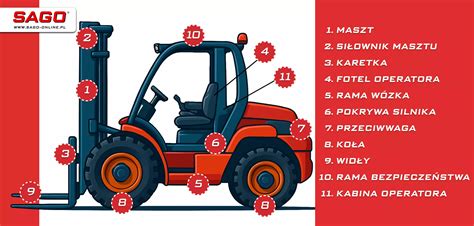

Budowa i kluczowe elementy wózka widłowego
Mimo swojej stosunkowo nieskomplikowanej konstrukcji, wózek widłowy to zaawansowany system, w którym współpracuje ze sobą wiele elementów. Podstawowe terminy i określenie położenia poszczególnych zespołów będą przydatne w czasie serwisowania czy nawet użytkowania pojazdu.
Widły
Najważniejszym elementem wózka widłowego, który wchodzi w skład układu podnoszenia, są widły. Występują one w różnej formie, co sprawia, że możemy wyodrębnić kilka ich rodzajów, w tym standardowe (zawieszane na karetce), widły przykręcane, widły z zaczepem typu PIN, a także widły powlekane. Widły mają oznaczenia, które informują o takich parametrach, jak szerokość, grubość, długość, a także maksymalny udźwig i środek ciężkości. Podstawowym elementem wyposażenia wózków są widły, które montuje się standardowo w nowych pojazdach. Przeznaczone są głównie do przenoszenia palet, jednak możliwość regulacji ich rozstawu pozwala na prowadzenie rozmaitych prac. Przy przewożeniu szczególnych towarów na widły mogą być nakładane dodatkowe akcesoria, jak przedłużki czy łączniki.
Maszt
Maszt to element konstrukcyjny, który jest odpowiedzialny za podnoszenie karetki z obciążeniem w osi pionowej, a także w niewielkim zakresie w poziomie.
Układy wewnętrzne
Pracę maszyny umożliwiają podzespoły schowane wewnątrz pojazdu. Tworzą one zamknięte układy, które odpowiadają za poszczególne funkcje tego pojazdu:
- Układ hydrauliczny: Wykorzystuje właściwości cieczy zamkniętej w układzie do przenoszenia obciążeń.
- Układ hamulcowy: Montowany w każdym pojeździe i odpowiedzialny za bezpieczeństwo.
Niektóre wymienione układy są ze sobą zintegrowane i współpracują automatycznie w czasie pracy operatora.
Wybór odpowiedniego wózka widłowego
Wybór odpowiedniego wózka widłowego do pracy w firmie, magazynie lub sklepie wielkopowierzchniowym, może okazać się niełatwym zadaniem. Na rynku dostępnych jest wiele wózków widłowych w zależności od napędu oraz funkcji. Ważne jest, aby odpowiednio dobrać sprzęt do czynności, które będzie wykonywać. Koniecznie trzeba zwrócić uwagę na cechy charakterystyczne każdego pojazdu, co znacznie wpłynie na jakość wykonywanych prac.
Parametry techniczne do rozważenia
- Udźwig: Wózki widłowe różnią się udźwigiem, co oznacza, że mogą podnosić różne ciężary. Wybór wózka zależy więc od przewożenia ładunków i ich rodzajów - w magazynach, gdzie transportuje się ciężkie ładunki, konieczne będą modele o większym udźwigu.
- Wysokość podnoszenia: Jest to istotny parametr, który determinuje, jak wysoko wózek jest w stanie podnieść ładunki. Jest to szczególnie ważne w magazynach wysokiego składowania oraz w sklepach wielkopowierzchniowych, gdzie przestrzeń jest wykorzystywana w pionie.
- Rodzaj kół: Zależy od powierzchni, po której porusza się wózek.
Wózki widłowe to niezbędne maszyny w wielu branżach, od magazynów po placach budowy. Dzięki nim możliwe jest sprawne i bezpieczne transportowanie, podnoszenie oraz przemieszczanie ładunków w różnych środowiskach pracy. Dobór odpowiedniego wózka względem profilu przedsiębiorstwa pozwoli na jego efektywne zastosowanie. Niezależnie od tego, czy potrzebujesz wózka do przewożenia materiałów, składowania towarów na dużych wysokościach, czy manipulowania ładunkami w wąskich przestrzeniach, istnieje wiele modeli, które idealnie spełnią te zadania.
