Wózek widłowy: Kompleksowy przewodnik po olejach i diagramie udźwigu

Znajomość sprzętu, na którym pracuje się na co dzień, jest niezwykle ważna, aby zrozumieć jego właściwe funkcjonowanie i realnie ocenić możliwości. Każdy operator powinien umieć poprawnie nazwać wszystkie elementy wózka jezdniowego oraz posiadać praktyczną wiedzę na temat tego, jak odczytywać diagram udźwigu wózka widłowego. Nawet właściciele firm, którzy nie mają bezpośredniej styczności z wózkami, powinni wiedzieć o nich więcej, aby właściwie dobierać sprzęt i dbać o kwestie finansowe związane z jego eksploatacją. Odpowiednie, jednolite nazewnictwo w przypadku elementów budowy wózka widłowego ułatwia pracownikom komunikację i przekazywanie informacji.

Budowa wózka widłowego

Zanim zagłębimy się w tematykę olejów i udźwigu, warto przypomnieć sobie podstawowe elementy budowy wózka widłowego. Do kluczowych komponentów należą:

• Widły - ich kształt i budowa idealnie sprawdzają się przy podnoszeniu oraz transportowaniu palet. Istnieje kilka popularnych długości wideł, a w celu ich wydłużenia - także możliwość zakupu przedłużek na widły.
• Karetka - jej głównym zadaniem jest utrzymanie przymocowanych do niej wideł oraz kraty ochronnej.
• Maszt - odpowiada za unoszenie oraz opuszczanie ładunków. Maszt ma też bezpośredni wpływ na utrzymanie pozycji całego wózka. Istnieją trzy typy masztów: pojedynczy, Duplex i Triplex.
• Kierownica - jest jednym z niezbędnych elementów pojazdów mechanicznych.
• Rama - nazywana jest inaczej „klatką bezpieczeństwa”.
• Fotel operatora - choć może się wydawać, że nie jest to niezbędna część, operatorzy pracujący wiele godzin dziennie z pewnością doceniają jego znaczenie.
• Przeciwwaga - przeciętny wózek spalinowy jest w stanie unieść ładunek o wadze od 1 500 do (nawet) 8 000 kg.
• Koło - najbardziej istotnym elementem kół wózków są bez wątpienia opony, które mają ogromny wpływ na zachowanie pojazdu na podłożu, jego przyczepność oraz ogólną wydajność pracy.

Zapoznając się z budową wózka widłowego, nie sposób nie wspomnieć o wskaźnikach, jakie pojawiają się na desce rozdzielczej pojazdu. Każdy operator powinien bezbłędnie odczytywać ich znaczenie.

Rola i rodzaje olejów w wózku widłowym

Zarządzanie flotą magazynową to nie tylko dbanie o jej efektywne wykorzystanie, ale także regularna konserwacja. Wielu operatorów zastanawia się, co ile wymieniać olej w wózku widłowym, aby pojazd działał bezawaryjnie przez długi czas.

Olej silnikowy

Wózki widłowe pracują często w trudnych warunkach, są narażone na pył, wysokie obciążenia czy zmienne temperatury. Zaniedbanie obowiązku regularnej wymiany oleju silnikowego może narazić firmę na kosztowne awarie silnika lub innych podzespołów.

Dobór oleju silnikowego

Odpowiedni dobór oleju silnikowego to pierwszy krok w stronę prawidłowej eksploatacji pojazdu magazynowego. Na rynku jest dostępnych wiele produktów dedykowanych silnikom spalinowym, w tym odpowiednich do wózków widłowych. Wybór konkretnego rodzaju zależy między innymi od specyfikacji producenta oraz warunków pracy maszyny. Niektóre wózki widłowe wymagają olejów syntetycznych o określonej klasie lepkości, które dłużej zachowują swoje właściwości smarne. Warto również wziąć pod uwagę intensywność eksploatacji: pojazd pracujący na jednym magazynowym placu, w stabilnej temperaturze, będzie miał inne wymagania niż wózek realizujący zlecenia w zmiennych warunkach pogodowych.

Wymiana oleju silnikowego

Wymiana oleju w wózku widłowym jest czynnością serwisową, która wymaga wiedzy technicznej i doświadczenia. Nieprawidłowo przeprowadzona wymiana może prowadzić do uszkodzenia maszyny lub stanowić zagrożenie dla bezpieczeństwa. Całą procedurę lepiej zlecić wykwalifikowanemu serwisowi, który zadba o poprawne działanie wszystkich układów. Jeśli jednak chcesz to zrobić sam, wystarczy odkręcić korek spustowy, pozwolić, aby stary olej dokładnie wyciekł, a następnie wymienić filtr na nowy i zalać silnik świeżym olejem. Należy pamiętać o podstawowych zasadach bezpieczeństwa: pracę należy wykonywać na wyłączonym silniku i stabilnym podłożu, a zużyty olej zutylizować w sposób zgodny z przepisami. Przy okazji wymiany warto też sprawdzić stan filtra powietrza, bo zapchany filtr może skrócić żywotność nowego oleju.

Regularna wymiana oleju silnikowego w wózku widłowym to klucz do utrzymania pojazdu w dobrej formie. Częstotliwość takiego zabiegu zależy przede wszystkim od wskazań producenta, ale też od rodzaju użytkowania. Standardowo przyjmuje się, że należy to robić co 250 do 500 godzin pracy.

Kontrola poziomu oleju silnikowego

W większości modeli poziom oleju można sprawdzić za pomocą bagnetu, podobnie jak w samochodach osobowych. Wystarczy zlokalizować go w komorze silnika, wyciągnąć, wytrzeć do sucha i ponownie zanurzyć - stan powinien mieścić się między minimalnym a maksymalnym poziomem zaznaczonym na bagnecie. Najlepiej wlać niewielką ilość oleju przez wlew, odczekać chwilę, po czym ponownie sprawdzić poziom. Zbyt niski poziom oleju może prowadzić do zatarcia silnika czy uszkodzenia innych podzespołów, natomiast zbyt wysoki może powodować nadmierne ciśnienie w układzie smarowania.

Trzeba też zwracać uwagę na barwę oraz zapach oleju - jeśli jest mocno zanieczyszczony, znacznie ciemniejszy niż zazwyczaj lub wyczuwalna jest woń spalenizny, to sygnał, że nadchodzi pora na wymianę.

Olej do skrzyni biegów

Olej do skrzyni biegów odpowiada za prawidłowe działanie skrzyni biegów w wózkach widłowych, pełniąc kluczową rolę w działaniu mechanizmów. Zanieczyszczenia mają negatywny wpływ na komponenty skrzyni biegów, przyspieszając ich zużycie, a w skrajnych przypadkach mogą prowadzić do poważnych uszkodzeń. Zanieczyszczony olej może negatywnie wpływać na temperaturę pracy skrzyni biegów, a impregnacja zanieczyszczeń może również prowadzić do problemów z przekazywaniem mocy, wpływając na osiągi wózka widłowego. Utrzymanie skrzyni biegów w czystości to kluczowy aspekt utrzymania efektywności i bezpieczeństwa pracy wózka widłowego. Metodyczna i regularna wymiana oleju nie tylko podnosi bezpieczeństwo pracy, ale także przekłada się na korzyści finansowe, ponieważ komponenty skrzyni biegów są drogie, a ich wymiana w przypadku uszkodzeń może okazać się bardzo kosztowna. Oszczędności wynikają z długotrwałego użytkowania wózka widłowego bez potrzeby kosztownych napraw, a także z efektywności czasu pracy sprzętu.

Olej hydrauliczny

Olej hydrauliczny pełni kluczową rolę w funkcjonowaniu wózków widłowych, będąc nieodzownym elementem układów hydraulicznych, odpowiedzialnym za podnoszenie i transport ciężkich ładunków. Jest to ciecz, która przenosi energię w systemach hydraulicznych, jednocześnie smarując i chłodząc komponenty maszyny. Jego wybór jest niewątpliwie istotny dla optymalnej eksploatacji sprzętu.

Funkcje oleju hydraulicznego

Olej hydrauliczny pełni kilka kluczowych funkcji w wózku widłowym:

• Umożliwia generowanie ciśnienia niezbędnego do podnoszenia ładunków.
• Zapewnia szybką reakcję systemu.
• Działa jako środek smarujący, redukując zużycie komponentów.
• Zapobiega przegrzewaniu systemu.

Dobór oleju hydraulicznego

Wybierając olej hydrauliczny, warto zwrócić uwagę na jego specyfikacje, aby zapewnić optymalne działanie wózka widłowego. Dokładny dobór odpowiedniego oleju hydraulicznego do specyficznych wymagań poszczególnych modeli wózków widłowych wpływa na ich wydajność i niezawodność. Olej hydrauliczny można podzielić na różne kategorie, zależnie od zastosowania oraz specyfikacji technicznych. Właściwości smarne są fundamentalne dla każdej klasy oleju.

Dla różnych marek wózków widłowych zalecane są specyficzne oleje:

• Dla wózków Hyster zaleca się stosowanie olejów takich jak HLP 46.
• Wózki Toyota często korzystają z olejów o specyfikacjach zgodnych z AW32.
• Dla wózków Linde zaleca się stosowanie oleju o specyfikacji HLP 46.
• W przypadku wózków Takraf, różne modele mogą wymagać odmiennych typów olejów.

Wybierając olej hydrauliczny do wózków widłowych, należy zwrócić uwagę na kluczowe cechy, takie jak lepkość, odporność na wysokie temperatury oraz właściwości smarne. Niewłaściwa lepkość może prowadzić do przegrzewania oleju lub niewystarczającego smarowania. Zwraca się także uwagę na warunki pracy maszyny, jak obciążenie i temperatura.

Konserwacja oleju hydraulicznego

Konserwacja oleju hydraulicznego jest kluczowa dla utrzymania dobrego stanu technicznego wózków widłowych. Regularne wymiany oleju hydraulicznego to podstawa! Zapewniają one optymalne działanie i bezpieczeństwo wózków widłowych. Dzięki temu można zminimalizować ryzyko awarii i konieczności napraw. Aby uniknąć problemów z kompatybilnością, nie należy mieszać różnych rodzajów olejów oraz zawsze stosować specyfikacje producenta. Kluczem do sukcesu w eksploatacji wózków widłowych jest właściwy dobór i konserwacja oleju hydraulicznego.

Układ hydrauliczny wózka widłowego

Wózki widłowe to niezastąpione urządzenia, które umożliwiają efektywne podnoszenie i przemieszczanie ładunków. Jednym z najważniejszych elementów, które decydują o sprawności wózka widłowego, jest układ hydrauliczny, zwany również schematem hydraulicznym. To zaawansowany system, który wykorzystuje ciśnienie cieczy (zwykle oleju hydraulicznego) do sterowania ruchem poszczególnych części wózka.

Zasada działania

Hydraulika w wózkach widłowych działa na zasadzie przepływu oleju hydraulicznego pod wysokim ciśnieniem, który wprawia w ruch siłowniki. W momencie, gdy operator wózka wykorzystuje dźwignie rozdzielacza w kabinie, następuje otwarcie odpowiednich zaworów w rozdzielaczu hydraulicznym, który kieruje przepływem oleju do właściwego siłownika.

Kluczowe elementy układu hydraulicznego

• Siłowniki podnoszenia - są to mechanizmy, które odpowiadają za unoszenie masztu, a tym samym za podnoszenie ładunków.
• Zbiornik oleju hydraulicznego - przechowuje olej hydrauliczny, który jest niezbędny do prawidłowego funkcjonowania układu hydraulicznego.
• Napęd pompy zasilającej - zasilająca pompa hydrauliczna zapewnia przepływ oleju pod odpowiednim ciśnieniem.
• Zawory i dźwignie rozdzielacza - sterują one przepływem oleju do poszczególnych komponentów.
• Zawory maksymalne - te zawory zabezpieczają układ hydrauliczny przed nadmiernym wzrostem ciśnienia, który mógłby uszkodzić elementy takie jak siłowniki podnoszenia czy pompy.

Odpowiednia ilość oleju hydraulicznego w zbiorniku jest niezbędna, aby system działał prawidłowo. Bezpieczne i efektywne działanie wózka widłowego zależy od niezawodności układu hydraulicznego.

Wózki spalinowe a elektryczne

Wózki widłowe spalinowe mają podobny układ hydrauliczny jak ich elektryczne odpowiedniki, ale różnią się sposobem napędu. W wózkach widłowych spalinowych za napęd odpowiada silnik, który napędza pompę hydrauliczną. Dzięki temu układ hydrauliczny jest w stanie działać w różnych warunkach, nawet na utwardzonym podłożu.

Prawidłowe działanie układu hydraulicznego, w tym siłowników podnoszenia, zaworów, rozłączników oraz odpowiedniego oleju hydraulicznego, zapewnia sprawność wózka oraz umożliwia bezpieczne unoszenie ładunków. Odpowiednia eksploatacja wózków widłowych oraz systematyczna konserwacja układu hydraulicznego pozwalają na wydłużenie okresu użytkowania wózka oraz zapewniają bezpieczeństwo kabiny operatora.

Diagram udźwigu wózka widłowego

Jednym z podstawowych tematów, z jakim musi zapoznać się każdy przyszły operator, jest diagram udźwigu wózka widłowego. To zbiór informacji (podanych w formie wykresu liniowego lub tabeli) określających tak zwany udźwig nominalny wózka widłowego. W ten sposób określana jest maksymalna waga ładunku, jakim może być obciążony pojazd. Co jednak istotne, w diagramie znajdują się oddzielne wartości dla konkretnych wysokości. Jego prawidłowe odczytywanie ma ogromne znaczenie dla efektywności pracy w magazynie oraz dla zachowania bezpieczeństwa.

Gdzie szukać diagramu udźwigu?

Diagram udźwigu wózka widłowego musi znajdować się w dokumentacji każdego pojazdu. Często pojawia się również na tabliczkach znamionowych bądź naklejkach umieszczanych bezpośrednio na danym wózku, w pobliżu stanowiska operatora. Co ważne, każdy model urządzenia posiada swój, wyznaczony przez producenta, diagram udźwigu wózka widłowego. Analiza takiego diagramu jest konieczna jeszcze przed rozpoczęciem realizacji konkretnych prac.

Jak czytać diagram udźwigu wózka?

Każdy operator powinien wiedzieć, co oznaczają informacje zawarte w diagramie i w jaki sposób powinno się je interpretować. Niestety, same tabelki i wykresy udźwigu wózka widłowego często różnią się między sobą - wiele zależy bowiem od modelu wózka, jak również producenta odpowiedzialnego za ich przygotowanie. W każdym przypadku trzeba więc dokładnie przyjrzeć się poszczególnym oznaczeniom - tak, aby nie popełnić błędu. Pomimo pewnych różnic, tabela udźwigu wózka widłowego najczęściej zawiera trzy kluczowe informacje:

• Nominalna wartość udźwigu wózka widłowego - maksymalny ciężar ładunku, jaki został przewidziany przez producenta dla konkretnego modelu wózka, przy podnoszeniu ładunku na określoną wysokość.
• Środek ciężkości (a mówiąc dokładniej, jego odległość od czoła wideł) - znajduje się dokładnie w połowie długości ładunku. Wartość tę należy podzielić przez 2, aby uzyskać informację o odległości środka ciężkości ładunku od czoła wideł.
• Wysokość masztu wózka / wysokość podnoszenia ładunku.

Z diagramu udźwigu wózka widłowego, na podstawie dwu posiadanych informacji, odczytać można wartość trzeciej. Znając te wartości, operator wie, co jest możliwe i bezpieczne do zrealizowania przy pomocy konkretnego modelu wózka, czyli ile i na jaką wysokość może on unieść przy określonym rozmieszczeniu ładunku na widłach.

Obliczanie udźwigu

Wysokość podnoszenia ładunku o określonej wadze

Aby mieć tę informację, trzeba zestawić dokładną wagę ładunku oraz jego środek ciężkości. Te dane umożliwiają wyznaczenie (sprawdzenie w tabeli bądź na wykresie udźwigu wózka widłowego) maksymalnej wysokości, na którą dany ładunek może zostać bezpiecznie podniesiony. Wartość tę zazwyczaj podaje się w milimetrach.

Jeśli operator nie trzyma się ściśle zaleceń odnoszących się do wysokości podnoszenia ładunku o określonej masie, może doprowadzić do bardzo groźnej sytuacji związanej na przykład z przewróceniem się wózka czy też uszkodzeniem samego ładunku. Do całej sprawy należy zatem podchodzić z odpowiednią starannością.

Maksymalny udźwig wózka widłowego

Znając wysokość, na jakiej znajdzie się ładunek, jak również miejsce, w którym będzie znajdował się jego środek ciężkości, możemy - dzięki diagramowi udźwigu wózka - określić maksymalną wagę, a także udźwig sprzętu na tej właśnie wysokości. I odwrotnie - gdy operator zna wagę towaru i wysokość podnoszenia, jest w stanie wyznaczyć optymalne miejsce środka ciężkości ładunku umieszczanego na widłach wózka. Warto pamiętać, że umiejętność dokonania wszystkich tych obliczeń wymagana jest podczas wspomnianego już egzaminu państwowego.

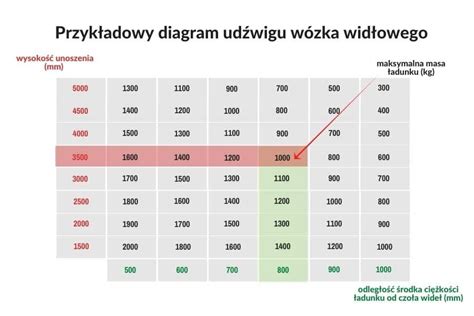

Przykład diagramu udźwigu wózka widłowego

Aby poznać maksymalny udźwig nominalny urządzenia na podstawie powyższej tabeli, należy wiedzieć, na jaką wysokość ma być podniesiony dany ładunek (wartości zaznaczone na niebiesko, podane w milimetrach) oraz jaka jest odległość środka ciężkości podnoszonego ładunku od czoła wideł (wartości zaznaczone na zielono, również podane w milimetrach). Jeśli więc na przykład ładunek musi być podniesiony na maksymalną w tym przypadku wysokość 5 metrów, a środek jego ciężkości wypada powiedzmy w odległości metra od czoła wideł, maksymalny udźwig wynosi 700 kilogramów (wartość pogrubiona w tabeli), co oznacza, że ładunek nie może przekroczyć takiej wagi. Dysponując tego typu zestawieniem (tabelarycznym lub wykresowym), mając dwie dowolne wartości z trzech (wysokość podnoszenia, udźwig, odległość środka ciężkości ładunku od czoła wideł), łatwo odczytuje się tę brakującą.

Udźwig zredukowany i stateczność

Udźwig zredukowany wyznacza każdorazowo dla pojazdu jego producent. Jest to ostateczny i maksymalny ciężar ładunku, jaki wózek widłowy może unieść powyżej ustalonej dla udźwigu nominalnego wysokości, z koniecznością zachowania określonego środka ciężkości.

Stateczność wózka widłowego to inaczej jego zdolność do zachowania równowagi zarówno w trakcie postoju, jazdy, jak i wykonywania operacji unoszenia ładunków. Odpowiada ona za stabilizację wózka podczas realizowania wszystkich zadań z jego użyciem - zwłaszcza manewrów w trakcie przewożenia towaru. Stateczność zależna jest od wagi wózka i ładunku, a także od sposobu jego ułożenia. Pewien wpływ na nią może mieć też stan pojazdu oraz specyfika nawierzchni, po której wózek się porusza.

Diagram udźwigu wózka widłowego jest niezbędny, by móc szybko i sprawnie wyznaczać wartości maksymalnego bezpiecznego podnoszenia lub też maksymalnej dopuszczalnej masy dla obsługiwanego ładunku. Przekroczenie któregokolwiek z parametrów, np. dopuszczalnej masy, może prowadzić do bardzo groźnych sytuacji, takich jak przewrócenie się wózka, co zagraża zdrowiu i życiu operatora, a także uszkodzeniu ładunku. Skutkiem niezastosowania się do diagramu udźwigu może być także zniszczenie części urządzenia, które nie odpowiadają bezpośrednio za unoszenie, natomiast biorą czynny udział w transportowaniu oraz obsłudze ładunków.
