Uszczelnienia gumowe w wózkach widłowych: Kompletny poradnik konserwacji i wymiany

Uszczelnienia odgrywają kluczową rolę w utrzymaniu sprawności i wydajności wózków widłowych. Są one niezbędne do zapewnienia szczelności układów hydraulicznych, silników i innych komponentów, które wymagają ochrony przed wyciekiem płynów i gazów. Bez odpowiednich uszczelnień, wózki widłowe mogą doświadczać szeregu problemów, takich jak niewłaściwe działanie, uszkodzenia i przedwczesne zużycie.

Oferowane uszczelnienia są dostępne dla różnych modeli i marek wózków widłowych, w tym Toyota, Hyster, Linde, Yale, Kalmar i Jungheinrich. Są one wykonane z wysokiej jakości materiałów, które są odporne na zużycie, korozję i ekstremalne temperatury.

Znaczenie uszczelnień w wózkach widłowych

Uszczelnienia w wózkach widłowych pełnią kilka kluczowych zadań:

• Po pierwsze, zapobiegają wyciekom płynów i gazów, które mogą powodować uszkodzenia i awarie.
• Po drugie, chronią wewnętrzne komponenty wózków widłowych przed zanieczyszczeniami, takimi jak kurz, brud i wilgoć, które mogą powodować korozję i zużycie.

Wózki widłowe są zaskakująco złożone pod względem uszczelniania. Posiadają wiele siłowników hydraulicznych, jednostek sterujących, skrzyń biegów, silników i systemów pomocniczych, z których każdy wymaga indywidualnego rozwiązania uszczelniającego. Główne serie, z którymi zwykle mamy do czynienia, to pierścienie O-ring, uszczelki olejowe, uszczelki tłokowe i wałkowe, skrobaki oraz uszczelki kompozytowe. Każda z nich pełni inną funkcję, ale razem zapewniają bezpieczne i efektywne funkcjonowanie wózka widłowego.

Rodzaje uszczelnień i ich zastosowanie

Pierścienie O-ring

Pierścienie O-ring znajdują się wszędzie: w połączeniach zaworów, obudowach pomp, złączach rur - w każdym miejscu. Większość standardowych wózków widłowych wykorzystuje NBR (kauczuk nitylowy), który dobrze radzi sobie z olejami mineralnymi. W zastosowaniach o wyższej temperaturze preferowany jest FKM (fluoroelastomer), szczególnie w silnikach LPG lub diesla, gdzie temperatura oleju może gwałtownie wzrosnąć. Uszkodzenie nawet jednego pierścienia O-ring może zatrzymać cały wózek i spowodować kilkudniowe, nieplanowane prace serwisowe.

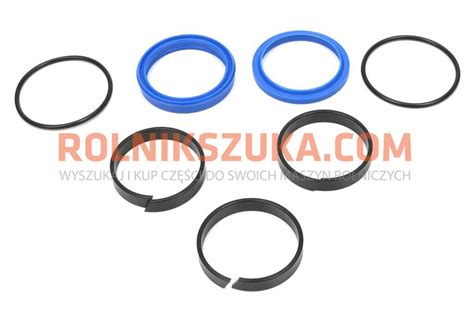

Uszczelnienia masztu i cylindrów przechyłu

Maszt i cylindry przechyłu to „serce” wózka widłowego. Ich zestawy uszczelniające to więcej niż jeden pierścień: uszczelki tłoka utrzymują ciśnienie wewnętrzne, uszczelki tłoczyska zapobiegają przeciekom podczas jego ruchu, a skrobaki usuwają kurz i brud. Materiały różnią się w zależności od obciążenia i środowiska - poliuretan jest powszechnie stosowany na skrobaki, a mieszanki PTFE na uszczelki tłoka, aby zmniejszyć tarcie przy wysokim ciśnieniu. Dobór odpowiedniego materiału jest często ważniejszy niż marka części, co potwierdzają przypadki nierównego działania masztu spowodowane źle dobraną uszczelką tłoczyska.

Uszczelki wałowe

Wózki widłowe elektryczne mają inne uszczelki wałowe niż modele z silnikiem wysokoprężnym, ale oba typy polegają na niezawodnych uszczelkach olejowych, które utrzymują smar i zapobiegają przedostawaniu się zanieczyszczeń. W zastosowaniach o dużym obciążeniu często stosuje się materiały FKM lub HNBR, czasem z wbudowanymi wargami przeciwpyłowymi do pracy w warunkach zewnętrznych lub w zapylonych środowiskach. Nie należy oszczędzać na tych uszczelkach, ponieważ oszczędności z tańszych materiałów rzadko zrównoważą koszty utrzymania.

Uszczelnienia cylindrów kierowniczych

Cylindry kierownicze pracują w ciągłym ruchu. Ciśnienie jest niższe niż w cylindrach masztu, ale zużycie jest nieprzerwane. Kluczowe są kompaktowe zestawy uszczelniające łączące uszczelki tłoczyska i skrobaki. Wielu operatorów flot zauważa wcześnie nieszczelności w układzie kierowniczym, ponieważ standardowe uszczelki nie zostały dobrane pod kątem ciągłego obciążenia dynamicznego. Ważne jest, aby dokonać analizy całego profilu ruchu, a nie tylko ciśnienia.

Dlaczego konserwacja wózka widłowego jest tak ważna?

Regularna konserwacja wózka widłowego jest istotna zarówno ze względów ekonomicznych, jak i bezpieczeństwa pracowników. Odpowiednia konserwacja to inwestycja w bezpieczeństwo, wydajność i długoterminowe oszczędności.

Bezpieczeństwo

Wózki widłowe to potężne maszyny zdolne do przenoszenia ciężkich ładunków. Uszkodzone lub zużyte części mogą prowadzić do awarii czy wypadków, narażając na niebezpieczeństwo operatorów oraz innych pracowników. Wypadki z udziałem wózków widłowych mogą powodować poważne kontuzje, a w niektórych przypadkach nawet śmierć.

Aspekty ekonomiczne

Regularna konserwacja i wymiana zużytych części mogą znacznie przedłużyć żywotność wózka widłowego, co przekłada się na znaczną oszczędność kosztów w zakupie nowego sprzętu. Zapobieganie małym problemom zanim staną się one dużymi, kosztownymi awariami jest znacznie korzystniejsze. Serwis i konserwacja wózków widłowych to również pielęgnacja karetki wózka. Należy sprawdzać, czy profile gniazd zamka nie są wyszczerbione oraz czy dach i belki nie są wygięte.

Konserwacja wózków widłowych: kluczowe aspekty

Pojazdy oraz maszyny znajdujące się na wyposażeniu firmy muszą przechodzić okresowe przeglądy techniczne. Dotyczy to również wózków widłowych, od których stanu zależy bezpieczeństwo w firmie oraz wydajność pracy. W trakcie oględzin muszą być dokładnie sprawdzone wszystkie ważne podzespoły, w tym ogumienie, hamulce oraz akumulator. Przestrzegając wyznaczonych terminów i prostych zasad możesz utrzymać wózek widłowy w należytym stanie przez bardzo długi czas.

Elementy do regularnej kontroli

• Oświetlenie i sygnalizacja: Upewnij się, że światła, sygnalizatory i klakson działają prawidłowo. Sprawdź również, czy wszystkie kontrolki i naklejki są dobrze widoczne.
• Czyszczenie: Dokładnie czyść wózek widłowy, usuwając kurz, brud i inne zanieczyszczenia. W ten sposób zapobiegniesz gromadzeniu się zanieczyszczeń, które mogą wpłynąć na wydajność urządzenia. Większość elementów możesz wyczyścić wilgotną szmatką lub sprężonym powietrzem.
• Smarowanie: Regularnie smaruj wszystkie ruchome części wózka, takie jak łańcuchy podnoszenia i przeguby, aby zapewnić ich prawidłowe działanie i zmniejszyć ryzyko zużycia.
• Płyny eksploatacyjne: Stale kontroluj i uzupełniaj poziom oleju, płynu chłodniczego, płynu hydraulicznego oraz innych płynów eksploatacyjnych. W przypadku silnika spalinowego pamiętaj o regularnej wymianie filtrów, oleju oraz płynu chłodzącego.
• Bateria: Jeśli wózek jest napędzany baterią, regularnie sprawdzaj jej stan. Upewnij się, że jest ona odpowiednio naładowana i nie ma widocznych uszkodzeń czy wycieków. W przypadku silnika elektrycznego niepokój powinny wzbudzić iskry lub głośna praca układu napędowego. Zwróć uwagę na to, czy nie ma na nim widocznych pęknięć, śladów korozji, naderwanych kabli oraz innych uszkodzeń. W razie potrzeby dolej wody demineralizowanej, a także sprawdź poziom elektrolitu.
• Filtr powietrza: Sprawdzaj i wymieniaj filtr powietrza, aby zapobiec dostawaniu się zanieczyszczeń do silnika.
• Hamulce: Upewnij się, że hamulce działają prawidłowo. W razie potrzeby skonsultuj się z mechanikiem i wyreguluj ich naciąg. Pamiętaj, że hamowanie musi być płynne i proste.
• Widły: Uszkodzone widły mogą stanowić poważne zagrożenie dla bezpieczeństwa, dlatego sprawdzaj regularnie ich stan pod kątem pęknięć czy zniekształceń. Różnica grubości ich części pionowej i poziomej nie powinna być większa niż 10%.
• Układ kierowniczy: Podczas skręcania wózkiem nie powinno odczuwać się luzów.
• Skrzynia biegów: Jeśli skrzynia biegów działa w sposób prawidłowy, wózek będzie odpowiednio zwalniał i przyspieszał. W sytuacji, gdy będzie przyspieszał zbyt gwałtownie lub niezamierzenie zwalniał, lub gdy wykryjesz inne usterki, natychmiast zaprzestań pracy. Zatrzymaj wózek w bezpiecznym miejscu i powiadom o usterce przełożonego.
• Maszt i łańcuchy: Uważnie przyjrzyj się masztowi i widłom. Sprawdź, czy nie zostały naruszone łańcuchy oraz koła pasowe.
• Układ hydrauliczny: Popatrz, czy na podłodze lub powierzchniach wózka nie ma plam, które mogą świadczyć o awarii hydrauliki. Awaria zaworów lub złączy jest powodem braku możliwości opuszczania i podnoszenia wideł.
• Opony: Jazda na zużytych i zdeformowanych oponach jest bardzo niebezpieczna. Koniecznie zatem sprawdź ich stan! W wózkach montowane jest ogumienie pneumatyczne oraz opaski bezdętkowe. W tradycyjnych kołach musisz przede wszystkim skontrolować ciśnienie oraz grubość bieżnika. Pamiętaj, aby przestrzegać zaleceń producenta w tym zakresie. Przyjmuje się, że opaskę należy wymienić, gdy 30% oryginalnej gumy zostało zużyte.

Częstotliwość konserwacji

Wózki widłowe podlegają kontroli Urzędu Dozoru Technicznego (UDT), dlatego muszą spełniać określone normy i wymogi bezpieczeństwa. Konserwacja wózków widłowych jest istotna, aby zapewnić ich niezawodność, długie działanie oraz bezpieczeństwo użytkowników.

1. Dzienna kontrola przed uruchomieniem: Każdego dnia przed rozpoczęciem pracy operator wózka powinien przeprowadzić krótki przegląd, aby sprawdzić ewentualne uszkodzenia, wycieki płynów czy nieprawidłowości w działaniu.
2. Okresowe przeglądy: Wiele producentów wózków widłowych zaleca przeprowadzanie okresowych przeglądów co 250 godzin pracy dla wózków z silnikami spalinowymi i co 500 godzin dla wózków elektrycznych. Te wartości mogą się różnić w zależności od modelu i producenta, dlatego warto zapoznać się z instrukcją obsługi konkretnego wózka. Główny przegląd pojazdu powinien odbywać się co 2000 przepracowanych godzin.
3. Roczny przegląd techniczny: Poza regularnymi kontrolami, wózek widłowy powinien przechodzić dokładny przegląd techniczny co najmniej raz do roku.
4. Dodatkowe przeglądy w przypadku intensywnej eksploatacji: Jeśli wózek widłowy jest używany w warunkach szczególnie trudnych (np. w przemyśle ciężkim, w chłodniach czy w środowisku z dużą ilością kurzu), może być konieczne przeprowadzanie przeglądów częściej.
5. Sprawdzanie niepokojących sygnałów: Jeśli wózek zaczyna wydawać podejrzane dźwięki, traci moc czy pojawiają się inne nieprawidłowości, należy jak najszybciej skontaktować się z serwisem.

Ważne jest, aby kierować się zaleceniami producenta i przestrzegać instrukcji obsługi. Utrzymuj dokładną dokumentację dotyczącą wszystkich przeprowadzanych przeglądów, napraw i konserwacji. To pomoże zapewnić, że wszystkie potrzebne prace zostały wykonane.

Szkolenia operatorów

Regularnie przeprowadzaj szkolenia z obsługi i konserwacji wózka widłowego dla wszystkich operatorów. Wiedza na temat prawidłowej konserwacji i użytkowania może znacznie przedłużyć żywotność Twojego sprzętu.

Do obsługi wózków jezdniowych podnośnikowych wymagane są odpowiednie uprawnienia i przestrzeganie zasad BHP. Wózki widłowe mogą być obsługiwane tylko przez operatora z uprawnieniami, potwierdzonymi egzaminem. Przed rozpoczęciem prac, operator powinien zapoznać się z zakresem zaplanowanej pracy i upewnić, że wózek widłowy nie jest uszkodzony. Najważniejszą zasadą BHP jest przestrzeganie dopuszczalnych norm udźwigu. Na wózku nie wolno przewozić ładunków, które są niedostosowane do wymiarów platformy ładunkowej. Umocowanie ładunków nie może stwarzać zagrożeń wypadkowych. Ruch mechanizmu podnoszenia jest możliwy tylko po zatrzymaniu wózka. W trakcie jazdy mechanizm podnoszenia musi być maksymalnie wychylony do tyłu, a widły uniesione około 30 cm nad podłogą. Obszar pracy wózka widłowego powinien zostać precyzyjnie wyznaczony i oznakowany. Wózkiem widłowym nie wolno holować innych pojazdów ani transportować za jego pomocą osób, jeżeli nie został on wyposażony w specjalną platformę. Operator nie powinien wychylać się poza obrys wózka, gwałtownie prowadzić pojazdu czy wjeżdżać na niezabezpieczone rampy.

Instalacja i wymiana uszczelnień gumowych

Aby zapobiec wyciekom spowodowanym uszkodzeniem uszczelki wózka widłowego, konserwacja i instalacja muszą być wykonywane zgodnie z przepisami.

1. Przygotowanie do instalacji: Przed instalacją uszczelki wózka widłowego, nałóż trochę oleju smarowego na wargę, aby ułatwić instalację i zapobiec oparzeniom podczas początkowej pracy. Zwróć uwagę na czyszczenie pierścienia wewnętrznego na powierzchni.
2. Prawidłowy kierunek: Nie instaluj w niewłaściwym kierunku i nie uszkadzaj wargi. Jeśli na wardze znajdują się blizny powyżej 50μm, może to powodować oczywisty wyciek oleju.

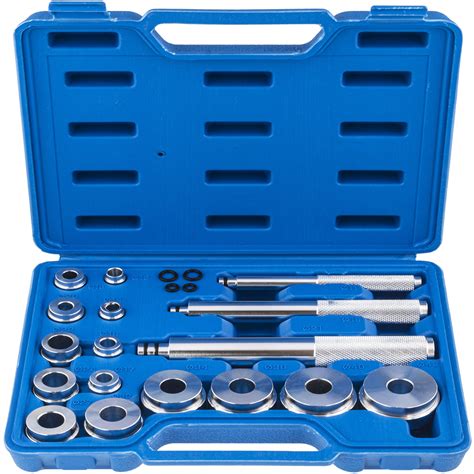

3. Unikanie wymuszonej instalacji: Wymuszona instalacja jest zabroniona. Na przykład nie wolno uderzać w połączenie młotkiem. Należy używać specjalnych narzędzi, takich jak śrubokręty. Najpierw naciśnij uszczelkę do otworu siedzenia, a następnie użyj prostego cylindra, aby chronić wargę przez wielowypust.
4. Wymiana pierścienia uszczelniającego: Wymień pierścień uszczelniający w ścisłej zgodności z żywotnością. Żywotność gumowej uszczelki z uszczelnieniem dynamicznym wynosi zazwyczaj 3000-5000 godzin. Po upływie okresu serwisowego nowy pierścień uszczelniający powinien zostać wymieniony na czas.
5. Dobór odpowiedniego rozmiaru: Decydując się na wymianę uszczelki wózka widłowego, wybierz ten sam rozmiar co stary. Wybierz pierścień uszczelniający o tym samym rozmiarze, w przeciwnym razie nie można zagwarantować wymagań, takich jak zagęszczanie.
6. Kontrola jakości nowej uszczelki: Podczas wymiany uszczelki, nie wolno używać starego pierścienia uszczelniającego. Podczas korzystania z nowego pierścienia uszczelniającego konieczne jest również dokładne sprawdzenie jakości jego powierzchni, aby upewnić się, że nie ma żadnych wad, takich jak małe otwory, wypukłości, pęknięcia i rowki, oraz że ma wystarczającą elastyczność przed zainstalowaniem go w karoserii.
7. Przygotowanie rowka: Przed instalacją rowek dolnej uszczelki należy ściśle sprawdzić, usunąć brud, wypolerować dno rowka i wyczyścić wszystkie części układu hydraulicznego, które zostały otwarte. Użyj specjalnych narzędzi do konserwacji wózków widłowych, aby zapobiec zarysowaniu palców przez ostre metalowe krawędzie.

Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia podlegają dozorowi technicznemu i w związku z tym muszą być poddawane regularnym badaniom technicznym, które przeprowadzane są przez inspektora UDT. Obsługa i konserwacja wózka widłowego musi być zgodna z instrukcją użytkowania. Czynności konserwacyjne mogą wykonywać tylko uprawnione do tego osoby. Oznacza to, że naprawy awarii i usuwanie usterek mogą być wykonywane tylko przez zakłady posiadające uprawnienia do naprawy lub modernizacji, wydane przez jednostkę dozoru technicznego. Serwis wózków widłowych warto powierzyć wykwalifikowanej i doświadczonej firmie, aby zyskać najwyższą gwarancję świadczonych usług.

Wybór dostawcy uszczelnień: Przykład firmy NQKSF

Wycieki stanowią zagrożenie bezpieczeństwa, powodują problemy serwisowe i uniemożliwiają pracę maszynom. Dla firm eksploatujących dziesiątki wózków widłowych nawet jeden wyłączony wózek zaburza logistykę. Dlatego firmy takie jak NQKSF skupiają się nie tylko na częściach, ale także na wsparciu dla nieprzerwanej pracy.

Zalety współpracy z NQKSF

• Natychmiastowa Dostawa Standardowych Części: Ponad 10 000 SKU w magazynie, w tym pierścienie O-ring, uszczelki olejowe i zestawy uszczelniaczy hydraulicznych. Dealerzy mogą realizować pilne zamówienia jeszcze tego samego dnia.
• Usługi Inżynieryjne na Zamówienie: Od doboru materiału po korekty projektowe i testy, NQKSF zapewnia, że uszczelki idealnie pasują do konkretnych warunków pracy każdego modelu wózka widłowego.
• Wsparcie Techniczne: Mając 30-letnie doświadczenie w technologii uszczelniania, NQKSF doradza klientom w zakresie optymalizacji systemów uszczelniania, obniżania kosztów utrzymania i zwiększania niezawodności.

Firma NQKSF charakteryzuje się również:

• Posiadłością produkcyjną gwarantującą jakość produkcji i terminy dostaw.
• Pełnym asortymentem magazynowym, obejmującym standardowe i najczęściej występujące niestandardowe rozmiary.
• Eksportem do ponad 80 krajów, uznawany przez globalne marki.
• Certyfikatem Centrum Innowacji Technologicznych na poziomie prowincjonalnym oraz przedsiębiorstwa wysokich technologii.
• Uznanym liderem w regionalnych skupiskach branżowych związanych z uszczelnieniami.

Najczęściej zadawane pytania

Q: Jak często należy wymieniać uszczelnienia w wózkach widłowych?
A: To zależy od materiału, środowiska i sposobu użytkowania. Materiał NBR może służyć latami w normalnych warunkach magazynowych, jednak w przypadku wysokiej temperatury lub agresywnych olejów bezpieczniejszym wyborem jest FKM.

Q: Czy jeden dostawca może pokryć wszystkie modele wózków widłowych?
A: Właśnie tutaj NQKSF wyróżnia się na tle konkurencji. Od popularnych japońskich i europejskich wózków widłowych po zindywidualizowane modele chińskie - zestawy uszczelniające są dostępne na magazynie i gotowe do wysyłki.

Q: Czy uniwersalne uszczelnienia są równie dobre jak oryginalne części OEM?
A: Tylko wtedy, gdy wymiary, materiały i konstrukcja są identyczne. Kontrola jakości i doświadczenie odgrywają znacznie większą rolę niż sama marka.

Uszczelki do wózków widłowych stosuje się również w koparkach, robotach przemysłowych, turbinach wiatrowych i maszynach rolniczych. To powiązanie branżowe sprawia, że dystrybutorzy często posiadają w ofercie produkty uszczelniające - obsługują one wiele sektorów, oferując mniejszą liczbę SKU.

Krótko mówiąc, wózek widłowy wykorzystuje kilka serii uszczelnień: pierścienie O-ring, zestawy do siłowników hydraulicznych, uszczelki wałowe oraz uszczelki do układu kierowniczego. To właśnie te drobne elementy decydują o niezawodności maszyny. Dla dystrybutorów, warsztatów i operatorów flot współpraca z NQKSF oznacza szybki dostęp do części oraz pomoc ekspertów - gwarantując, że uszczelki będą działać zgodnie z założeniami, a wózki widłowe będą działać bez nieplanowanych przestojów.
