Sprzęgło to jeden z najważniejszych elementów układu napędowego, zarówno w wózkach widłowych, jak i maszynach rolniczych. Jego rola jest kluczowa dla prawidłowego działania pojazdu, ponieważ umożliwia płynne przenoszenie mocy z silnika na skrzynię biegów oraz zapewnia kontrolę nad ruchem maszyny. Zrozumienie, jak działa sprzęgło, jakie pełni funkcje i jakie są objawy jego zużycia, jest niezbędne dla każdego operatora i właściciela floty maszyn.

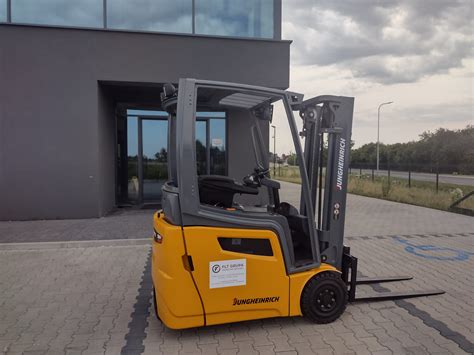

Sprzęgło w wózkach widłowych: Rola i działanie
Czym jest sprzęgło i dlaczego jest kluczowe?
Sprzęgło to kluczowy element układu napędowego wózków widłowych, odpowiadający za płynne przenoszenie mocy i kontrolę nad pojazdem. Jego głównym zadaniem jest umożliwienie płynnej zmiany biegów oraz kontrola prędkości i mocy przenoszonej na koła napędowe. Jest to niezbędne do sprawnej i bezpiecznej pracy wózka widłowego, pozwalając operatorowi na precyzyjne manewrowanie i efektywne wykonywanie zadań transportowych.
Zasada działania sprzęgła
Sprzęgło w wózkach widłowych działa na zasadzie mechanicznego łączenia i rozłączania napędu między silnikiem a skrzynią biegów. Gdy sprzęgło jest załączone, tarcza sprzęgłowa łączy się z kołem zamachowym silnika, umożliwiając przenoszenie mocy na skrzynię biegów, a następnie na koła napędowe. Po wciśnięciu pedału sprzęgła tarcza oddziela się od koła zamachowego, co zatrzymuje przekazywanie mocy. To rozłączenie pozwala na zmianę biegów bez szarpania i obciążania układu napędowego.
Objawy zużycia lub uszkodzenia sprzęgła
Zużyte lub uszkodzone sprzęgło może prowadzić do poważnych problemów w eksploatacji wózka widłowego, wpływając na jego wydajność i bezpieczeństwo. Wśród najczęściej występujących objawów można wymienić:
- Ślizganie się sprzęgła, objawiające się wzrostem obrotów silnika bez proporcjonalnego zwiększenia prędkości wózka.
- Trudności ze zmianą biegów, często połączone z zgrzytaniem skrzyni biegów.
- Nieprzyjemny zapach spalenizny, szczególnie po intensywnym użytkowaniu sprzęgła.
- Drgania lub szarpanie podczas załączania sprzęgła.
- Twardy lub zbyt miękki pedał sprzęgła.
Znaczenie konserwacji
Regularna konserwacja i prawidłowa eksploatacja sprzęgła są kluczowe dla zapewnienia długotrwałej i bezproblemowej pracy wózka widłowego. Zrozumienie zasad jego działania oraz dbanie o stan techniczny są niezbędne dla zapewnienia wydajnej i bezpiecznej pracy maszyny.

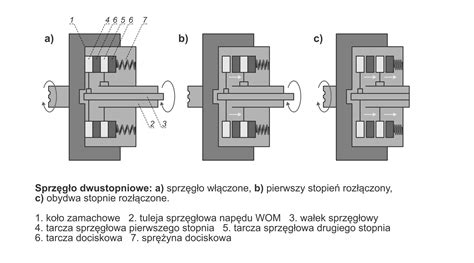

Wałek WOM ze sprzęgłem w maszynach rolniczych
Aby ciągnik mógł współpracować z różnymi maszynami rolniczymi, takimi jak opryskiwacze czy kosiarki, niezbędny jest wałek WOM (Wał Odbioru Mocy). Jest to komponent przenoszący moment obrotowy z ciągnika na maszynę rolniczą. Kluczowe jest zrozumienie działania wałka WOM ze sprzęgłem, jego znaczenia oraz odpowiedniego doboru do konkretnych zadań.
Zasada działania wałów przegubowo-teleskopowych ze sprzęgłem
Wały przegubowo-teleskopowe ze sprzęgłem przenoszą moment obrotowy z ciągnika na maszynę rolniczą poprzez połączenie dwóch podzespołów: WOM, czyli wału odbioru mocy ciągnika, i WPM - wału przyjęcia mocy maszyny. Wały te mogą przenosić momenty obrotowe do 5000 Nm i obracać się z prędkością do 1500 obr./min. W WOM-ach ze sprzęgłem napęd jest spowalniany lub przerywany, gdy zostaje przekroczona nominalna wartość momentu obrotowego. Napęd zostaje wtedy automatycznie rozłączany, aby zapobiec uszkodzeniu mechanizmu maszyny.
Cel instalowania sprzęgieł do wałka WOM
Sprzęgła instaluje się do wałka WOM w celu zabezpieczenia napędzanego urządzenia oraz samego wału przed destrukcją. Ich głównym zadaniem jest przerwanie transmisji napędu w chwili, gdy zostanie zadana zbyt wysoka wartość momentu obrotowego, która mogłaby zaszkodzić mechanizmowi maszyny.
Podstawowe informacje o wałach przegubowo-teleskopowych ze sprzęgłem
Wały przegubowe są istotnymi elementami w rolnictwie, umożliwiając efektywne przekazywanie napędu w różnych maszynach rolniczych, co przyczynia się do sprawnego prowadzenia prac polowych. Ważne jest regularne sprawdzanie ich stanu technicznego i konserwacja, aby uniknąć awarii i utrzymać maszyny w dobrym stanie.
Jak dobierać wały przegubowo-teleskopowe do maszyn rolniczych?
Właściwy dobór wałka WOM do maszyny jest podstawowym warunkiem wykonywania przez niego wszystkich niezbędnych czynności. Należy wziąć pod uwagę kilka kluczowych aspektów.
Parametry techniczne i kąty pracy
Ważnym parametrem wału przegubowo-teleskopowego jest maksymalna moc lub moment obrotowy, które mają być przenoszone na maszynę. Te informacje należy sprawdzić w instrukcji obsługi maszyny. Moc ciągnika, który będzie wykorzystany, nie ma znaczenia w tym kontekście. W przypadku, gdy wzajemne położenie wałków WOM i WPM może powodować złamanie przegubu do kąta 50° podczas pracy ciągłej oraz 80° podczas pracy chwilowej, stosuje się wały szerokokątne. Wały te umożliwiają przenoszenie napędu w sposób ciągły, bez konieczności wyłączania napędu na uwrociach.
Rodzaje końcówek i wypustów
Przy doborze wału przegubowo-teleskopowego do maszyny należy zwrócić uwagę na rodzaj końcówek, które wystają z ciągnika i maszyny. Największą popularnością cieszy się króciec 6-frezowy, wykorzystywany m.in. w traktorach Ursus. Warto przyjrzeć się także samym wypustom. Jeśli chce się podłączyć maszynę wałem o odmiennym rodzaju wypustów, stosuje się tzw. redukcje - sworznie z wypustami pasującymi do WOM ciągnika oraz specjalnym króćcem. W przypadku maszyn ciężkich bardziej opłaca się wymiana widełek na krzyżaku wału lub wymiana końcówki w traktorze.
Typ połączenia z urządzeniem
Wybierając wałek WOM, należy też zwrócić uwagę na typ połączenia z urządzeniem. W przypadku maszyny zawieszanej można skorzystać z wałków o standardowych przegubach, gdzie kąt dla pracy ciągłej wynosi 25º. W przypadku pracy urządzeń zaczepianych lepiej zastosować wałek szerokokątny. Gdy odległość między maszyną a ciągnikiem jest niewielka, dochodzi do powstania większego kąta między osią wzdłużną maszyny i ciągnika a osią wzdłużną wału. Wówczas dobrze jest zdecydować się na wałek z dwoma przegubami szerokokątnymi. Gdy odległość jest większa, należy zastosować wałek posiadający jeden sześciokątny przegub, który zakłada się od strony maszyny.
Dobór wału a rodzaj maszyny
Stosowanie nieprawidłowego wału do napędu danego typu maszyny stanowi jedno z głównych źródeł uszkodzeń wałów przegubowo-teleskopowych. W zależności od rodzaju urządzenia i jego wymagań co do mocy należy dobrać wały wyposażone w różnorodne zabezpieczenia.
Zalecane momenty nominalne
- W przypadku sieczkarni polowych, bron wirnikowych czy pras zbierających, należy korzystać z wału o momencie nominalnym 400 lub 540 Nm.
- Z kolei, jeśli chodzi o zgrabiarki, przetrząsarki czy rozsiewacze - wały o momencie 250 Nm.
Konserwacja wałów przegubowo-teleskopowych i sprzęgieł
Aby wał przekaźnik był sprawny, należy go regularnie smarować i konserwować. Dotyczy to takich elementów, jak przeguby, sprzęgła czy profilowane rury. Ważne też, aby odkładać wałek w odpowiednie miejsce, najlepiej na wsporniku.
W przypadku sprzęgła ciernego, należy je przewietrzyć, aby nie doszło do rozwoju korozji. Korozja, wraz z wilgocią, może doprowadzić do sklejania się tarcz sprzęgła, co z kolei przyczyni się do awarii maszyny lub napędu, a także negatywnie wpłynie na samo sprzęgło. Aby do tego nie doszło, zanim poluzujesz sprężyny dociskające, zapisz długość każdej z nich - dzięki temu łatwo przywrócisz sprzęgło do pierwotnej pozycji. Jeśli chodzi o sprzęgło ze sprężynami śrubowymi, trzeba poluzować nakrętki sprężyn dociskających, dzięki czemu zwolnią się płytki. Natomiast w sprzęgle wyposażonym w sprężynę talerzową, należy dokręcić nakrętki na pakiecie, co pozwoli zmaksymalizować siłę nacisku. Nie trzeba zachowywać całkowitego luzu; sprzęgło powinno po prostu łatwo się ślizgać. Następnie włącz na chwilę maszynę, tak aby ten komponent mógł się swobodnie ślizgać. To umożliwi oczyszczenie płytek z wilgoci oraz zanieczyszczeń.
W celu zminimalizowania ryzyka wypadków z udziałem wałów przegubowo-teleskopowych wykorzystuje się również dedykowane osłony. Korzystanie z wału bez odpowiedniej osłony lub z osłoną, która uległa destrukcji, wiąże się z ryzykiem pochwycenia i owinięcia fragmentu garderoby. Dlatego warto zadbać o osłonę dla bezpiecznej pracy i zdrowia.
Rodzaje sprzęgieł w wałach przegubowo-teleskopowych
Istnieje kilka podstawowych rodzajów sprzęgieł stosowanych w wałach przegubowo-teleskopowych, które pełnią różne funkcje zabezpieczające:
Sprzęgło z kołkiem ścinanym
Zabezpiecza elementy przenoszące napęd z ciągnika do urządzenia. Jeśli wystąpi przeciążenie, przerywa przenoszenie momentu obrotowego do maszyny, chroniąc ją przed uszkodzeniem.
Sprzęgło jednokierunkowe
Odpowiedzialne jest za przenoszenie momentu obrotowego tylko w jednym kierunku. Montowane jest do wałów napędzających maszyny o dużym momencie bezwładności, takie jak kosiarki rotacyjne, zapobiegając cofaniu się energii do ciągnika po wyłączeniu napędu.
Sprzęgło cierne
Przenosi moment obrotowy bez rozłączania napędu, działając na zasadzie poślizgu. Umożliwia łagodzenie nagłych obciążeń i chroni układ przed przeciążeniem, ślizgając się, gdy moment obrotowy przekroczy określoną wartość.
