Prawidłowe podłączenie gniazda przyczepy to nie tylko kwestia wygody, ale przede wszystkim fundamentalny element bezpieczeństwa na drodze i w polu. Niesprawne oświetlenie może prowadzić do niebezpiecznych sytuacji, mandatów, a nawet zatrzymania dowodu rejestracyjnego. Sprawna instalacja oświetleniowa w przyczepie rolniczej jest kluczowym elementem, który zapewnia widoczność i zgodność z przepisami. Ten przewodnik krok po kroku wyjaśni standardowy schemat gniazda 7-pin, pomoże Ci wybrać odpowiednie kable, przeprowadzić montaż i rozwiązać typowe problemy.
Wybór Gniazda: 7-Pin czy 13-Pin?
Wybór odpowiedniego gniazda to pierwszy i najważniejszy krok. Gniazdo 7-pin (zgodne z normą ISO 1724) to starszy i prostszy standard. Jest w zupełności wystarczający do obsługi podstawowego oświetlenia w lekkich przyczepach towarowych, bagażowych, podłodziowych oraz rolniczych. Gniazdo 7-pin jest najczęściej stosowanym standardem w lekkich przyczepach towarowych, lawetach oraz bagażnikach rowerowych montowanych na haku. Obejmuje ono obsługę kierunkowskazów, świateł pozycyjnych, stopu oraz przeciwmgielnego.
Jego główną wadą jest brak możliwości obsługi światła cofania, a także brak stałego zasilania (+12V), które jest niezbędne do zasilania urządzeń w przyczepie kempingowej (np. lodówki, oświetlenia) lub ładowania akumulatora przyczepy.

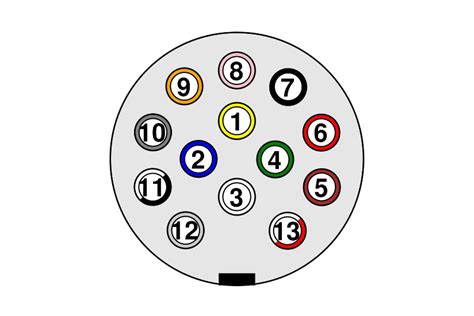

Gniazdo 13-pin (zgodne z normą ISO 11446) to nowocześniejsze i znacznie bardziej wszechstronne rozwiązanie. Jest standardem w przypadku przyczep kempingowych, lawet oraz nowszych, cięższych przyczep. Oferuje ono więcej funkcji, takich jak światło cofania, stałe zasilanie, ładowanie akumulatora.
Nawet jeśli aktualnie posiadasz tylko lekką przyczepkę, warto rozważyć montaż gniazda 13-pinowego. Koszt jest niewiele wyższy, a zyskujesz uniwersalność na przyszłość. W razie potrzeby zawsze możesz użyć prostej i taniej przejściówki (adaptera) z 13 na 7 pin.
Charakterystyka Gniazda 7-Pin
Gniazdo 7-pin to wciąż najpopularniejsze rozwiązanie w przyczepach rolniczych i lekkich przyczepach samochodowych. Jest uniwersalne, proste i oferuje wystarczającą liczbę połączeń do obsługi podstawowych funkcji oświetleniowych, niezbędnych do bezpiecznego poruszania się po drogach publicznych. W instalacji elektrycznej przyczepy rolniczej wyróżniamy dwa główne elementy: gniazdo i wtyczkę. Gniazdo, które jest źródłem zasilania i sygnałów, zwykle montuje się na ciągniku lub pojeździe holującym. Do niego podłączasz wtyczkę, która stanowi zakończenie wiązki elektrycznej przyczepy.
Norma ISO 1724 i Schemat Pinów
Norma ISO 1724 to podstawa dla każdego, kto zajmuje się instalacją oświetleniową w przyczepach. Ten międzynarodowy standard precyzuje, jakie funkcje elektryczne przypisać do poszczególnych pinów w 7-pinowych gniazdach i wtyczkach. Dzięki niemu masz pewność, że wtyczka z jednej maszyny będzie pasować do gniazda w drugiej, niezależnie od producenta ciągnika czy przyczepy. Zawsze upewnij się, że gniazdo w ciągniku i wtyczka w przyczepie są zgodne z normą ISO 1724.
Aby światła działały poprawnie, musisz precyzyjnie przyporządkować funkcje do każdego z siedmiu pinów. Każdy z siedmiu pinów w gnieździe i wtyczce ma swoją ściśle określoną rolę. Kiedy podłączysz je prawidłowo, sygnały z ciągnika zostaną poprawnie przetworzone na działanie odpowiednich świateł w przyczepie.
Najważniejszą częścią pracy jest poprawne przypisanie przewodów do pinów. Piny są ułożone w okręgu, a pin odpowiadający za masę znajduje się pośrodku. W praktyce wiele błędów wynika z tego, że schematy pokazują gniazdo w określony sposób, najczęściej od strony, z której montuje się wtyczkę. Jeśli patrzy się na element z przeciwnej strony, łatwo o pomyłkę, ponieważ układ będzie wyglądał inaczej. Schematy często pokazują widok gniazda od strony, w którą wtyka się wtyczkę (od zewnątrz). Podczas montażu patrzysz na gniazdo od tyłu (od strony styków śrubowych), co daje efekt lustrzanego odbicia. Aby poprawnie podłączyć piny, musisz upewnić się, z której strony odwzorowany jest schemat, i odpowiednio odwrócić kolejność w wyobraźni.
Standardowy Opis Pinów Gniazda 7-Pin (ISO 1724):
- Pin 1 (L): Lewy kierunkowskaz (zwykle przewód żółty). To obwód, który powinien reagować natychmiast po włączeniu kierunkowskazu w samochodzie.
- Pin 2 (54G): Światło przeciwmgielne (zwykle przewód niebieski).
- Pin 3 (31): Masa (zwykle przewód biały). Masa jest kluczowa dla stabilnej pracy całej instalacji.
- Pin 4 (R): Prawy kierunkowskaz (zwykle przewód zielony).
- Pin 5 (58R): Prawe światło pozycyjne tylne (zwykle przewód brązowy).
- Pin 6 (54): Światło stopu (zwykle przewód czerwony). To jeden z najważniejszych obwodów w kontekście bezpieczeństwa.
- Pin 7 (58L): Lewe światło pozycyjne tylne (zwykle przewód czarny).
W starszych instalacjach pozycyjne lewe i prawe mogły być podłączone na jednym pinie, co może powodować problemy z kompatybilnością. Zaleca się stosowanie nowoczesnego schematu z rozdzieleniem 58L i 58R.
Standardowe Kolory Kabli
Stosowanie standardowych kolorów przewodów, mimo że nie jest bezwzględnym wymogiem technicznym (prąd popłynie niezależnie od koloru izolacji), ma ogromne znaczenie dla bezpieczeństwa i łatwości serwisowania. Gdy instalacja jest zgodna z normą kolorystyczną, diagnostyka usterek staje się znacznie szybsza i mniej skomplikowana. Odstępstwa od tej reguły często prowadzą do frustracji i błędów, zwłaszcza przy późniejszych naprawach. Nigdy nie polegaj wyłącznie na kolorach przewodów, jeśli nie masz pewności co do ich prawidłowego podłączenia w przeszłości. Zawsze weryfikuj funkcję każdego pinu za pomocą miernika lub próbnika napięcia. Producenci wiązek potrafią stosować inne barwy izolacji.
Samodzielny Montaż Gniazda 7-Pin: Krok po Kroku
Samodzielne podłączenie gniazda przyczepy jest zadaniem w zasięgu każdego majsterkowicza, pod warunkiem zachowania staranności i przestrzegania zasad bezpieczeństwa. Podłączenie gniazda 7-pin jest stosunkowo proste, ponieważ operujemy na podstawowych sygnałach świetlnych. Ważna uwaga dotycząca bezpieczeństwa: Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej zawsze odłącz ujemną klemę akumulatora!
Niezbędne Narzędzia i Materiały
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystko, czego potrzebujesz:
- Gniazdo: Wybieraj produkty renomowanych marek. Zwróć uwagę na jakość plastiku i metalowe, mosiężne styki, które są odporne na korozję.
- Wiązka elektryczna: Najwygodniejszym rozwiązaniem jest zakup gotowej wiązki elektrycznej, często z już zarobionymi końcówkami. Upewnij się, że długość przewodów jest wystarczająca. Jeśli kupujesz przewody osobno, zwróć uwagę na ich przekrój.
- Narzędzia: Śrubokręty, ściągacz izolacji, zaciskarka, próbnik napięcia lub multimetr, taśma izolacyjna lub peszel ochronny, koszulki termokurczliwe, opalarka, smar dielektryczny.
Przygotowanie Przewodów
Wybór odpowiednich kabli to podstawa trwałej i bezpiecznej instalacji. W warunkach rolniczych, gdzie kable są narażone na wilgoć, wibracje i uszkodzenia mechaniczne, warto stosować przewody wielożyłowe, elastyczne, z izolacją odporną na czynniki zewnętrzne (np. olej, paliwo). Dla większości świateł sygnalizacyjnych, takich jak kierunkowskazy, stop, światła pozycyjne czy przeciwmgielne, przekrój 1,5 mm² jest wystarczający.
Najpierw należy zadbać o poprawne przygotowanie przewodów. Muszą mieć odpowiednią długość, aby po zamknięciu obudowy nie były naprężone. Zdejmij zewnętrzną izolację z wiązki na długości ok. 10-15 cm. Następnie z każdej pojedynczej żyły zdejmij ok. 0,5-1 cm izolacji.
Nałóż odpowiednią końcówkę (np. oczkową lub widełkową, w zależności od typu wtyczki) na każdą żyłę i solidnie zaciśnij zaciskarką. Niedokładne zaciskanie końcówek lub zbyt krótkie ściągnięcie izolacji to najczęstszy błąd, który prowadzi do słabego kontaktu lub zwarć. Poświęć czas na precyzyjne przygotowanie każdego przewodu.
Identyfikacja Przewodów w Samochodzie/Ciągniku
To najtrudniejszy etap. Użyj próbnika napięcia lub multimetru. Poproś drugą osobę o włączanie kolejnych świateł (kierunkowskazów, pozycyjnych, stopu), a Ty dotykaj próbnikiem pinów w kostce tylnej lampy samochodu, aby zidentyfikować, który przewód odpowiada za daną funkcję.
Podłączenie do Gniazda
Odkręć obudowę gniazda. Każdy pin ma śrubkę mocującą. Wkładaj odizolowane końcówki przewodów do odpowiednich zacisków zgodnie ze schematem i mocno dokręcaj śrubki. Podłączanie należy wykonać zgodnie z funkcjami pinów, a nie tylko według kolorów. Jeśli barwy w wiązce różnią się od standardu, jedynym pewnym rozwiązaniem jest sprawdzenie funkcji przewodu miernikiem.
Po podłączeniu przewodów zaciski trzeba mocno dokręcić, ale bez uszkadzania żył. Później przewody należy ułożyć tak, aby nie ocierały się o krawędzie i nie były załamane.
Szczególna uwaga na masę (Pin 3): Przewód masowy (biały) musi mieć solidne i czyste połączenie. W praktyce najczęściej przykręca się go do metalowego, nielakierowanego elementu karoserii lub podwozia za pomocą oczkowej końcówki i śruby. Dokładnie oczyść miejsce styku z farby, rdzy i brudu do gołego metalu.
Izolacja i Zabezpieczenie Instalacji
Po podłączeniu przewodów, równie ważne jest ich odpowiednie zabezpieczenie, aby cała instalacja działała bez zarzutu przez długi czas.
- Na każde pojedyncze połączenie (przewód-pin) nałóż koszulkę termokurczliwą z klejem i obkurcz ją za pomocą opalarki - to zapewni doskonałą izolację i ochronę przed wilgocią.
- Po złożeniu wtyczki zabezpiecz całą wiązkę kabli wychodzącą z niej, owijając ją taśmą izolacyjną lub stosując peszel ochronny.
- Upewnij się, że wtyczka posiada dławik kablowy, który solidnie zaciska się na wiązce. Zapobiega to wysuwaniu się kabli i uszkodzeniom mechanicznym w miejscu wejścia do obudowy.
- Połączenia elektryczne we wtyczce i gnieździe warto zabezpieczyć specjalnym smarem dielektrycznym, który chroni styki przed korozją i poprawia przewodność.
Testowanie Połączeń
Po zakończeniu montażu trzeba sprawdzić działanie wszystkich świateł. Należy uruchomić lewy i prawy kierunkowskaz, światła pozycyjne, stop oraz przeciwmgielne. Najlepszy efekt daje tester instalacji przyczepy, ponieważ pokazuje od razu, czy sygnał trafia do właściwego pinu. Alternatywnie, można podłączyć przyczepę i poprosić drugą osobę o weryfikację działania wszystkich świateł po kolei.
Prawidłowy załadunek przyczepy
Trwałość i Bezpieczeństwo Instalacji w Warunkach Rolniczych
Instalacje elektryczne w maszynach rolniczych pracują w ekstremalnych warunkach. Są narażone na kurz, błoto, wilgoć, wibracje i uszkodzenia mechaniczne. Aby zapewnić im trwałość i bezpieczeństwo, musisz zastosować specjalne rozwiązania i zadbać o detale.
- Wibracje: Stosuj elastyczne przewody wielożyłowe, które lepiej znoszą drgania. Wszystkie połączenia zaciskaj solidnie lub lutuj i odpowiednio zabezpieczaj.
- Wilgoć: Wybieraj komponenty o wysokiej klasie szczelności (minimum IP67 dla lamp i złącz) i zapewnij odpowiednie odprowadzenie wody z okolic gniazd i lamp. Regularnie sprawdzaj stan uszczelek gumowych w lampach i gniazdach - zużyte lub uszkodzone uszczelki wymień natychmiast.
- Uszkodzenia mechaniczne: Kable zabezpiecz prowadząc je w peszlach ochronnych, z dala od ruchomych części, ostrych krawędzi i miejsc narażonych na uderzenia. Solidnie mocuj kable za pomocą opasek lub uchwytów co 30-50 cm, aby zapobiec ich swobodnemu zwisaniu i przetarciom.
- Zabezpieczenia: Upewnij się, że wszystkie otwory, przez które kable wchodzą do obudów lamp czy skrzynek rozdzielczych, są wyposażone w szczelne dławiki kablowe. Chociaż ciągnik ma własne zabezpieczenia, rozważ montaż dodatkowych, łatwo dostępnych bezpieczników na obwodzie przyczepy, szczególnie jeśli instalacja jest rozbudowana.
- Luz kablowy: Prowadząc kable wzdłuż ramy przyczepy, zawsze zostaw niewielki luz na zakrętach i w miejscach, gdzie rama może ulegać minimalnym odkształceniom. Zbyt mocno naciągnięty kabel jest znacznie bardziej podatny na pęknięcia izolacji i uszkodzenia żył pod wpływem wibracji.
Typowe Problemy i Rozwiązania
Nawet przy starannym montażu mogą pojawić się problemy. Najczęstsze z nich to brak masy, zamiana funkcji świateł, skorodowane styki oraz przerwania przewodów.
Brak Masy (Pin 3 - Biały)
To najczęstsza przyczyna problemów z oświetleniem. Jeśli wszystkie światła lub większość z nich działa słabo, miga albo nie działa wcale, a czasem włączenie jednego światła powoduje zaświecenie się innego ("choinka"), prawdopodobnie masz problem z masą. Najczęściej objawia się tym, że włączasz kierunkowskaz, a wraz z nim delikatnie pulsują światła pozycyjne lub stopu. Przyczyną może być luźne, skorodowane lub całkowicie odłączone połączenie masowe we wtyczce, gnieździe lub w samej przyczepie, albo niewystarczający przekrój przewodu masowego.
Rozwiązanie:
- Sprawdź ciągłość przewodu masowego od wtyczki do wszystkich lamp.
- Oczyść i dokręć wszystkie połączenia masowe.
- Upewnij się, że masa jest solidnie połączona z ramą przyczepy i że rama jest czysta w miejscu styku.
- Wykonaj test masy miernikiem: jedną sondę przyłóż do pinu 3 w gnieździe, drugą do pewnego metalu ciągnika (np. śruba ramy, zaczep). Powinno być prawie 0 Ω / sygnał ciągłości.
Zamiana Funkcji Świateł
Gdy włączenie kierunkowskazu powoduje zaświecenie się światła stop, lub światła pozycyjne świecą się tylko z jednej strony, to znak, że doszło do błędnego podłączenia przewodów do pinów we wtyczce (np. zamiana Pinu 1 z Pinem 4, lub Pinu 5 z Pinem 7).
Rozwiązanie: Dokładnie sprawdź schemat pinoutu i porównaj go z podłączeniem wtyczki. Najszybciej wrócić do schematu i sprawdzić połączenia testerem lub multimetrem.
Skorodowane Styki
Zaczyna się od sporadycznych przerw, a kończy brakiem kontaktu. Zielony lub biały nalot świadczy o korozji.
Rozwiązanie: Sprawdź piny w gnieździe i wtyczce. Użyj sprayu do styków. Po montażu zabezpiecz styki smarem dielektrycznym.
Przerwania Przewodów i Luźne Mocowanie
Objawem jest brak jednego kierunkowskazu lub stopu. Może to być wypięty przewód w gnieździe, przetarta wiązka lub luźne mocowanie gniazda. Drgania w czasie jazdy powodują przerywanie styku, nawet jeśli podłączenie jest poprawne.
Rozwiązanie: Rozkręć gniazdo, sprawdź docisk śrub, dociśnij końcówki. Wymień wtyczkę/gniazdo, jeśli są wyrobione (często najlepiej komplet, żeby spasowanie było pewne).
Narzędzia Diagnostyczne
Do skutecznej diagnozy usterek przydadzą Ci się podstawowe narzędzia:
- Tester gniazd przyczepy: To małe urządzenie, które wpina się w gniazdo. Posiada diody LED odpowiadające każdej funkcji. Włączając kolejno światła w samochodzie, obserwuj, czy zapalają się odpowiednie diody na testerze.
- Multimetr: Pozwala na pomiar napięcia, prądu i rezystancji. Ustaw multimetr na pomiar napięcia stałego (DC 20V). Czarną sondę przyłóż do pinu masy (3), a czerwoną po kolei do pozostałych pinów. Poproś drugą osobę o włączanie świateł. Na odpowiednich pinach powinno pojawić się napięcie ok. 12V.
Aspekty Prawne
Sprawna instalacja elektryczna przyczepy to wymóg prawny. Zgodnie z Prawem o ruchu drogowym, każda przyczepa musi mieć sprawne oświetlenie zewnętrzne. Podczas obowiązkowego przeglądu technicznego diagnosta skrupulatnie sprawdzi działanie wszystkich świateł. Co więcej, patrol policji podczas kontroli drogowej również ma prawo sprawdzić oświetlenie zestawu. Za jazdę z niesprawnym oświetleniem przyczepy grozi mandat karny oraz zatrzymanie dowodu rejestracyjnego pojazdu ciągnącego. Bezpieczeństwo na drodze i w polu to priorytet dla każdego rolnika.
