Awaria Wibratora w Zagęszczarkach Dwukierunkowych

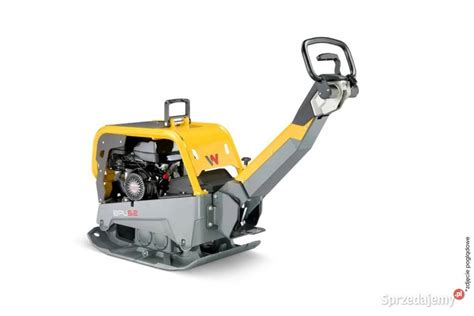

Zagęszczarki dwukierunkowe to kluczowe maszyny w budownictwie, używane do efektywnego zagęszczania gruntu. Ich niezawodność zależy w dużej mierze od prawidłowego funkcjonowania wibratora oraz układu rewersyjnego. Niniejszy artykuł skupia się na diagnostyce i rozwiązywaniu typowych problemów związanych z awariami wibratora oraz sterowaniem kierunkiem jazdy w zagęszczarkach takich marek jak Wacker czy Bomag, często spotykanych na placach budowy.

Typowe Usterki i Objawy

Użytkownicy zagęszczarek dwukierunkowych często zgłaszają szereg problemów, które mogą wskazywać na awarię wibratora lub jego układu sterowania. Zrozumienie objawów jest pierwszym krokiem do skutecznej naprawy.

Problemy z Kierunkiem Jazdy

• Jazda tylko w jednym kierunku: Zagęszczarka porusza się wyłącznie w jedną stronę (np. tylko do tyłu), a po próbie przełączenia na drugi kierunek (do przodu) stoi w miejscu.
• Niestabilne działanie rewersu: Maszyna rusza do tyłu, ale po chwili zatrzymuje się. Czasami wymaga mocnego dociśnięcia dźwigni rewersu, aby kontynuować jazdę do tyłu. Podobnie przełączenie na jazdę w przód może wymagać silnego nacisku na dźwignię.
• Czułość dźwigni sterującej: Zagęszczarka rusza do tyłu tylko wtedy, gdy dźwignia jest "lekko odchylona" od normalnej pozycji. Jeśli zostanie przesunięta za daleko, maszyna staje.
• Odwrócony kierunek jazdy po naprawie: Po wymianie łożysk lub innych elementach wibratora, zagęszczarka może zacząć jechać do tyłu zamiast do przodu i na odwrót.
• Subtelne problemy z ruchem: Po złożeniu (np. po wymianie łożysk) maszyna może poruszać się "delikatnie do tyłu i delikatnie do przodu", zamiast dynamicznie.

Problemy z Wydajnością Zagęszczania i Pracą Silnika

• Dławienie silnika: Silnik odpala i włącza zagęszczanie, ale bardzo "dusi" się, co negatywnie wpływa na pracę.
• Słabe zagęszczanie: Problem dławienia znika po obniżeniu ciśnienia roboczego (np. z 200 bar na 150 bar, przy sterowaniu 50 bar), ale przy tym ciśnieniu maszyna pracuje "słabo" i nie zagęszcza efektywnie.
• Utrata mocy silnika: Silnik, zwłaszcza "na zającu", wydaje się tracić moc. Mogą towarzyszyć temu spadki ciśnienia roboczego.

Diagnostyka i Rozwiązania Problemów z Kierunkiem Jazdy

Rozwiązywanie problemów z kierunkiem jazdy w zagęszczarkach rewersyjnych wymaga analizy układu sterowania oraz mechanicznych elementów wibratora.

Układ Sterowania (Mechaniczny i Hydrauliczny)

W zależności od konstrukcji, zagęszczarki mogą być sterowane na różne sposoby:

• Sterowanie mechaniczne linką: Jeśli ubijarka jest sterowana mechanicznie linką, problem często leży w jej regulacji. Konieczna jest regulacja przy manetce lub bezpośrednio przy wibratorze.

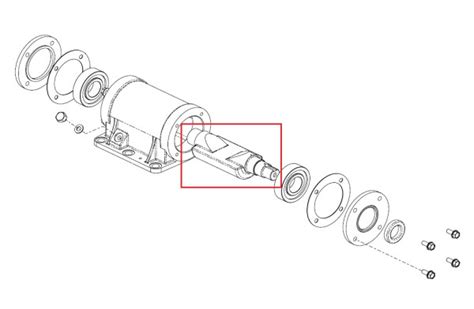

• Sterowanie hydrauliczne: W przypadku sterowania hydraulicznego częstą przyczyną problemów jest uszkodzony uszczelniacz w tłoku zmiany kierunku jazdy. Przy wibratorze znajduje się dekiel z jednym przewodem hydraulicznym. Po jego odkręceniu, w tulei dekla powinien poruszać się bolec z gumowym uszczelniaczem.

Demontaż i Wymiana Uszczelniaczy

Procedura demontażu tłoczka i wymiany uszczelnień wymaga precyzji:

• Wyciągnięcie tłoczka: Tłoczek może być zabezpieczony segerem. Aby go wyciągnąć, często konieczne jest rozebranie całego wibratora. Tłoczek nie wyjdzie sam, jeśli jest zaczepiony, trzeba rozebrać wibrator.
• Prawidłowe założenie uszczelnienia: Upewnienie się, że gumka na tłoczku jest założona poprawnie, jest kluczowe dla jego funkcjonowania. Weryfikacja tej kwestii jest niezbędna.
• Brak ruchu tłoczka: Jeśli tłoczek nie zmienia swojej pozycji pomimo prawidłowo założonego uszczelnienia, może to wskazywać na problem z wałkiem. W takiej sytuacji należy rozebrać wałek, w którym znajduje się tłoczek.
• Odpowietrzanie układu: Po wszelkich pracach z układem hydraulicznym, zwłaszcza po wymianie oleju, kluczowe jest dokładne odpowietrzenie układu, aby zapewnić płynne działanie.

Ustawienie Przeciwwag w Wibratorze

Przeciwwagi odgrywają zasadniczą rolę w generowaniu wibracji i kierunkach ruchu maszyny. Ich nieprawidłowe ustawienie lub uszkodzenie jest częstą przyczyną problemów:

• Orientacja przeciwwag: Po wyciągnięciu wibratora i obróceniu go do góry dnem, przeciwwagi powinny wisieć swobodnie do dołu, a tłoczek powinien znajdować się na środku, w pozycji neutralnej.
• Uszkodzenia przeciwwag: Czasem przyczyną awarii jest odkręcona śruba, co prowadzi do uszkodzenia i nieprawidłowego działania przeciwwag.
• Procedura ustawiania:
  1. Upewnij się, że przeciwwagi są na dole (pozycja "wisząca").
  2. Odkręć przeciwwagi po lewej stronie i rozbij łożysko, aby umożliwić ich swobodne ustawienie.
  3. Tłoczek powinien być ustawiony neutralnie, czyli na środku.
  4. Przytrzymaj przeciwwagę po prawej stronie, a następnie wciśnij tłoczek do środka. Przeciwwaga powinna obrócić się o pół obrotu. Jest to prawidłowe ustawienie.
• Specyficzne ustawienia: W mniejszych zagęszczarkach przeciwwagi i pin powinny być ustawione na "godzinie 12".

Problemy Hydrauliczne Rewersu

Funkcjonowanie rewersu jest ściśle związane z układem hydraulicznym:

• Sprawdzenie hydrauliki: Jeśli zagęszczarka jedzie tylko do tyłu, w pierwszej kolejności należy sprawdzić hydraulikę rewersu - poziom oleju oraz działanie pompy.
• Mechanizm działania: Rewers sterowany jest pinem połączonym z tłoczkiem. W momencie jazdy w przód, tłoczek wysuwa się pod ciśnieniem oleju. Przy zmianie kierunku jazdy do tyłu, hydraulika nie pompuje oleju pod tłoczek, lecz przechodzi w tryb przelewu, a za cofanie tłoka odpowiada sprężyna.

Remonty i Konserwacja Wibratora

Prawidłowa konserwacja i remonty są kluczowe dla długiej żywotności zagęszczarki. Do częstych prac należą:

• Wymiana łożysk: Po wymianie łożysk należy zachować szczególną ostrożność, ponieważ to właśnie wtedy mogą pojawić się problemy z kierunkami pracy, np. zamiana przodu z tyłem.
• Wymiana uszczelnień: Należy wymienić wszystkie uszczelnienia w płycie i na tłoku.
• Oznakowanie przed demontażem: Wibrator posiada koła zębate. Jeśli brak jest fabrycznych znaków, przed rozebraniem należy samodzielnie zaznaczyć ich pozycje, aby uniknąć błędów przy montażu.
• Olej do wibratora: Pamiętaj o użyciu odpowiedniego rodzaju i ilości oleju w wibratorze.

Kwestie Związane z Silnikiem i Ciśnieniem Roboczym

W przypadku problemów z silnikiem, takich jak dławienie czy utrata mocy, należy zweryfikować układ paliwowy i hydrauliczny:

• Ciśnienie robocze: Spadki ciśnienia roboczego mogą wpływać na wydajność zagęszczania. Upewnij się, że system utrzymuje odpowiednie ciśnienie (np. 200 bar).
• Układ wtryskowy: W niektórych przypadkach, mimo wykonania serwisu wtrysków, problem może nadal występować. Warto sprawdzić inne komponenty silnika i układu hydraulicznego.
